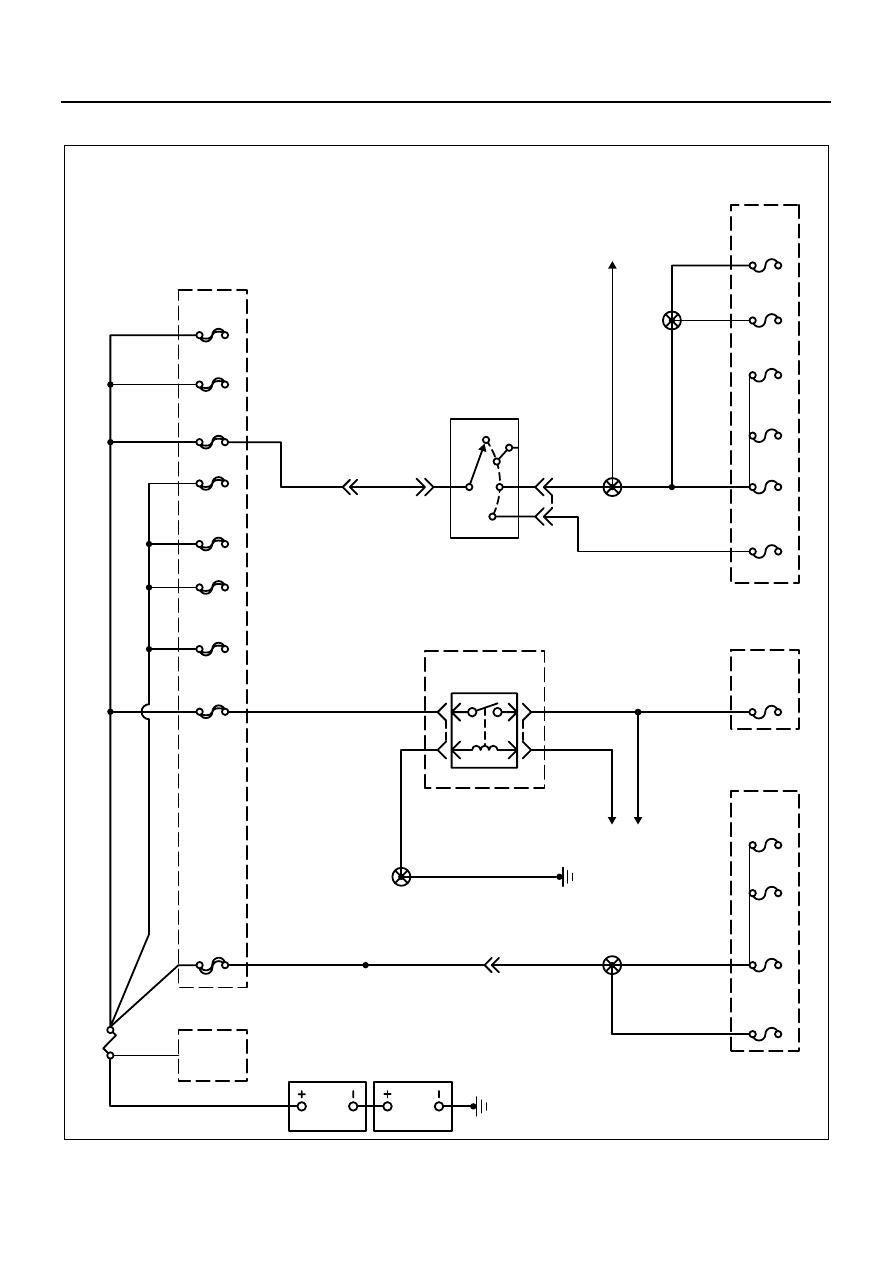

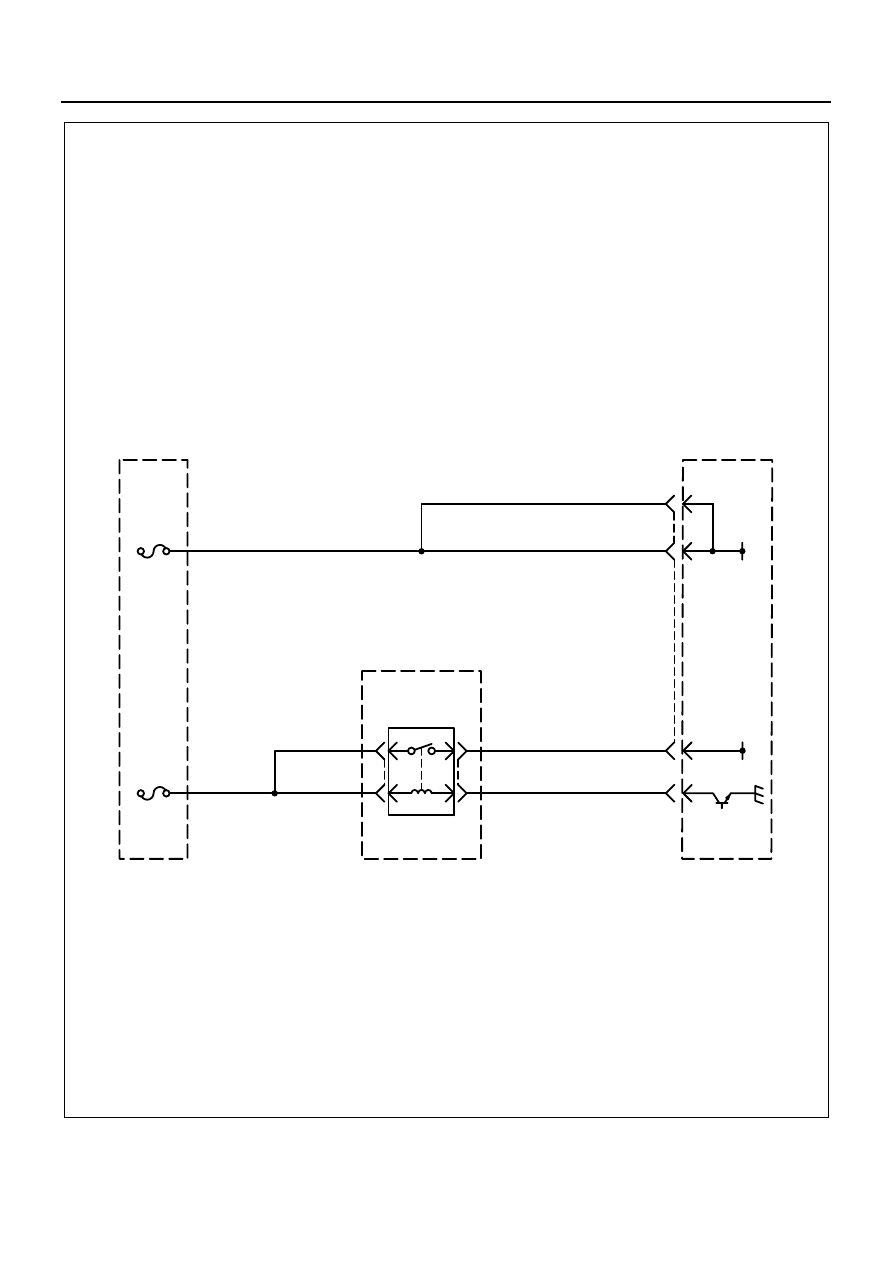

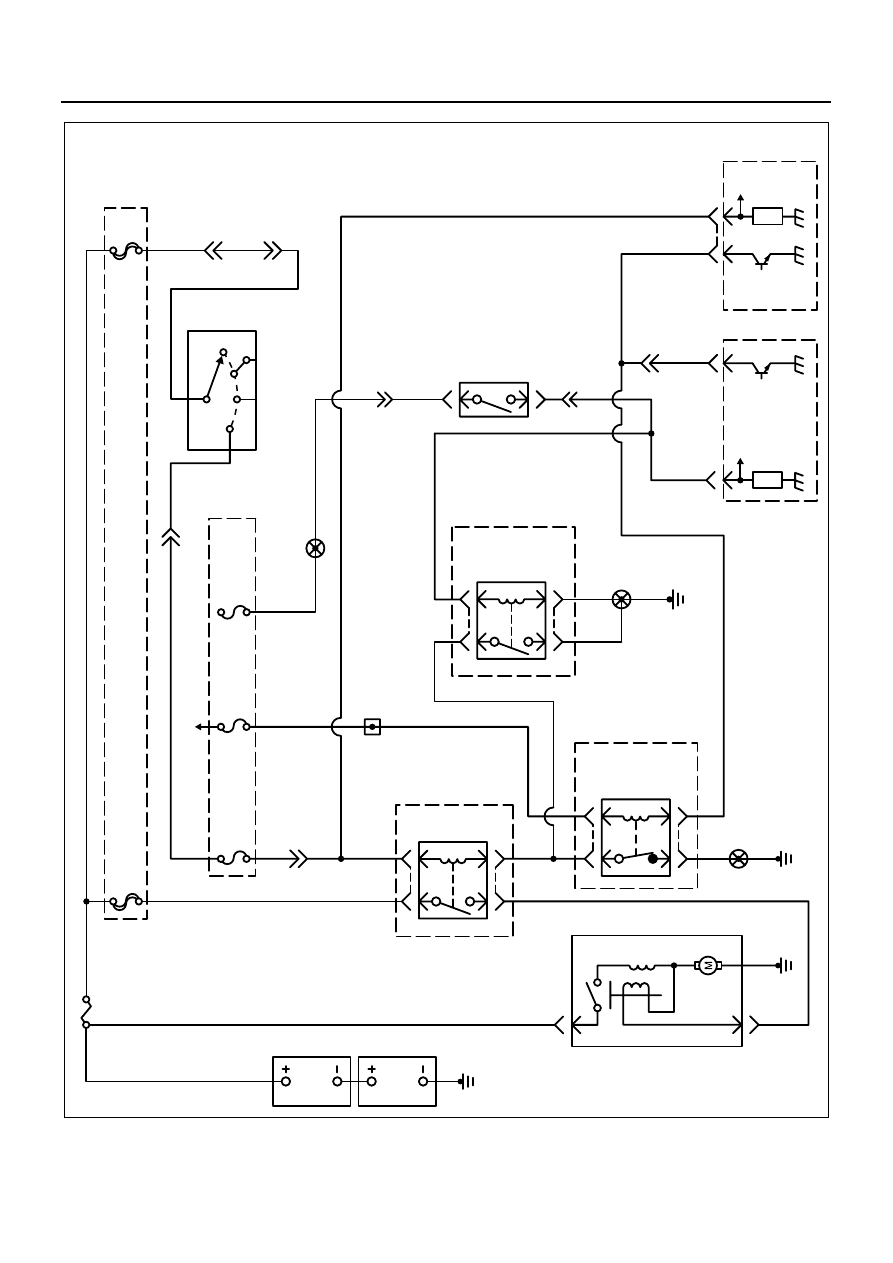

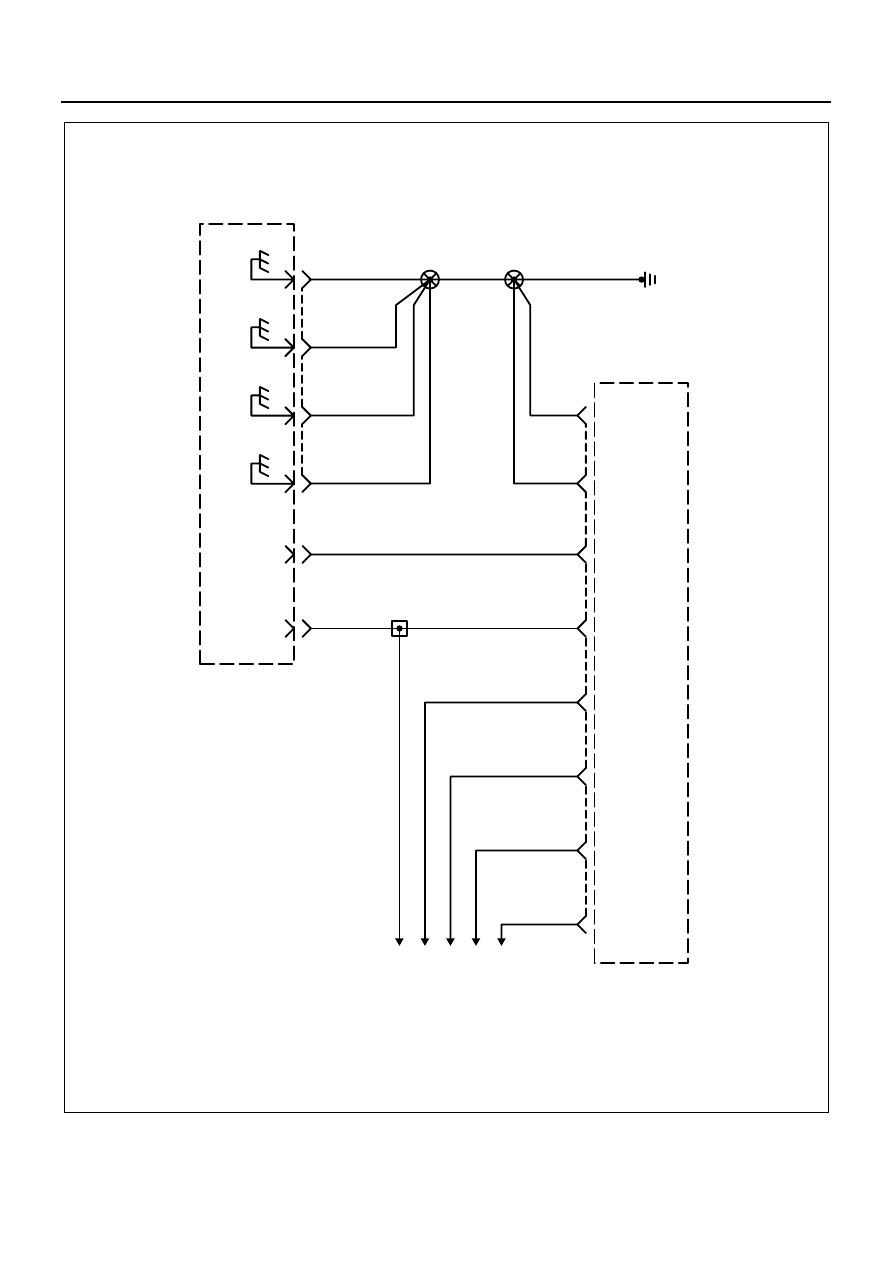

8-396 CAB AND CHASSIS ELECTRICAL Circuit Diagram 8WHT/BLK 8BLK 2L J-26 B SBF-8 60A SBF-4 40A Battery P-1 P-2 P-3 P-4 P-5 ST AR TER Starter HEAD LAMP SBF-5 ECM 40A Fuse & Relay Box (Behind the Cab) SBF-3 60A GLOW SBF-2 40A KEY SW SBF-9 40A ABS SBF-7 60A NEES SBF-6 60A CERAMIC HEA TER SBF-1 MAIN 100A or 120A 3 WHT/ BLU F-21 10A F-9 3 BLK/ YEL 3BLK/YEL F-16 10A F-17 NEES (IG) 10A F-18 10A Fuse & Relay Box (Glove Box) ENG. (IG) 10A ABS (IG) METER SRS F-22 10A ST AR TER 3 WHT/ BLU 5 WHT/ BLK 5 WHT/ BLK 8 WHT/ BLK 1.25 RED 0.5BLU/BLK 0.5 BLK 3 WHT/ BLK J-9 Frame 3 WHT/ GRN 2 RED Main Relay 4 2 5 3 X-18 X-18 F-28 ECM 10A Fuse & Relay Box (Cab Side) ECM ECM Fuse & Relay Box (Behind the Cab) Fuse & Relay Box (Glove Box) F-4 15A AUDIO(B) DOOR LOCK F-13 NEES (B) 10A F-5 F-6 10A POWER WINDOW 10A ST OP LIGHT W/S-I/-J W/S-H W/S-H 3BLK/YEL ON Relay H-6 1 Ignition Switch 2 ST ON ACC OFF B-67 3 4 B-67 USW JOINT3 0.5BLK N7A2131E |
