8-156 CAB AND CHASSIS ELECTRICAL

2. Fog Light

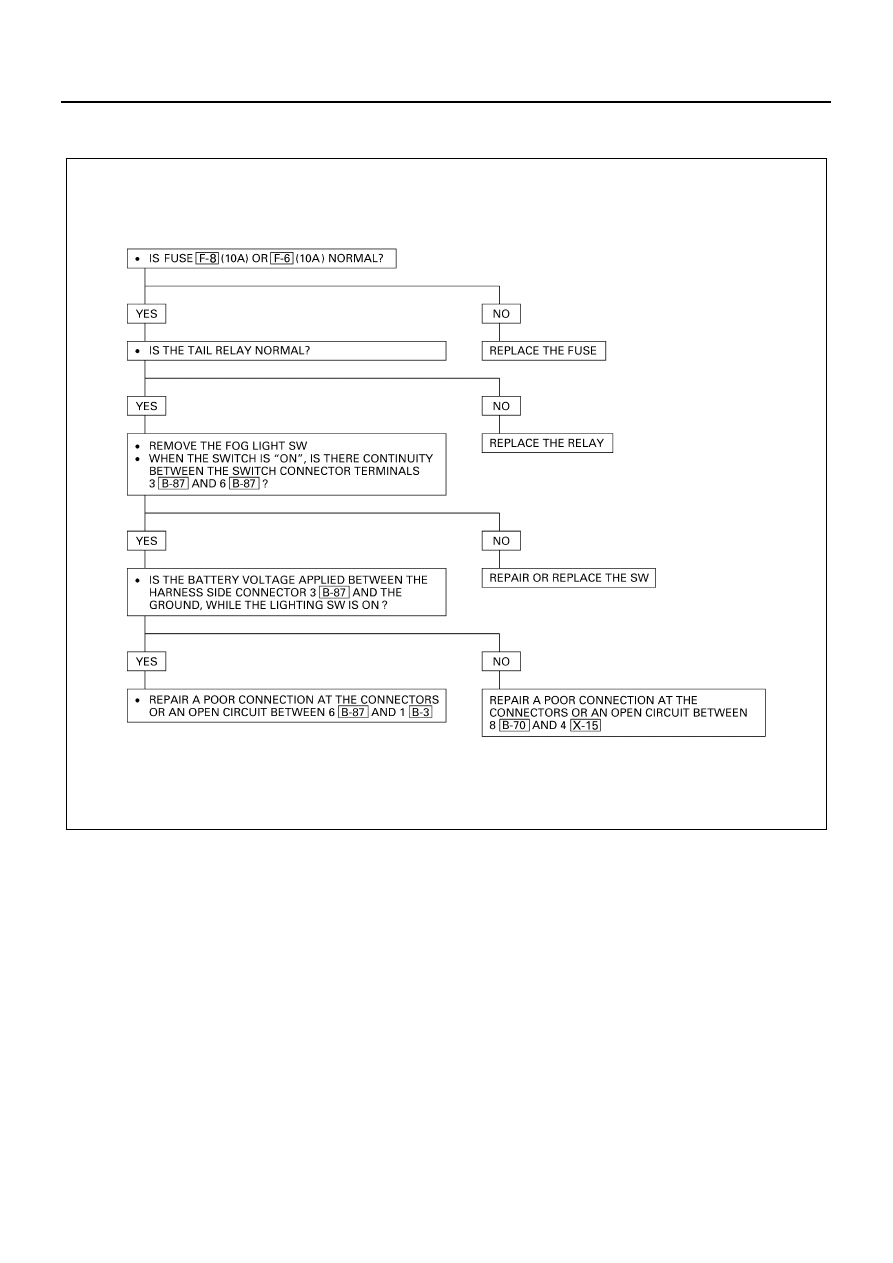

2-1. Both Fog Lights Inoperative (while Lighting Switch is On)

N8A5144E

CAB AND CHASSIS ELECTRICAL 8-157

2-2. Fog Light on The Left (or Right) Side Inoperative (while Lighting Switch is On)

Notice:
Figures in parenthesis “( )” indicate place of inspection for the fog light on the right.

2-3. Fog Light Remains On

• IS THE BULB NORMAL?

REPAIR A POOR CONNECTION AT THE CONNECTORS
OR AN OPEN CIRCUIT BETWEEN 2  B-3  AND  B-7
(2  B-72  AND  B-7  )

YES

NO

REPLACE THE BULB

N8A0127E

• DO THE TAILLIGHTS GO OFF?

REPAIR OR REPLACE THE FOG LIGHT SWITCH

YES

NO

REPLACE THE TAIL RELAY

N8A0128E

8-158 CAB AND CHASSIS ELECTRICAL

3. Cornering Light

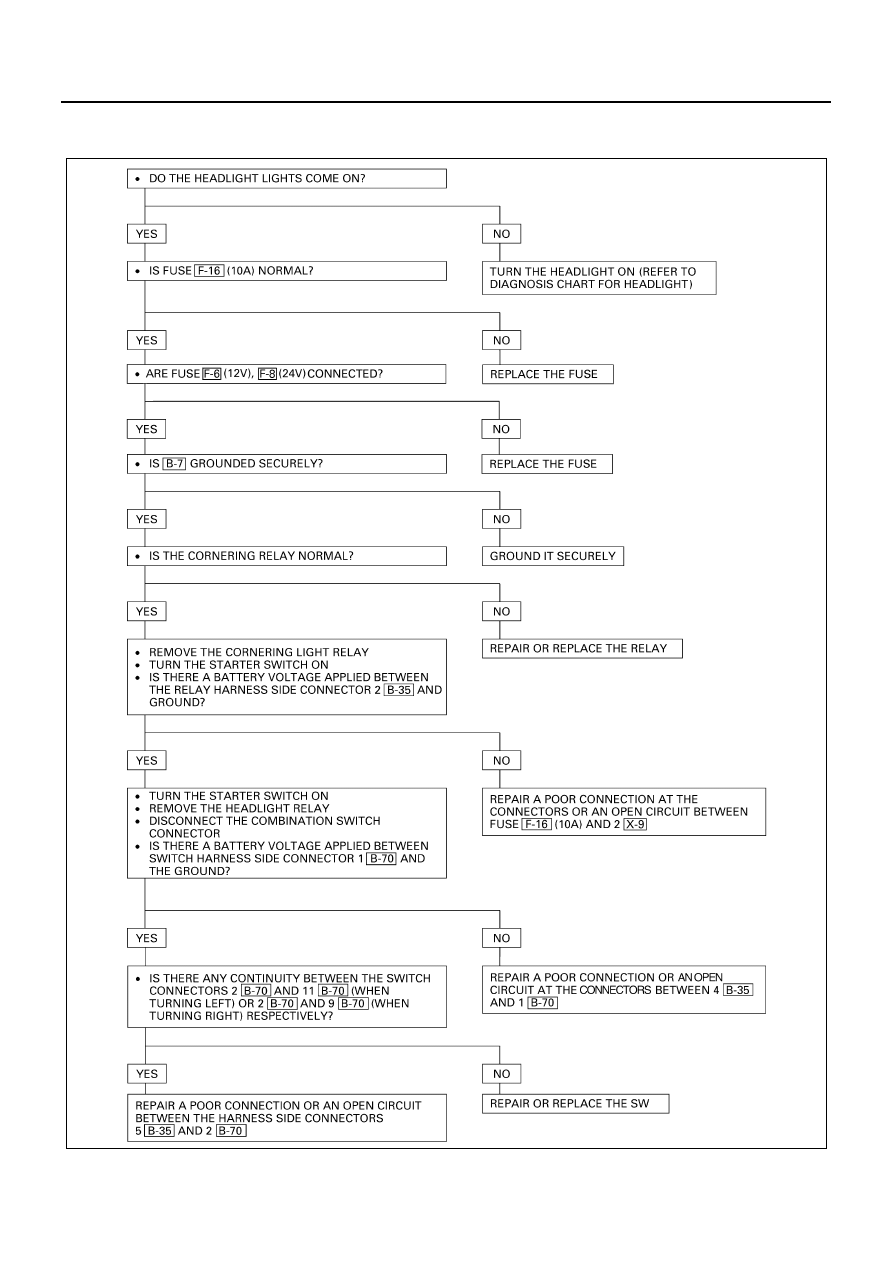

3-1. Both Cornering Lights Inoperative

N8A5147E

CAB AND CHASSIS ELECTRICAL 8-159

3-2. Cornering Light on The Left (or Right) Side Inoperative

Notice:
Figures in parenthesis “( )” indicate place of inspection for the cornering light on the right.

3-3. Cornering Light Remains On Even When Steering Wheel is in Straight Ahead Position

N8A5149E

• DOES THE CORNERING LIGHT SWITCH OPERATE

SMOOTHLY?

NO

REPAIR OR REPLACE THE CORNERING LIGHT
SWITCH (COMBINATION SWITCH)

N8A0131E
