8-132 CAB AND CHASSIS ELECTRICAL

H-6, H-7, H-8

Engine Stop System

General Description

The circuit consists of starter switch and engine stop
motor.
The engine stop mechanism aims at shut-off of fuel sup-
ply.
Available are motor type and solenoid type depending
on the types of the engine mounted.
Motor type is forcible pull the injection pump control rack
to the direction of fuel supply reduction by means of en-
gine stop motor, thus shutting it off.
Solenoid type is to have the starter switch turn from
“ON” position to “OFF”, so that the solenoid valve fitted
to the injection pump closes to shut off the fuel circuit.

Engine stop system

Engine model

Motor type

4HF1, 4HG1, 4HE1

Solenoid type

4JB1, 4JG2

1

2

1

2

1 2 3 4

5 6 7 8

9 10 11 12 13

14 15 16 17 18

2

1

2

1

4 3 2 1

8 7 6 5

13 12 11 10 9

18 17 16 15 14

H - 6

H - 7

H - 8

N8A5489E

CAB AND CHASSIS ELECTRICAL 8-133

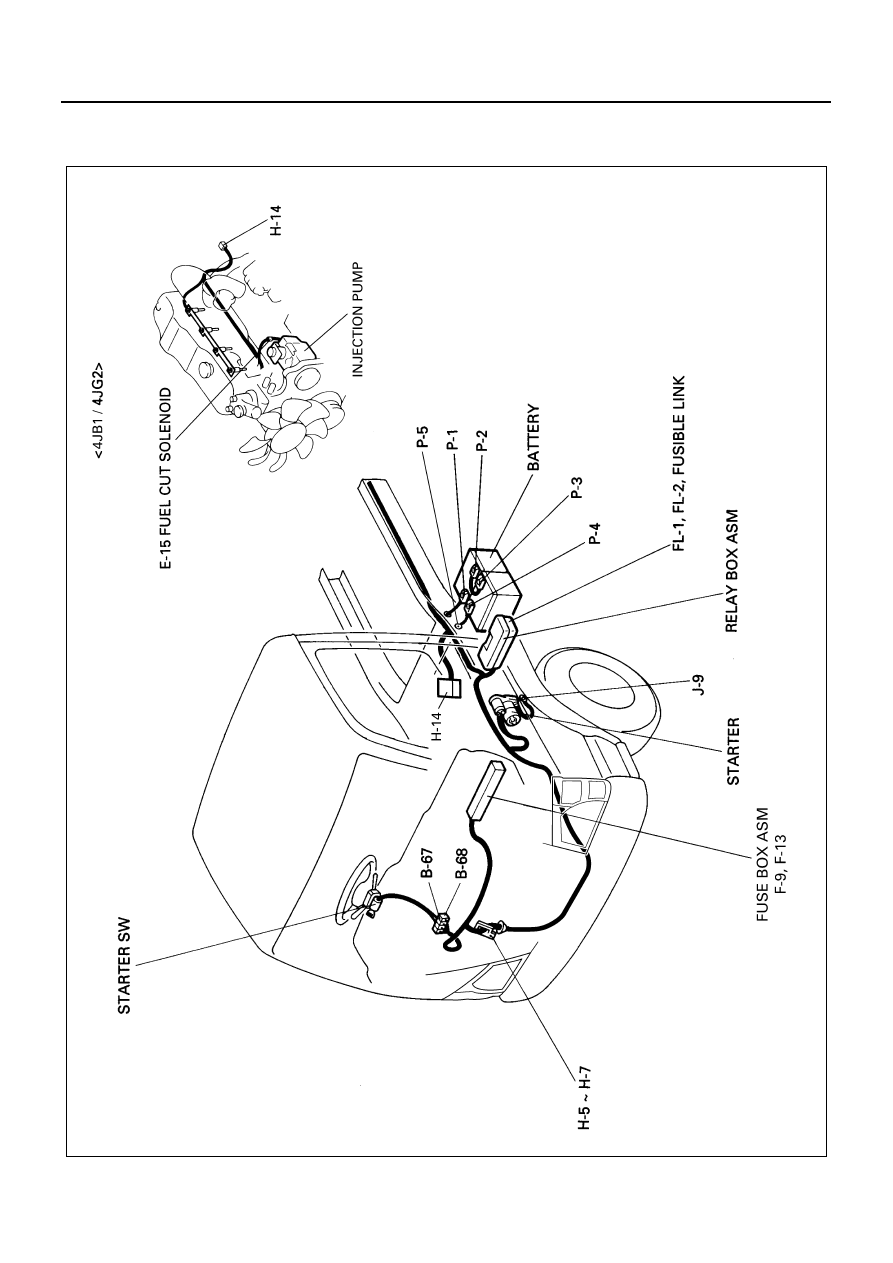

Parts Location

4JB1 / 4JG2 / 4HF1 (N-Spec) Engine

N8A5123E

8-134 CAB AND CHASSIS ELECTRICAL

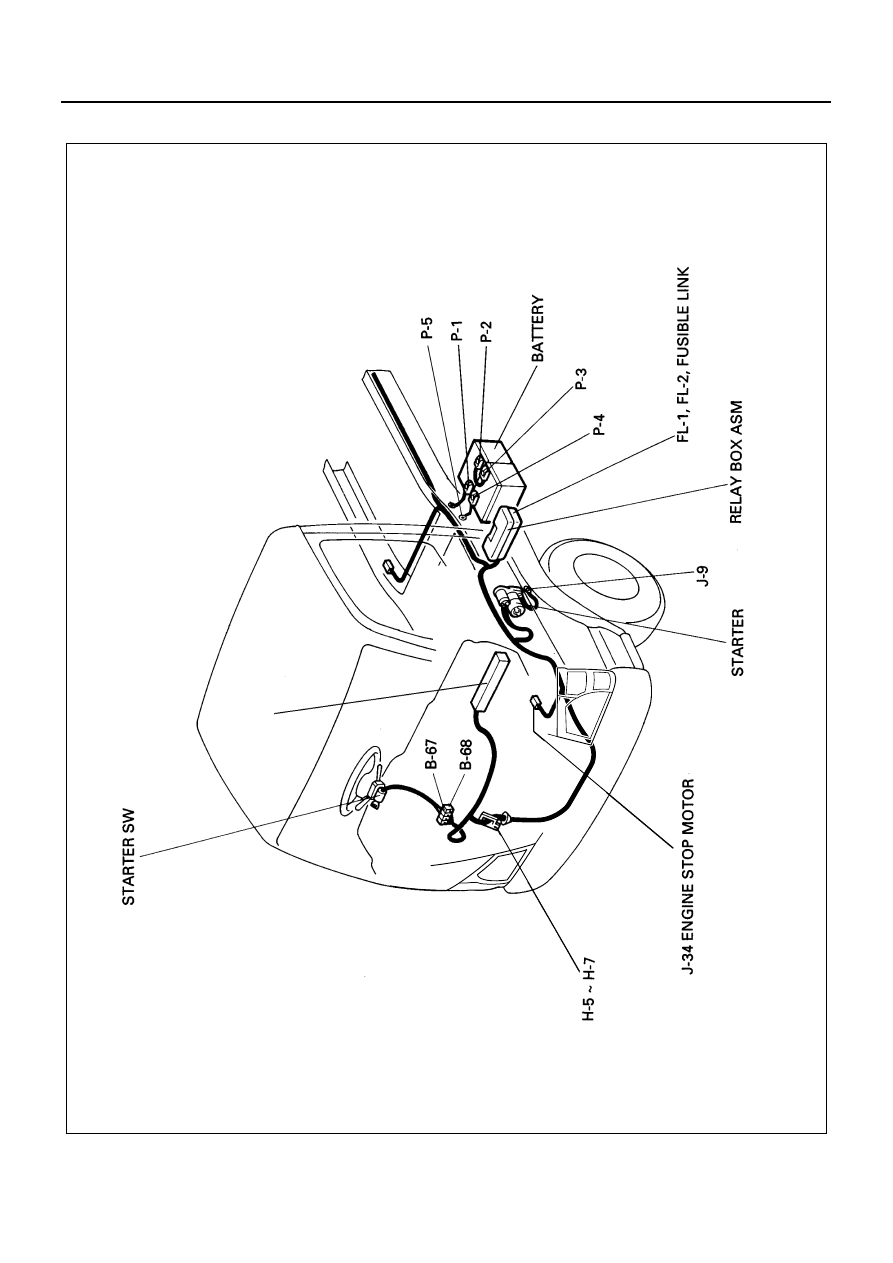

4HF1 (S-Spec) / 4HG1 / 4HE1 Engine

FUSE BOX ASM

F-9, F-13

N8A5124E

CAB AND CHASSIS ELECTRICAL 8-135

Circuit Diagram

J-34

H-5

H-5

H-5

J-34

H-5

B-68

B-68

J-34

J-34

J-34

H-7

J-9

B-67

B-68

P1

A

ON

ACC

ST

B

P2

P-5

P-1

P-2

P-3

P-4

FL-1  100A or 120A

MAIN

KEY SW

1

B-67

3

2

4

2

1

35

34

33

36

5

4

3

6

1

P2

P1

A

B

E

FRAME-LH (CENTER)

F-13  10A

ENG. STOP

STARTER SW

3W/L

8W/B

0.5L/R

0.5L/R

H-5

12

F-9   10A

FUEL CUT

(4JB1 / 4JG2 /

4HF1 (N- SPEC)

ENGINE)

0.5B/O

3B/Y

3B/Y

0.5B/O

1.25B/O

0.5L/W

0.5L/Y

0.5L

2B

2B

H-6

5W

2

3W/B

FRAME

ENGINE STOP MOTOR

0.5L/W

0.5L/Y

0.5L

FL-2  40A (24V)

  50A (12V)

3W/B

(24V MODEL)

E-15

H-14

1

14

FUEL CUT SOLENOID

(4JB1 / 4JG2 / 4HF1 (N-SPEC) ENGINE)

(4HF1 (S-SPEC) / 4HG1 / 4HE1 ONLY)

2L

N8A5125E
