0A-6 GENERAL INFORMATION

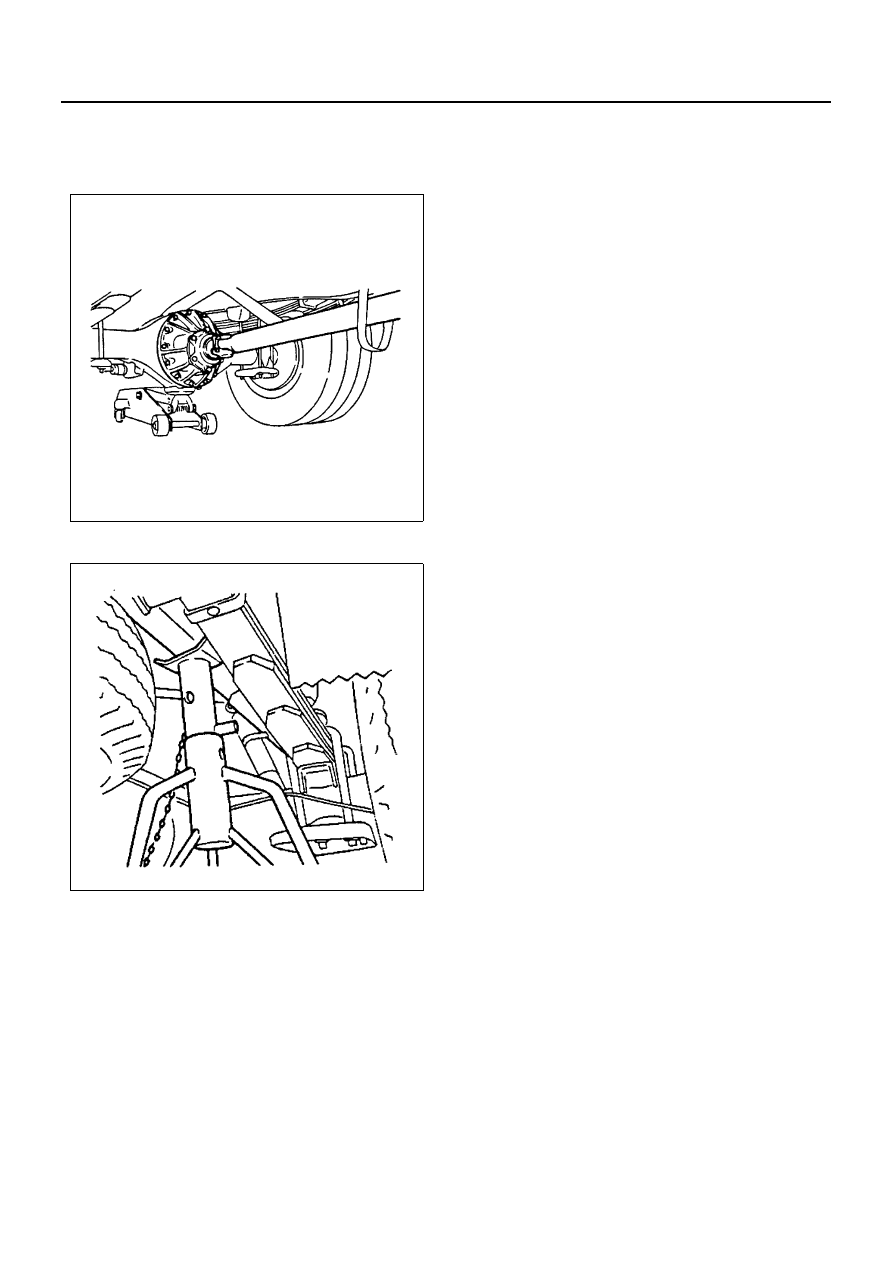

Rear Side Lifting Point

Notice:
Do not lift or support on rear axle tube.

Rear Side Supportable Point

N0A0012E

N0A0013E

GENERAL INFORMATION 0A-7

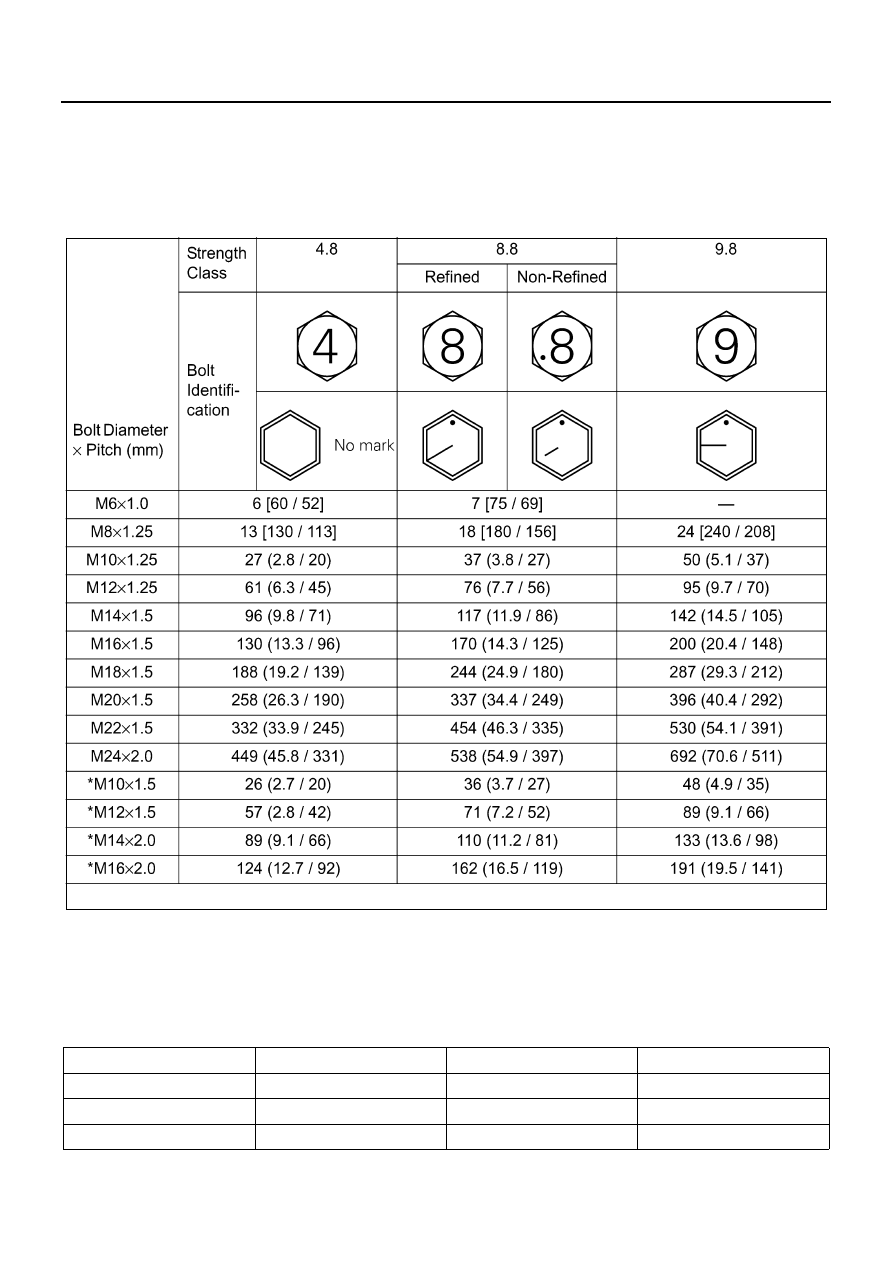

TORQUE SPECIFICATIONS

Standard Bolts

The torque values given in the following table should be applied where a particular torque is not specified.

N

⋅m (kg⋅m / lb⋅ft)

N

⋅m [kg⋅cm / lb⋅in]

The asterisk * indicates that the bolts are used for female-threaded parts that are made of soft materials such as cast-
ing, etc.

Flare Nuts

N

⋅m (kg⋅m / lb⋅ft)

Pipe diameter mm (in)

Torque

Pipe diameter mm (in)

Torque

4.76 (0.187)

16 (1.6 / 12)

10.00 (0.94)

54 (5.5 / 40)

6.35 (0.250)

26 (2.7 / 20)

12.00 (0.472)

88 (9.0 / 65)

8.00 (0.315)

44 (4.5 / 33)

15.00 (0.591)

106 (10.8 / 78)

N0A0023E

0A-8 GENERAL INFORMATION

RECOMMENDED LIQUID GASKET

Recommended Liquid Gasket

*RTV: Room Temperature Vulcanizer

Notice:

1. It is very important that the liquid gaskets listed above or their exact equivalent be used on the vehicle.
2. LOCTITE 515 and LOCTITE 518 harden upon contact with a metal surface.

Do not apply LOCTITE 515 or LOCTITE 518 between two metal surfaces having a clearance of greater than
0.25 mm (0.001 in). Poor adhesion will result.

3. Be careful to use the specified amount of liquid gasket.

Follow the manufacturer’s instructions at all times.

TYPE

BRAND NAME

MANUFACTURER

APPLICATION PARTS (EXAMPLE)

RTV*

ThreeBond 1207B

ThreeBond

Engine Oil Seal Retainer

 Silicon

ThreeBond 1207C

ThreeBond

Engine Oil Pan

ThreeBond 1215

ThreeBond

Timing Gear Case

ThreeBond 1216

ThreeBond

Cylinder Head Cover

ThreeBond 1281

ThreeBond

Fuel Pump

Water Base

ThreeBond 1141E

ThreeBond

Rear Axle

Solvent

ThreeBond 1104

ThreeBond

etc.

BelcoBond 4

Isuzu

BelcoBond 401

Isuzu

BelcoBond 402

Isuzu

Anaerobic

LOCTITE 515

LOCTITE

Engine Oil Seal Retainer

LOCTITE 518

LOCTITE

Water Pump

Transaxle

etc.

GENERAL INFORMATION 0A-9

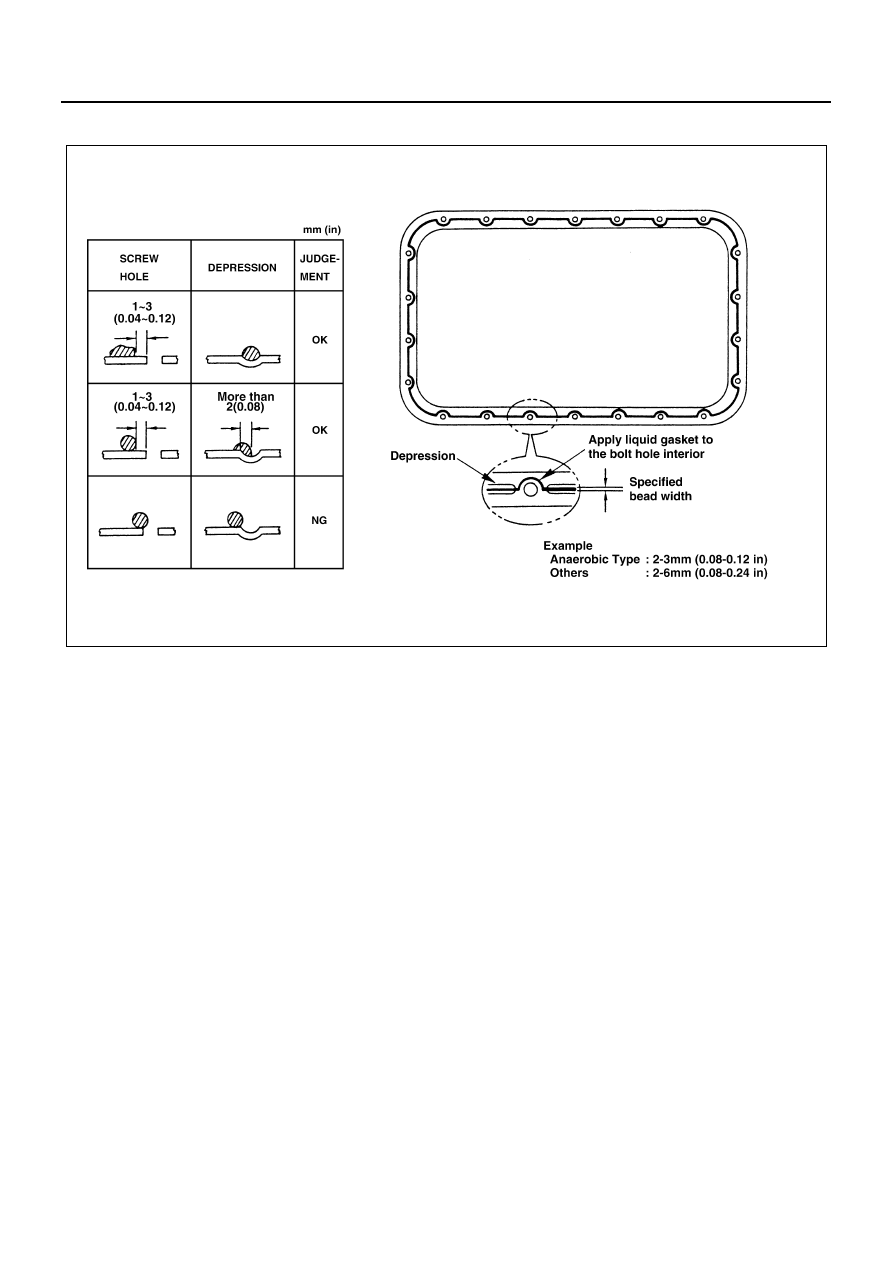

Application Procedure

1. Completely remove lubricant and moisture from the connecting surfaces.

The surfaces must be perfectly dry.

2. Apply specified bead width of liquid gasket to one of the connecting surfaces.

Notice:
When the application procedures are specified in this manual, follow them.

N0A0014E
