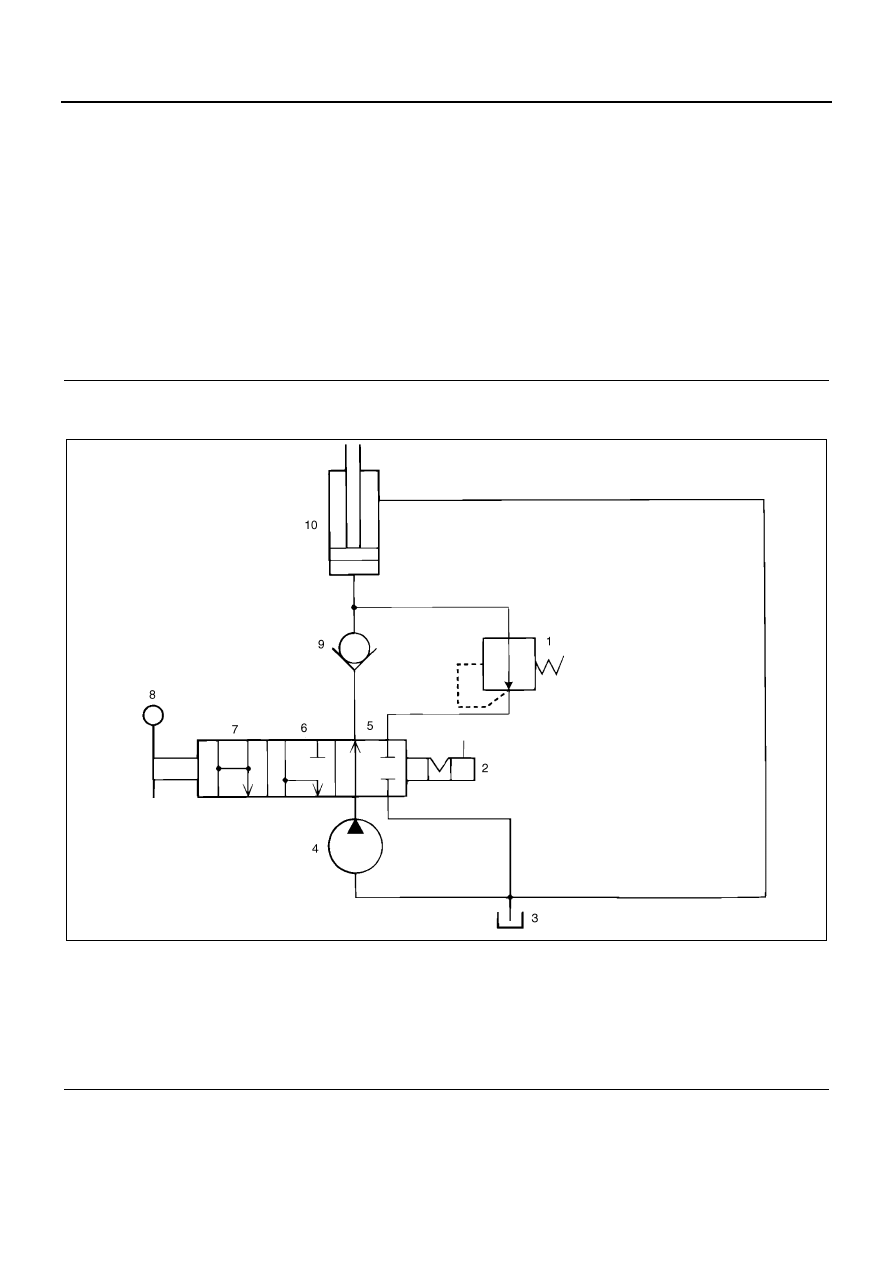

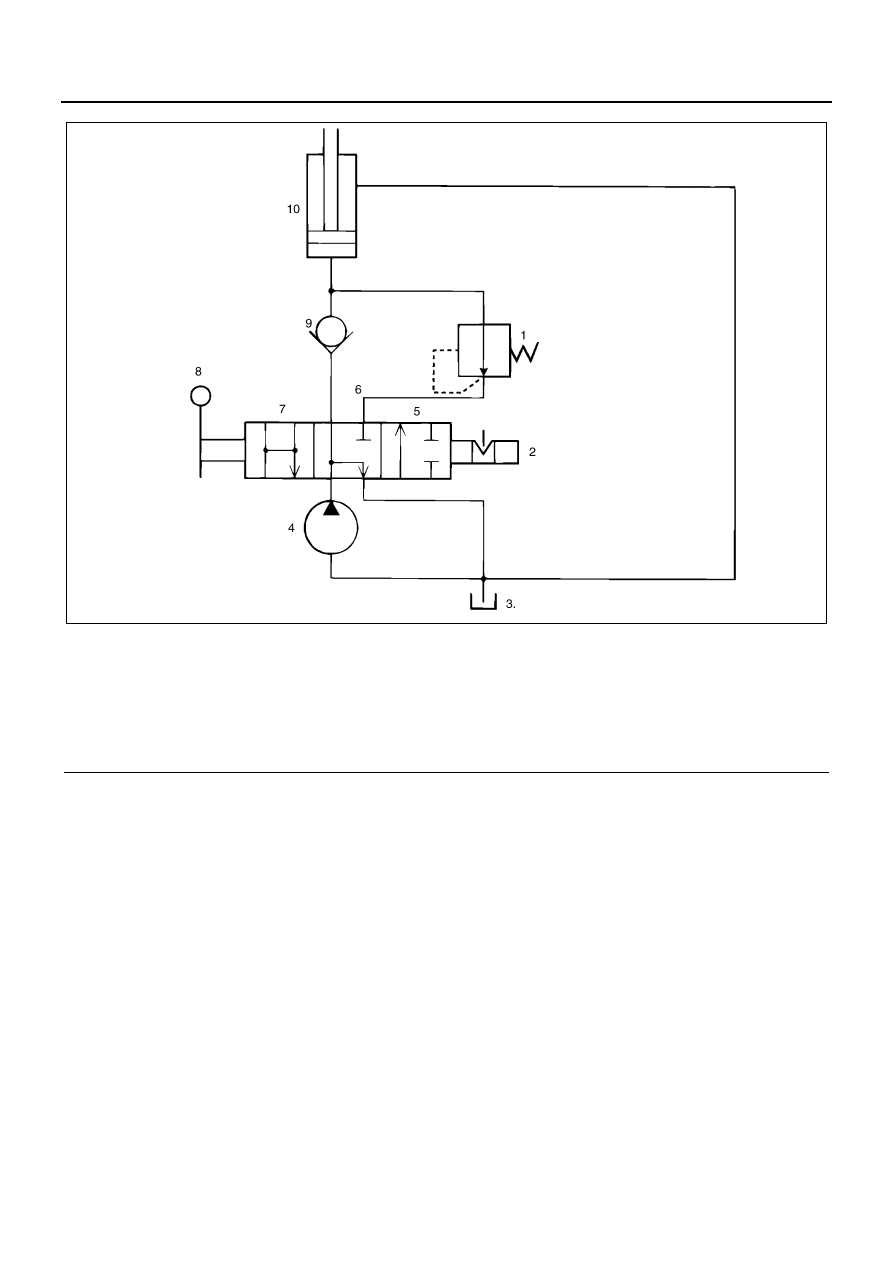

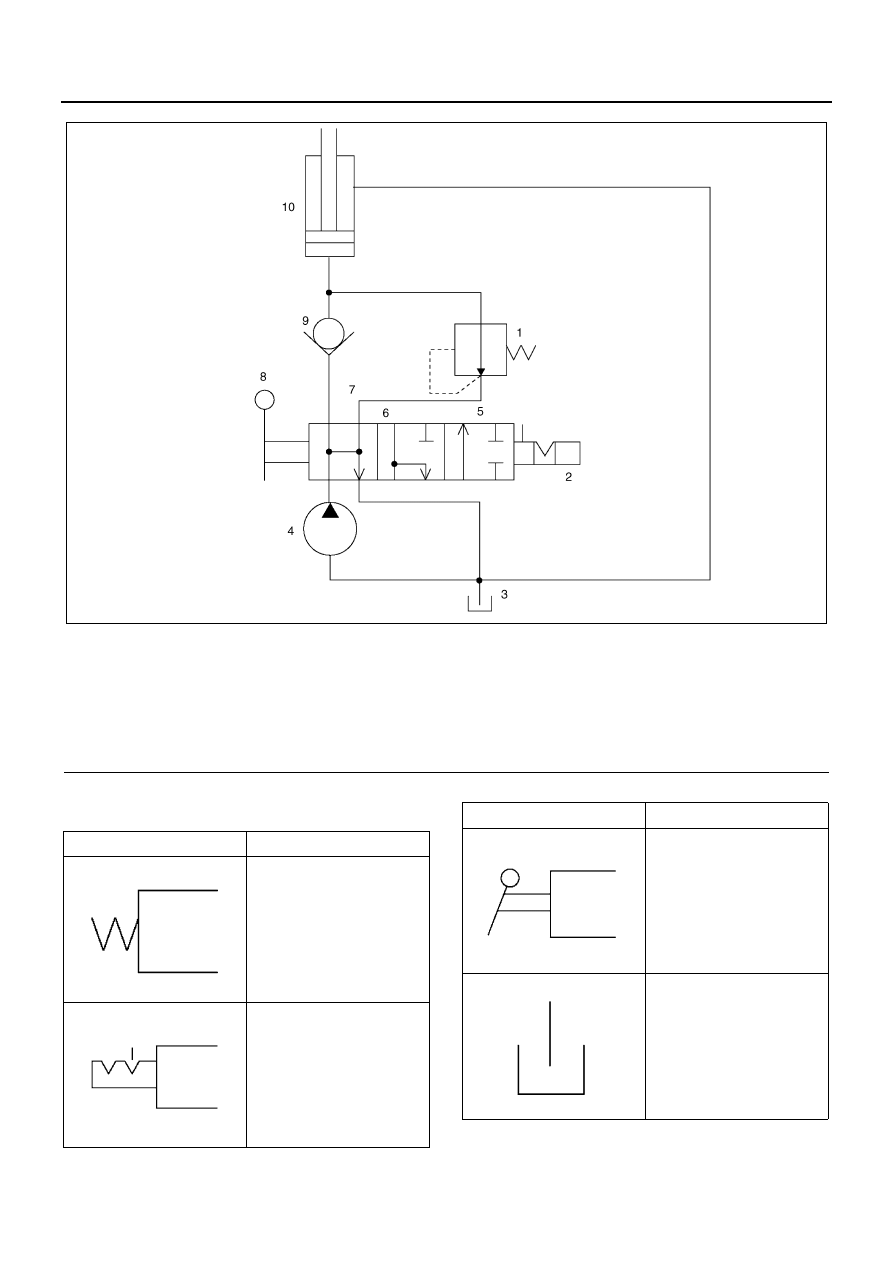

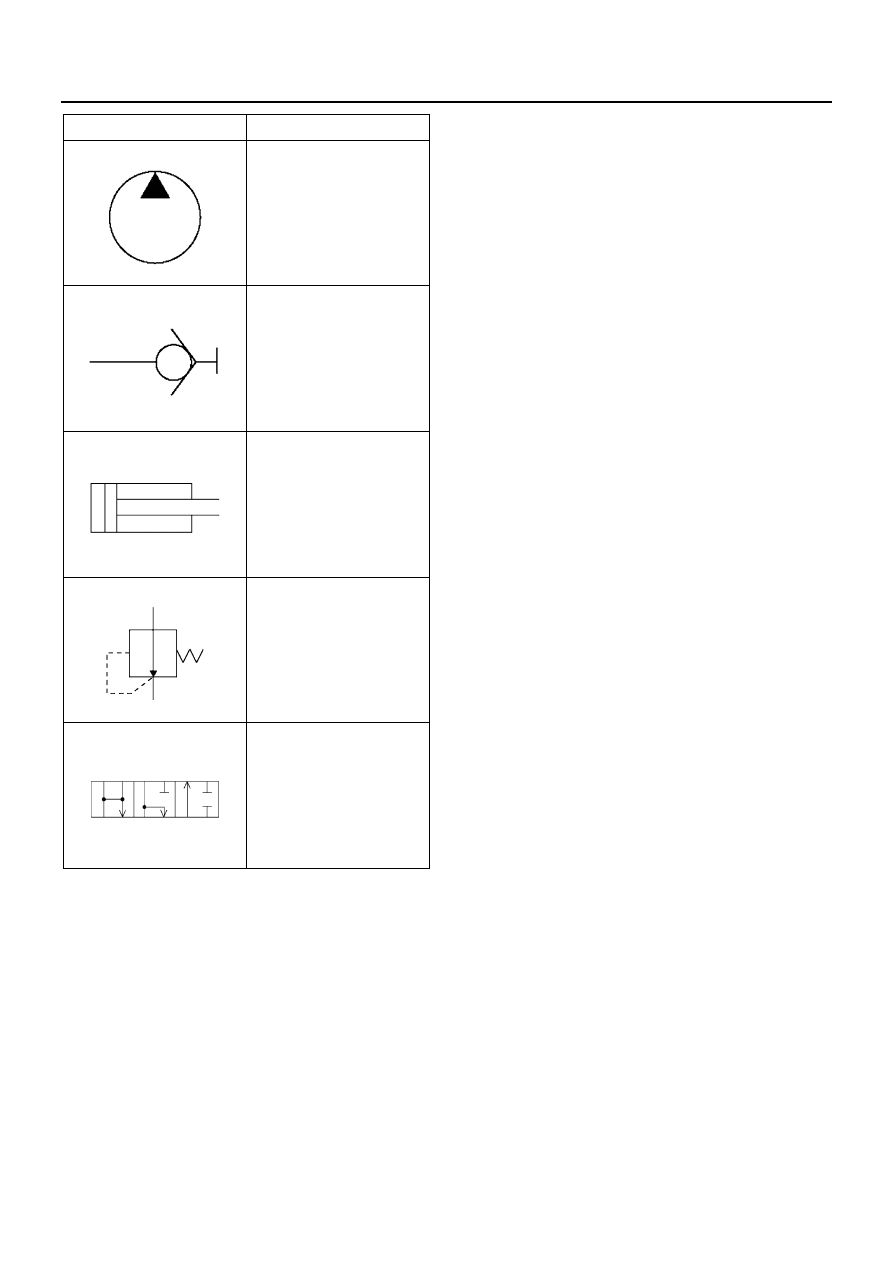

POWER TAKE OFF 00-3 Hydraulic Circuit Diagram Legend 1. Oil pump (gear pump section) 13. Shift rod 2. Oil seal (output shaft side) 14. O-ring 3. Output shaft 15. Spool 4. Needle bearing 16. Oil pump (hydraulic circuit switching section) 5. Idle gear 17. Stopper adapter 6. Output gear 18. Shift cap 7. Front ball bearing 19. Check valve (swing check valve) 8. Shift arm 20. Flow control (decompression valve) 9. Control cable connector 21. Rear ball bearing 10. Cable connector 22. PTO 11. Oil seal (shift rod side) 23. Bolt (oil pump to PTO) 12. Inner rod Legend 1. Flow control valve (decompression valve) 6. Neutral 2. Spool valve 7. Down 3. Oil reserve tank 8. Operation lever (PTO interlocking) 4. Oil pump 9. Check valve (swing check valve) 5. Up 10. Dump cylinder NPA0002E |
