6D2 – 2  STARTING SYSTEM

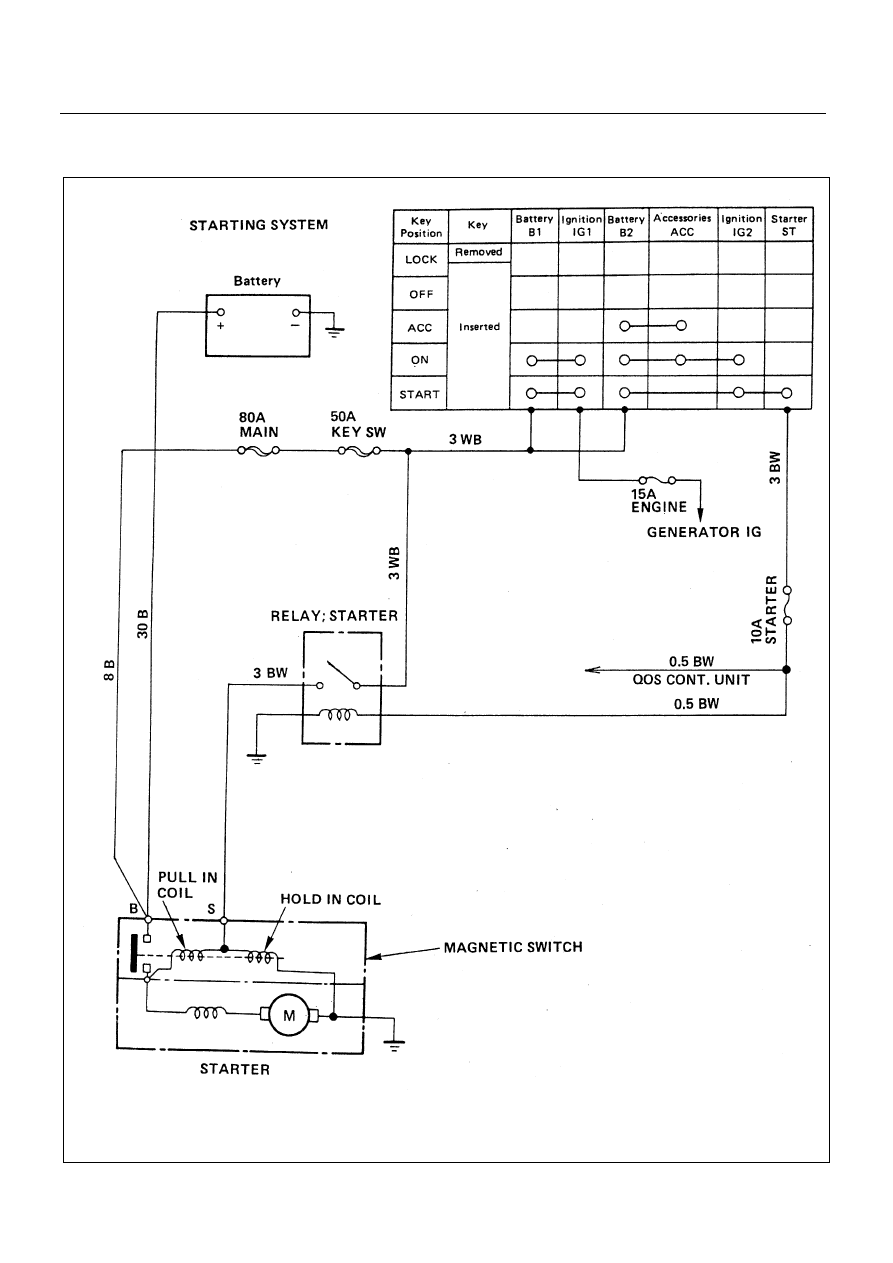

STARTING CIRCUIT

6D2-2-1.tif

STARTING SYSTEM  6D2 – 3

ON-VEHICLE SERVICE

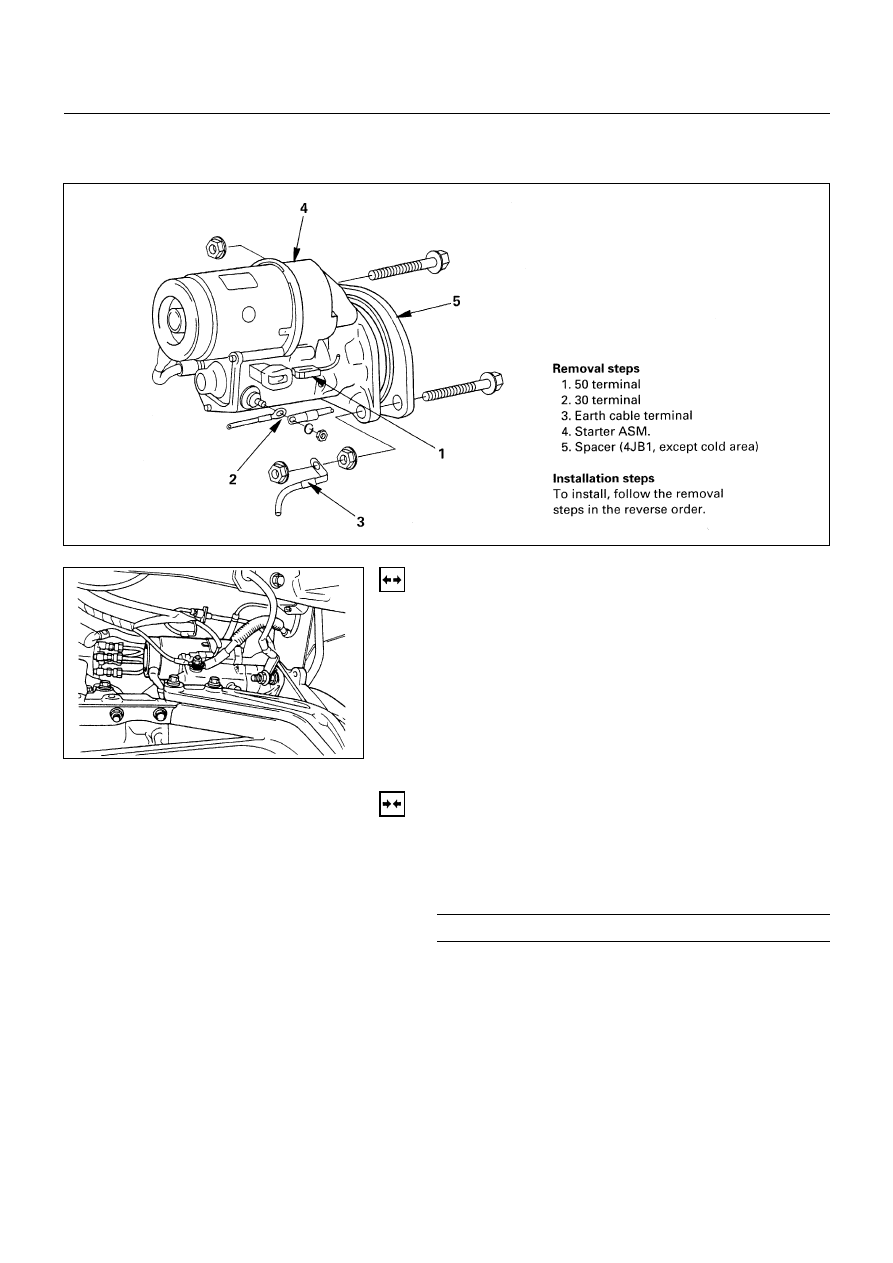

REMOVAL

Preparation

•

Disconnect Battery Ground Cable.

1. "50" Terminal

2. "30" Terminal

3. Earth Cable Terminal

4. Starter Assembly

5.  Spacer (4JB1, Except cold area)

INSTALLATION

5. Spacer (4JB1, Except cold area)

4. Starter Assembly

•

Tighten the fixing bolt and nut to the specified torque

Starter Bolts and Nuts Torque

N∙m (Kg∙m/lb∙ft)



81 (8.3 / 60)



3. Earth Cable Terminal

•

Connect the earth cable terminal.

6D2-3-1.tif

6D2-3-2.tif

6D2 – 4  STARTING SYSTEM

2. "30" Terminal

•

Connect the harness connector.

1. "50" Terminal

•

Connect the battery cable terminal with starter switch
harness terminal, then tighten nut to the specified
torque.

Fixing Nut Torque

N∙m (Kg∙m/lb∙in)



9 (0.9/78)



•

Connect the battery cable.

STARTING SYSTEM  6D2 – 5

UNIT REPAIR

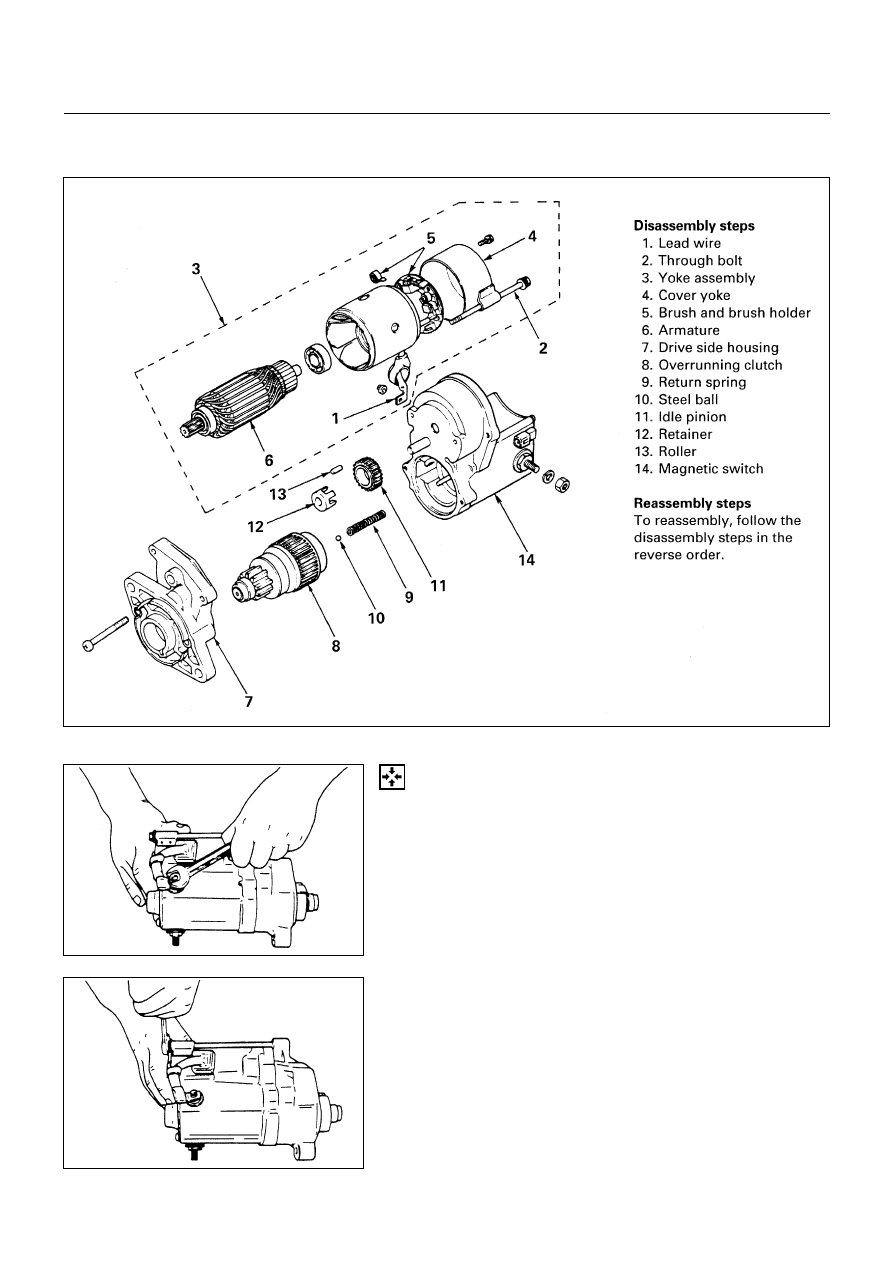

DISASSEMBLY

1. Lead Wire

Disconnect the lead wire from the magnetic switch.

2. Through Bolt

Remove the through bolts from the yoke.

6D2-5-1.tif

6D2-5-2.tif

6D2-5-3.tif
