6A – 40

  GENERAL ENGINE MECHANICAL

4) After pressing in the oil seal, check the measurement

of the oil seal.

Standard

mm (in)



0.6 - 1.2 (0.024 - 0.047)



3a. Timing Belt and Pulley (Belt Drive Model)

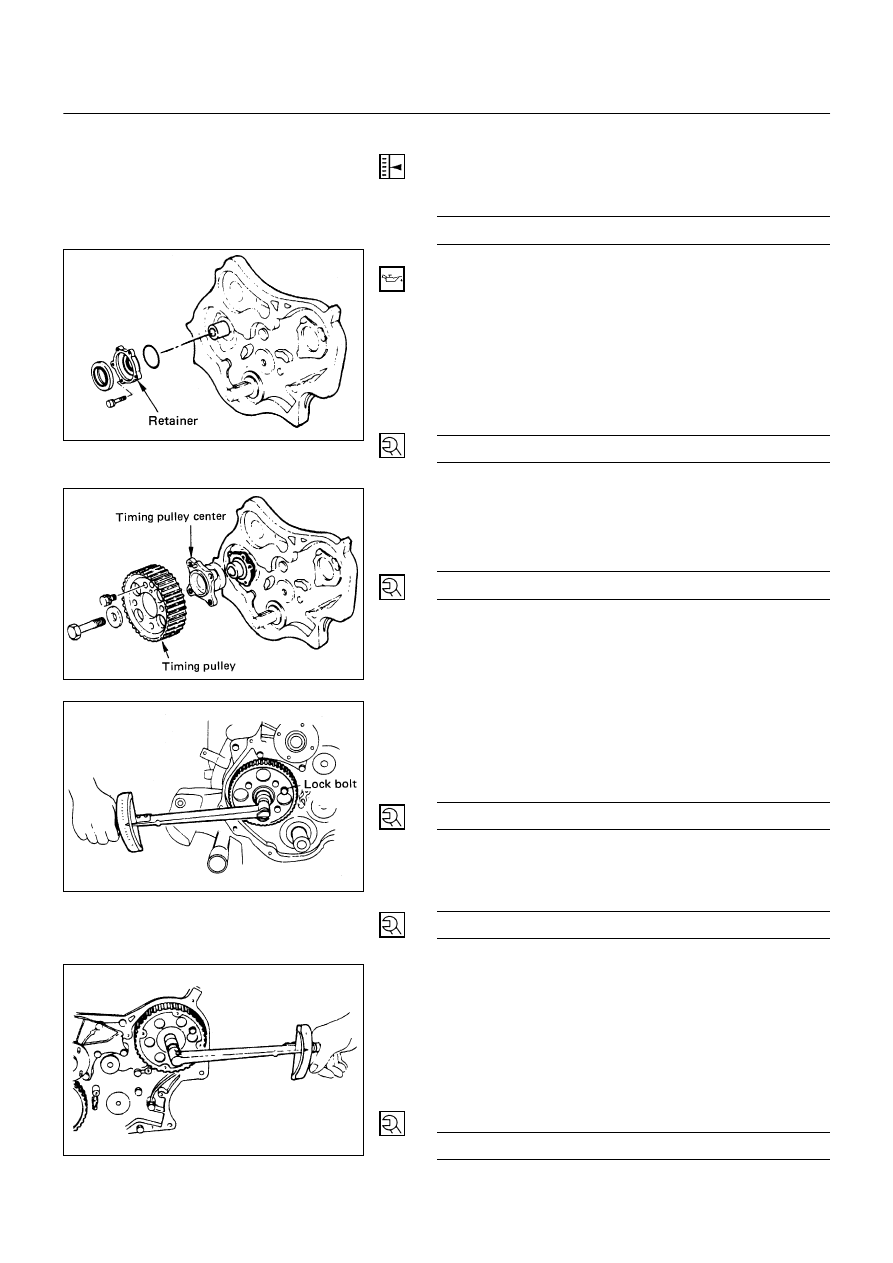

7) Camshaft Timing Pulley
•

Apply engine oil to the oil seal lip portion of the oil seal
retainer.

•

Apply the recommended liquid gasket or its equivalent
to the retainer.

•

Install the oil seal retainer to the cylinder body.

•

Tighten the retainer bolts to the specified torque.

Oil Seal Retainer Bolt Torque

N∙m (kg∙m/lb∙ft)



19 (1.9/14)



•

Align the camshaft timing pulley center with the
camshaft key.

•

Tighten the timing pulley bolts to the specified torque.

Timing Pulley Bolt Torque

N∙m (kg∙m/lb∙in)



8 (0.8/69)



•

Prevent the camshaft from turning when tightening the
timing center bolt.

•

Tighten the timing pulley center bolt to the specified
torque.

Center Bolt Torque

N∙m (kg∙m/lb∙ft)



64 (6.5/47)



•

Install the crank pulley.

•

Install the idle pulley and idler pulley.

N∙m (kg∙m/lb∙ft)



76 (7.8/56)



•

Install the injection pump assembly and install timing
pulley.

•

Align the timing pulley with the pump shaft key.

•

Install the stopper bolt to the timing pulley.
This will prevent the timing pulley from moving.

•

Tighten the timing pulley nut to the specified torque.

Injection Pump Timing Pulley Nut Torque

N∙m (kg∙m/lb∙ft)



64 (6.5/47)



•

Remove the stopper bolt from the injection timing.

6A-40-1.tif

6A-40-2.tif

6A-40-3.tif

6A-40-4.tif

GENERAL ENGINE MECHANICAL   6A – 41

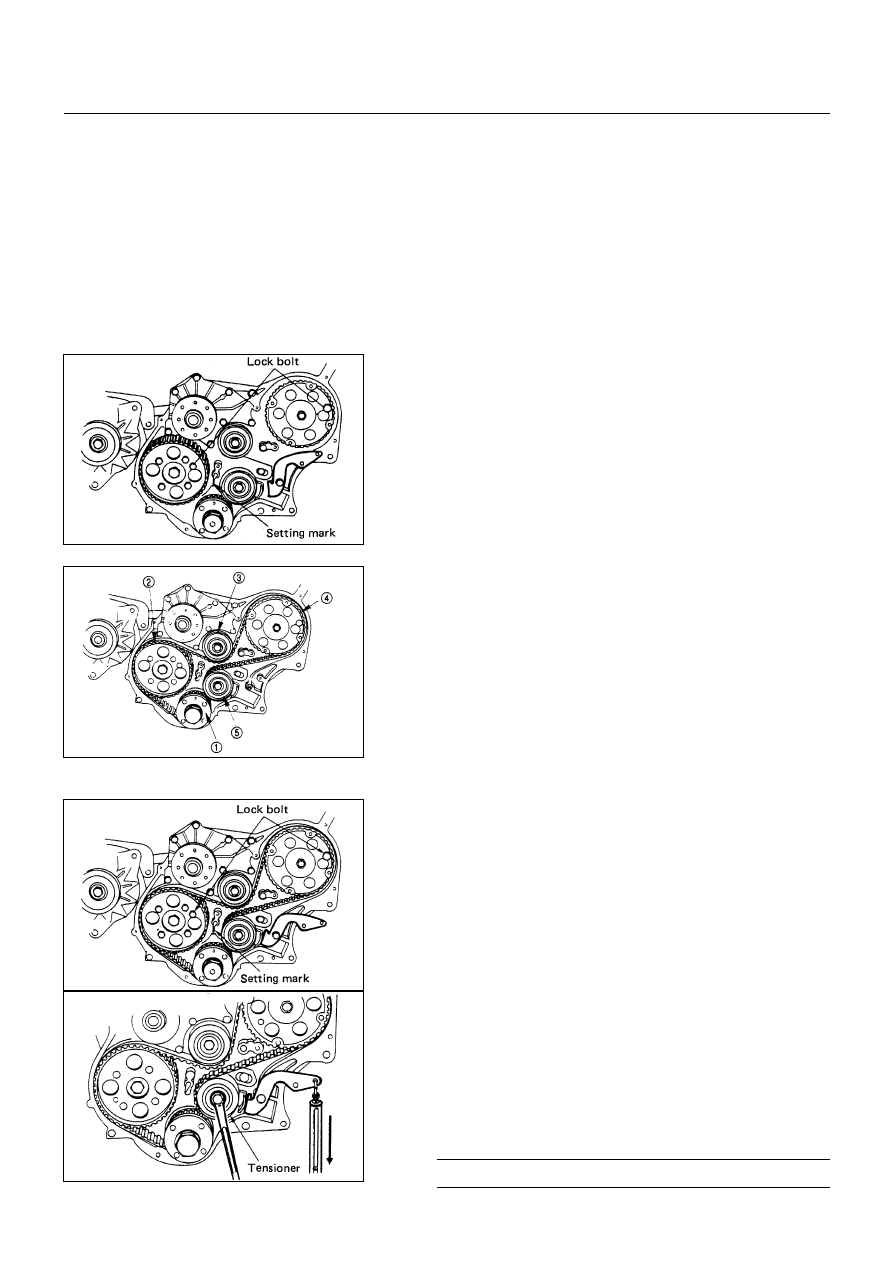

6) Timing Belt

NOTE:
•

When the timing belt is removed, be sure to replace it
with a new one.

•

The tension of the timing belt may be affected by the
changes in temperature. Be sure to install it while the
engine cold.

•

When the timing belt is bent forcibly, the cord may got
snapped, thus resulting in the reduced strength. Do
not bend it unnecessarily.

!

Check that the stopper bolts are properly installed to
the camshaft timing pulley and the injection pump
timing pulley.

"

Check that the timing pulley housing mark and the
crankshaft timing pulley mark are aligned.
The No. 1 cylinder should be at TDC on the
compression stroke.
Rotate the crankshaft damper pulley clockwise to align
the marks.

#

Install the timing belt to the crankshaft timing pulley

!

,

the camshaft timing pulley

"

, the tensioner idler

#

,

and the injection timing pulley

$

.

Follow the numerical order.

$

Install the timing belt tensioner

%

 to the timing pulley

housing.

%

Temporarily tighten the tensioner bolt.
The tensioner should move freely

NOTE:

The timing belt is easily damaged. Be careful.

NOTE:

After completion of the installation of the timing belt,
check to see if the alignment mark of the crankshaft
timing pulley is in line with the alignment mark
provided on the housing.
•

When the alignment marks are not in line with each
other, set them together and reinstall the timing belt.

&

Set the tensioner adjusting lever to the timing pulley
housing.

'

Remove the stopper bolts from the camshaft timing
pulley and the injection pump timing pulley.

(

Attach the spring balancer.

)

Adjust the timing belt tension by pulling straight down
on the spring balancer with the specified force.

Tension Adjusting Lever Force

N (kg/lb)



98 - 118 (10 - 12/22 - 26)



6A-41-1.tif

6A-41-2.tif

6A-41-3.tif

6A-42-1.tif

6A – 42

  GENERAL ENGINE MECHANICAL

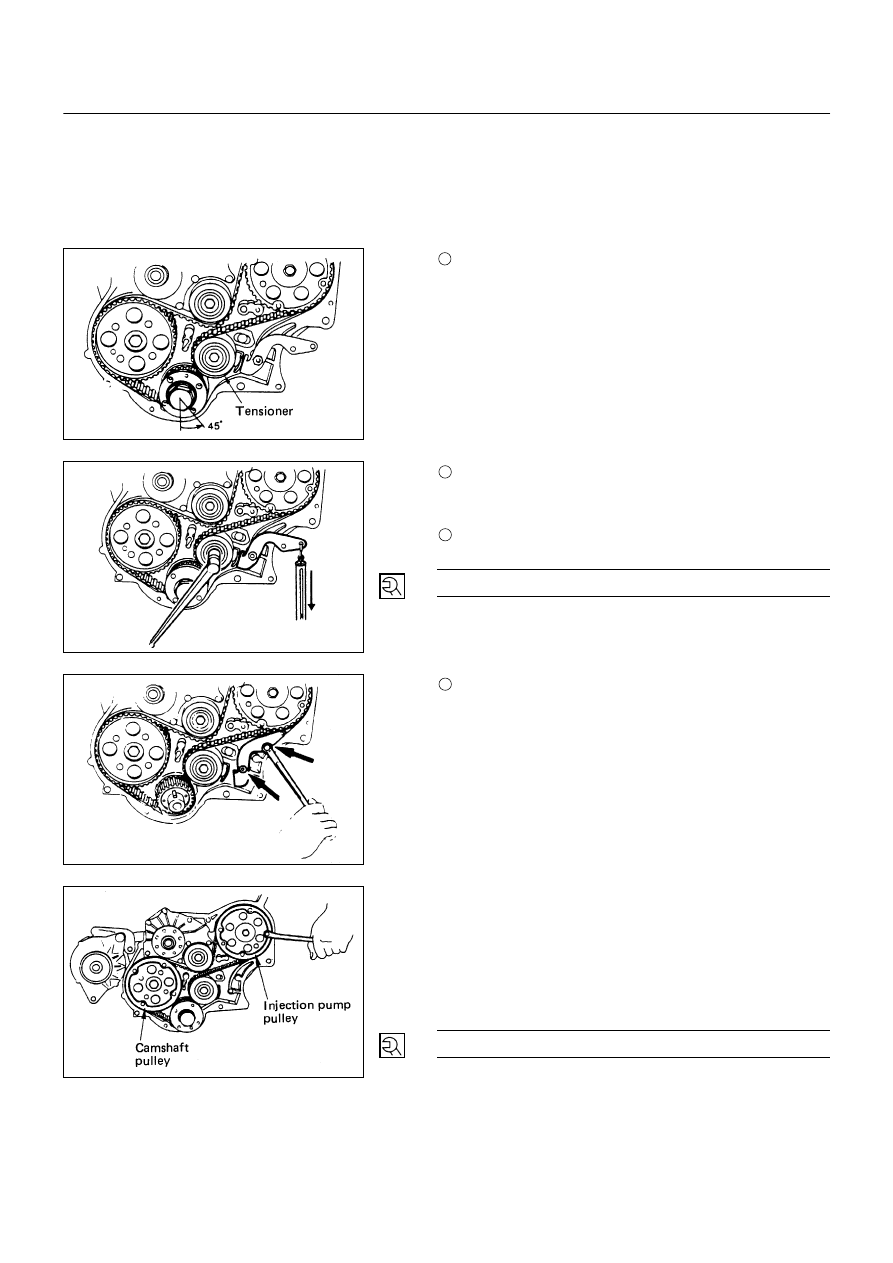

NOTE:

Timing belt tension must be adjusted.

Failure to adjust the timing belt tension will result in
timing belt damage.

*

Tighten the tension bolt.

  11

Rotate the crankshaft 45 degrees counterclockwise.

NOTE:

Never rotate the crankshaft clockwise when adjusting
the timing belt.

  12

Readjust the timing belt tension.
Refer to Step 9
This will remove any remaining timing belt slack.

  13

Tighten the tensioner bolt to the specified torque.

Tensioner Bolt Torque

N∙m (kg∙m/lb∙ft)



76 (7.7/56)



  14

Tighten the tension adjusting lever nut and bolt.

NOTE:

If on-vehicle timing belt replacement is performed, the
crankshaft must not be allowed to turn.

If the crankshaft is allowed to turn, piston and valve
damage will result.

5) Flange: Camshaft Pulley
4) Flange: Injection Pump Pulley
•

Install the timing pulley flange to the camshaft and
injection pump timing pulley.

•

Tighten the timing pulley flange bolts to the specified
torque.

Timing Pulley Flange Bolt Torque

N∙m (kg∙m/lb∙ft)



19 (1.9/14)



6A-42-2.tif

6A-42-3.tif

6A-42-4.tif

6A-43-1.tif

GENERAL ENGINE MECHANICAL   6A – 43

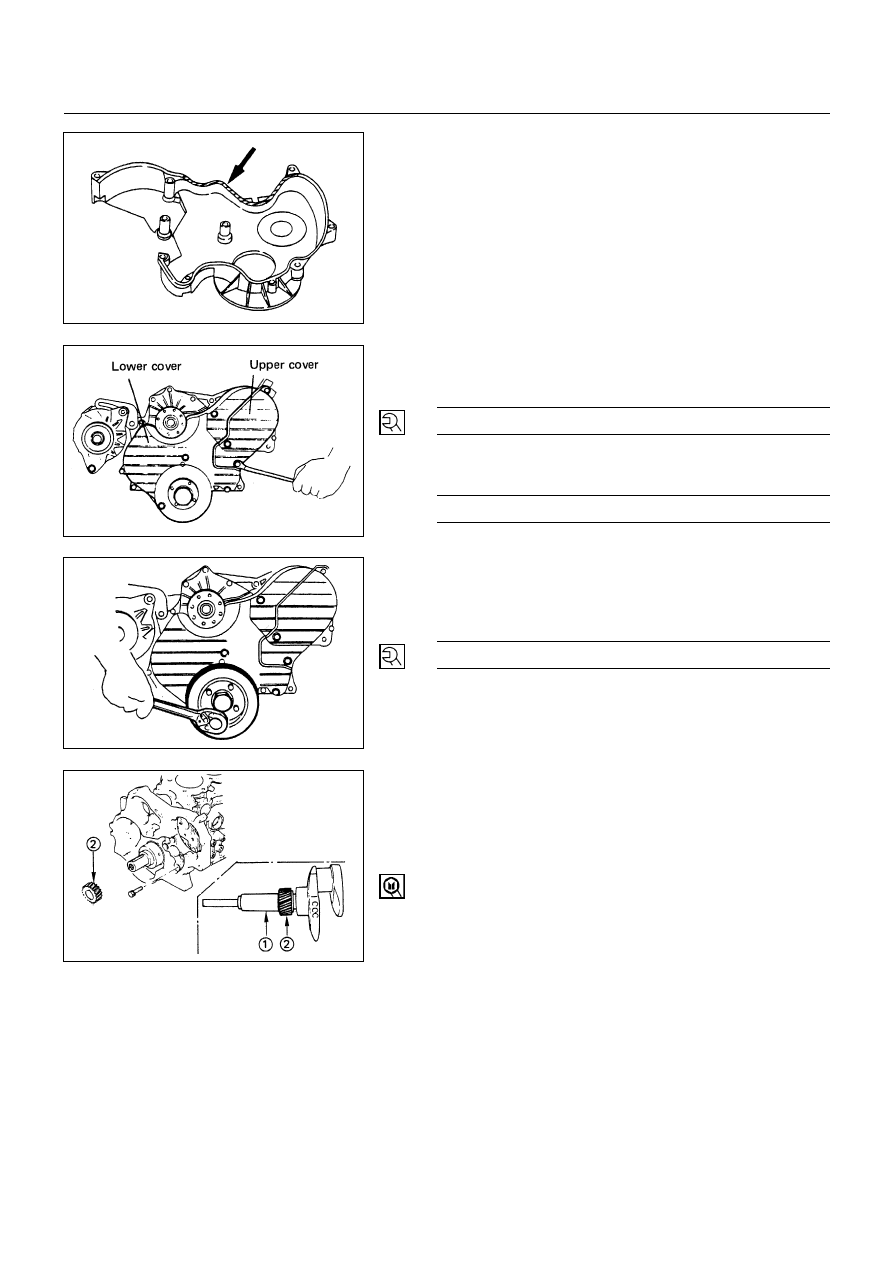

3) Timing Pulley Lower Cover
•

Apply the recommended liquid gasket or its equivalent
to the timing pulley lower cover.

•

Install the lower cover to the timing pulley housing.

•

Use the lower cover guide bolts to prevent the liquid
gasket from running.

2) Timing Pulley Upper Cover
•

Install the upper cover to the lower cover and the
pulley housing.

•

Tighten the timing pulley cover bolts to the specified
torque a little at a time.

Timing Pulley Cover Bolt Torque

N∙m (kg∙m/lb∙ft)



8 (0.81/6)



•

Remove the lower cover guide pin.

Crankshaft Center Pulley Torque

N∙m (kg∙m/lb∙ft)



206 (21/152)



1) Crankshaft Damper Pulley
•

Install the damper pulley and tighten bolts to the
specified torque.

Pulley Bolts Torque

N∙m (kg∙m/lb∙ft)



19 (1.9/14)



3. Timing Gear (Gear Drive Model)

11) Crank Shaft Gear

!

Install the crankshaft gear.

"

Use the crankshaft gear installer

!

 to install the

crankshaft gear

"

.

The crankshaft gear timing mark (“X – X”) must be
facing outward.
Crankshaft Gear Installer: 9-8522-0020-0

6A-43-2.tif

6A-43-3.tif

6A-43-4.tif

6A-43-5.tif
