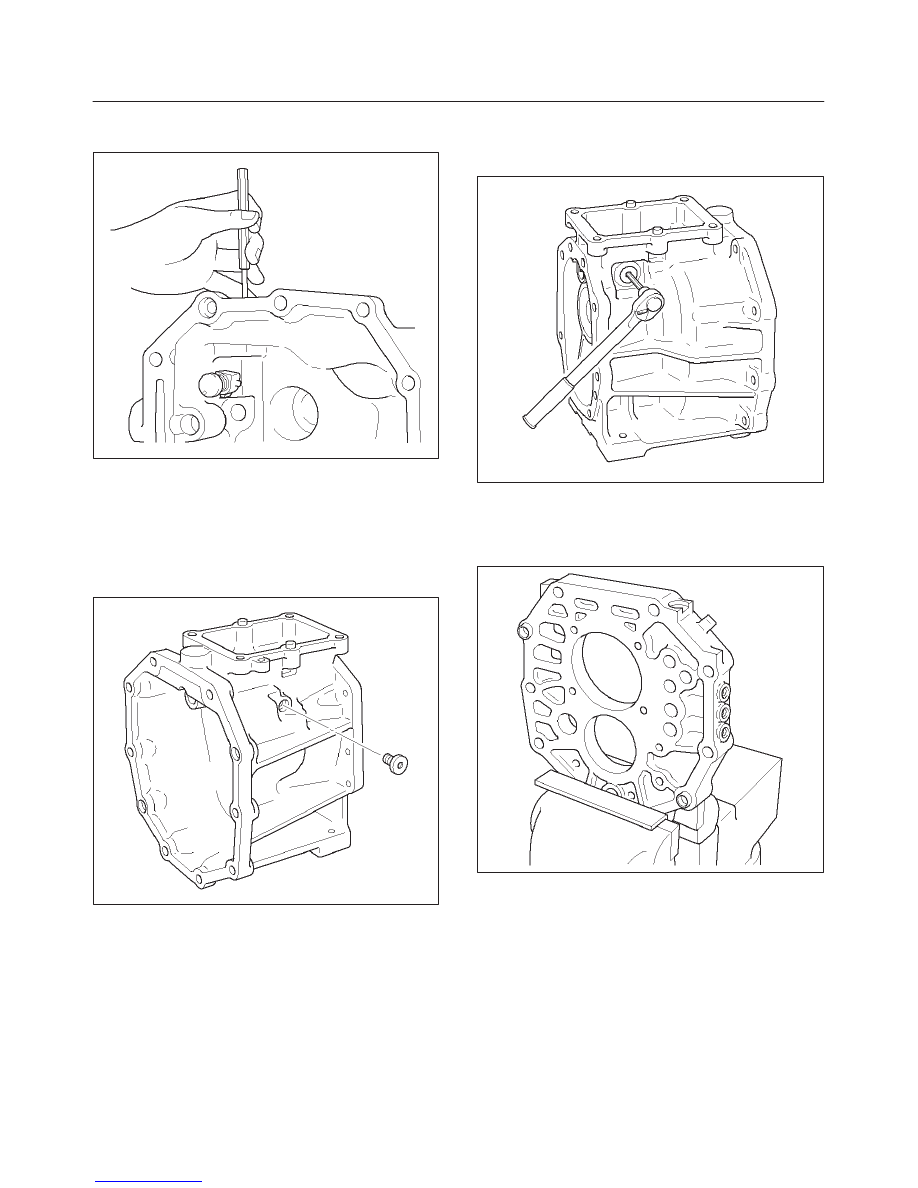

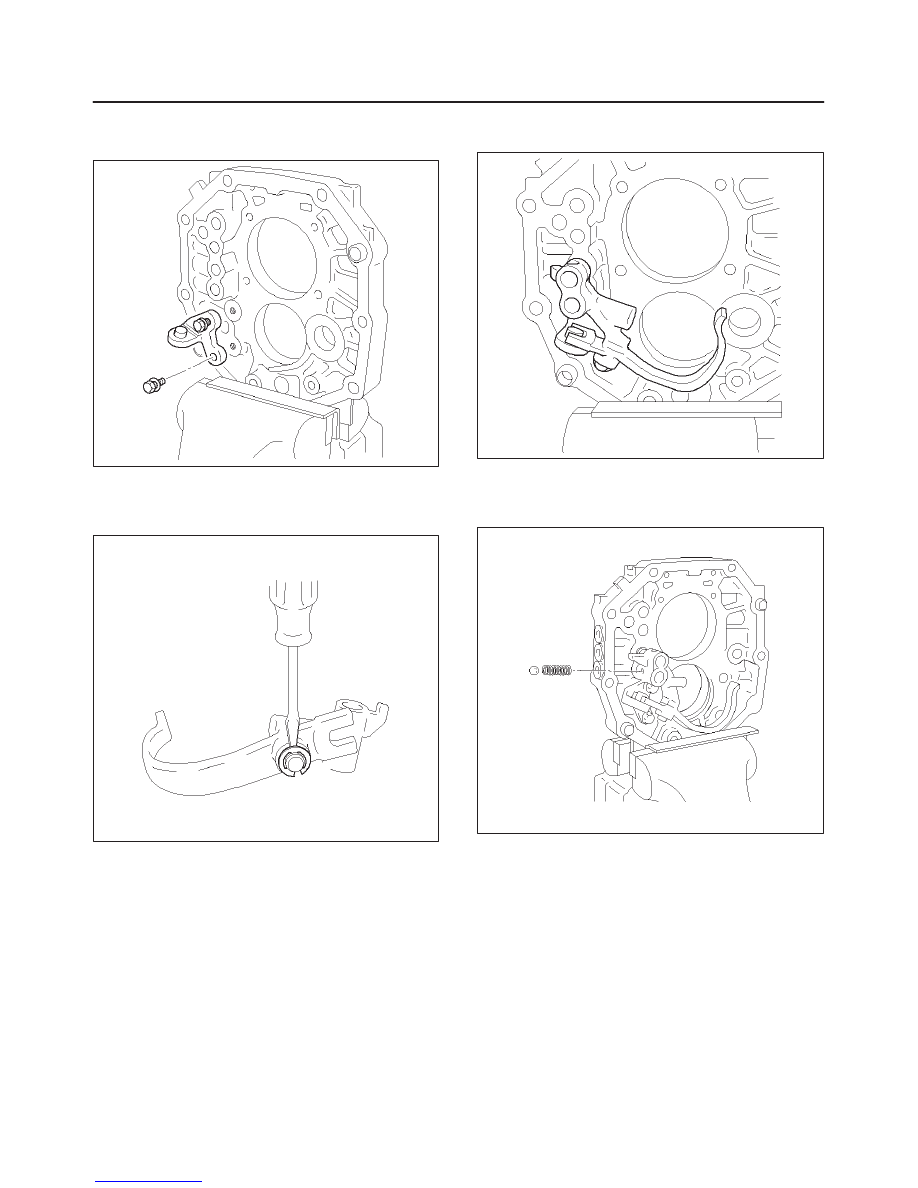

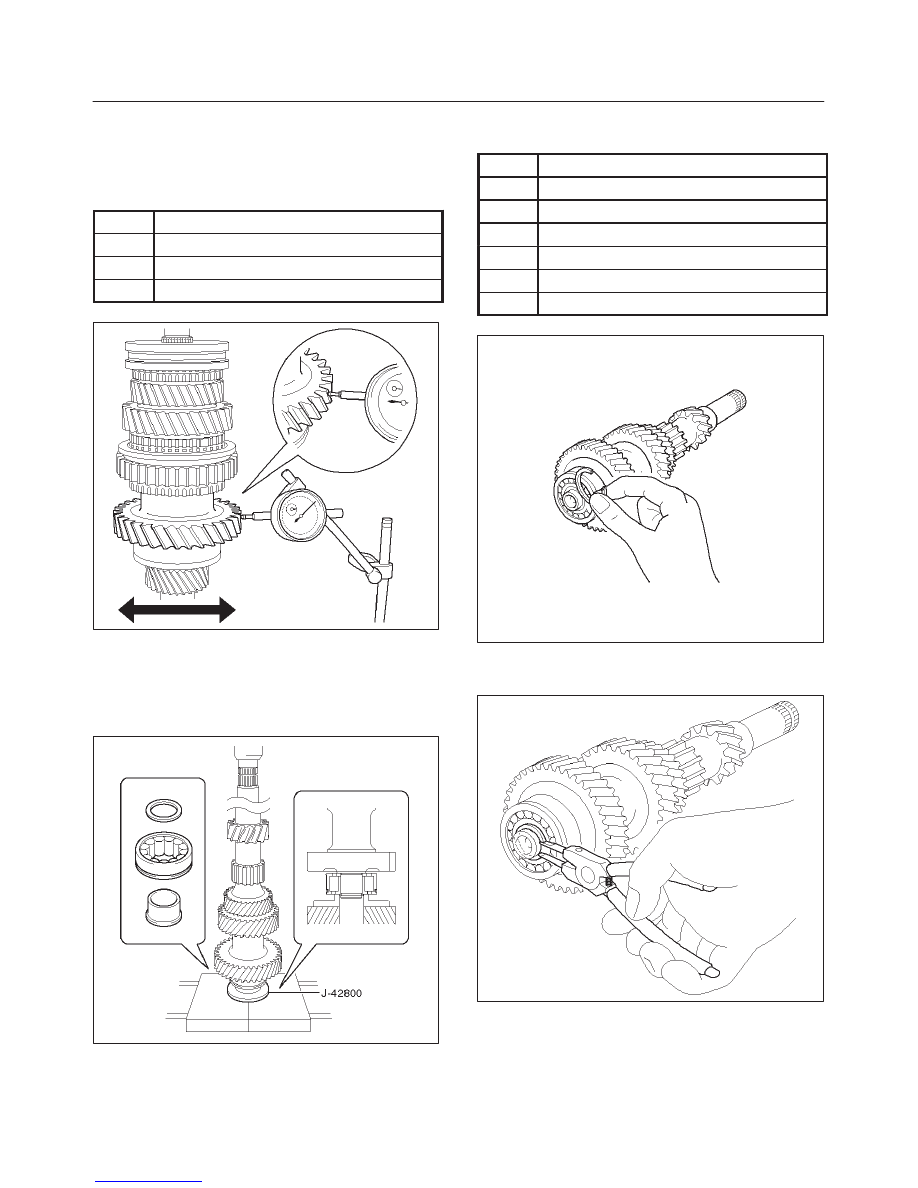

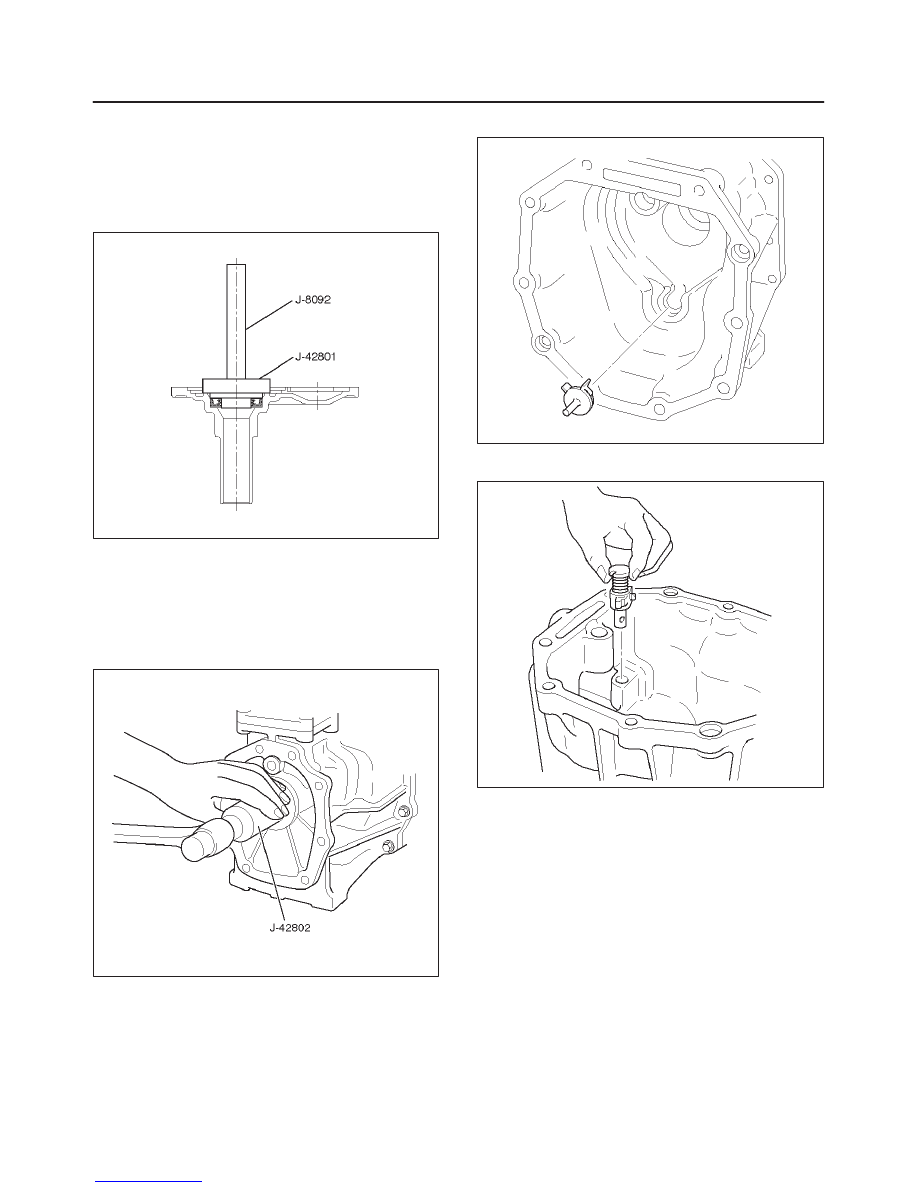

MANUAL TRANSMISSION 7B–45 15. Inspect each gear radial clearance. 1. Mount the mainshaft through the aluminum plate in a vise. 2. Using a dial indicator, measure the radial clearance of each gear. Gear Standard Clearanse 1st 0.020 – 0.073 mm (0.0008 – 0.0029 in) 2nd 0.015 – 0.068 mm (0.0006 – 0.0027 in) 3rd 0.015 – 0.068 mm (0.0006 – 0.0027 in) 226RW071 16. Install the counter gear shaft. 1. Check the new counter front bearing inner race and the side race, as shown. 2. Using installer J–42800 and a press, install the counter gear shaft front bearing. 226RW119 3. Select a snap ring that will allow minimum axial play. Mark Thickness A 2.00 – 2.05 mm (0.079 – 0.081 in) B 2.05 – 2.10 mm (0.081 – 0.083 in) C 2.10 – 2.15 mm (0.083 – 0.085 in) D 2.15 – 2.20 mm (0.085 – 0.087 in) E 2.20 – 2.25 mm (0.087 – 0.089 in) F 2.25 – 2.30 mm (0.089 – 0.091 in) 226RW128 4. Using a snap ring expander, install the new snap ring. 226RW129 |
