Engine Mechanical – V6 Page 6A1–339
Page 6A1–339 Engine Front Cover

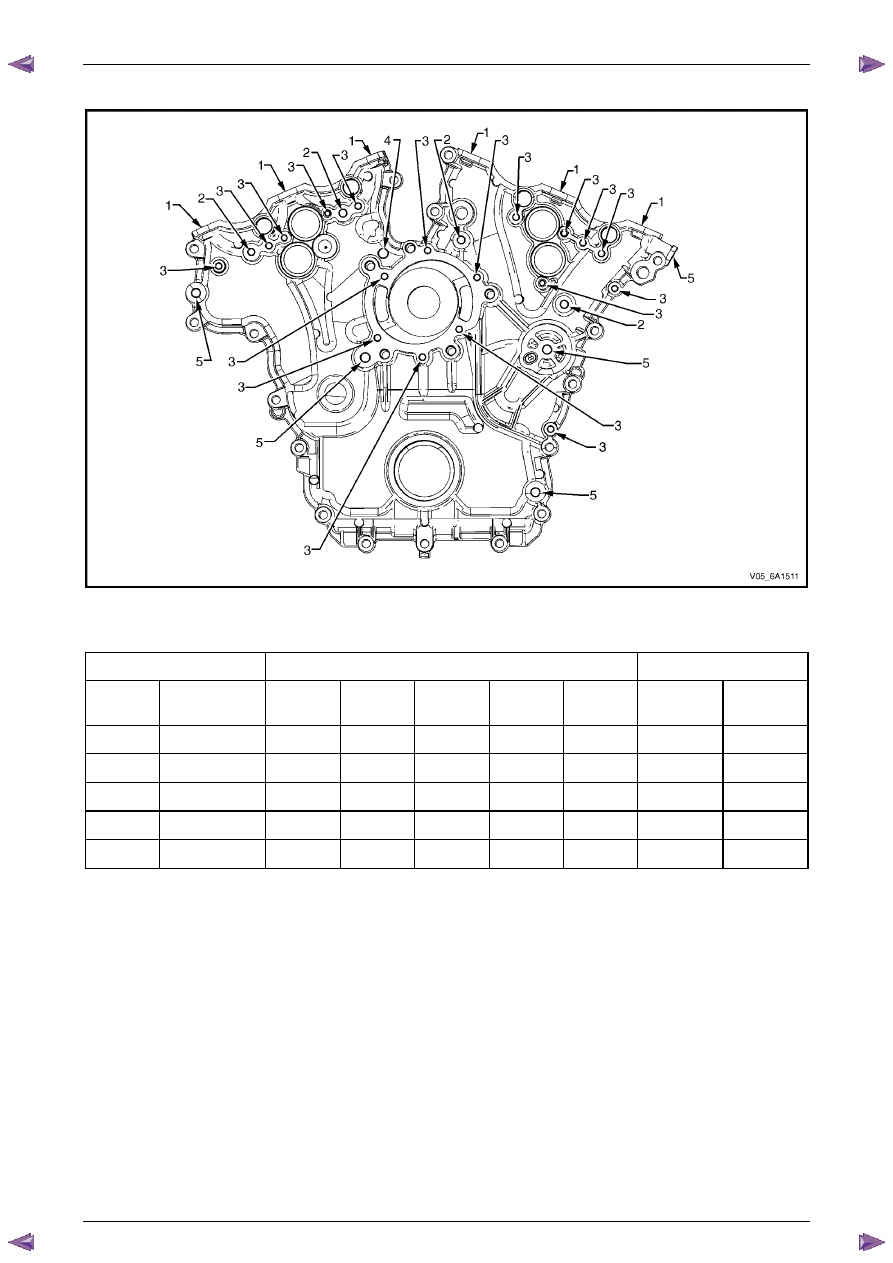

Figure 6A1 – 621 Legend Hole Tool Number J 42385 Max. Depth in mm Number Thread Size Drill Counter- bore Tap Driver Insert Drill Tap
1 M6 x 1.0 201 202 203 204 205 Thru Thru 2 M8 x 1.25 206 207 208 209 210 28.5 23.0 3 M6 x 1.0 201 202 203 204 205 21.5 18.0 4 M10 x 1.5 211 212 213 214 215 Thru Thru 5 M10 x 1.5 211 212 213 214 420 32.5 27.0
|
