ENGINE EXHAUST  6F-11

(2.4L model)



Installation

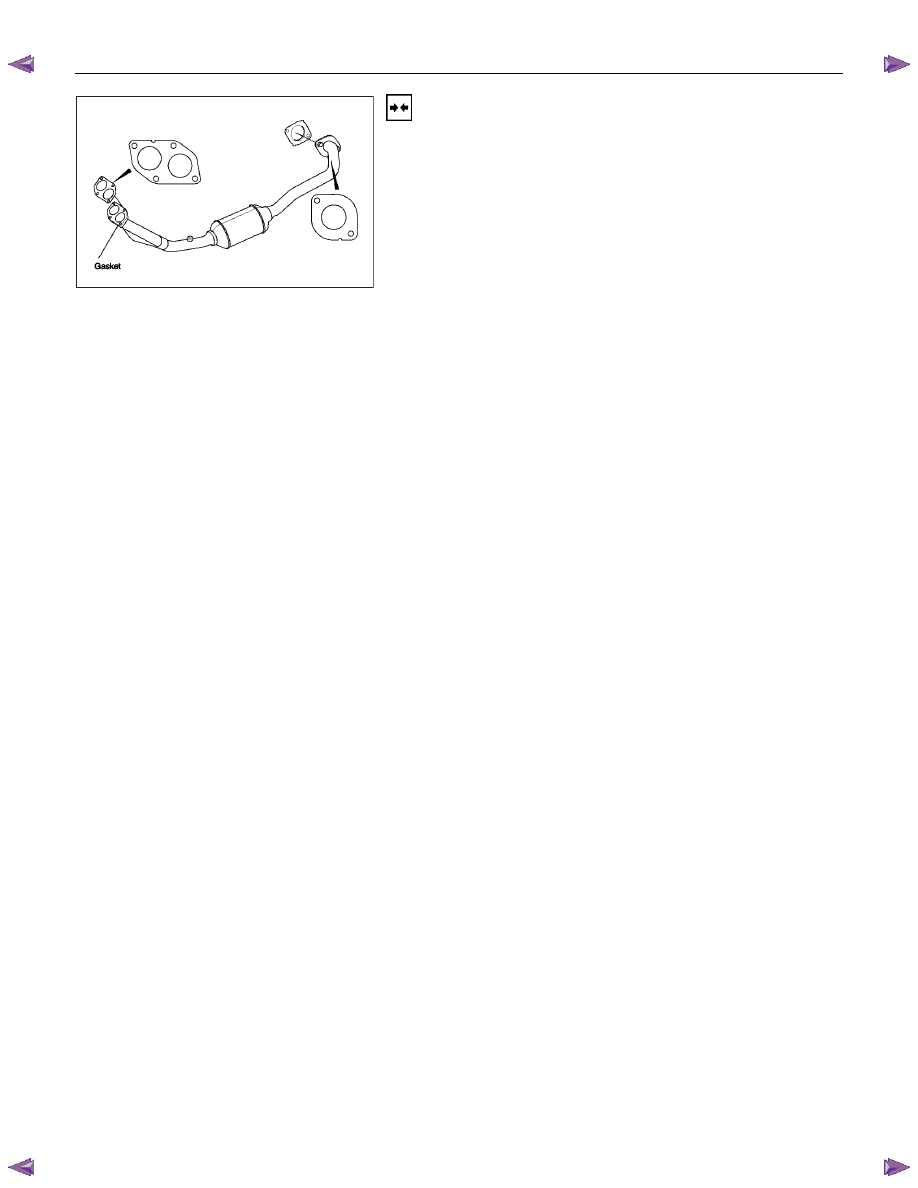

1.  Place new gaskets on the converter front and rear pipes,

and connect the converter to the exhaust pipes.

2.  Tighten the bolts with the specified torque.

3.  Reinstall the bracket bolts and tighten them.


6F-12  ENGINE EXHAUST

Exhaust Silencer

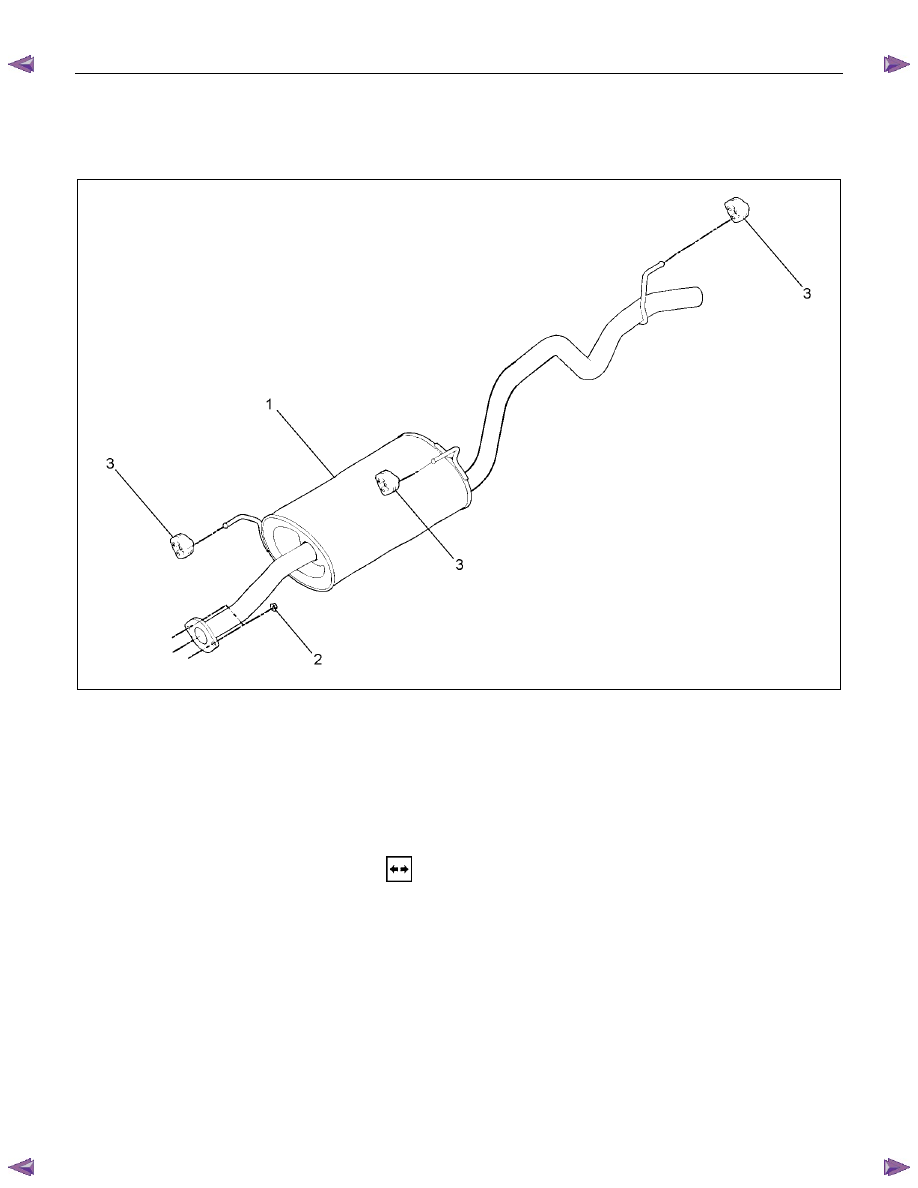

Exhaust Silencer and Associated Parts








RTW46FMF000701

Legend



1. Exhaust Silencer



2. Exhaust Silencer Fixing Nuts



3. Rubber




























Removal

(2.4L)

1.  Disconnect battery ground cable.

2.  Raise the vehicle and support with suitable safety stands.

3.  Remove the damper rubber and nut (2)(3).

4.  Remove exhaust silencer (1).



ENGINE EXHAUST  6F-13








Installation

(2.4L)

1.  Install the exhaust silencer and tighten two nuts and the

damper rubbers.


 Torque:



Bolts: 43 N

⋅⋅⋅⋅m (4.4 kgf⋅⋅⋅⋅m)

6F-14  ENGINE EXHAUST

Main Data and Specifications



Exhaust system



Pipe outside diameter

✕ thickness



Front pipe

mm(in)

44.5

✕ 1.5 (1.75✕0.059)

Middle pipe

mm(in)

50.8

✕ 1.5 (2.00 ✕ 0.059)

Rear pipe

mm(in)

50.8

✕ 1.5 (2.0 ✕ 0.059)





Silencer

Type

Circular section-shell construction

of triple; double skin and end plates, internal

construction of baffles

and perforated tubes.





Number of suspension points
Type
Catalytic converter type (If applicable)

4

Rubber

Three way Catalytic Converter
