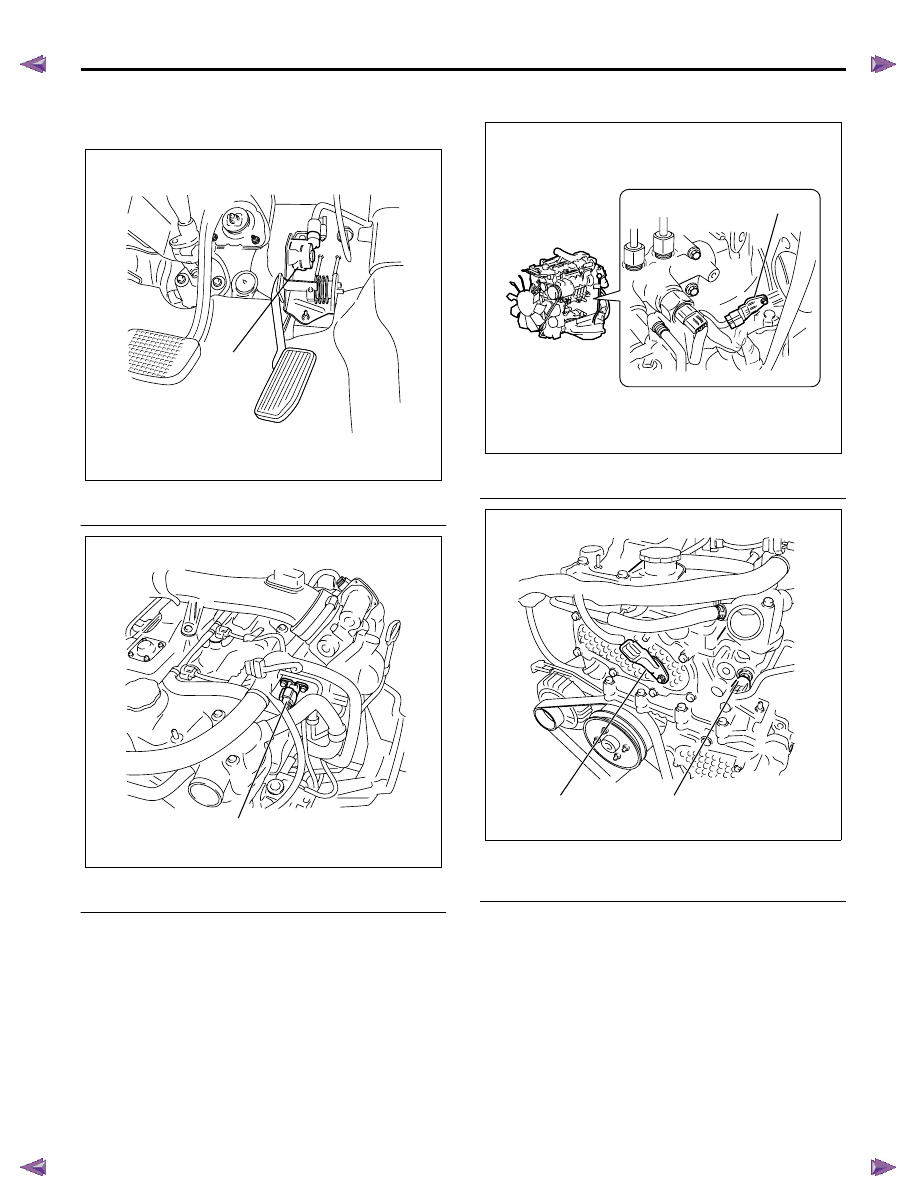

ENGINE CONTROL SYSTEM (4JK1/4JJ1)   6E-27

Component Locator

Engine Controls Component Views

Legend

1. Accelerator pedal position (APP) sensor



Legend

1. Barometric pressure (BARO) sensor (Standard output)



Legend

1. Crankshaft (CKP) sensor



Legend

1. Camshaft position (CMP) sensor
2. Engine coolant temperature (ECT) sensor



RTW56ESH004301

1

RTW76ESH002701

1

RTW76ESH002301

1

RTW56ESH002401

1

2

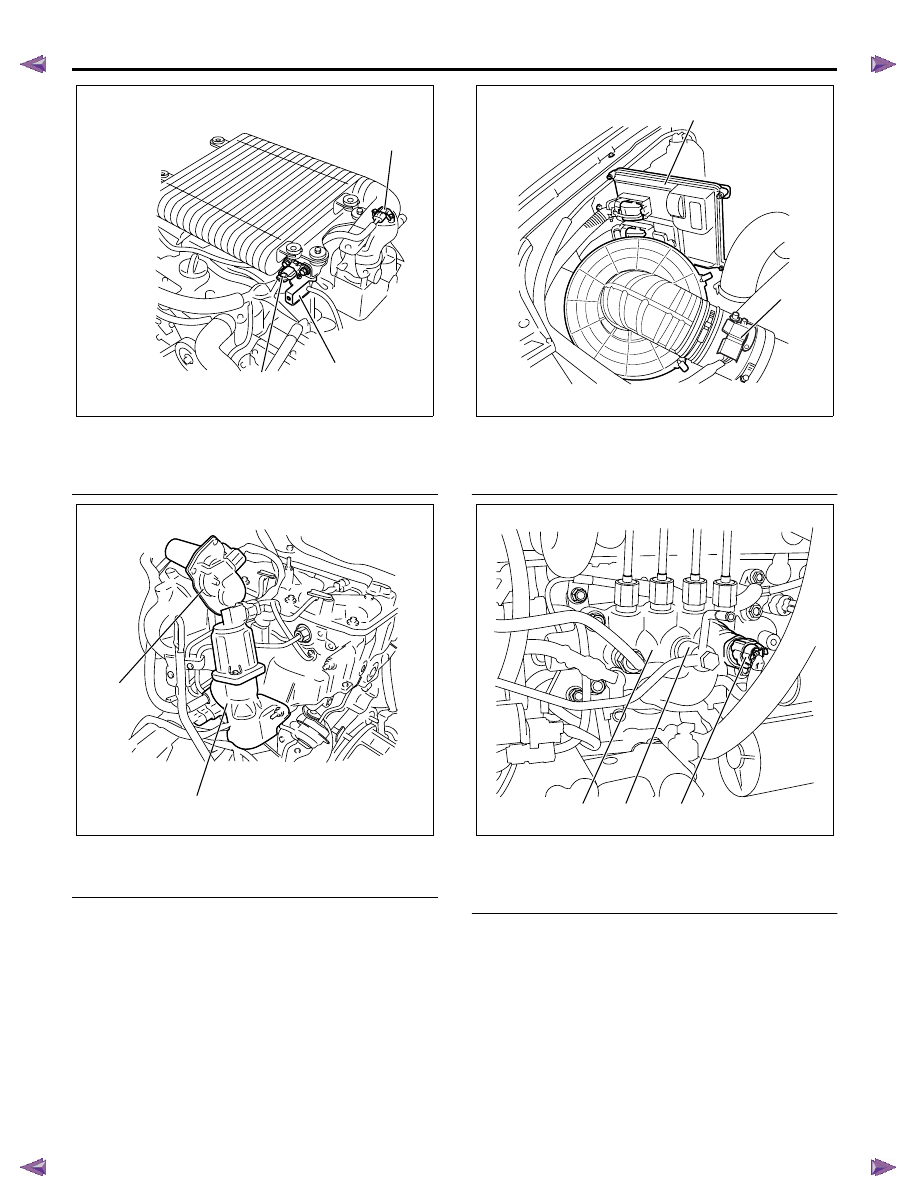

6E-28   ENGINE CONTROL SYSTEM (4JK1/4JJ1)

Legend

1. Boost pressure sensor
2. Turbocharger nozzle control solenoid
3. Barometric pressure (BARO) sensor (High output)



Legend

1. Exhaust gas recirculation (EGR) valve
2. Intake throttle valve



Legend

1. Engine control module (ECM)
2. Mass air flow (MAF) sensor / intake air templature

(IAT) sensor



Legend

1. Fuel rail pressure (FRP) sensor
2. Pressure limiter valve
3. Fuel rail



RTW76ESH003501

1

2

3

RTW56ESH002601

1

2

RTW56ESH003101

1

2

RTW76ESH002101

1

2

3

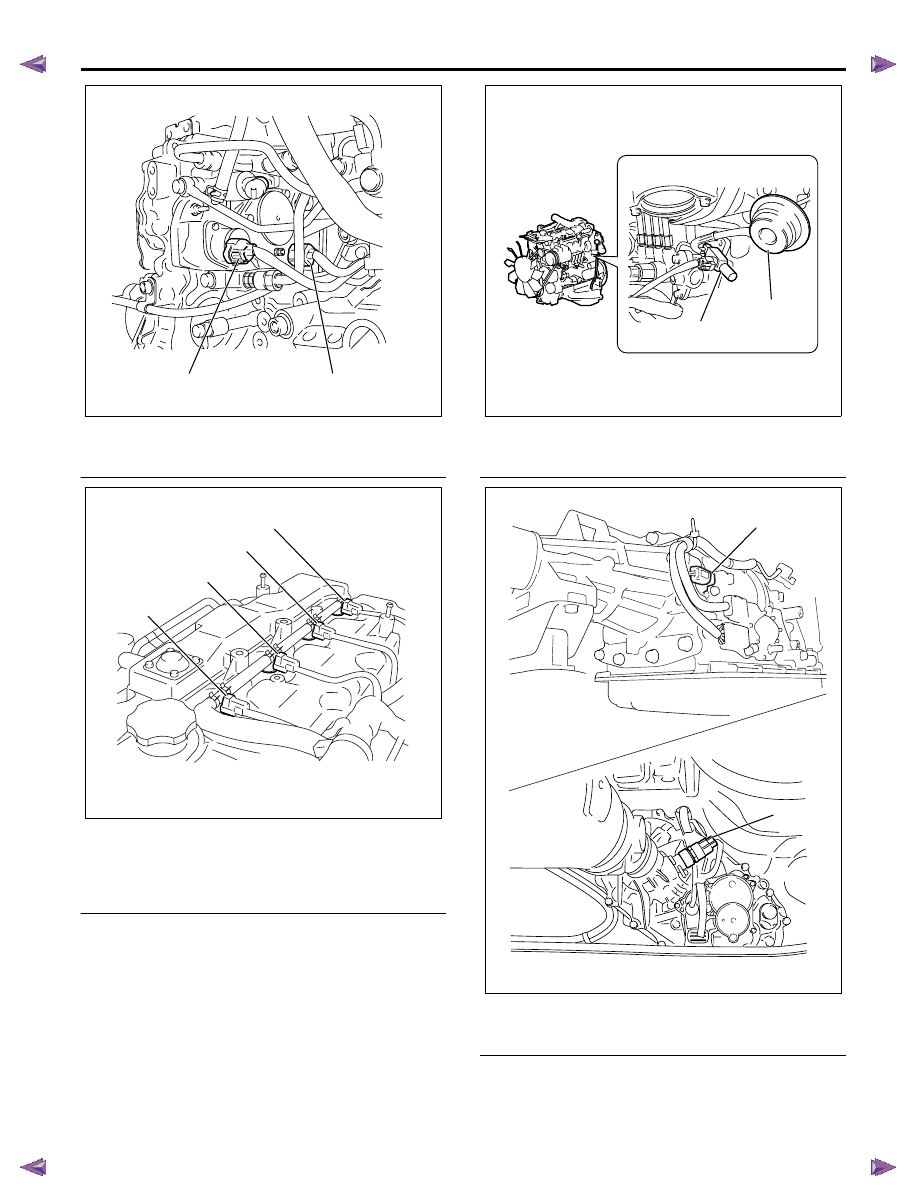

ENGINE CONTROL SYSTEM (4JK1/4JJ1)   6E-29

Legend

1. Fuel temperature (FT) sensor
2. Fuel Rail Pressure (FRP) regulator



Legend

1. Fuel injector No.1 cylinder
2. Fuel injector No.2 cylinder
3. Fuel injector No.3 cylinder
4. Fuel injector No.4 cylinder



Legend

1. Swirl control solenoid valve
2. Swirl control actuator



Legend

1. Vehicle speed sensor (VSS) 2WD with A/T
2. Vehicle speed sensor (VSS) except 2WD with  A/T

RTW56ESH002901

1

2

RTW56ESH003501

1

2

3

4

RTW76ESH002201

1

2

RTW56EMH000301

1

2

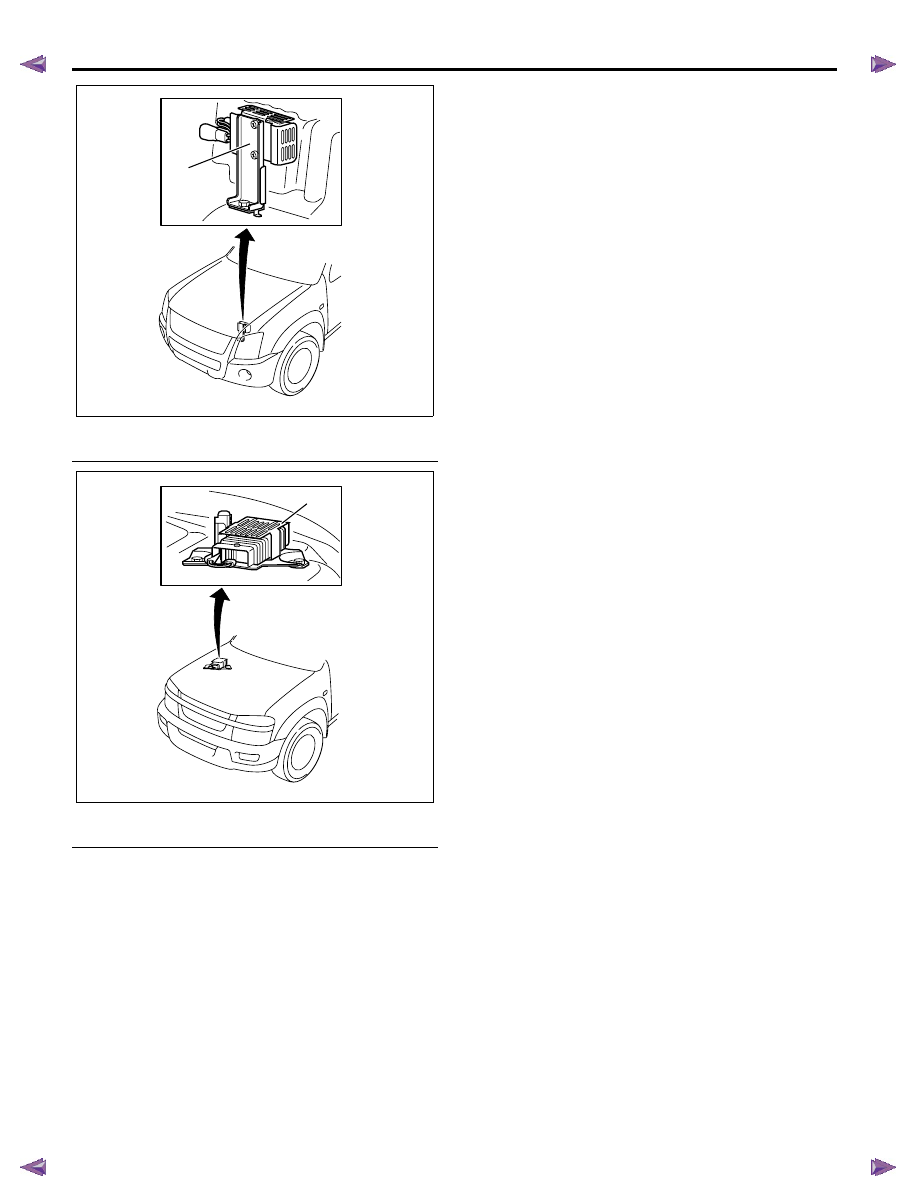

6E-30   ENGINE CONTROL SYSTEM (4JK1/4JJ1)

Legend

1. Fuel pump resistor (A type)

Legend

1. Fuel pump resistor (B type)

RTW76ESH004101

1

RTW76ESH004201

1
