6A-116  ENGINE MECHANICAL (4JK1/4JJ1)

Gear Case Assembly

Components

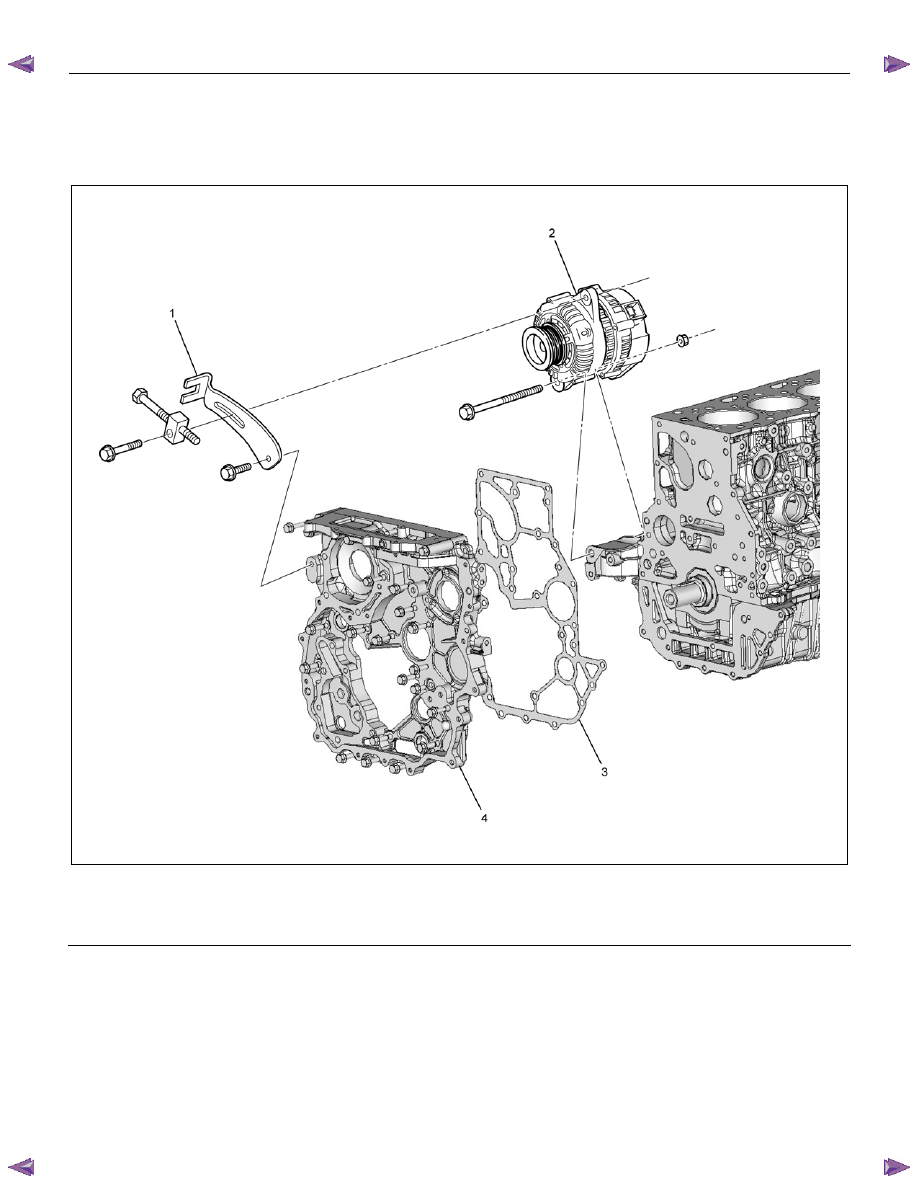

RTW76ALF000601

Legend

 1. Adjust

Plate

 2. Generator



3.

Gasket



  4.  Gear Case Assembly





ENGINE MECHANICAL (4JK1/4JJ1)  6A-117

Removal

1.  Remove the engine assembly.



Refer to removal procedure for “Engine Assembly”

in this manual.

2.  Remove the cylinder head.



Refer to removal procedure for “Cylinder Head” in

this manual.

3.  Remove the adjustment bracket of generator.

4.  Remove the vacuum pump and pipe.

  Refer to removal procedure for “Brake” in this

manual.

5.  Remove the power steering pump.



Refer to removal procedure for “Power Steering” in

this manual.

6.  Remove the water pump.



Refer to removal procedure for “Water Pump” in

this manual.

7.  Remove the fuel supply pump.

  Refer to removal procedure for “Fuel Supply

Pump” in this manual.

8.  Remove the crankshaft pulley.



Refer to removal procedure for “Crankshaft Front

Oil Seal” in this manual.

9.  Remove the gear case cover.



Refer to removal procedure for “Gear Case Cover”

in this manual.

10. Remove the idle gear A and idle gear A shaft, idle

gear C and idle gear C shaft.

  Refer to removal procedure for “Timing Gear

Train” in this manual.

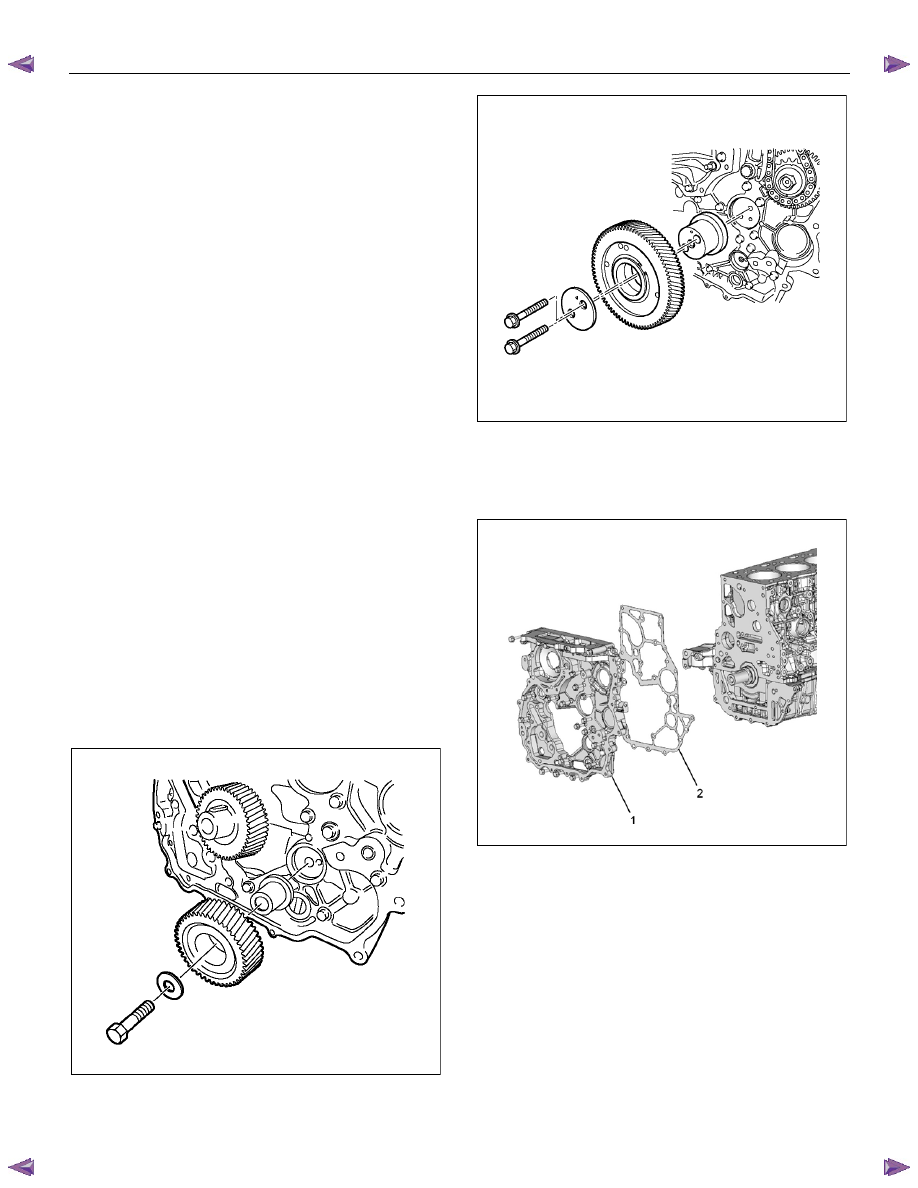

RTW56ASH011401













RTW56ASH011301

11. Remove the oil pump.



Refer to removal procedure for “Oil Pump” in this

manual.

12. Remove the timing gear case (1) and gasket (2).











RTW76ASH001201



6A-118  ENGINE MECHANICAL (4JK1/4JJ1)

Installation

1.  Install the packing of the timing gear case.

• Apply liquid gasket (ThreeBond 1207B or

equivalent) on the joint (1) of the cylinder block

and the crank case.

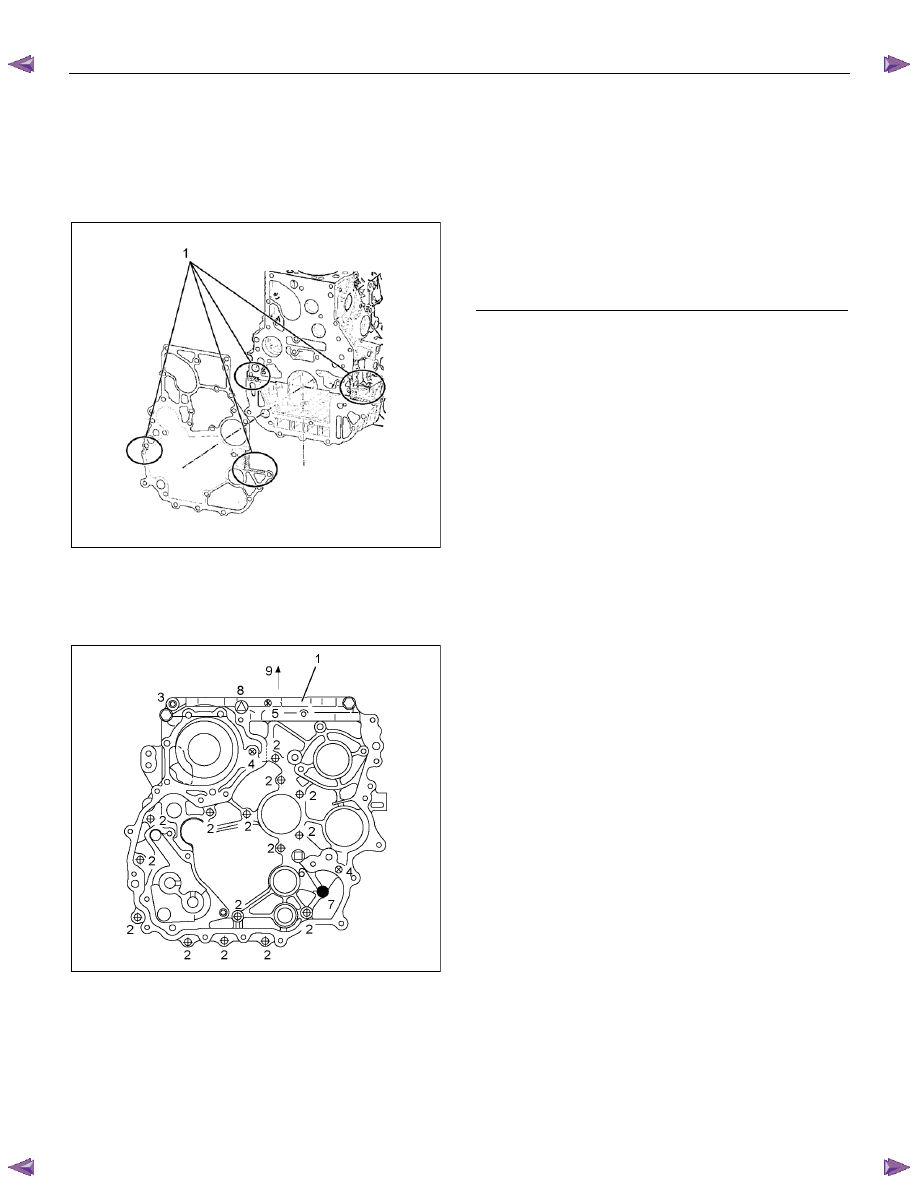

RTW56ASH016301

2.  Install the timing gear case.

•  Install the timing gear case to match with the

dowel pins, install bolts in the order shown in

the illustration.







RTW56ASH022601





Legend

  1.  Gear Case Assembly

  2.  Bolt L = 25 mm (0.98 in)

  3.  Bolt L = 60 mm (2.36 in)

  4.  Bolt L = 45 mm (1.77 in)

  5.  Bolt L = 35 mm (1.38 in)

  6.  Bolt L = 16 mm (0.63 in)

  7.  Bolt L = 20 mm (0.79 in)

  8.  Bolt L = 50 mm (1.97 in)

 9. UP



•  Tighten the bolts to the specified torque.

Tightening torque: 25 N

⋅⋅⋅⋅m (2.5 kg⋅⋅⋅⋅m / 18 lb ft)

• Tighten them in the order shown in the

illustration.

3.  Install the oil pump.

  Refer to installation procedure for “Oil Pump” in

this manual.

4.  Install the idle gear C shaft and idle gear C, idle

gear A shaft and idle gear A.

  Refer to installation procedure for “Timing Gear

Train” in this manual.

5.  Install the gear case cover.



Refer to removal procedure for “Gear Case Cover”

in this manual.

6.  Install the crankshaft pulley.



Refer to removal procedure for “Crankshaft Front

Oil Seal” in this manual.

7.  Install the fuel supply pump.

  Refer to installation procedure for “Fuel Supply

Pump” in this manual.

8.  Install the water pump.



Refer to installation procedure for “Water Pump” in

this manual.

9.  Install the power steering pump.



Refer to removal procedure for “Power Steering” in

this manual.

10. Install the vacuum pump and pipe.

  Refer to removal procedure for “Brake” in this

manual.

11. Install the adjustment bracket of generator.



Tighten the bolts to the specified torque.

Tightening torque: 25 N

⋅⋅⋅⋅m (2.5 kg⋅⋅⋅⋅m / 18 lb ft)

12. Install the cylinder head.



Refer to installation procedure for “Cylinder Head”

in this manual.

13. Install the engine assembly.

  Refer to installation procedure for “Engine

Assembly” in this manual.



ENGINE MECHANICAL (4JK1/4JJ1)  6A-119

Torque Specifications

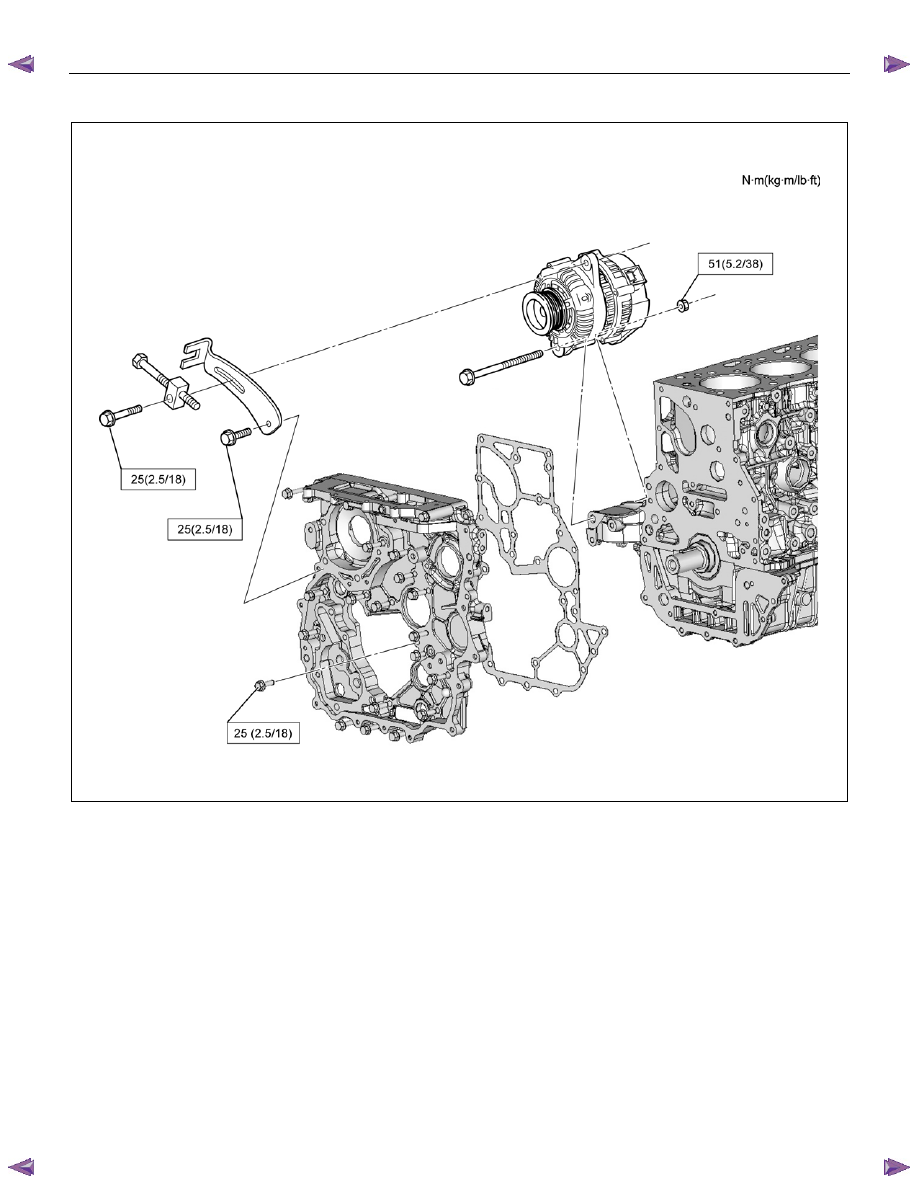

RTW76ALF000701
