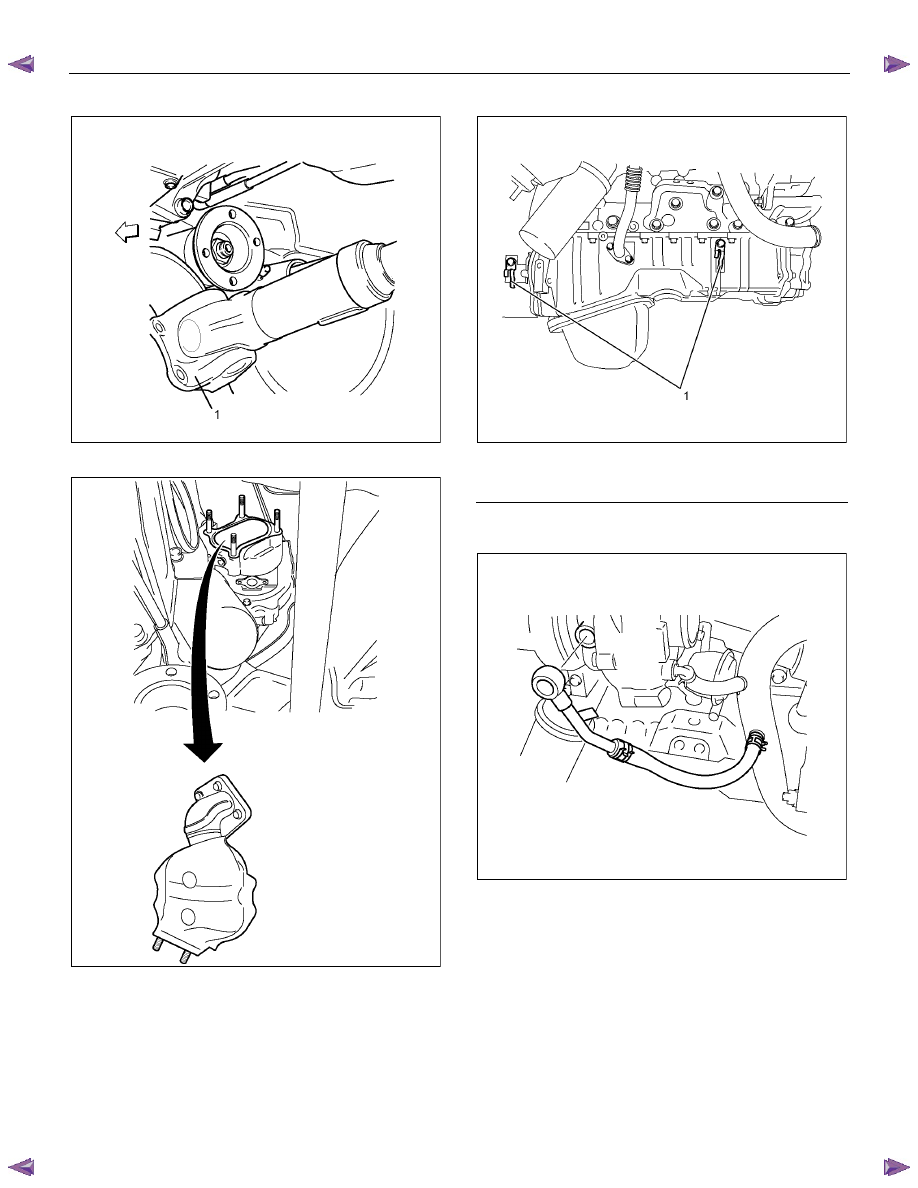

6A-76  ENGINE MECHANICAL (4JK1/4JJ1)

24. Disconnect the Front drive shaft (1). (4×4)










RTW76ASH002301

25. Remove the catalyst converter.





RTW56ALH000201





26. Remove the A/T oil cooler pipe bracket (A/T).










RTW56ASH025101

Legend

  1.  A/T Oil Cooler Pipe Bracket





27.

Remove the turbocharger water return pipe and

hose.











RTW56ASH019001





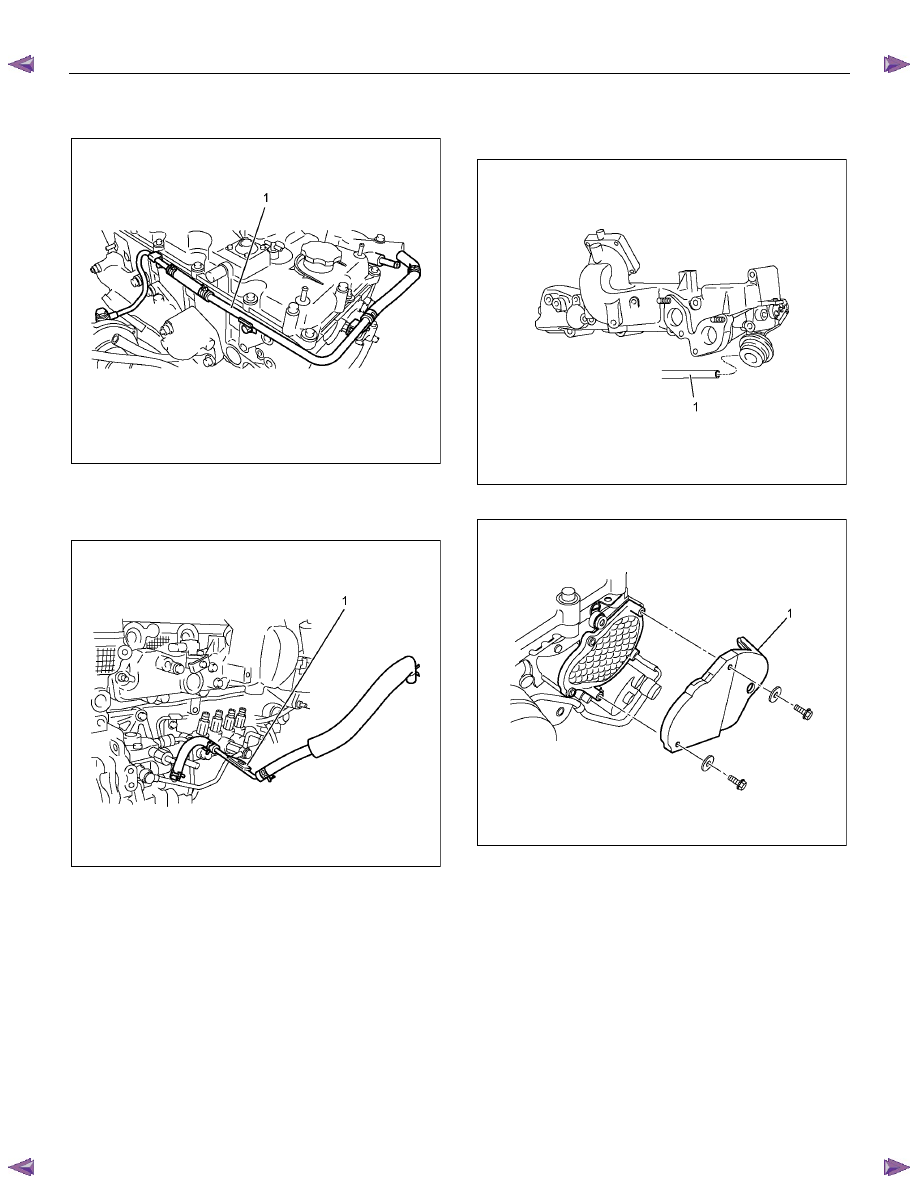

ENGINE MECHANICAL (4JK1/4JJ1)  6A-77

28. Remove the turbocharger water feed pipe (1) and

hose.









RTW56ASH019101

29. Remove the turbocharger engine oil feed pipe.

30. Remove the engine oil level gauge guide tube.

31. Remove the fuel return pipe and hose (1).









RTW56ASH019201





32. Remove the fuel injection pipe clip.

33. Remove the fuel injection pipe.

34. Remove the vacuum hose (1).










RTW66ASH003101

35. Remove the noise cover (1).











RTW56CSH001401



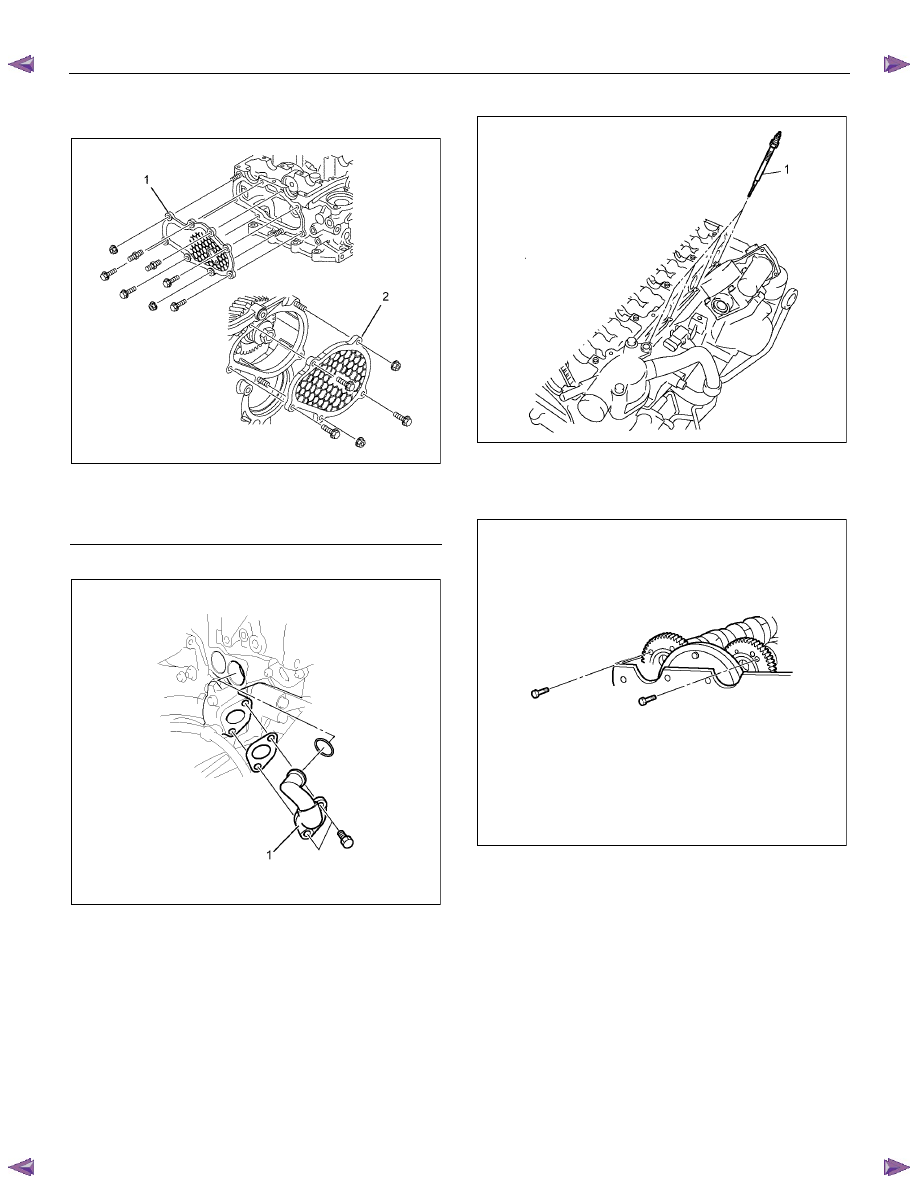

6A-78  ENGINE MECHANICAL (4JK1/4JJ1)

36. Remove the timing chain cover lower.

37. Remove the timing chain cover upper.









RTW56CSH001501

Legend

  1.  Timing Chain Cover Upper

  2.  Timing Chain Cover Lower





38. Remove the water by pass pipe (1).










RTW56ASH008401





39. Remove the glow plug (1).







RTW56ASH019301

40. Remove the cylinder head cover.



Refer to “Cylinder Head Cover”.

41. Install the lock bolt for camshaft scissor gear.













RTW56ASH007101



42. Remove the fuel injector assembly.

43. Remove the baffle plate.



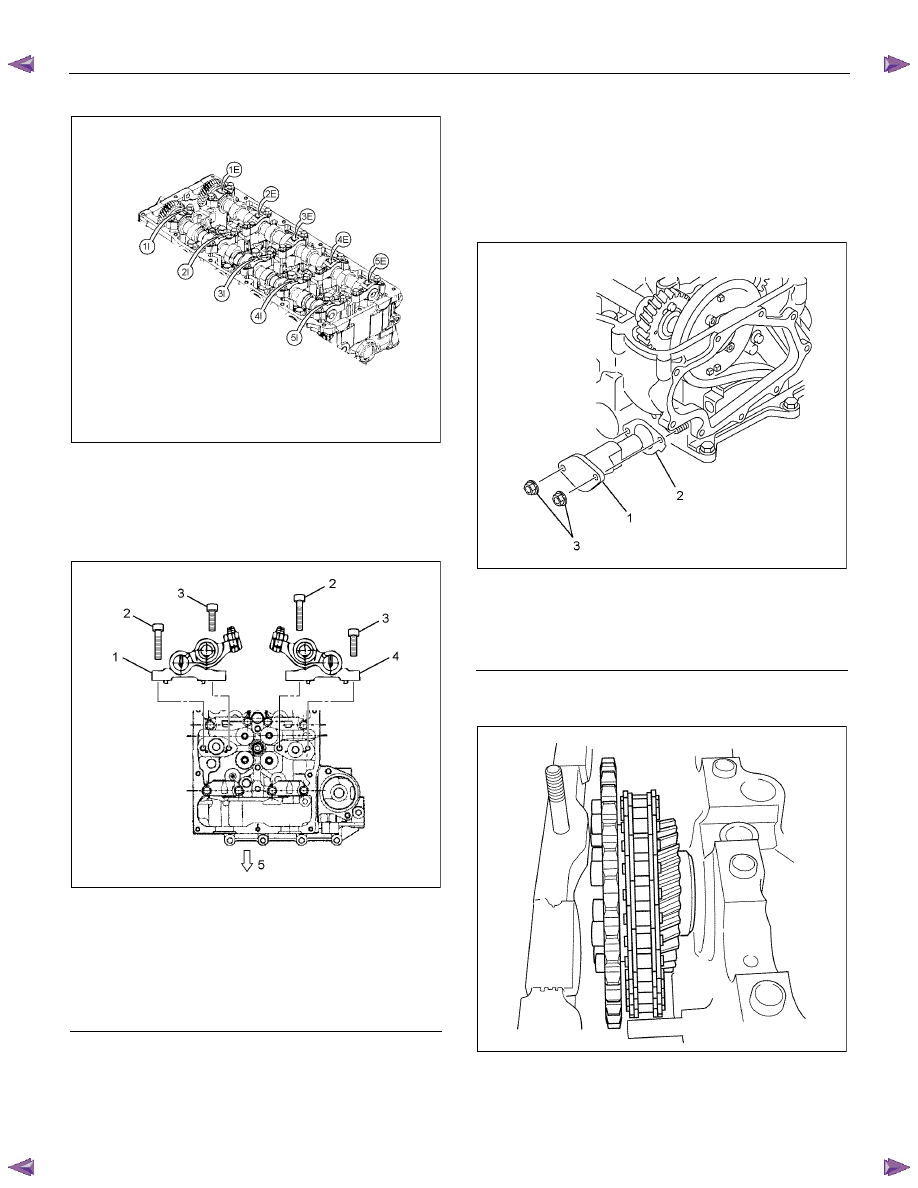

ENGINE MECHANICAL (4JK1/4JJ1)  6A-79

44. Remove the camshaft bearing cap.










RTW56ASH018401

45. Remove the camshaft.

46. Remove the rocker arm shaft assembly.

Note:
Keep the removed rocker arm shaft assembly properly
so that they may be put back to the original place.







RTW56ASH012201

Legend

  1.  Exhaust Rocker Arm Shaft Assembly

 2. Bolt

(Long)

 3. Bolt

(Short)

  4.  Intake Rocker Arm Shaft Assembly

 5. Front







Note:
Pay full attention so as not to drop the parts in the gear
case of the front part of the cylinder head or a hole into
which oil pours back in the front.

Note:
Remember the original position.

47. Remove the timing chain tensioner.







RTW56CSH003701

Legend

  1.  Timing Chain Tensioner

 2. Gasket

 3. Nut





48. Remove the idle gear D.

•  Timing chain is dropped behind.







RTW56ASH022101
