BRAKES  5C-45

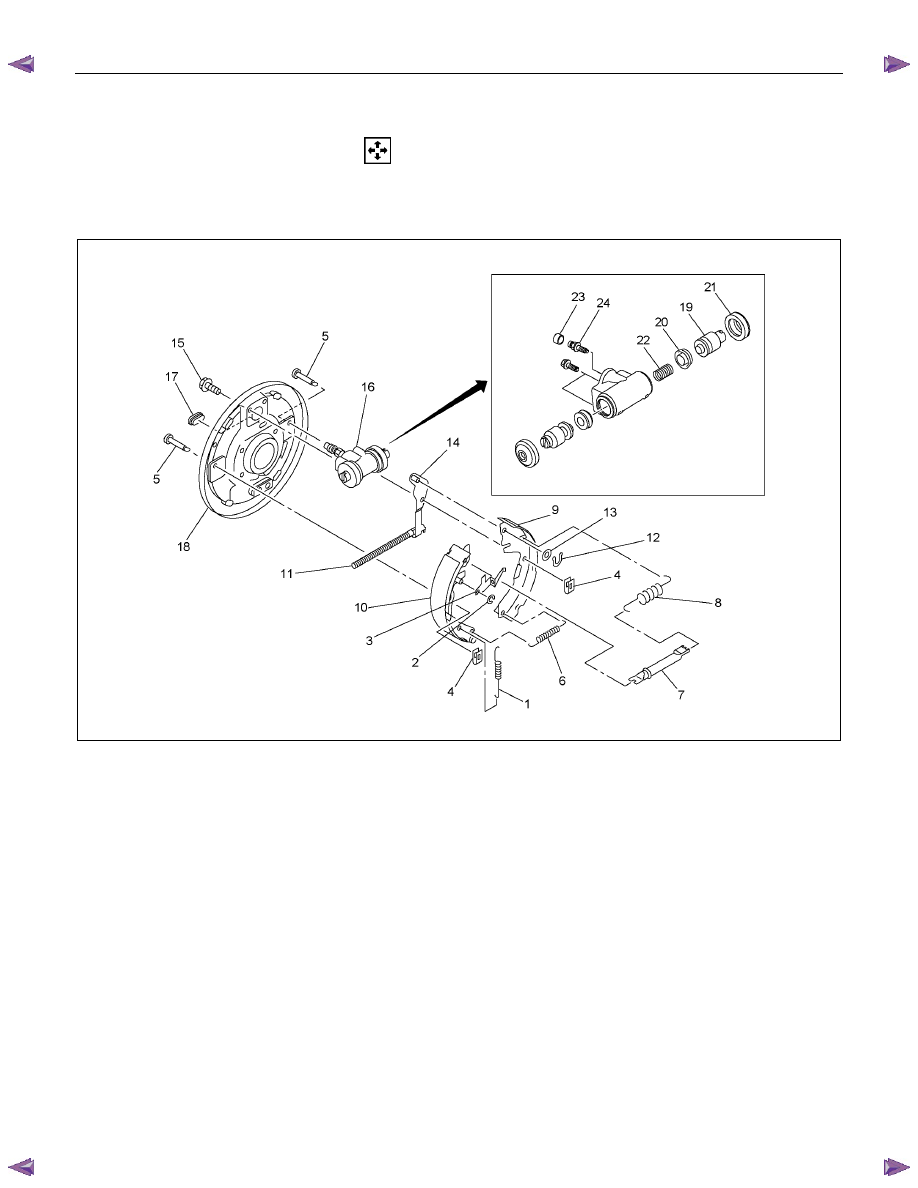

REAR DRUM BRAKE ASSEMBLY

  DISASSEMBLY


First, disassemble the brake drum. Then disassemble the rear brake assembly.
Refer to the “REAR AXLE” section for the brake drum disassembly procedure.









RTW75CMF001001



MAJOR COMPONENTS

Disassembly Steps







1. Spring; adjuster



2. Ring; Adjuster lever



3. Lever; adjuster

▲  4. Spring; Shoe hold


5. Pin; Shoe hold

▲  6. Spring; Shoe to shoe, lower


7. Adjuster assembly



8. Spring; shoe to shoe, upper



9. Shoe; leading





  10. Shoe; trailing
  11. Spring; lever return
 12.

Retainer

  13. Washer; lever
  14. Lever; parking
  15. Bolt; wheel cylinder
  16. Wheel cylinder assembly
 17.

Cover

  18. Back plate


MINOR COMPONENTS

Disassembly Steps
Wheel Cylinder Assembly





  19. Piston assembly
  20. Cup; piston
  21. Boot; piston




  22. Return spring
  23. Cap; bleeder
 24.

Bleeder



5C-46  BRAKES









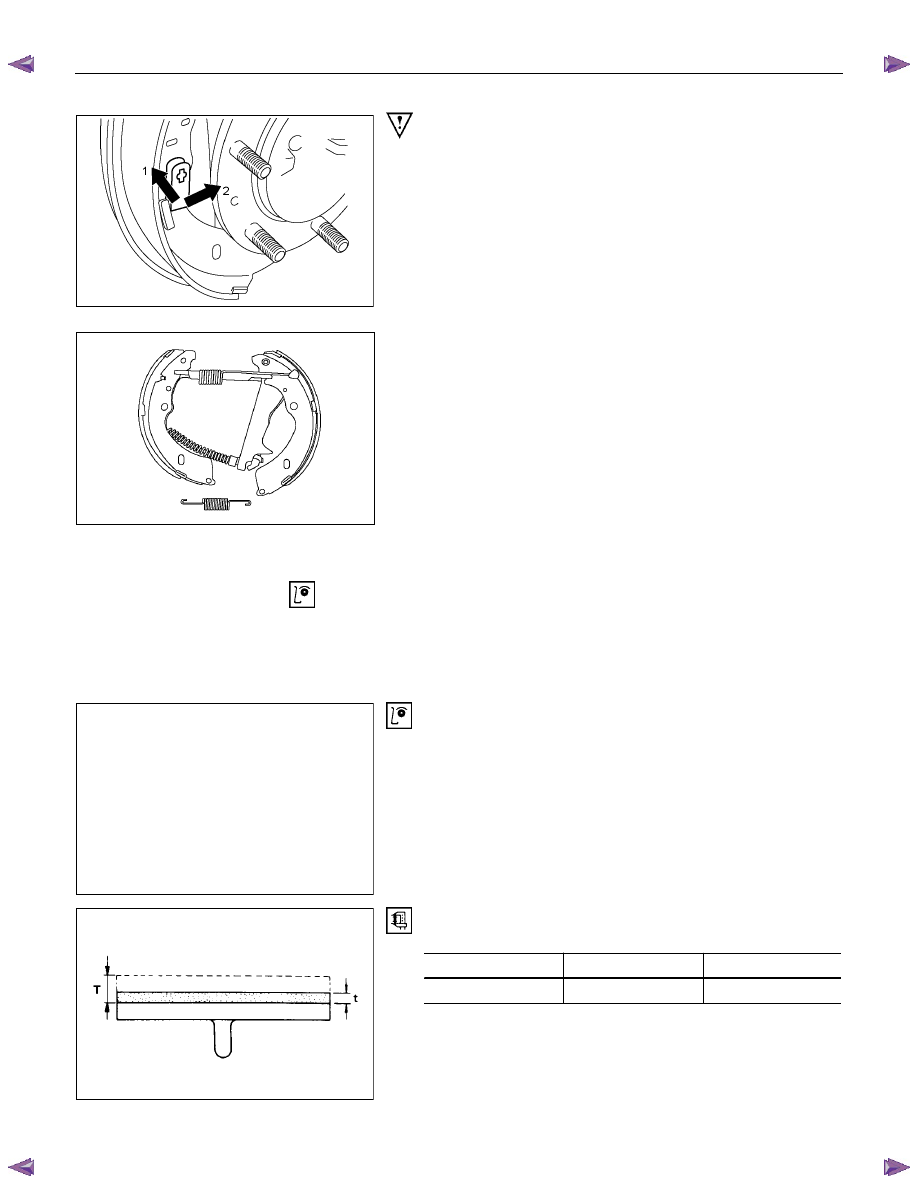

RUW55CSH000401





Important Operations

4.  Spring; shoe hold
Push the shoe hold spring toward the brake shoe and hold it
(1).  Rotate the spring to remove it from the shoe hold pin (2).






6.  Spring; shoe to shoe, lower
Slide the brake shoes and lower spring toward the ground.
Remove the lower spring.




  INSPECTION AND REPAIR

Make necessary correction or parts replacement if wear damage or any other abnormal conditions are found
through inspection.





• Brake drum
• Back plate
• Brake lining
• Wheel cylinder body
• Piston
• Piston cup
• Return spring







Visual check

Inspect the following parts for wear scuffs, scratches,
corrosion, stains, deterioration, or other abnormal conditions.











Thickness of the Brake Lining

Thickness mm

(in)

standard (T)

Limit (t)

4

×2, 4×4

5.0 (0.197)

1.0 (0.039)




BRAKES  5C-47







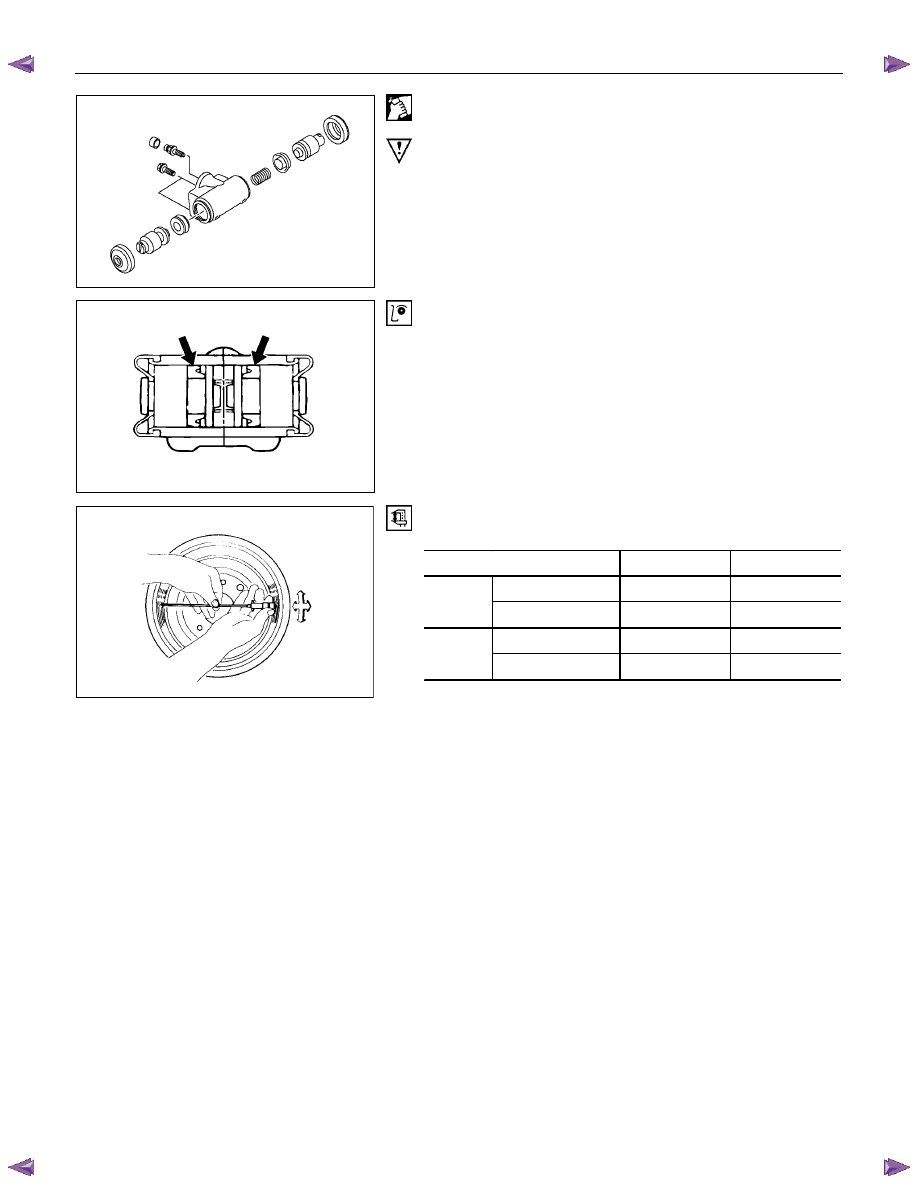

Clean wheel Cylinder Parts

Always use clean brake fluid to clean wheel cylinder parts.
Note:
Do not use mineral based cleaning solvents such as
gasoline, kerosene, acetone, paint thinner, or carbon
tetrachloride.






Piston Cups

Inspect the piston cups for wear, distortion, fatigue or other
abnormal conditions.







Measuring the Brake Drum

mm (in)



 Standard

Limit

Inside diameter

254 (10.000)

255.5 (10.059)

4

×2

(Except HIGH

RIDE)

Run out

0.08 (0.003)

0.15 (0.006)

Inside diameter

295 (11.614)

296.5 (11.673)

4

×2

(HIGH RIDE)

4

×4

Run out

0.08 (0.003)

0.15 (0.006)

5C-48  BRAKES

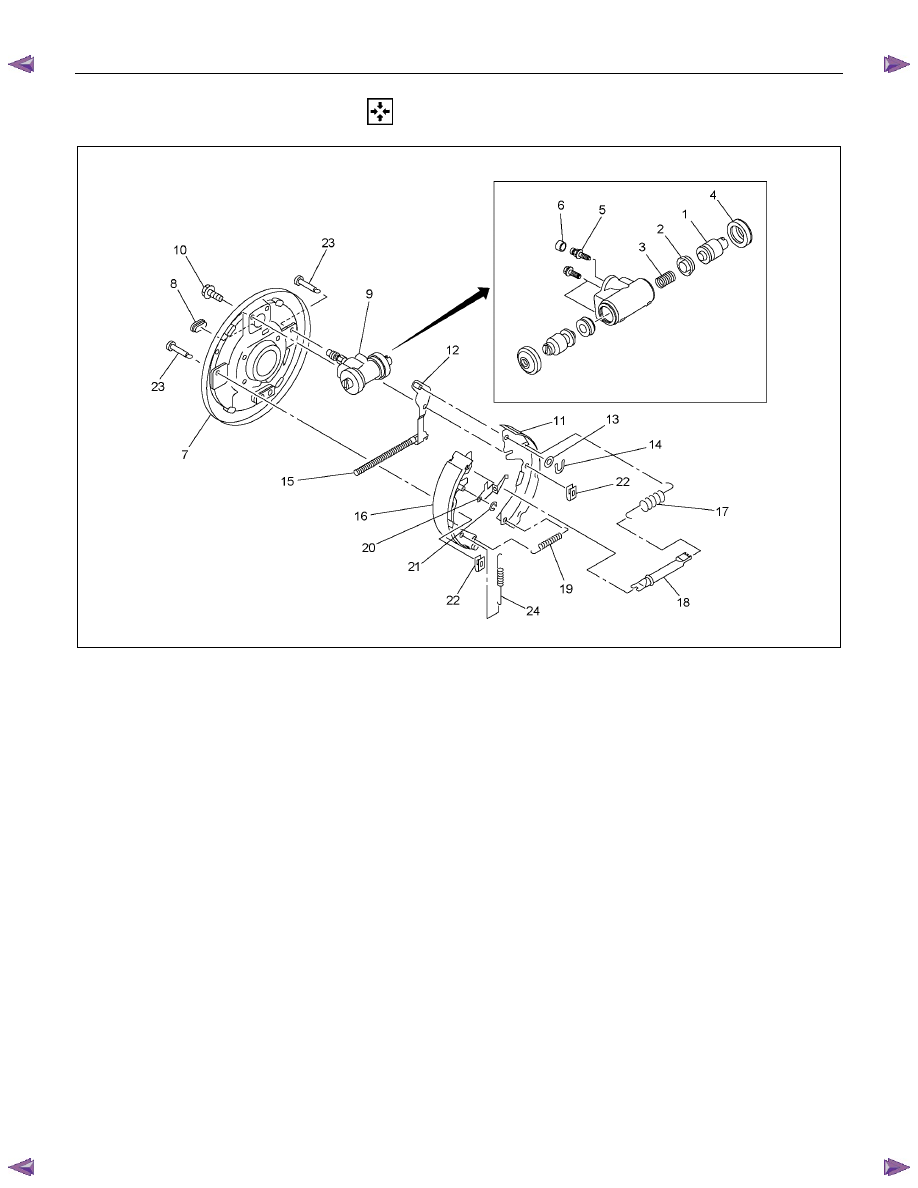

  REASSEMBLY










RTW75CMF000601



MINOR COMPONENTS

Reassembly Steps
Wheel cylinder Assembly





▲ 1. Piston assembly
 2.

Cup;

piston

 3.

Return

spring





 4.

Boot;

piston

▲ 5. Bleeder
 6.

Cap;

bleeder



MAJOR COMPONENTS

Reassembly Steps





 7.

Back

plate

 8.

Cover

▲  9. Wheel cylinder assembly
▲10. Bolt; wheel cylinder
▲11. Shoe; leading
▲12. Lever; parking
▲13. Washer; lever
▲14. Retainer
  15. Spring; lever return




▲16. Shoe; trailing
▲17. Spring; shoe to shoe, upper
▲18. Adjuster assembly
  19. Spring; shoe to shoe; lower
▲20. Lever; adjuster
▲21. Ring; Adjuster lever
▲22. Spring; shoe hold
▲23. Pin; shoe hold
 24.

Spring;

adjuster
