10-82  CAB

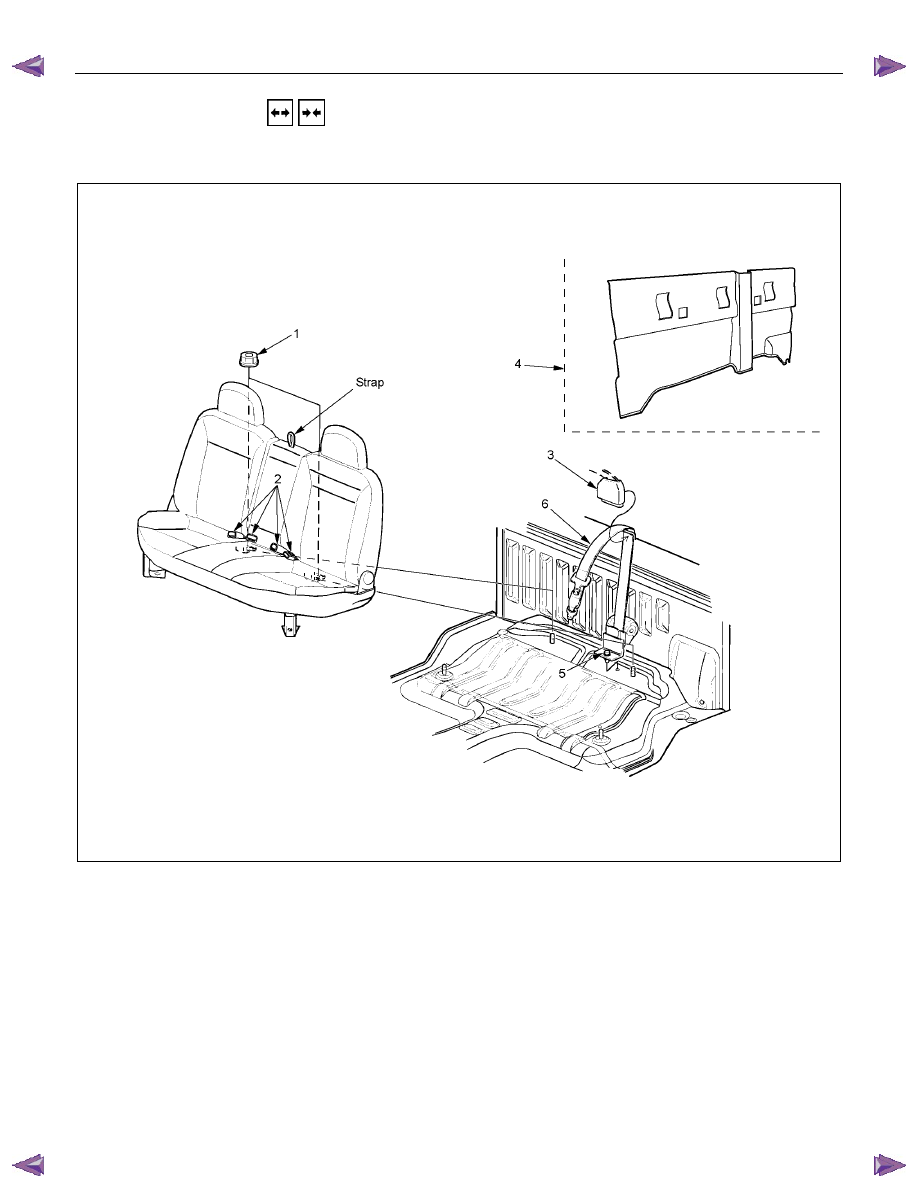

  REMOVAL AND INSTALLATION

(REAR CENTER SEAT BELT/REAR SEAT BELT BACKLE)







RTW3A0LF000901



Removal Steps

 1.

Nut



2. Rear seat belt buckle

▲ 3. Cover
▲  4. Rear end trim cover
 5.

Bolt



6.  Rear center seat belt





Installation Steps

▲  6.  Rear center seat belt
▲ 5. Bolt


4. Rear end trim cover

 3.

Cover



2. Rear seat belt buckle

▲ 1. Nut




CAB  10-83

RTW3A0SH000601



Important Operations - Removal

3. Cover

•  Pry the lower portion of the cover and remove it.







4.  Rear End Trim Cover

•  Refer to Interior Trim Panels in this section.

RTW3A0SH001601

Important Operations - Installation

6.  Rear Center Seat Belt

•  Install the seat belt webbing through the through ring on

the back panel as shown in the illustration.




























5.  Bolt: Rear Center Seat Belt to Floor Panel

Torque N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)



1.  Nut: Rear Seat Assembly/Rear Seat Belt Buckle to Floor

Panel

Torque N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)





10-84  CAB

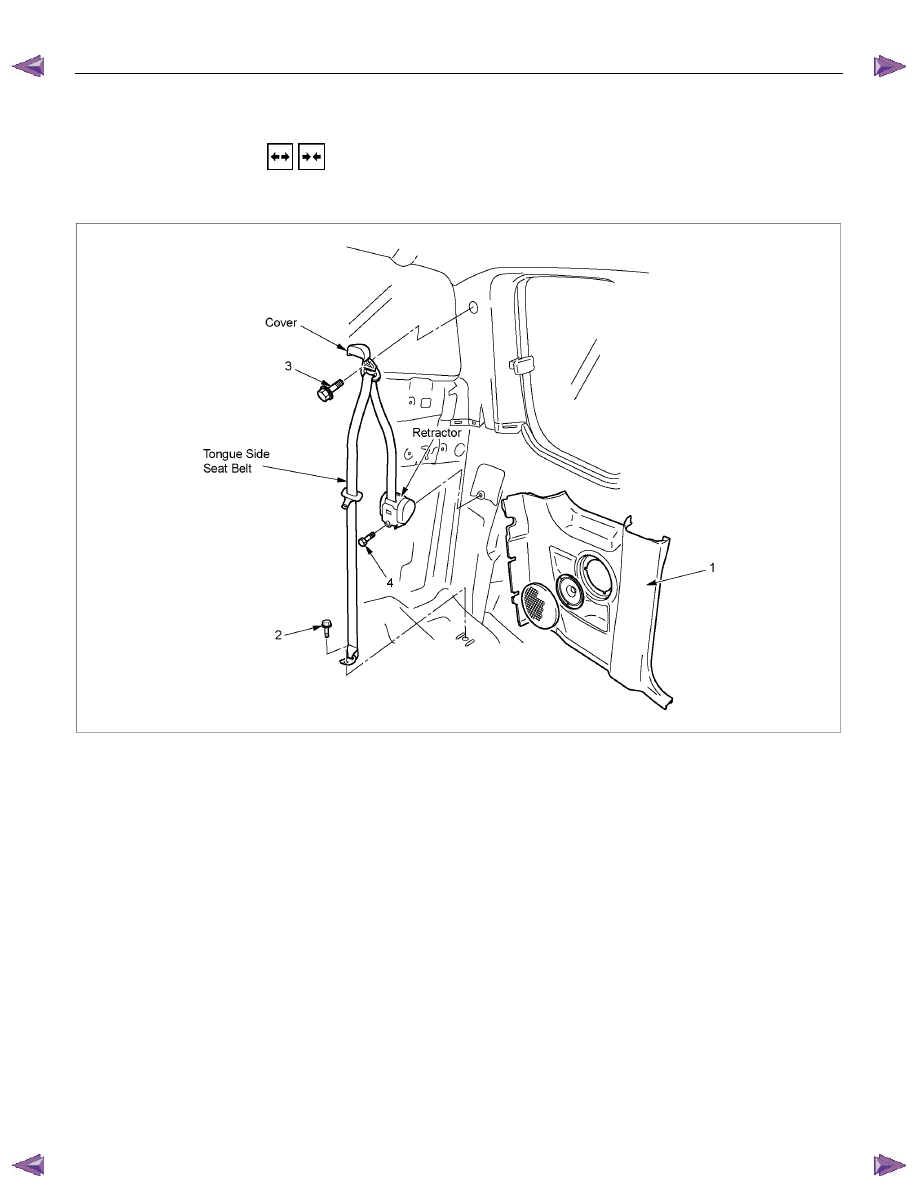

REAR SEAT BELT (EXTEND CAB)



  REMOVAL AND INSTALLATION

(TONGUE SIDE SEAT BELT)





RTW3A0MF000701



Removal Steps

▲  1. Body side rear lower trim cover


2. Lower anchor bolt

▲  3. Upper anchor bolt


4. Retractor fixing bolt





Installation Steps

▲  4. Retractor fixing bolt
▲  3. Upper anchor bolt
▲  2. Lower anchor bolt


1. Body side rear lower trim cover





CAB  10-85



Important Operations - Removal

1.  Body Side Rear Lower Trim Cover

•  Refer to Interior Trim Panels in this section.

RTW3A0SH000301



3.  Upper anchor bolt

•  Open the through ring anchor cover and remove the

seat belt upper anchor bolt






















Important Operations - Installation

4. Retractor Fixing Bolt

Bolt torque

N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)

3. Upper Anchor Bolt

Bolt torque

N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)

2. Lower Anchor Bolt

Bolt torque

N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)
