10-46  CAB



RTW710SH000501

Important Operations - Removal

3.  Front Pillar Trim Cover

•  Turn up the finisher and pry the trim cover clips free

from the body panel.



Remove the trim cover by pulling upward on the lower

part of it.







RTW5A0SH000601



4.  Rear Upper Cushion



•  Slide the upper cushion upward to remove it.

6.  Rear End Trim Cover

•  Pry the trim cover clips free from the body panel, and

slide the trim cover upward to remove it.



7.  Rear Speaker Grille/Rear Speaker

1)  Remove the rear speaker grille (1).

2) Remove the 3 screws fixing the rear speaker (2) and

disconnect the connector (3).

CAB  10-47











8.  Body Side Rear Lower Trim Cover

•  Pry the trim cover clips free from the body panel.



10. Tongue Side Seat Belt

1)  Pull out the adjuster knob.





RTW5A0SH000501



2)  Remove the through ring anchor cover and remove the

seat belt upper anchor bolt.

•  Insert the blade of an ordinary screwdriver into the gap

between the D-ring back surface and the cover.

Carefully pry the D-ring latches open. Remove the cover.









11. Body Side Rear Upper Trim Cover

•  Pry the trim cover clips free from the body panel.

10-48  CAB



Important Operations - Installation

10. Tongue Side Seat Belt

•  Tighten the seat belt upper anchor bolt to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1/30)







RTW5A0SH000701



6.  Rear End Trim Cover

•  Insert the hooks on the back upper portion of the trim

cover to the body panel.



CAB  10-49

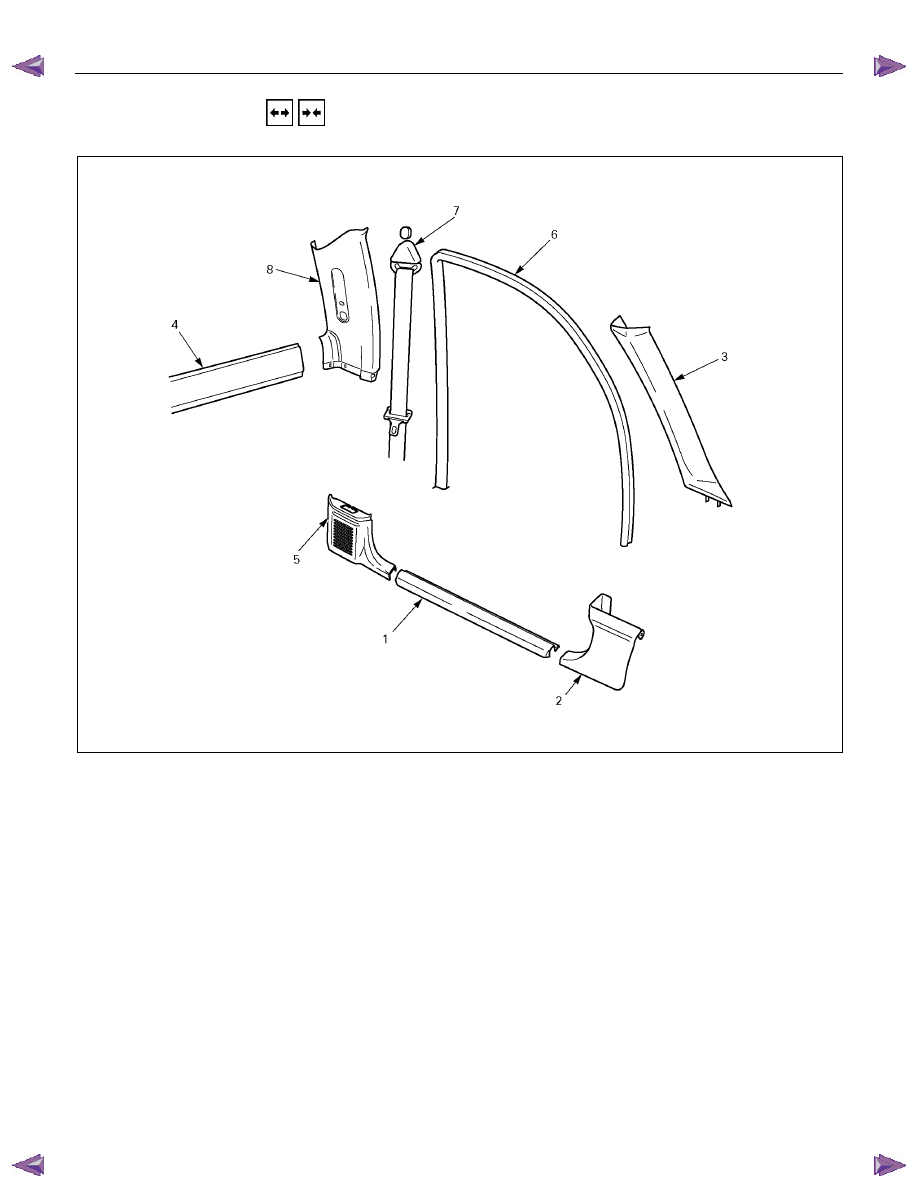

  REMOVAL AND INSTALLATION








Regular Cab Model

Removal Steps



1. Sill plate



2. Dash side trim cover

▲  3. Front pillar trim cover
▲  4. Rear end trim cover
▲  5. Body side rear lower trim cover


6. Door finisher

▲  7. Tongue side seat belt
▲  8. Body side rear upper trim cover






Installation Steps



8. Body side rear upper trim cover

▲  7. Tongue side seat belt


6. Door finisher



5. Body side rear lower trim cover

▲  4. Rear end trim cover


3. Front pillar trim assembly



2. Dash side trim cover



1. Sill plate
