10-22  CAB





1



RTW7A0SH000401

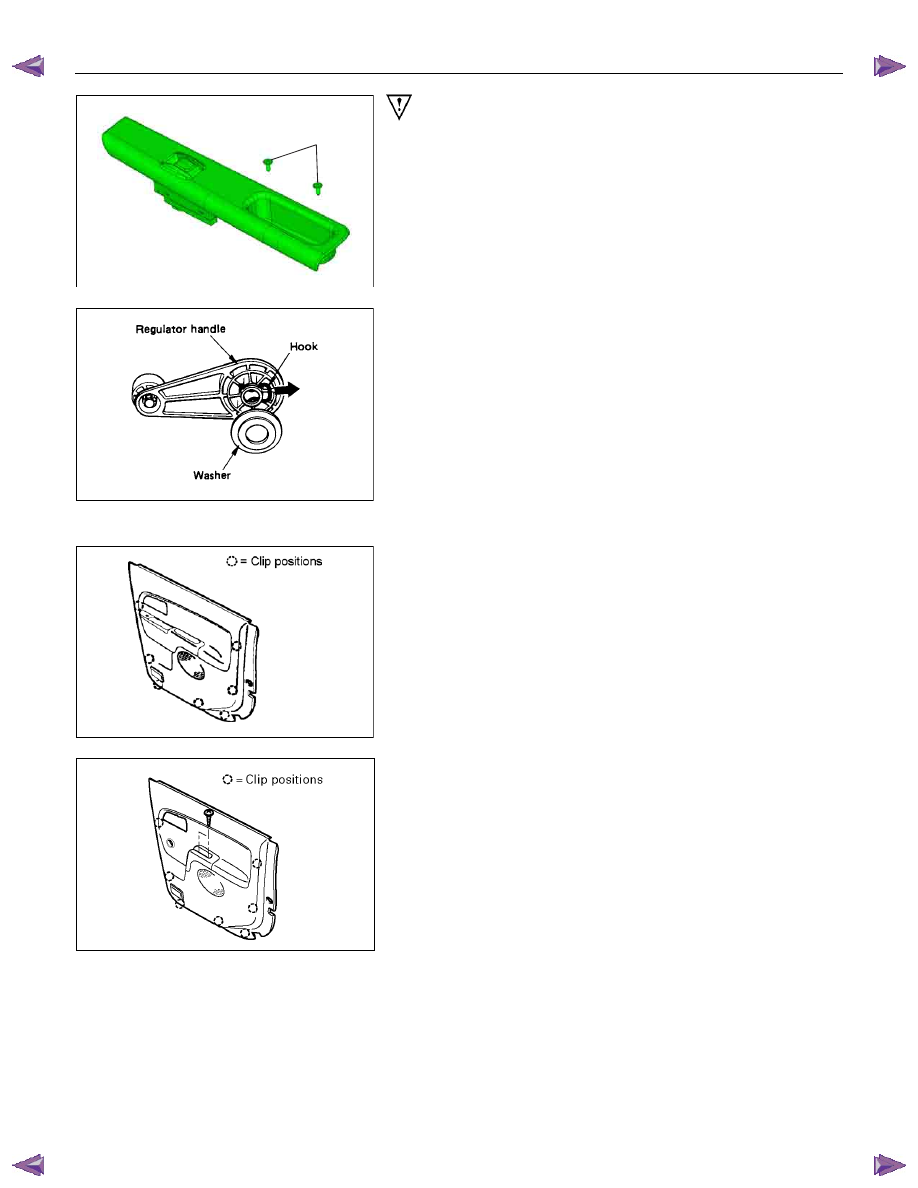

Important Operations

1.  Power Window Switch/Window Regulator Handle

•  Remove the 2 screws (1) and pry out the power window

switch and disconnect the connector.









•  To remove the regulator handle, remove the clip at the

root of the handle using a wire.





2. Bezel

•  Remove the screw.










RTW7A0SH000501




3.  Door Trim Panel

•  Pull out the trim panel at the 7 clip positions (Power

window type).



•  Remove the 2 screws and pull out the trim panel at the 7

clip positions (Window regulator handle type).

CAB  10-23





4. Bracket

5. Speaker assembly

•  Remove the fixing bolt and then remove the connector.

6. Waterproof Sheet

•  Take care not to damage the sheet when peeling it off.

7. Inside Lever

•  Disconnect the door lock cables.

8.  Outer Waste Seal

9.  Glass Run Rear Channel

•  Remove the bolt.

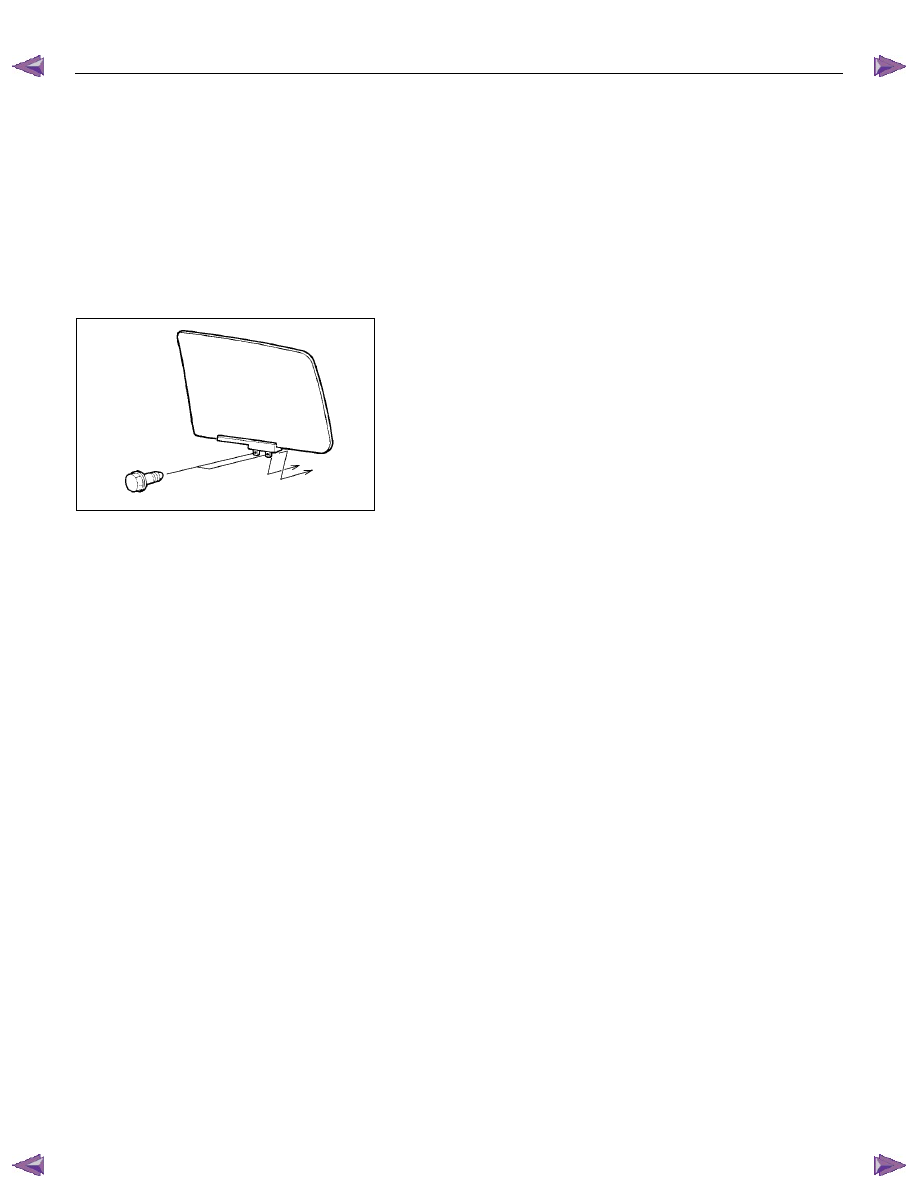

10. Window  Glass

•  Remove 2 bolts through the access hole and pull out the

window glass upward.





11. Window Regulator/Power Window Regulator

•  Remove the 5 fixing bolts.
•  Disconnect the power window motor connector.

12. Glass  Run

•  Pull it out from the door frame of the channel.

13. Door Lock Assembly

•  Disconnect the lock cable from the anti rattler.
•  Remove the 3 fixing screws and the bolt.
•  Disconnect the linkage and harness connector.

14. Outside  Handle

•  Remove the 2 fixing bolts.

10-24  CAB

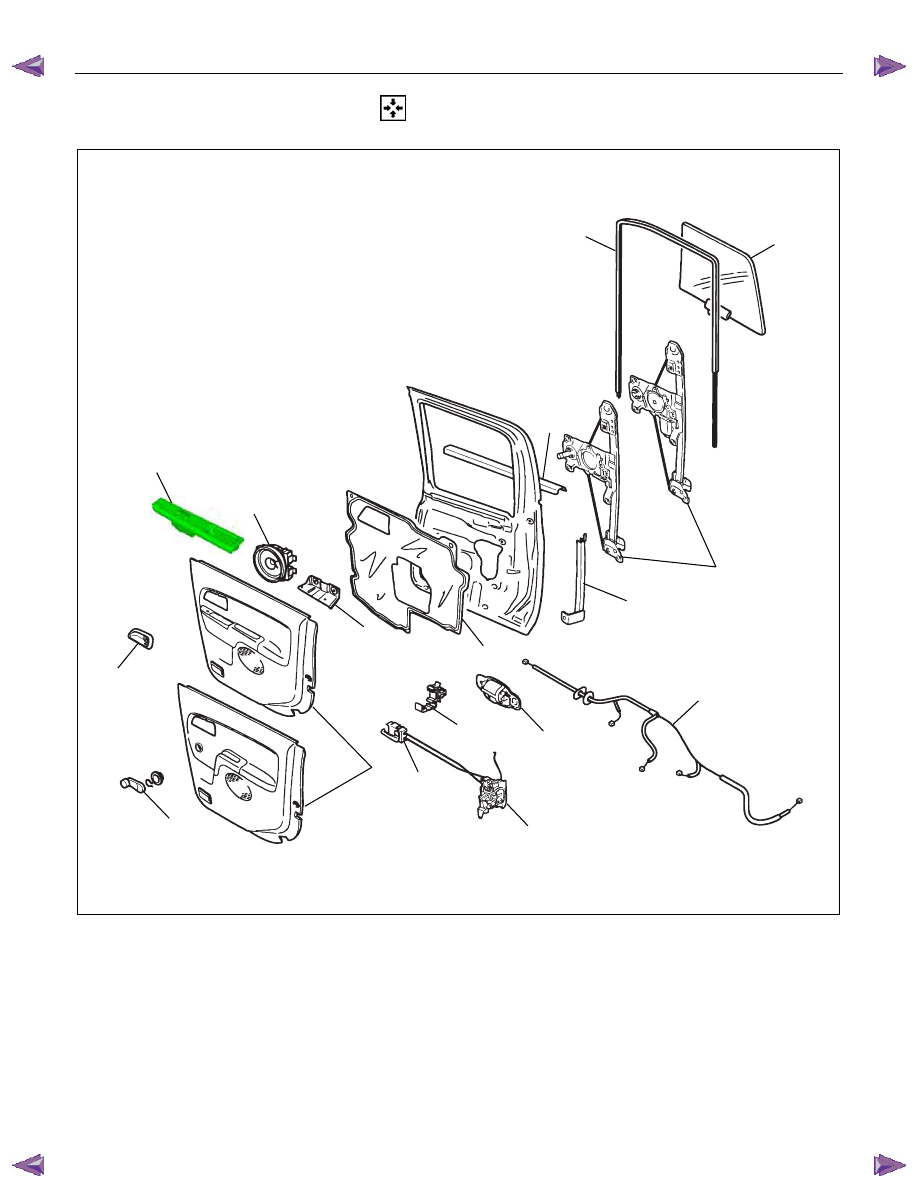

   REASSEMBLY






7

6

2

3

1

10

4

14

13

11

12

16

15

8

9

5

16





RTW7A0LF001001




Reassembly Steps



1. Anti rattler



2. Door harness assembly

▲  3. Outside handle


4. Door lock assembly



5. Glass run



6. Window regulator/Power window

regulator



7. Window glass



8. Glass run rear channel







9. Outer waste seal



10. Inside lever



11. Waterproof sheet



12. Speaker assembly

 13.

Bracket



14. Door trim panel

 15.

Bezel

▲ 16. Power window switch/Window regulator

handle

CAB  10-25

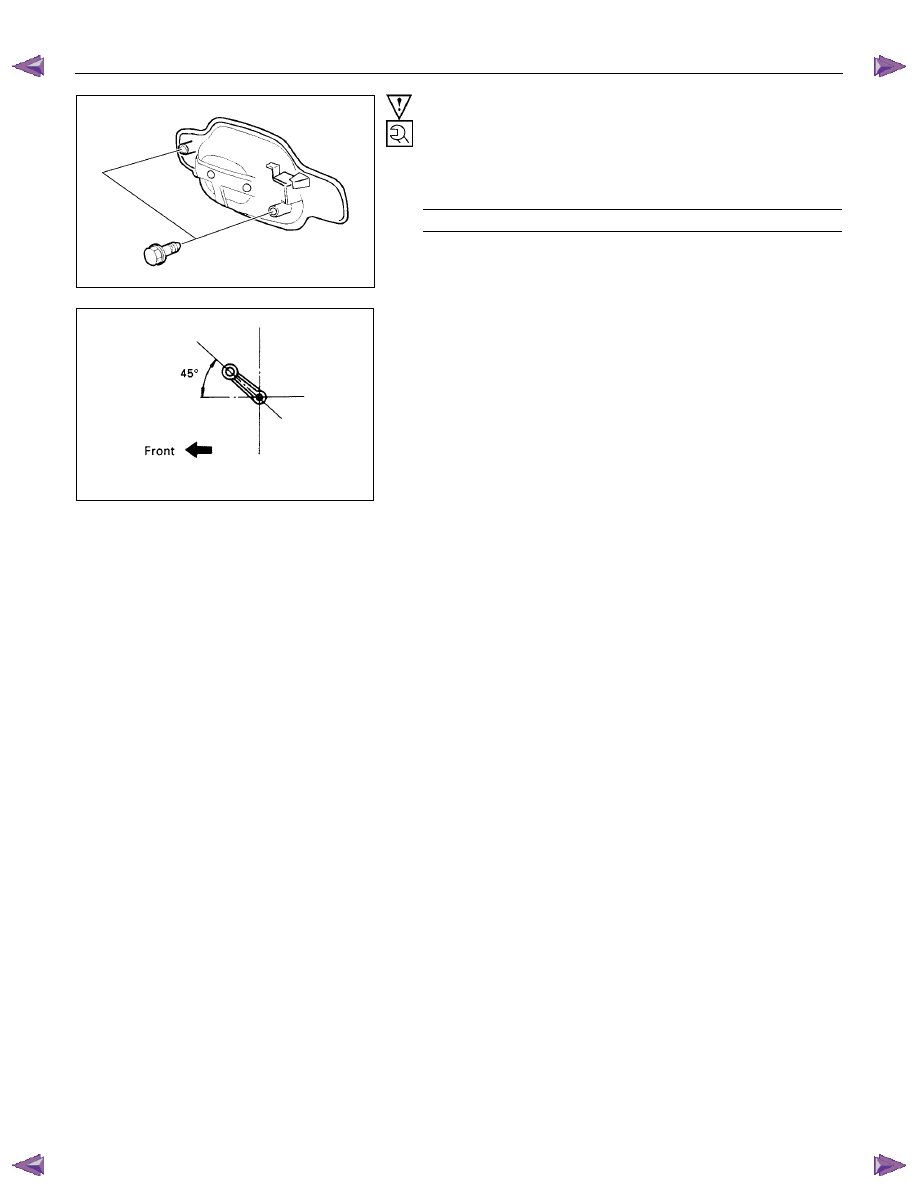

Important Operations

3. Outside Handle

•  Tighten the outside handle fixing bolts to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅in)

9 (0.9/78)






16. Window Regulator Handle

•  Install the regulator handle as illustrated when closing

the window glass.
