Isuzu KB P190. Manual - part 1367

8A-530  ELECTRICAL-BODY AND CHASSIS

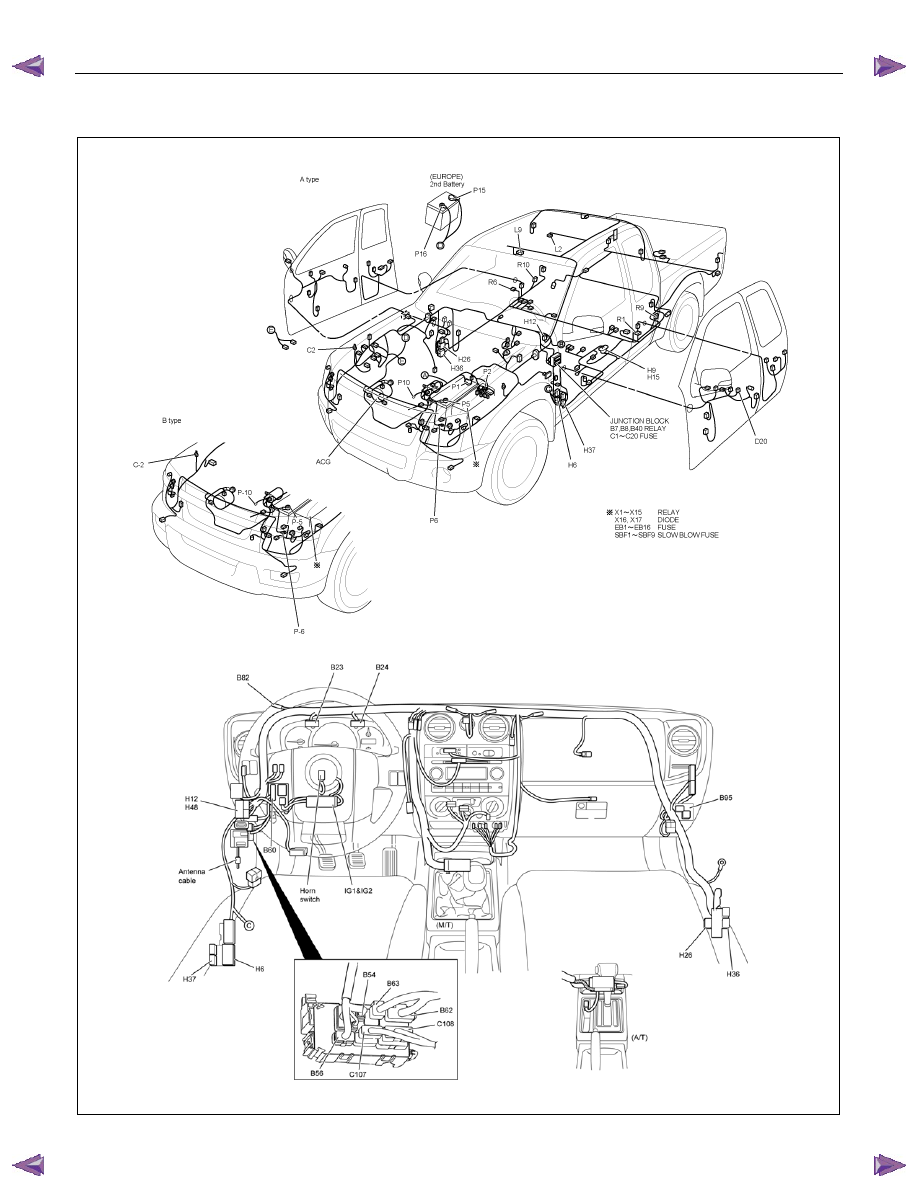

PARTS LOCATION (LHD)














RTW78AXF041201 & RTW78AXF047401



ELECTRICAL-BODY AND CHASSIS  8A-531

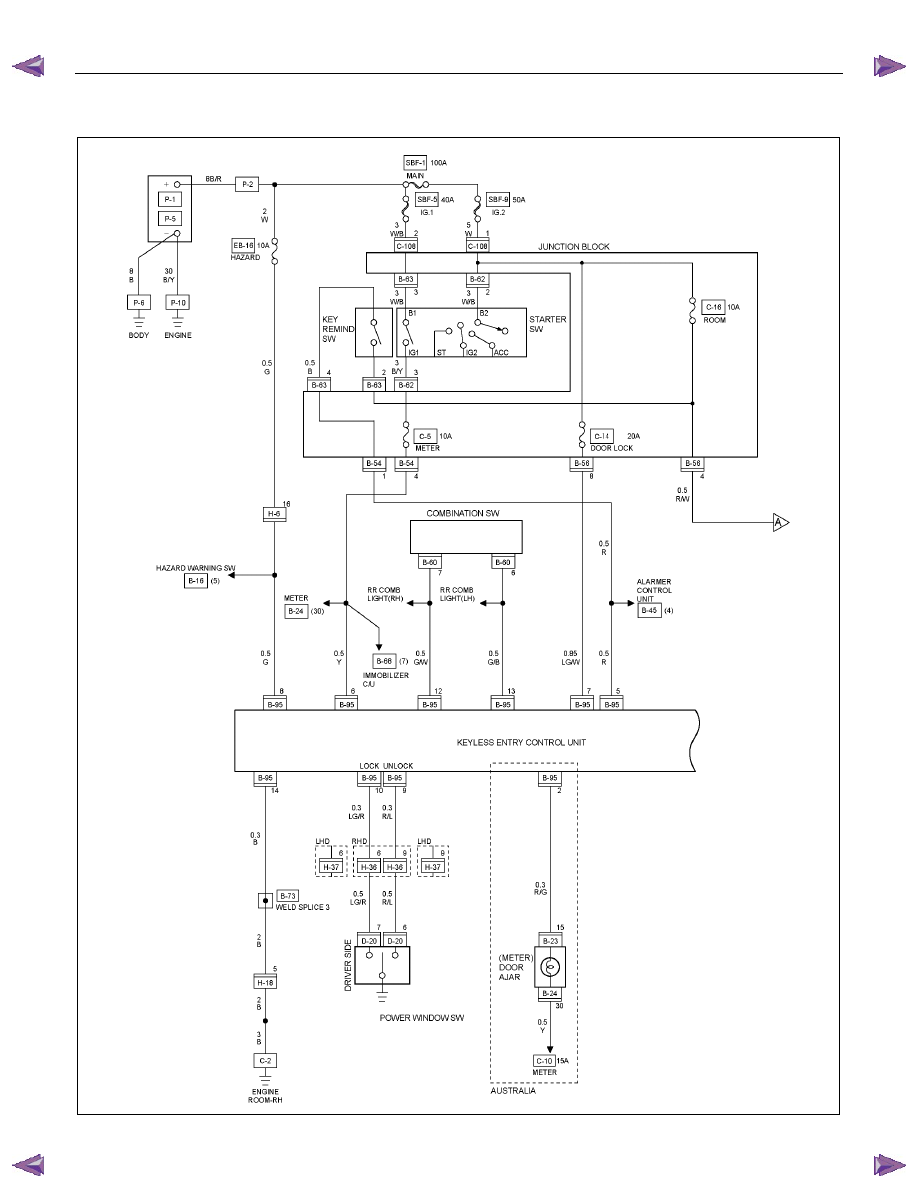

CIRCUIT DIAGRAM C24SE

Sheet 1/2











RTW680XF015001

8A-532  ELECTRICAL-BODY AND CHASSIS

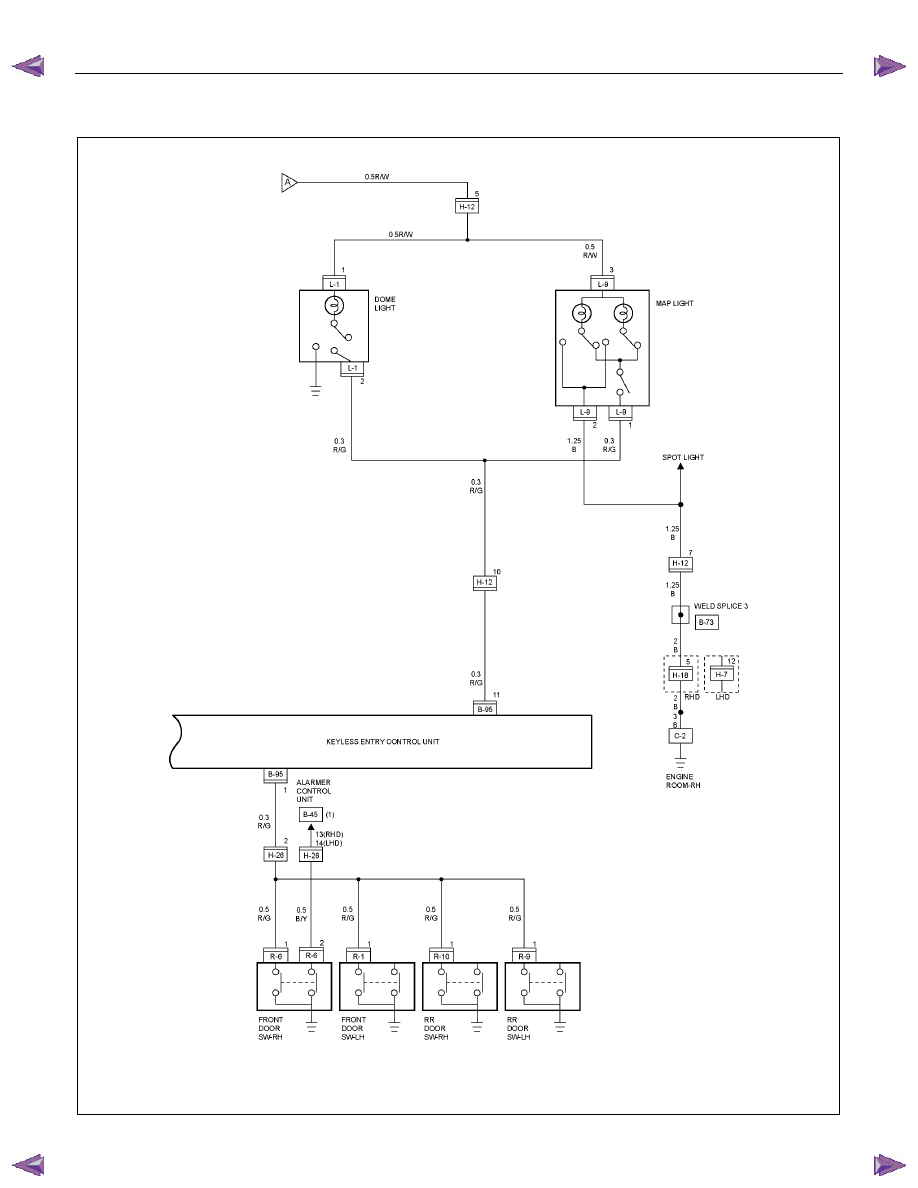

CIRCUIT DIAGRAM C24SE

Sheet 2/2












RTW680XF015101

ELECTRICAL-BODY AND CHASSIS  8A-533

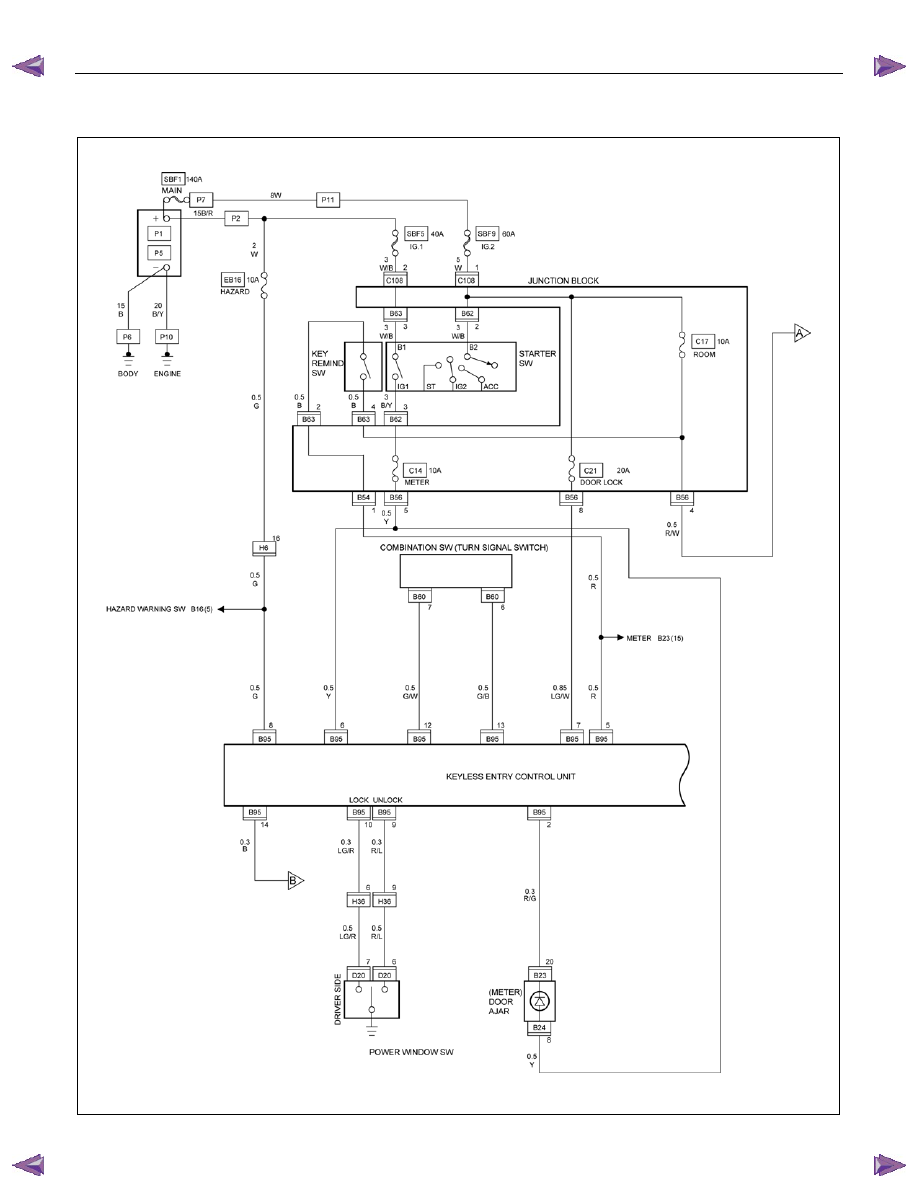

CIRCUIT DIAGRAM HFV6 (RHD)

Sheet 1/2














RTW78AXF004001
