4C1-40  FRONT WHEEL DRIVE










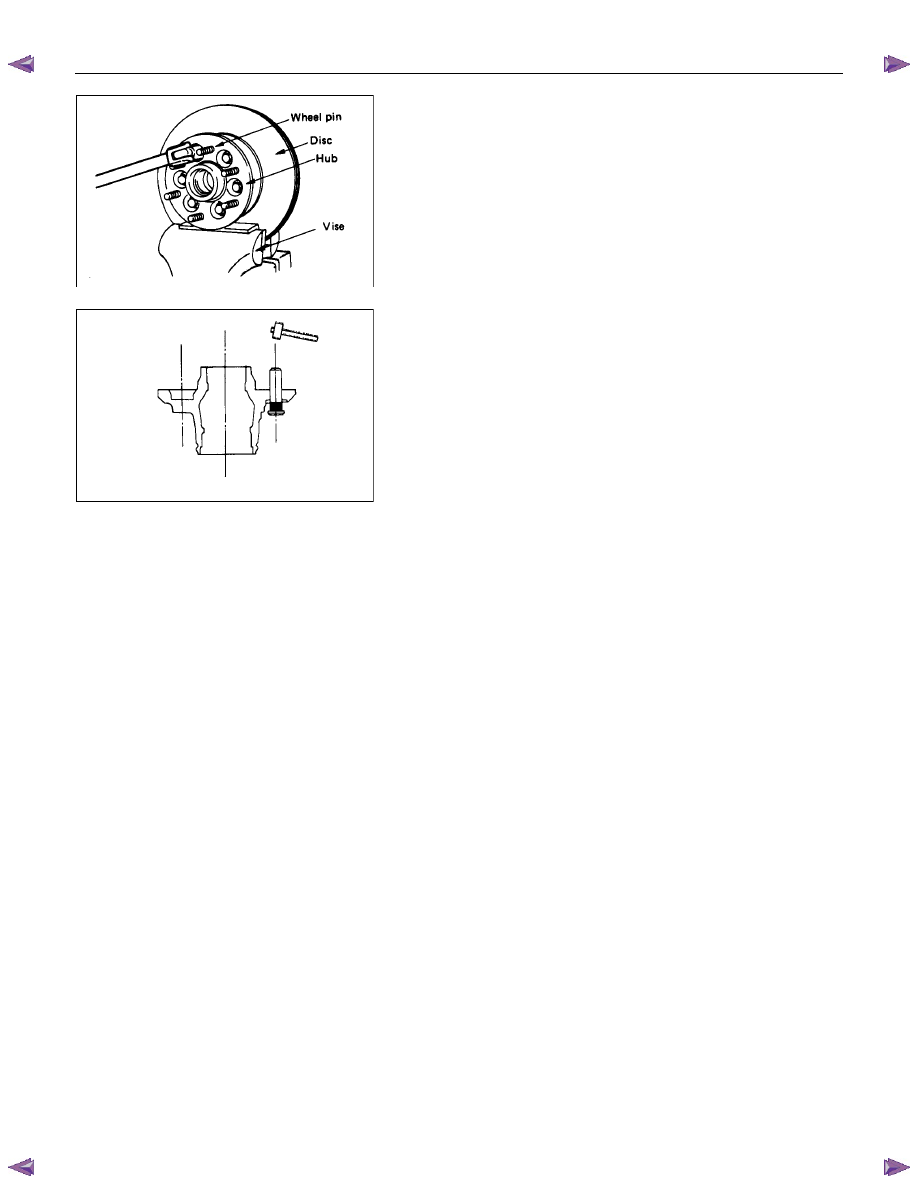

(3) Clamp hub and disc assembly in vise using protective pads

and remove six (6) disc to hub retaining bolts.












(4) Place hub on a suitable work surface and remove wheel

studs, as required, using a hammer.





FRONT WHEEL DRIVE  4C1-41

  Inspection and Repair

Make necessary correction or parts replacement if wear, damage or any other abnormal conditions are found
through inspection.

For inspection and servicing of disc caliper, and relative parts, and ABS parts, refer to section 5 Brakes.





• Hub
• Hub bearing
• Bearing outer race
• Disc
• Oil seal
• Knuckle spindle
• ABS sensor rotor
• Caliper







Visual Check

Check the following parts for wear, damage or other abnormal
conditions.





4C1-42  FRONT WHEEL DRIVE

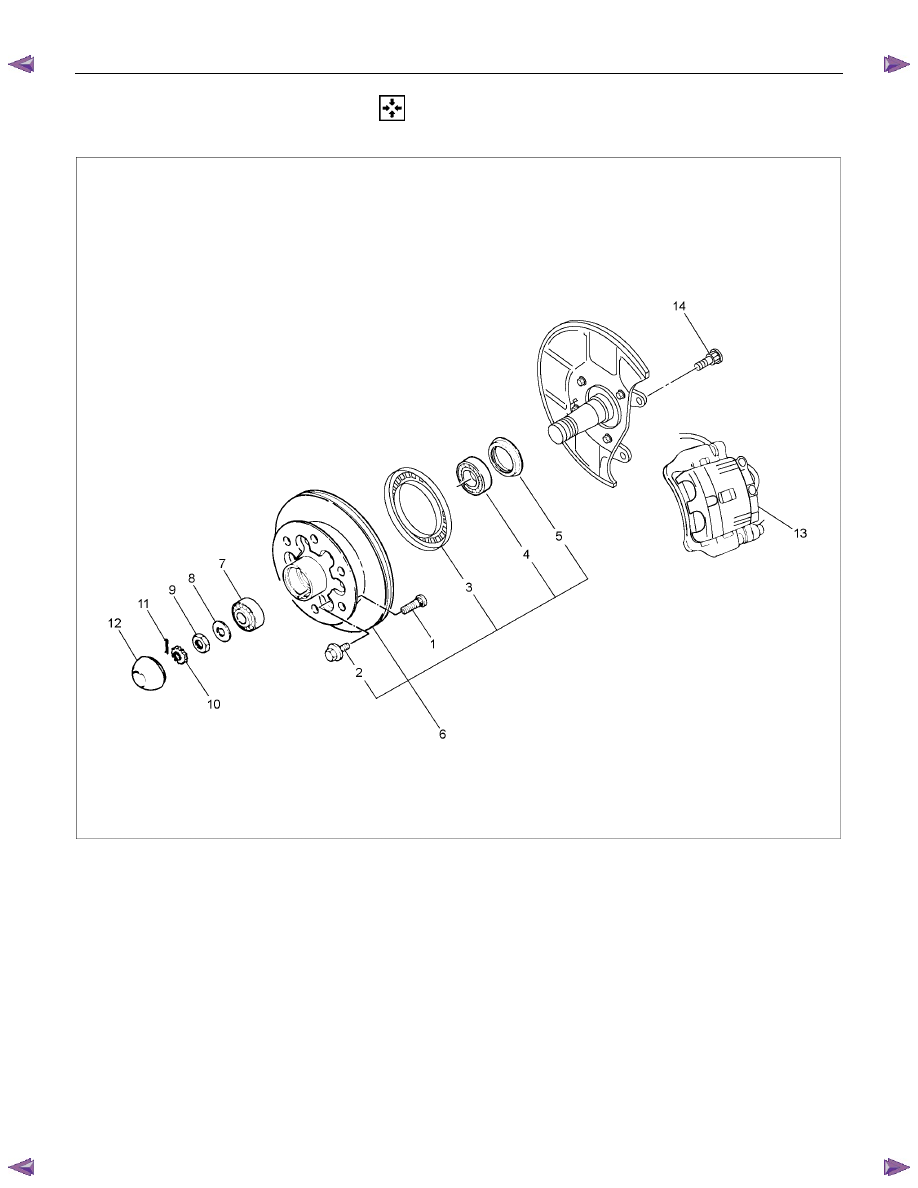

  Reassembly





RTW34CLF000901

Reassembly Steps

▲ 1. Wheel pin
▲ 2. Bolt
▲  3. ABS sensor rotor
▲  4. Inner bearing and outer race
▲ 5. Oil seal
▲  6. Hub and disc assembly
 7.

Outer

bearing







 8.

Lock

washer

▲ 9. Hub nut
 10.

Nut

retainer

 11.

Split

pin

▲12. Hub  cap
 13.

Brake

caliper

▲14. Bolt




FRONT WHEEL DRIVE  4C1-43





Important Operations

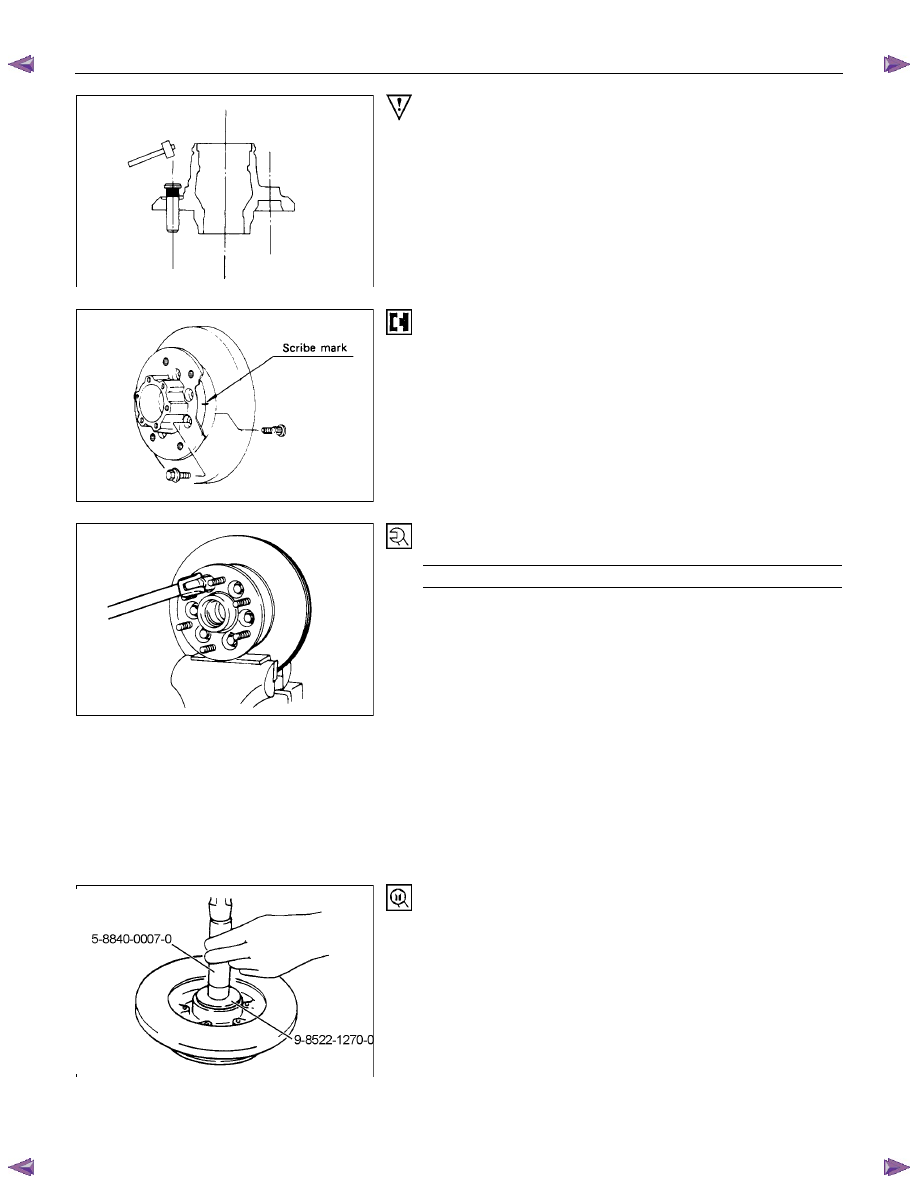

1. Wheel Pin

(1) Place hub on a wood workbench or a block of wood,

approx. 6” by 6” to protect the wheel stud ends and threads.

(2) Install wheel stud using a hammer.

  Be sure wheel stud is started squarely and seats

completely.









(3) Align index marks and install hub to disc.











2. Bolt

Torque N

⋅m (kgf⋅m/lb⋅ft)

103 (10.5/76)







3.  ABS sensor rotor

(1) Set a new ABS sensor rotor, if replacement is required.

(2) Install the ABS sensor rotor in the hub, using special tools.



Installer : 5-8840-2789-0



Grip :

5-8840-0007-0



Refer to the section Brake.





RTW74CSH000201



4.  Inner Bearing and Outer Race

5. Oil Seal
•  Outer Bearing Outer Race
(1) Install the bearing outer race by driving into the hub.



Installer (Outer)  : 5-8840-2852-0



Installer (Inner)  : 9-8522-1270-0



Grip

: 5-8840-0007-0
