8A-470  ELECTRICAL-BODY AND CHASSIS



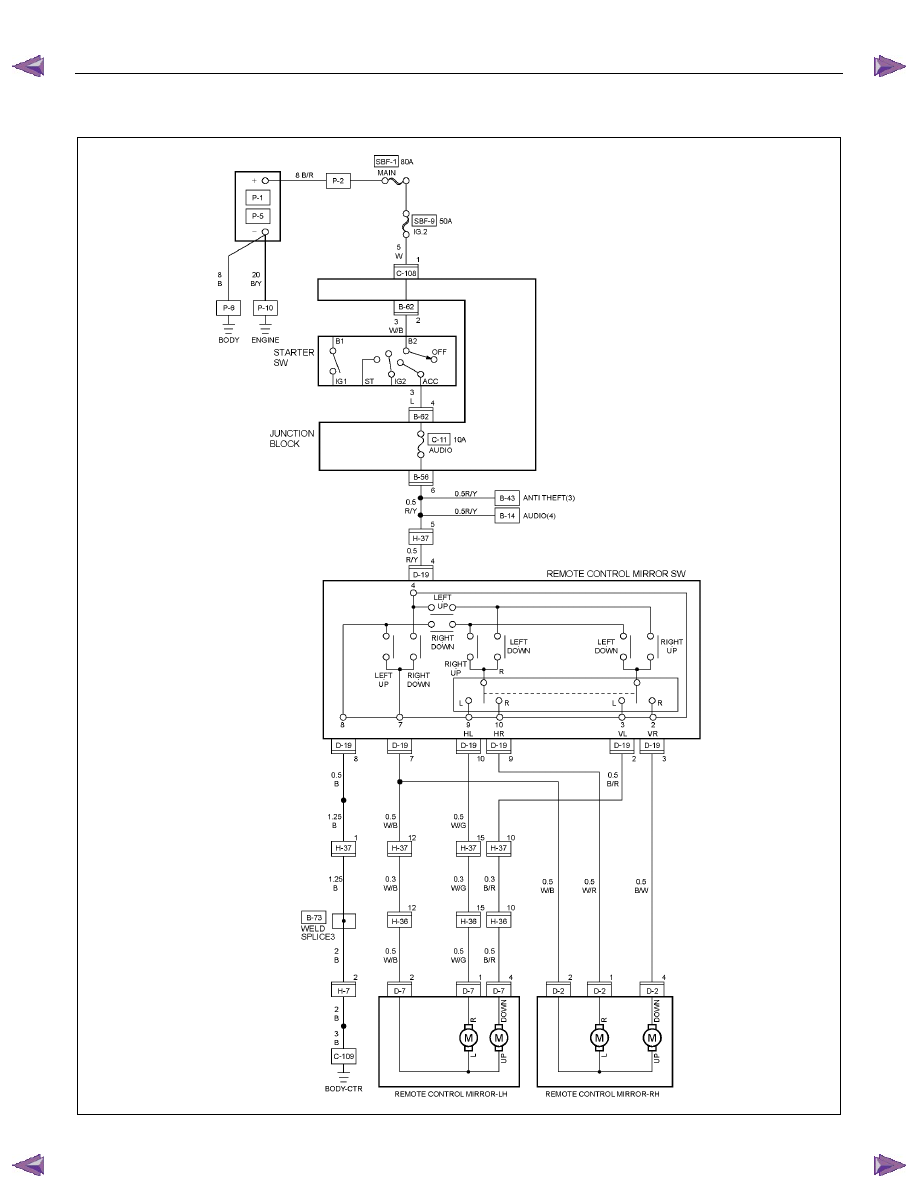

CIRCUIT DIAGRAM C24SE (LHD)









RTW680XF013701



ELECTRICAL-BODY AND CHASSIS  8A-471

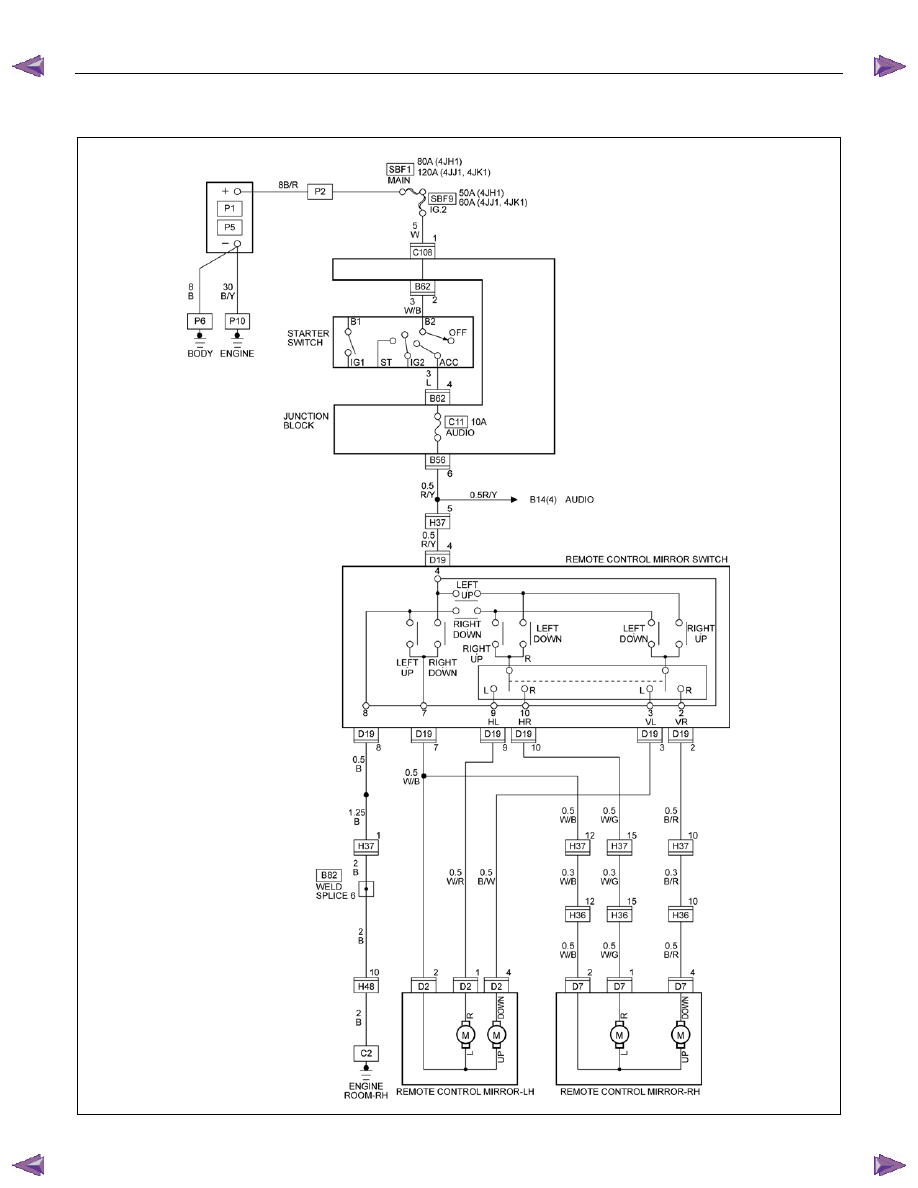

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC / 4JH1-TC (LHD)









RTW78AXF028401

8A-472  ELECTRICAL-BODY AND CHASSIS

TROUBLESHOOTING

QUICK CHART FOR CHECK POINT

Check Point

Fuse

Door Mirror

Door Mirror





Trouble Mode

C11

(10A)

Control

Switch

LH RH



1.  Mirrors on the both sides do not operate











2.  Mirror on the left (or right) side does not

operate











3.  Mirrors on the both sides operate only in

the vertical

(or horizontal) direction

















4.  Mirror on the left side operates only in

the vertical



(or horizontal) direction



















5.  Mirror on the right side operates only in

the vertical

(or horizontal) direction





















Cable

Harness

ELECTRICAL-BODY AND CHASSIS  8A-473

DOOR MIRROR CONTROL SWITCH

1.  Mirrors on the both sides do not operate


Checkpoint

Trouble

Cause



Countermeasure





Reinstall or replace the fuse

No. C11 (10A)





Poor fuse contact or blown



NG





Repair grounding point

C2



contact





Grounding point

C2







Poor grounding point contact



Repair an open circuit or a
poor connection of the
connectors between the fuse
No. C11 (10A) and 4

D19



Voltage between the door
mirror control SW. harness
side connector terminal
4

D19

 and the ground

(Should be battery voltage
present)



Open circuit or poor connector

contact



NG

NG

OK

OK

OK



Fuse No. C11 (10A, Fuse box)





Repair open circuit or

connector contact





Open circuit or poor connector

contact



NG

Continuity between the door
mirror control SW harness
side connector terminal
8

D19

 and

C2





Replace the door mirror

control SW.





Door mirror control SW.

function





SW. malfunction



NG

OK



Repair open circuit or

connector contact





Continuity between 7

D19



and 12

H36

 (or 12

H37

)





Open circuit or poor connector

contact



NG

OK
