8A-422  ELECTRICAL-BODY AND CHASSIS

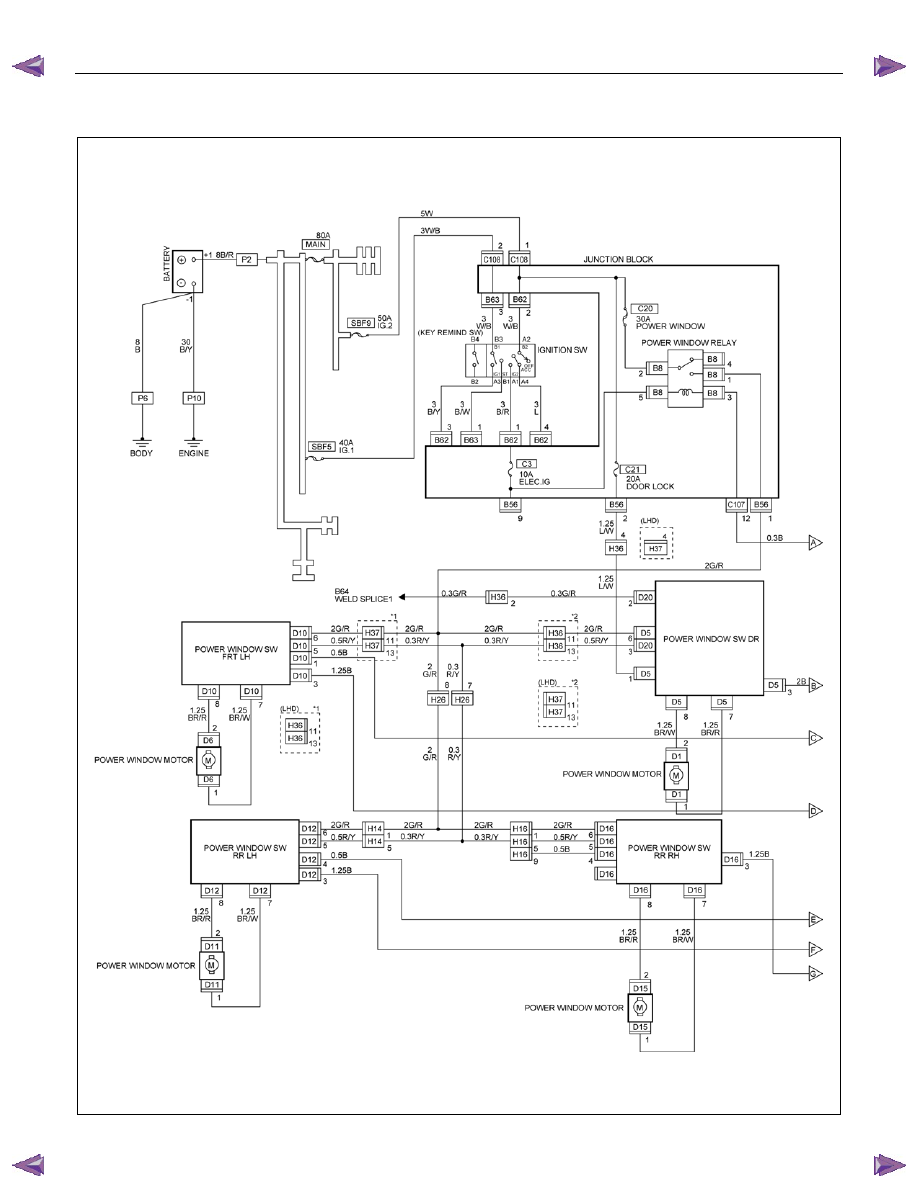

CIRCUIT DIAGRAM 4JA1T (L)

Sheet 1/2
















RTW78AXF010001

ELECTRICAL-BODY AND CHASSIS  8A-423

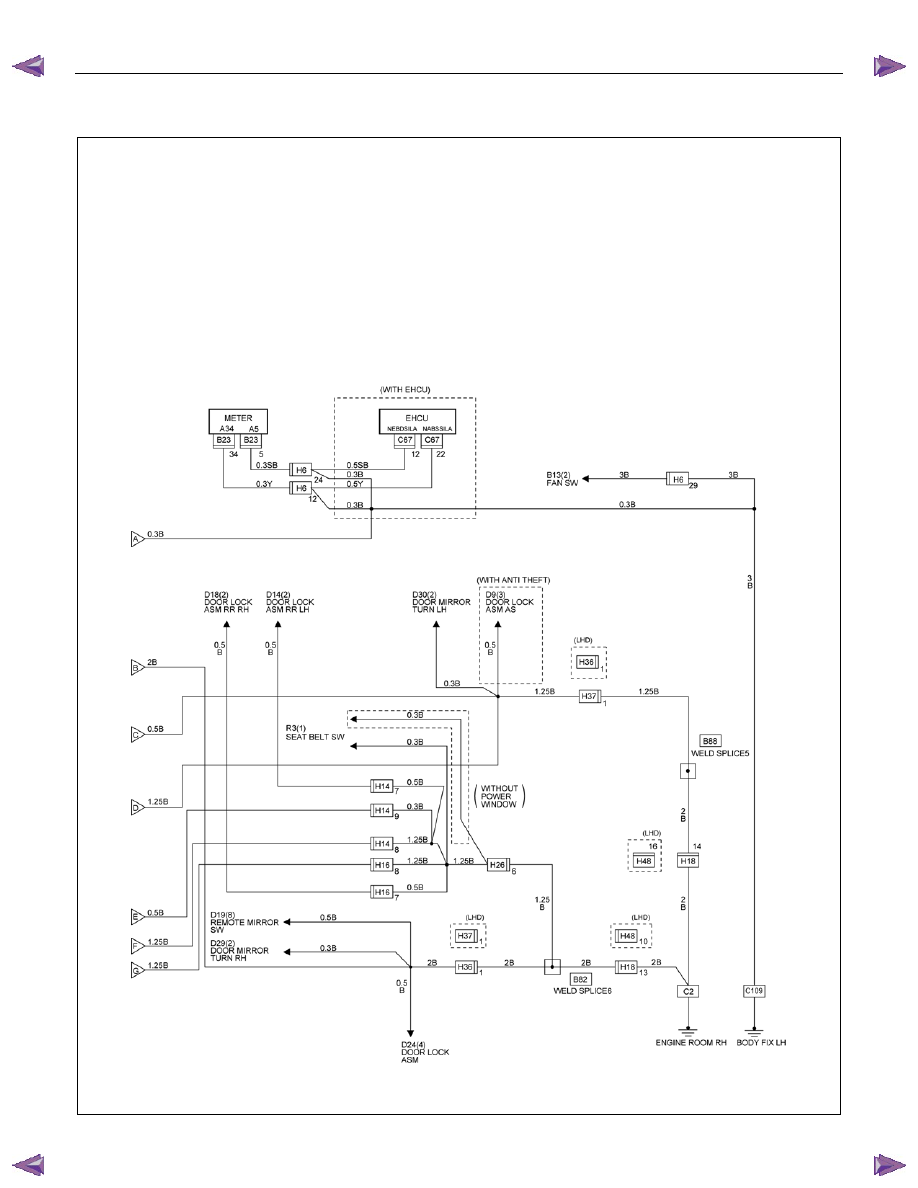

CIRCUIT DIAGRAM 4JA1T (L)

Sheet 2/2


























RTW78AXF010101

8A-424  ELECTRICAL-BODY AND CHASSIS

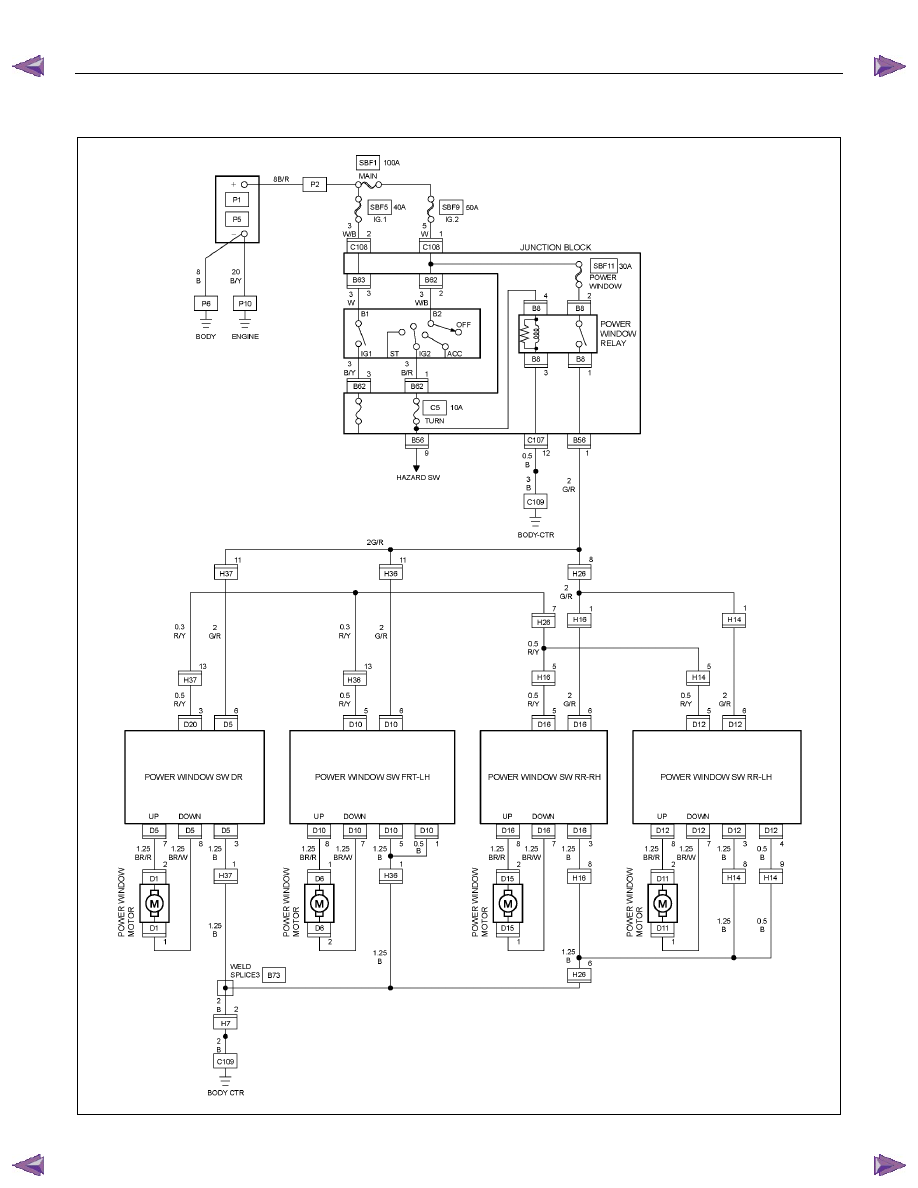

CIRCUIT DIAGRAM C24SE (LHD)









RTW780XF014001

ELECTRICAL-BODY AND CHASSIS  8A-425

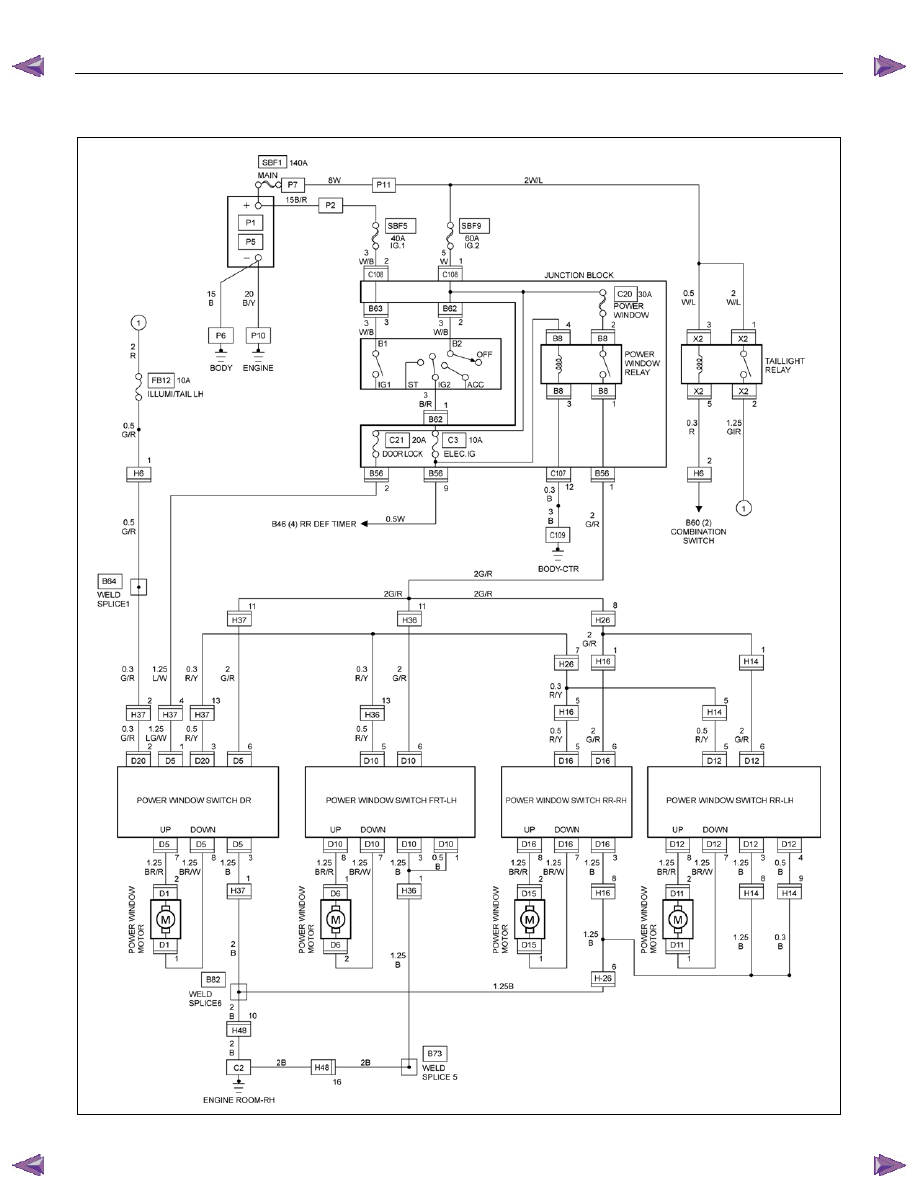

CIRCUIT DIAGRAM HFV6 (LHD)









RTW78AXF015301
