Isuzu KB P190. Manual - part 1330

8A-382  ELECTRICAL-BODY AND CHASSIS

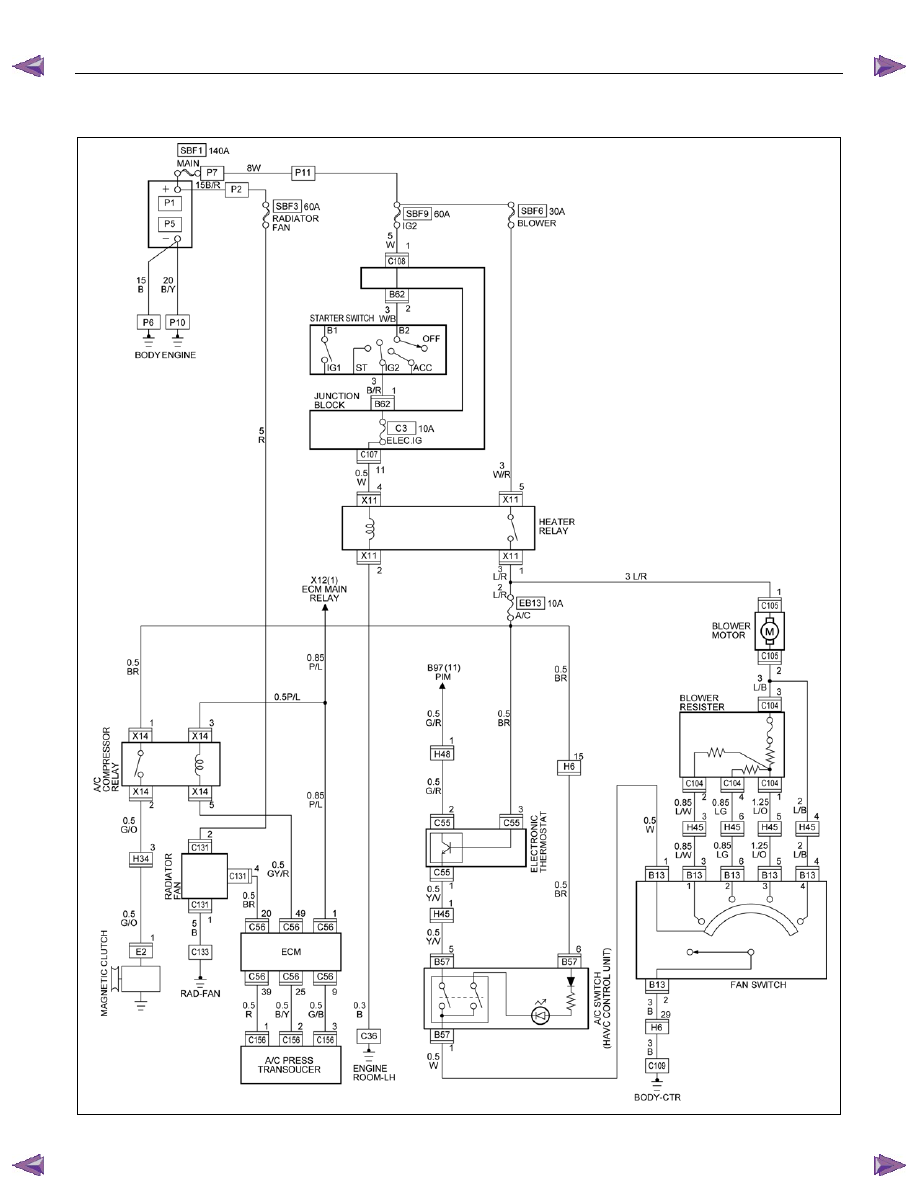

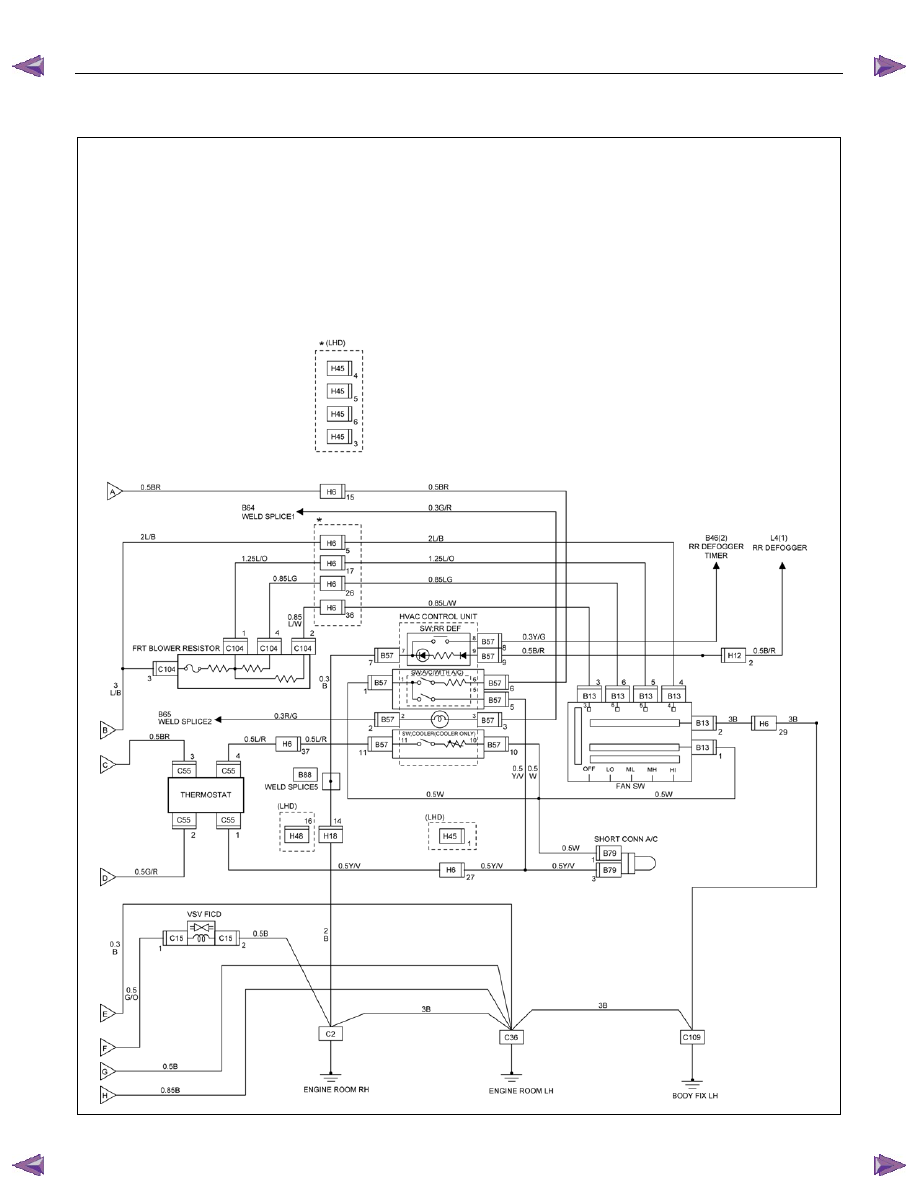

CIRCUIT DIAGRAM 4JA1T (L) A/C WITH HEATER

Sheet 2/2





















RTW78AXF008301

ELECTRICAL-BODY AND CHASSIS  8A-383

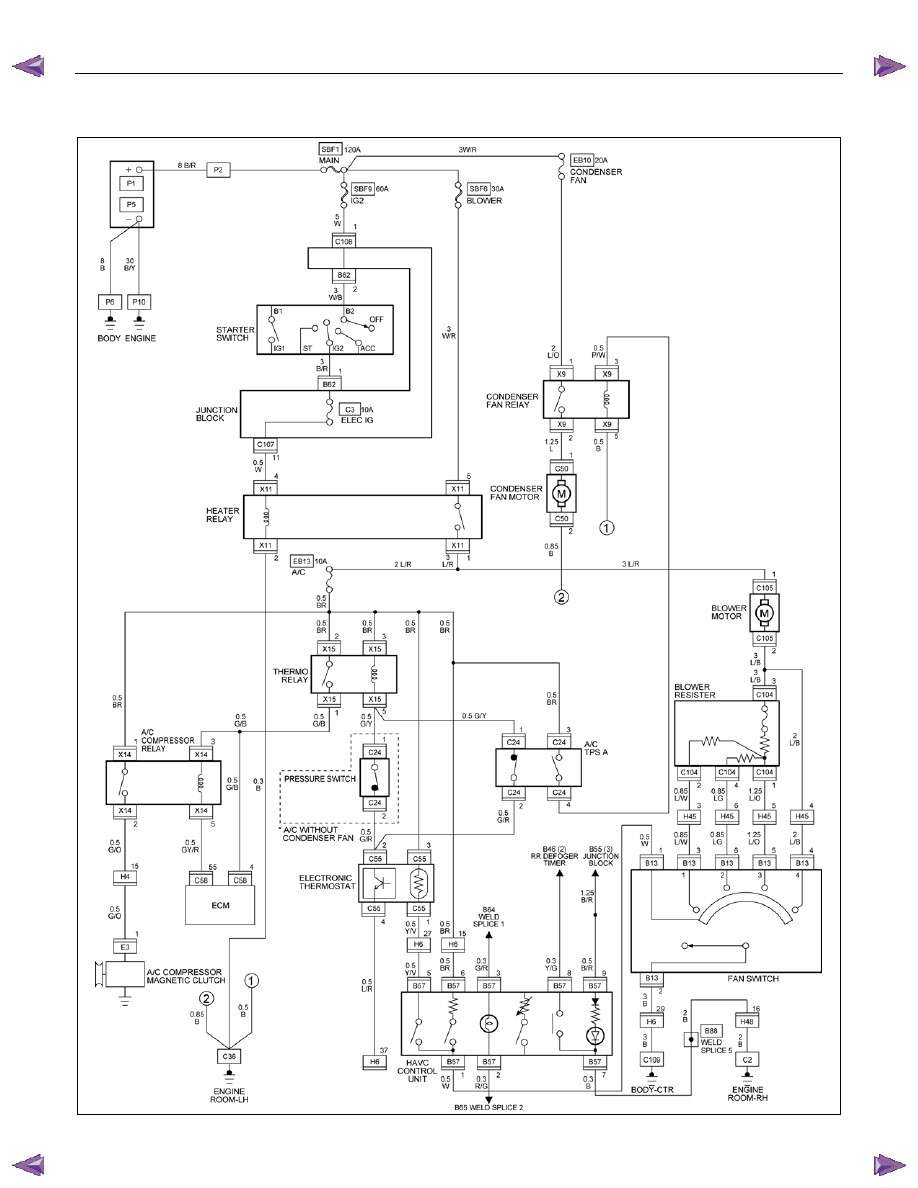

CIRCUIT DIAGRAM HFV6 (LHD)







RTW78AXF018001

8A-384  ELECTRICAL-BODY AND CHASSIS

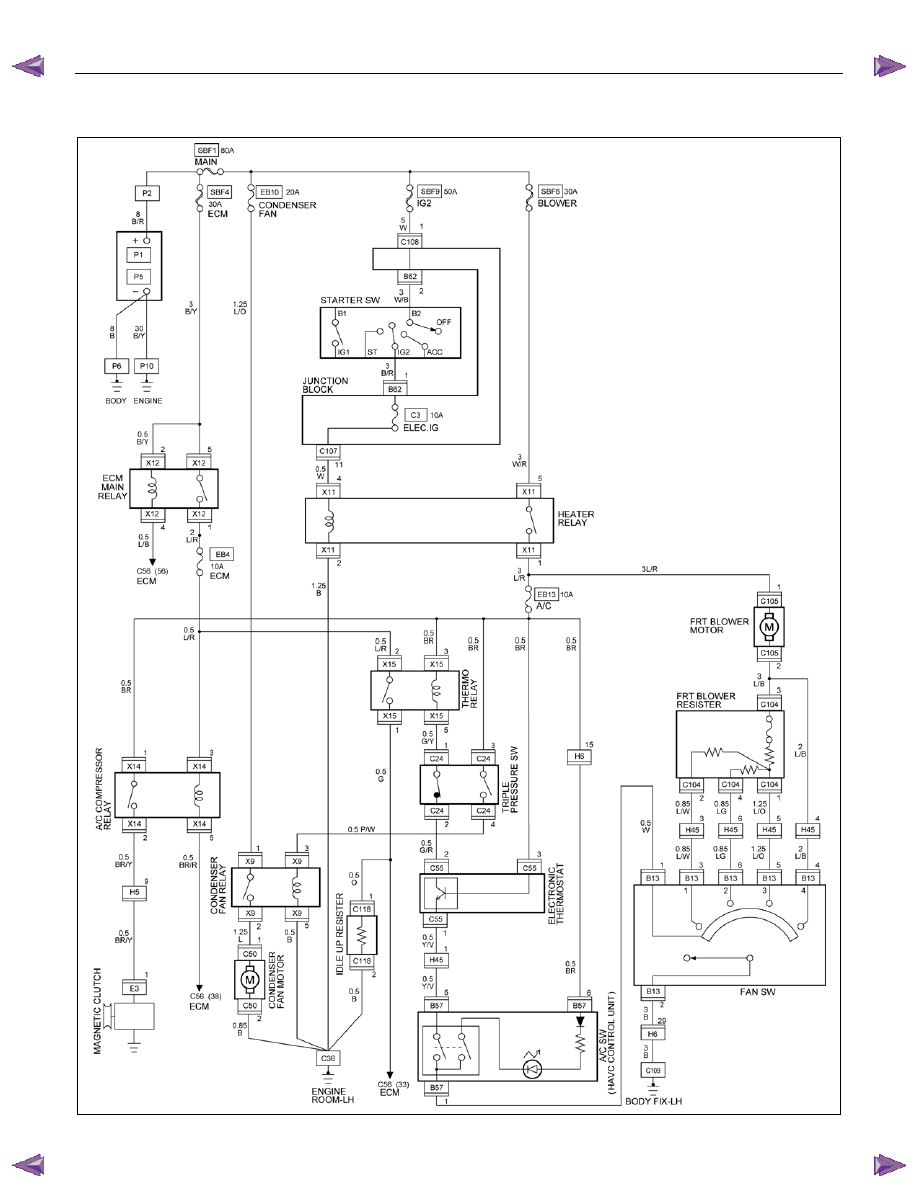

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC (LHD) G.EXP





RTW78AXF028001



ELECTRICAL-BODY AND CHASSIS  8A-385



CIRCUIT DIAGRAM 4JH1-TC







RTW78AXF007901
