8A-302  ELECTRICAL-BODY AND CHASSIS

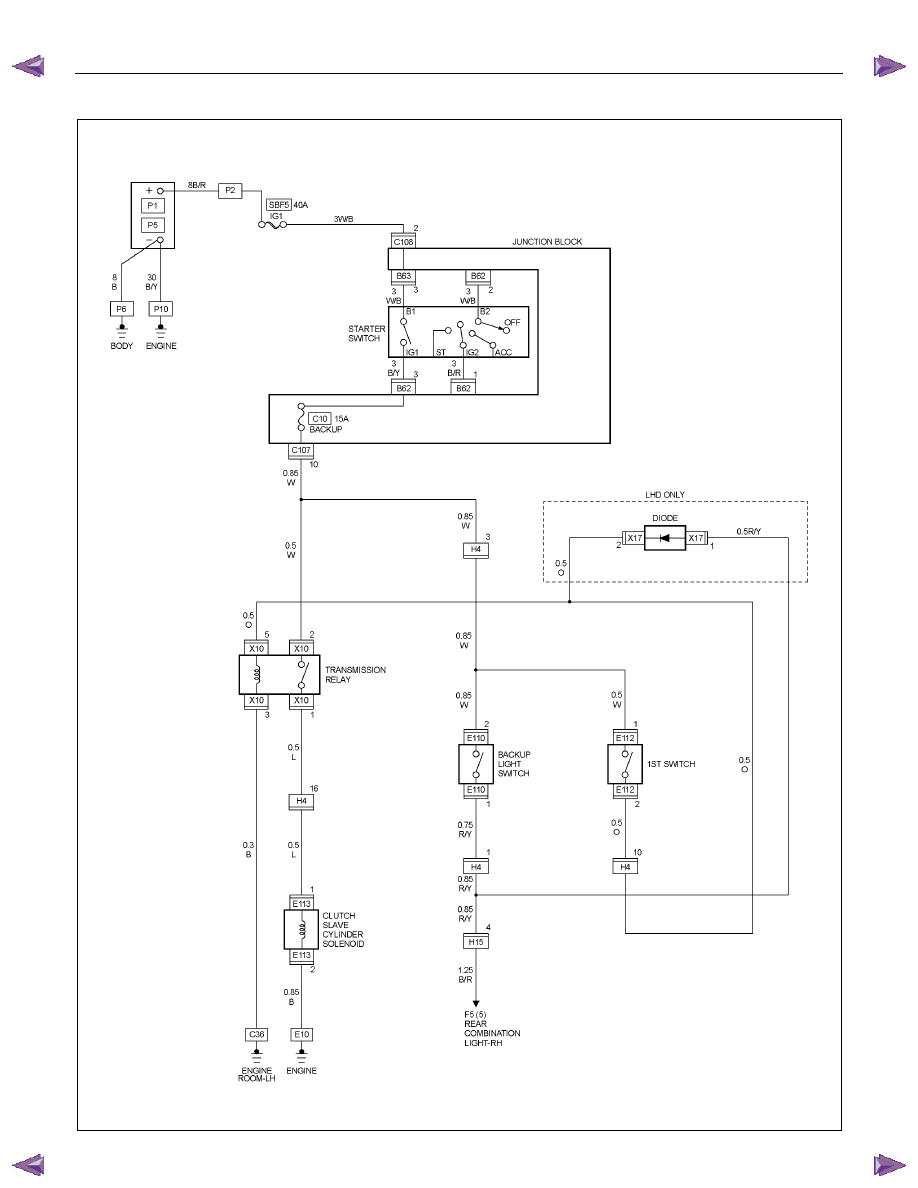

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC EXCEPT SOUTH AFRICA










RTW78AXF022801

ELECTRICAL-BODY AND CHASSIS  8A-303

METER, WARNING LIGHT AND INDICATOR LIGHT

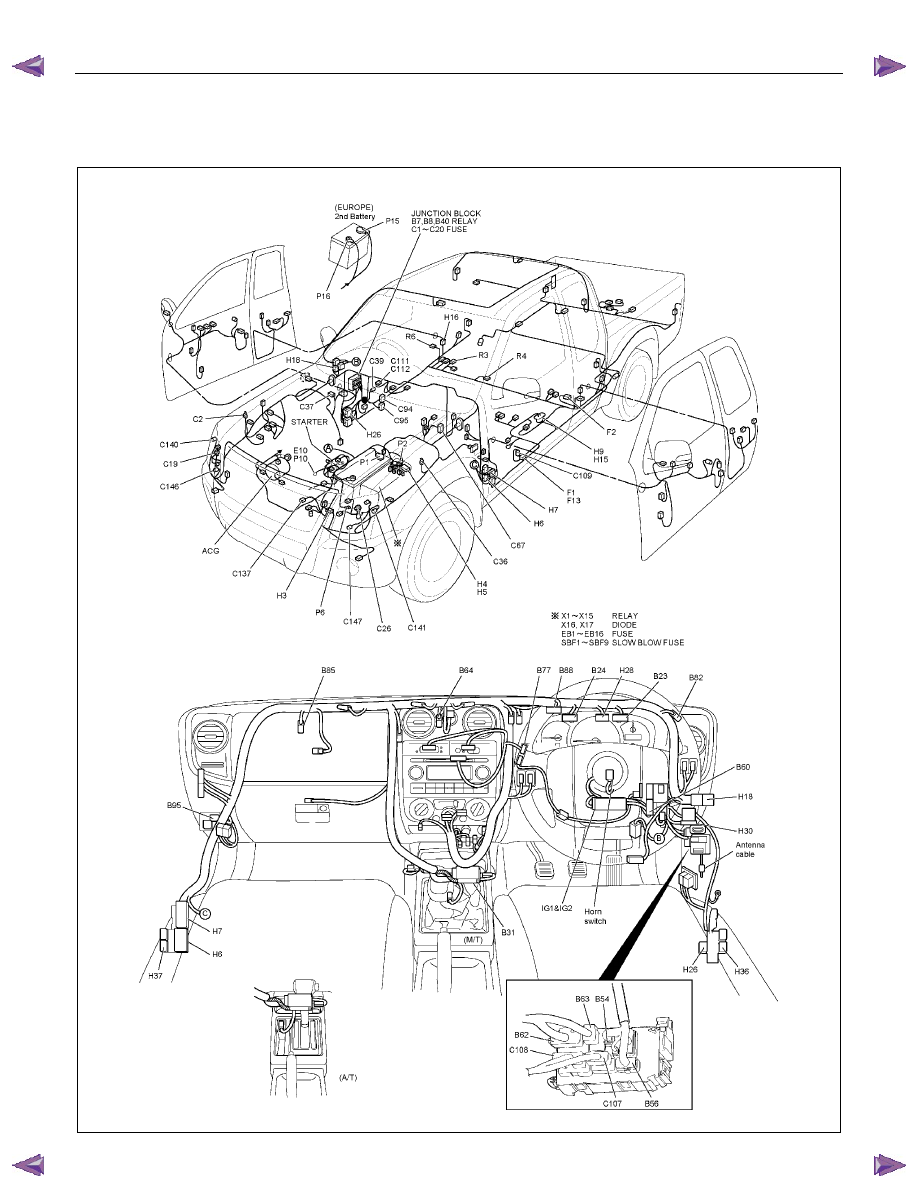

PARTS LOCATION (RHD)
















RTW78AXF038901 & RTW78AXF045101

8A-304  ELECTRICAL-BODY AND CHASSIS

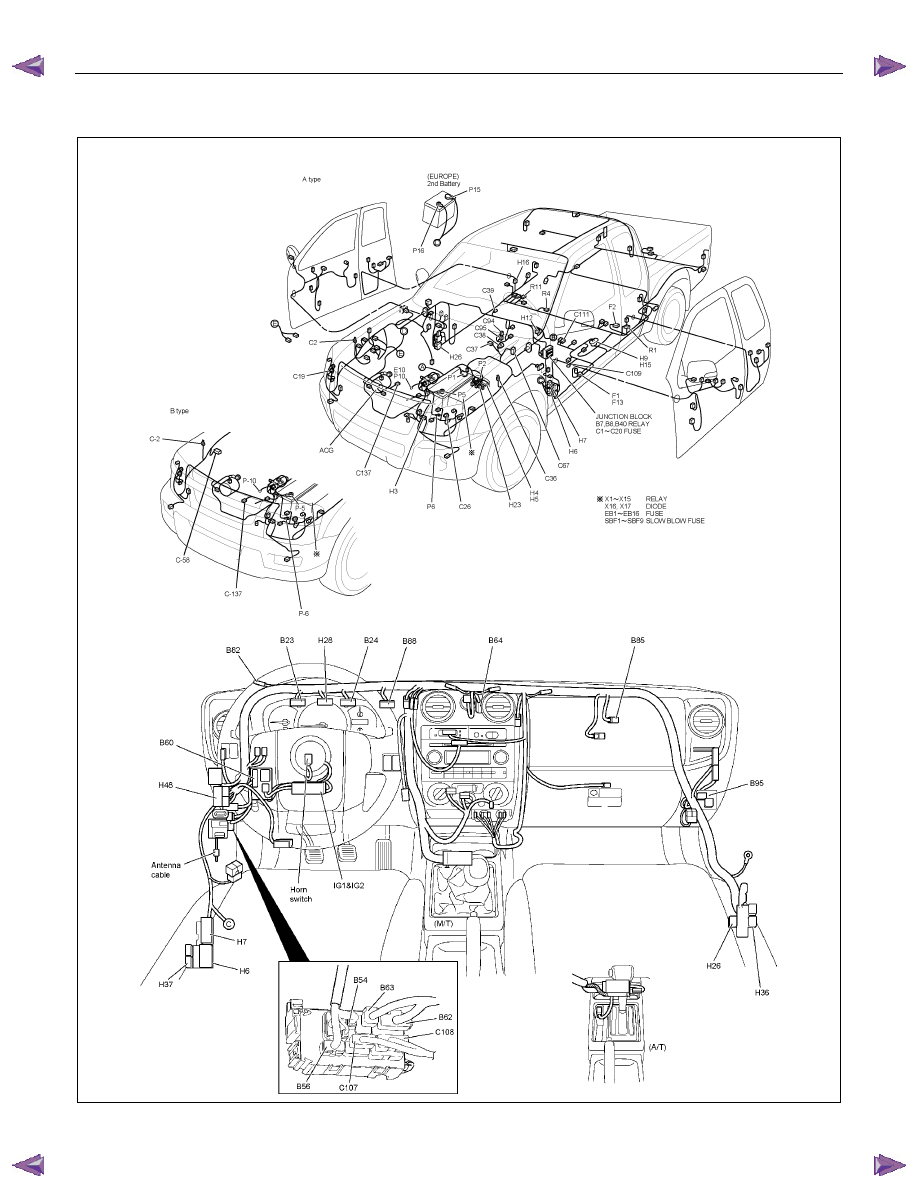

PARTS LOCATION (LHD)














RTW78AXF039001 & RTW78AXF045201

ELECTRICAL-BODY AND CHASSIS  8A-305

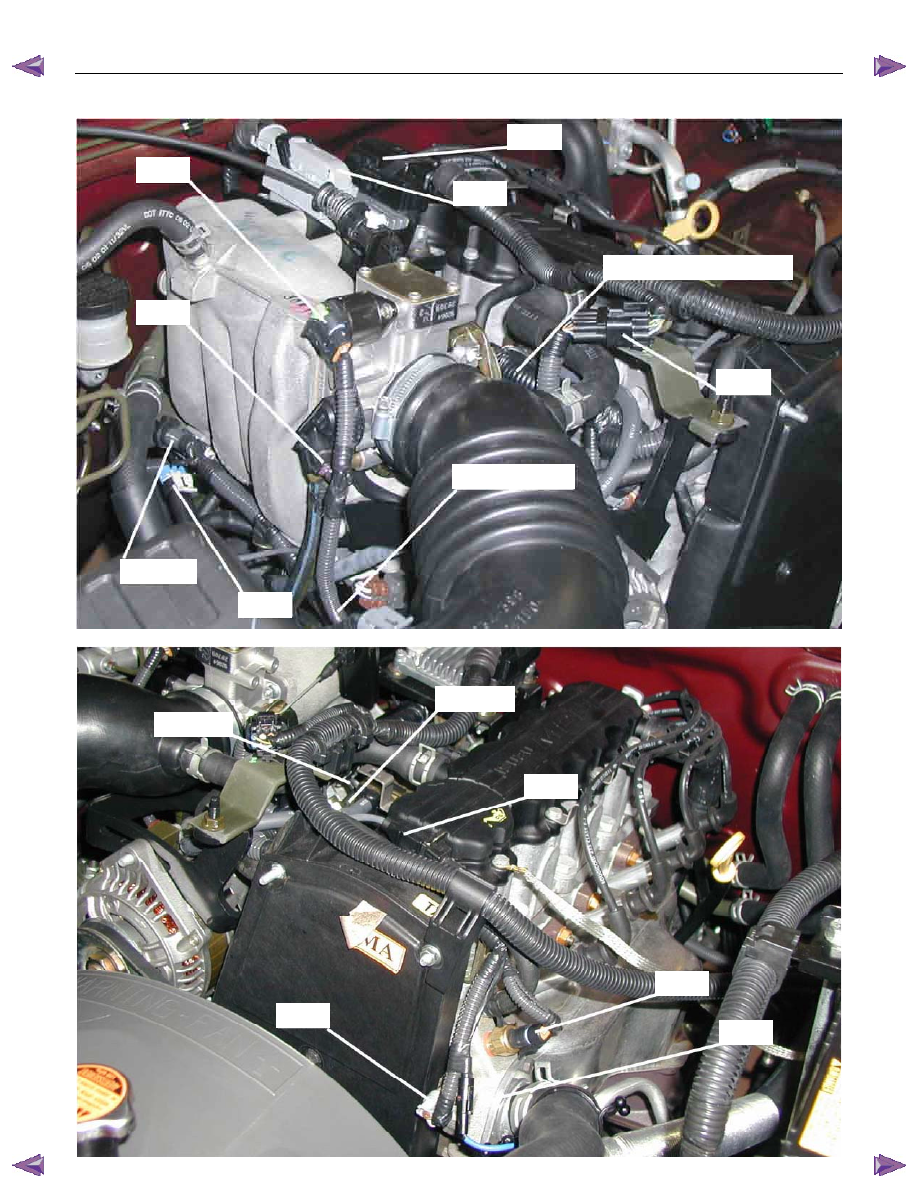

PARTS LOCATION C24SE



C56

E60

E70

H34

E72

To E6, E7, E8, E9

To E64, E75

E84

To E18







To E66

E59

E69

E2

E65

To E85
