Isuzu KB P190. Manual - part 1286





8A-206  ELECTRICAL-BODY AND CHASSIS

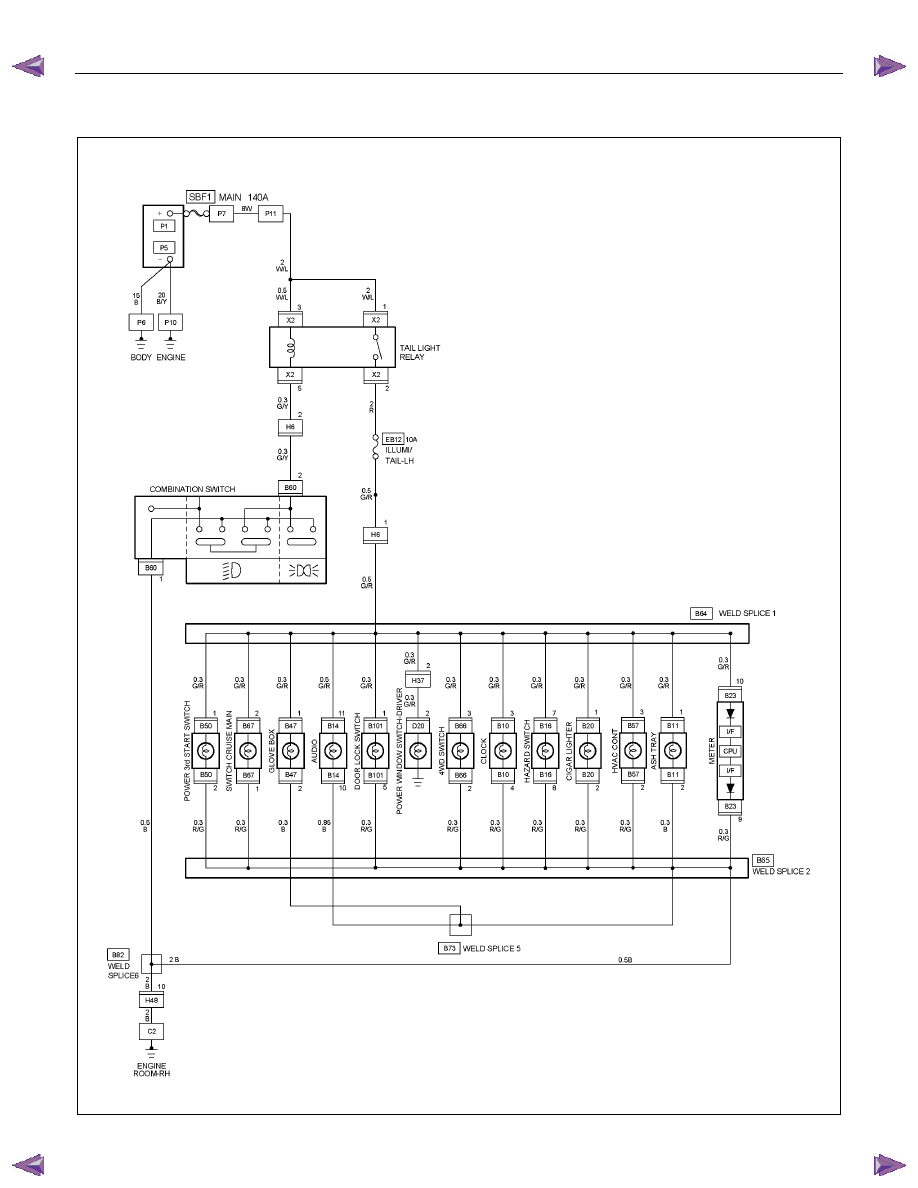

CIRCUIT DIAGRAM HFV6 (RHD)














RTW78AXF025701

ELECTRICAL-BODY AND CHASSIS  8A-207

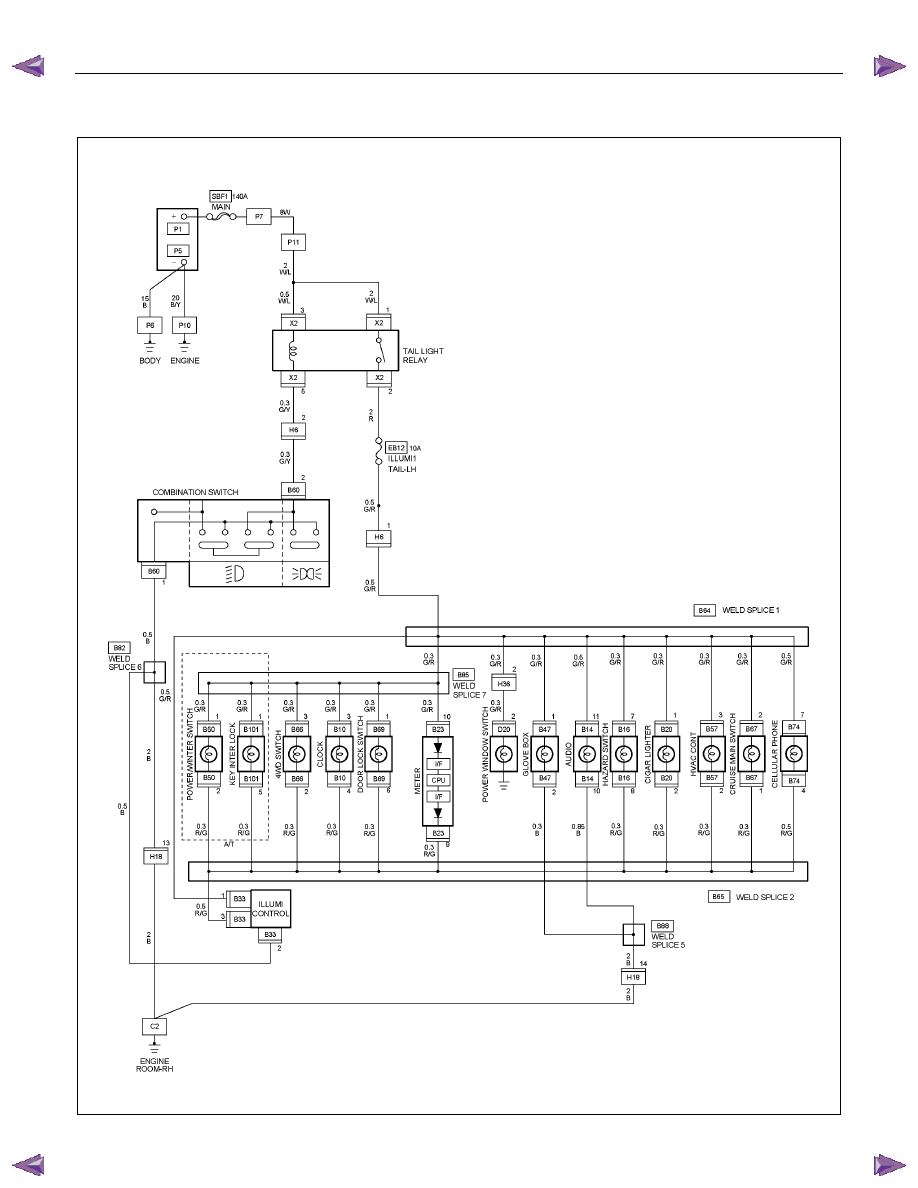

CIRCUIT DIAGRAM HFV6 (LHD)













RTW78AXF017701

8A-208  ELECTRICAL-BODY AND CHASSIS

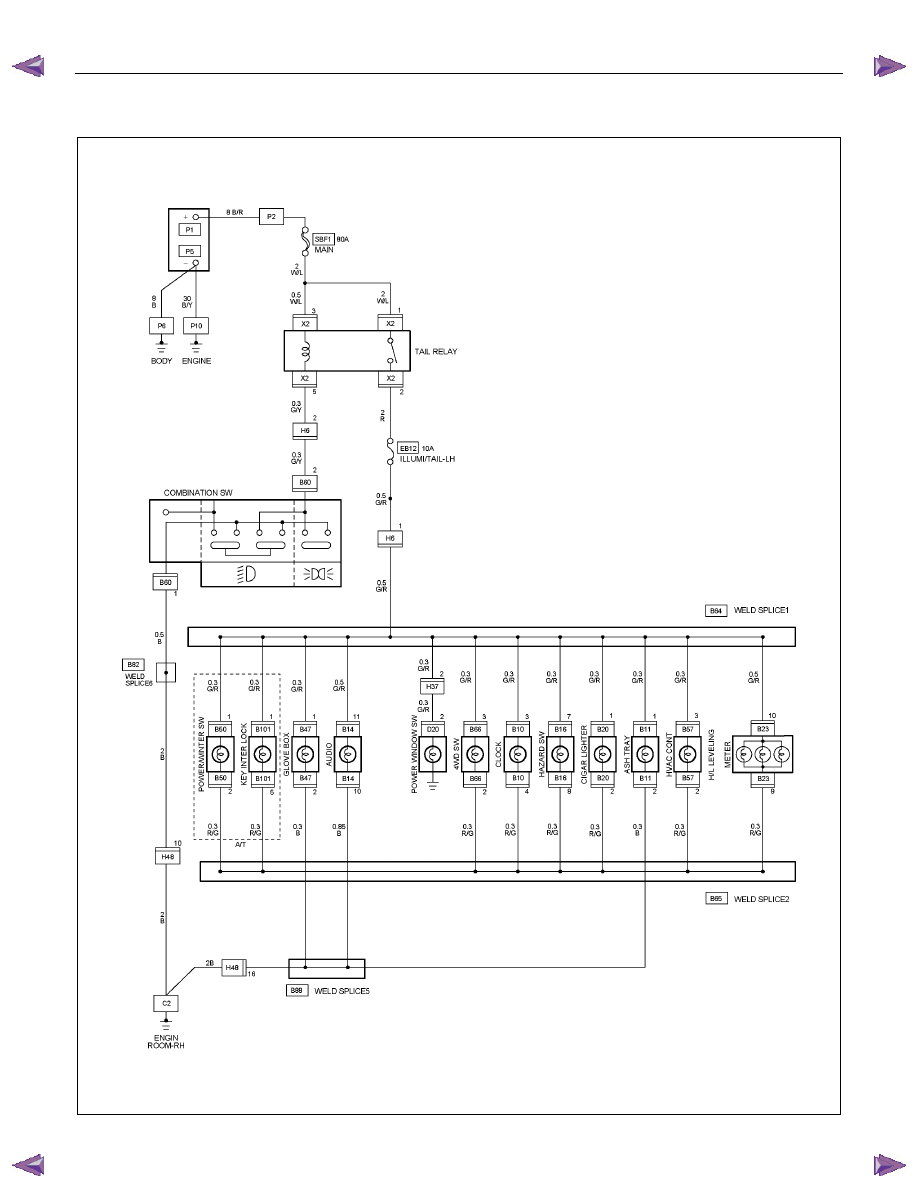

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC













RTW78AXF027001

ELECTRICAL-BODY AND CHASSIS  8A-209

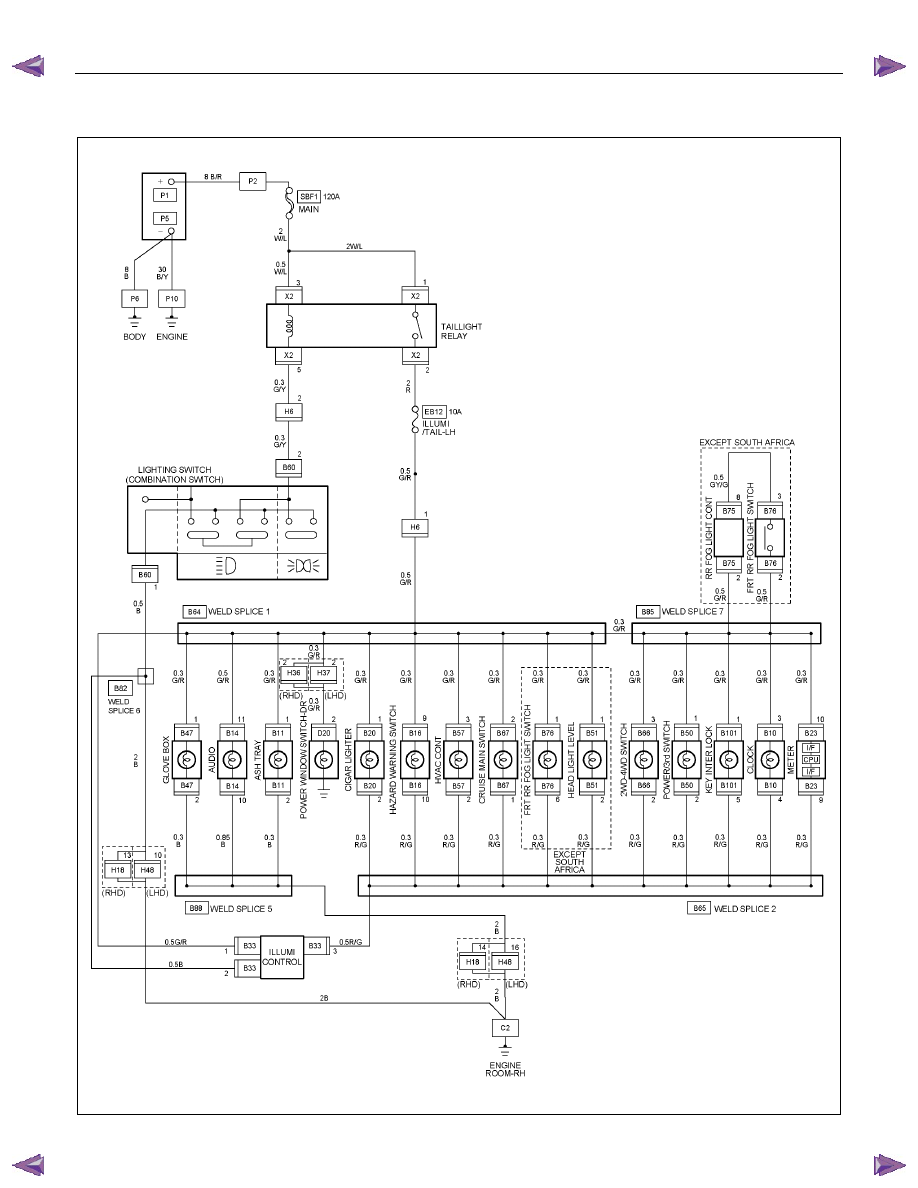

CIRCUIT DIAGRAM 4JH1-TC (LHD)
















RTWA78XF013601
