8A-110  ELECTRICAL-BODY AND CHASSIS



  REMOVAL AND INSTALLATION



This illustration is based on RHD model

STARTER SWITCH

Removal

1.  Steering Lock Assembly

•  Refer to Section 3B" STEERING COLUMN" for steering

lock assembly removal steps.

2. Starter Switch











Installation

Follow the removal procedure in the reverse order to install the
starter switch.




  INSPECTION AND REPAIR



B62

B63




STARTER SWITCH

Switch Connections



Terminal No.



Starter
switch key
position

B62

2

(B2)

B62

4

(ACC)

B62

1

(IG2)

B63

1

(ST)

B63

3

(B1)

B62

3

(IG1)

 Removed



























OFF





ACC

Inserted



ON





START



LOCK











RTW78ASH003001



Starter relay

Check continuity between the relay terminals.

1

 -

4

............................ No continuity

(When battery voltage is applied between

2

 and

3

)

1

 -

4

............................ Continuity





ELECTRICAL-BODY AND CHASSIS  8A-111

ENGINE CONTROL MODULE (ECM)

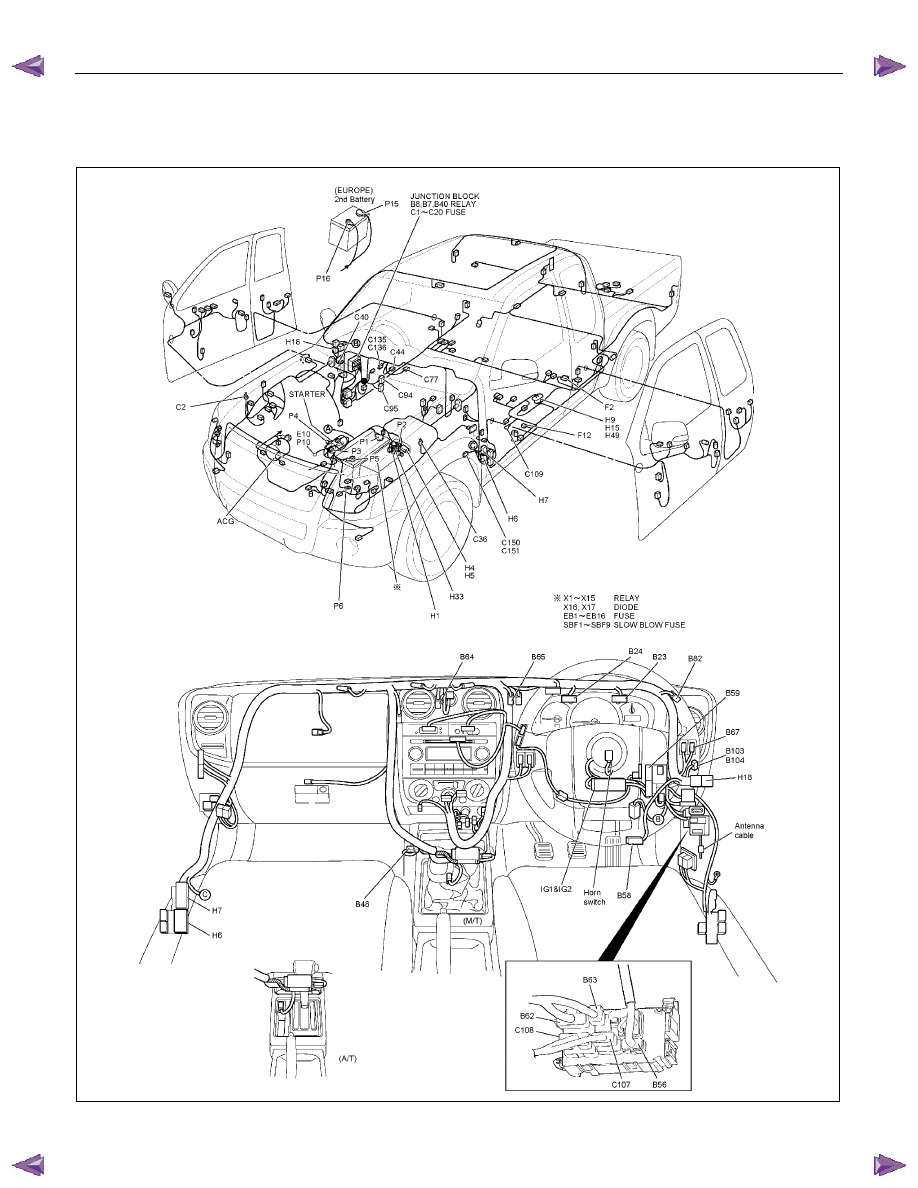

PARTS LOCATION (RHD)











RTW78AXF036301 & RTW78AXF042501

8A-112  ELECTRICAL-BODY AND CHASSIS

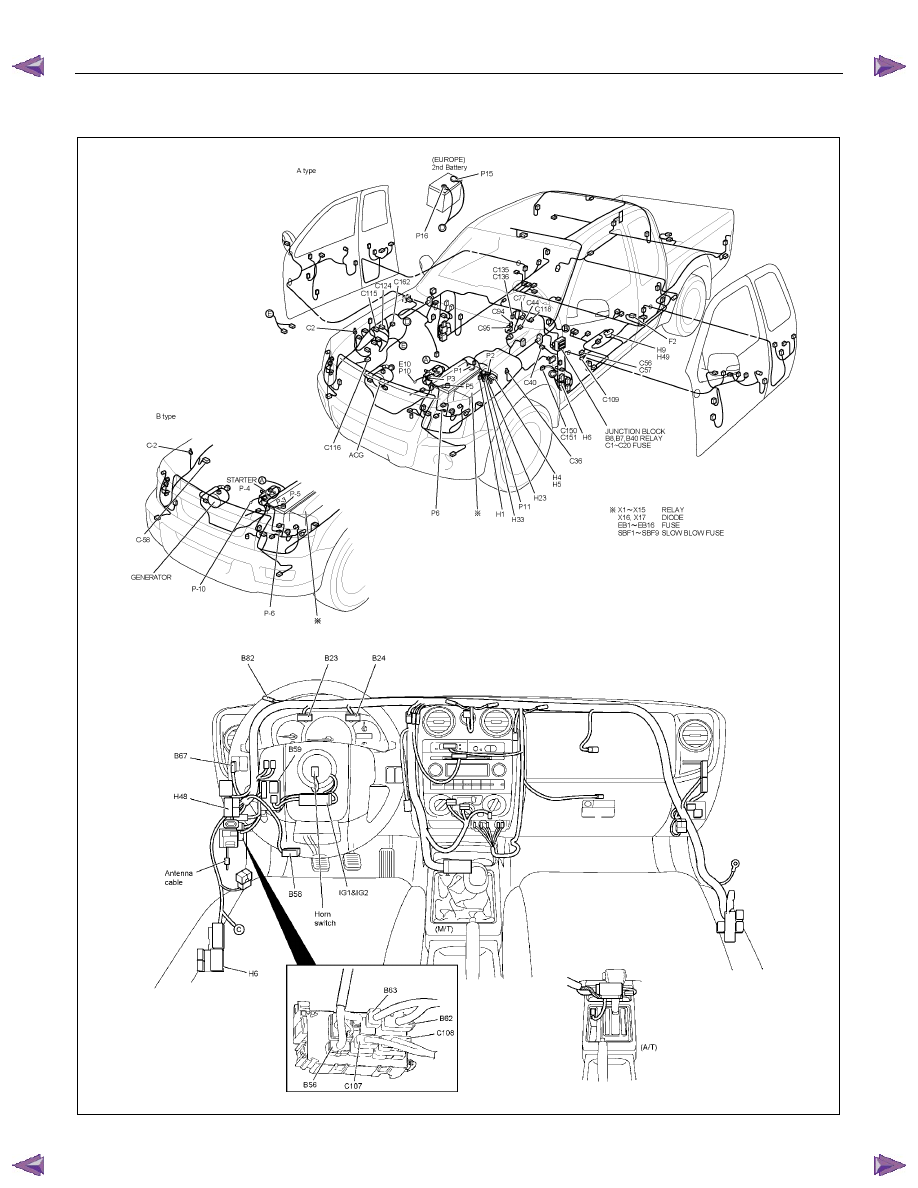

PARTS LOCATION (LHD)















RTW78AXF036401 & RTW78AXF042601

ELECTRICAL-BODY AND CHASSIS  8A-113

PARTS LOCATION C24SE

C56

E60

To E6, E7, E8, E9

E70

E72

H34

To E64, E75

To E18

E84







To E66

E59

E69

E2

To E85

E65
