8A-90  ELECTRICAL-BODY AND CHASSIS

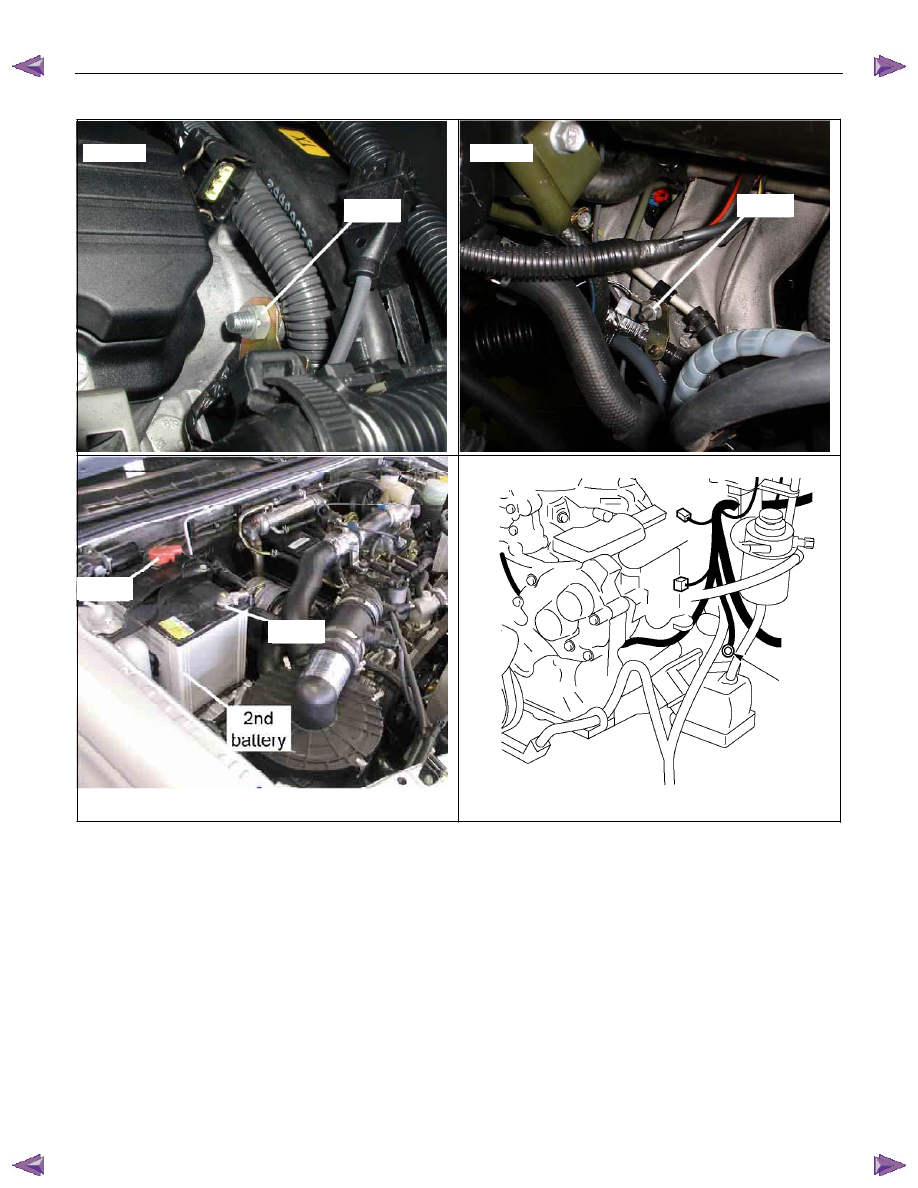

GROUND POINT LOCATION





C24SE

C24SE

4JH1-TC

E74

E72

P15

P16

E10



ELECTRICAL-BODY AND CHASSIS  8A-91

CABLE HARNESS ROUTING

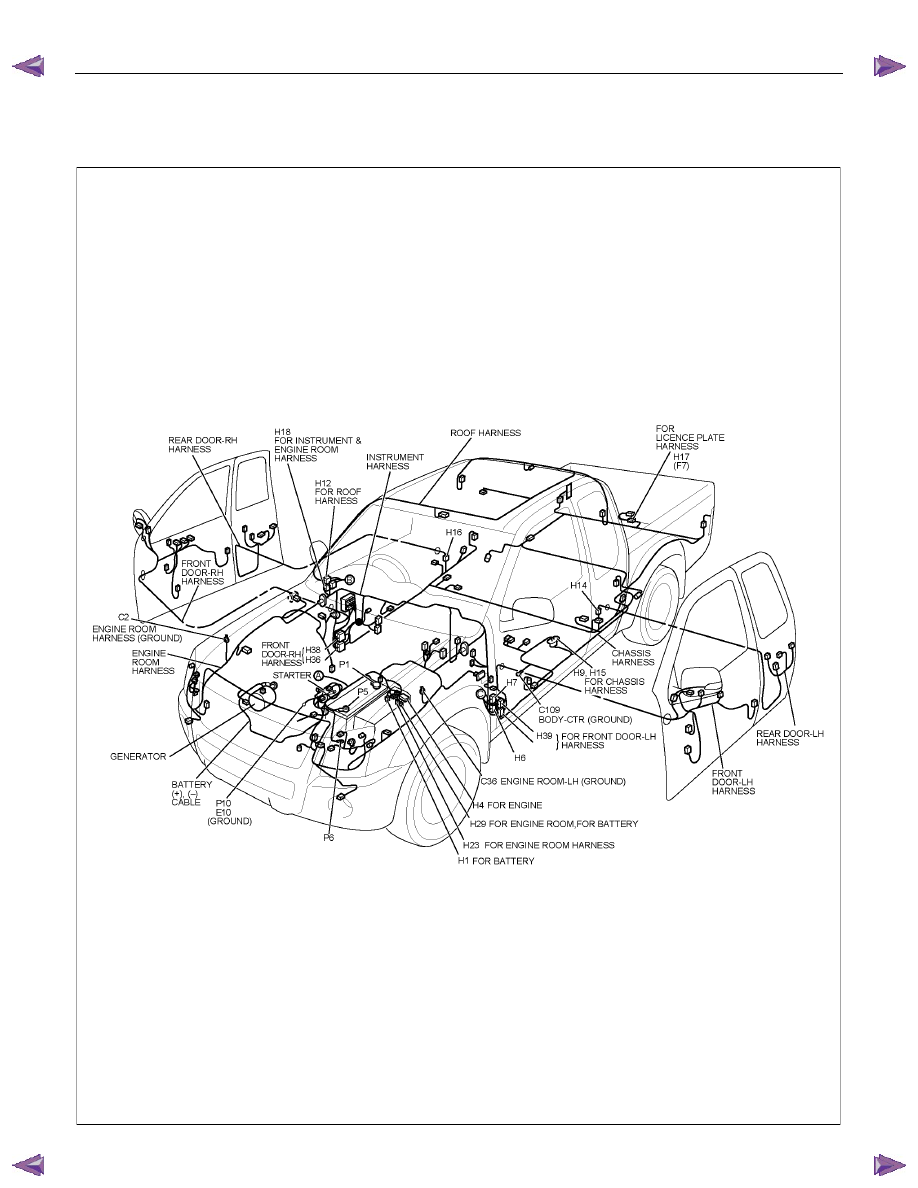

MAIN CABLE HARNESS (RHD)

























RTW780MF000101

8A-92  ELECTRICAL-BODY AND CHASSIS

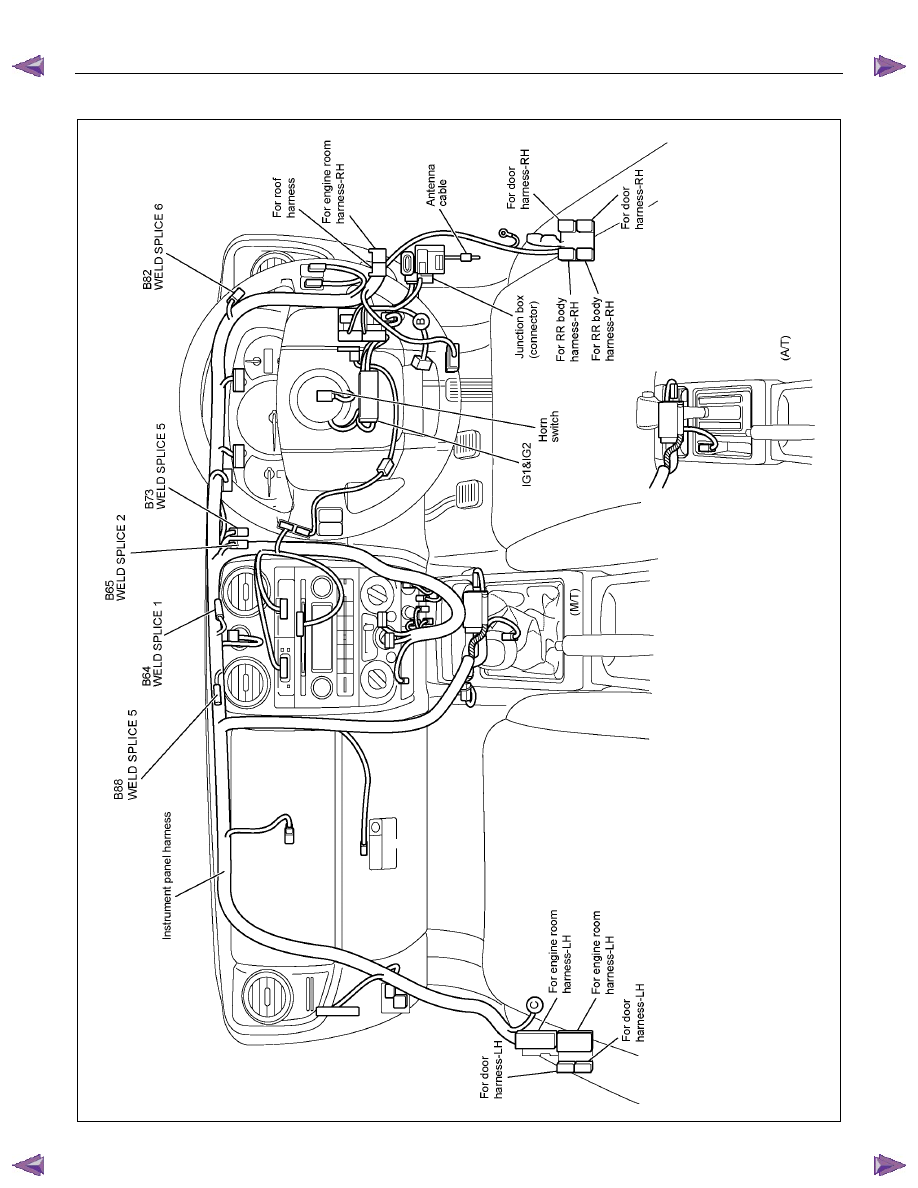

INSTRUMENT HARNESS (RHD)










RTW780XF004301

ELECTRICAL-BODY AND CHASSIS  8A-93

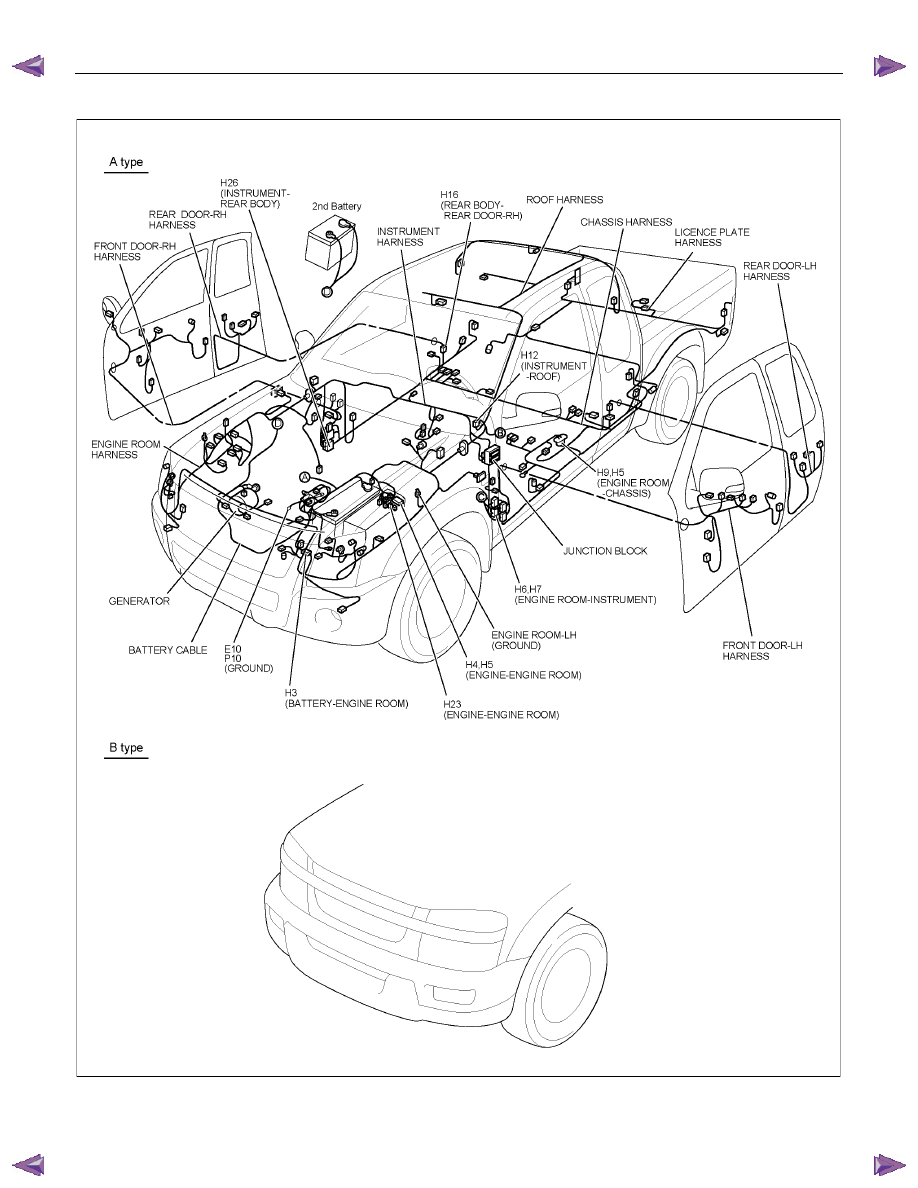

MAIN CABLE HARNESS (LHD)









RTW780XF015001
