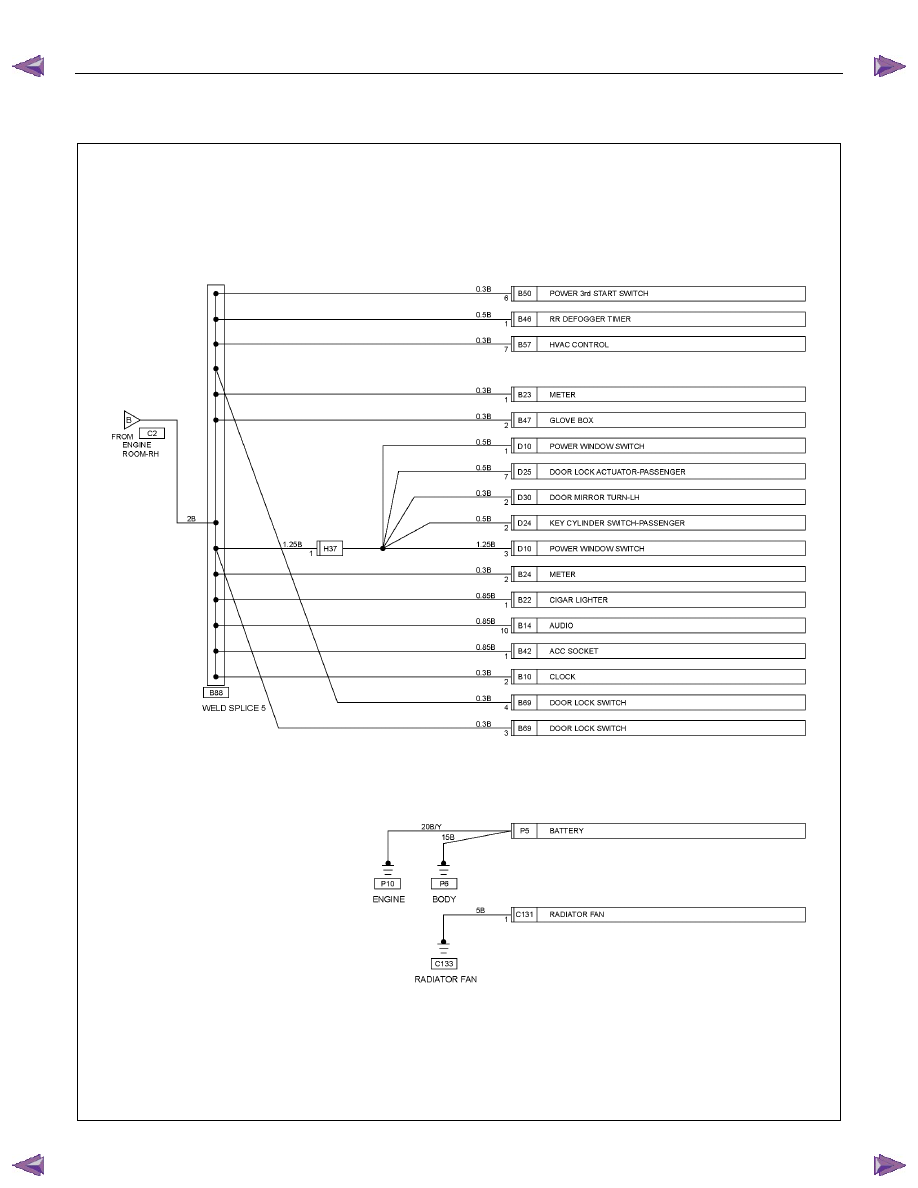

8A-58  ELECTRICAL-BODY AND CHASSIS



GROUND POINT HFV6 (RHD)

 Sheet

2/4













RTW78AXF002701

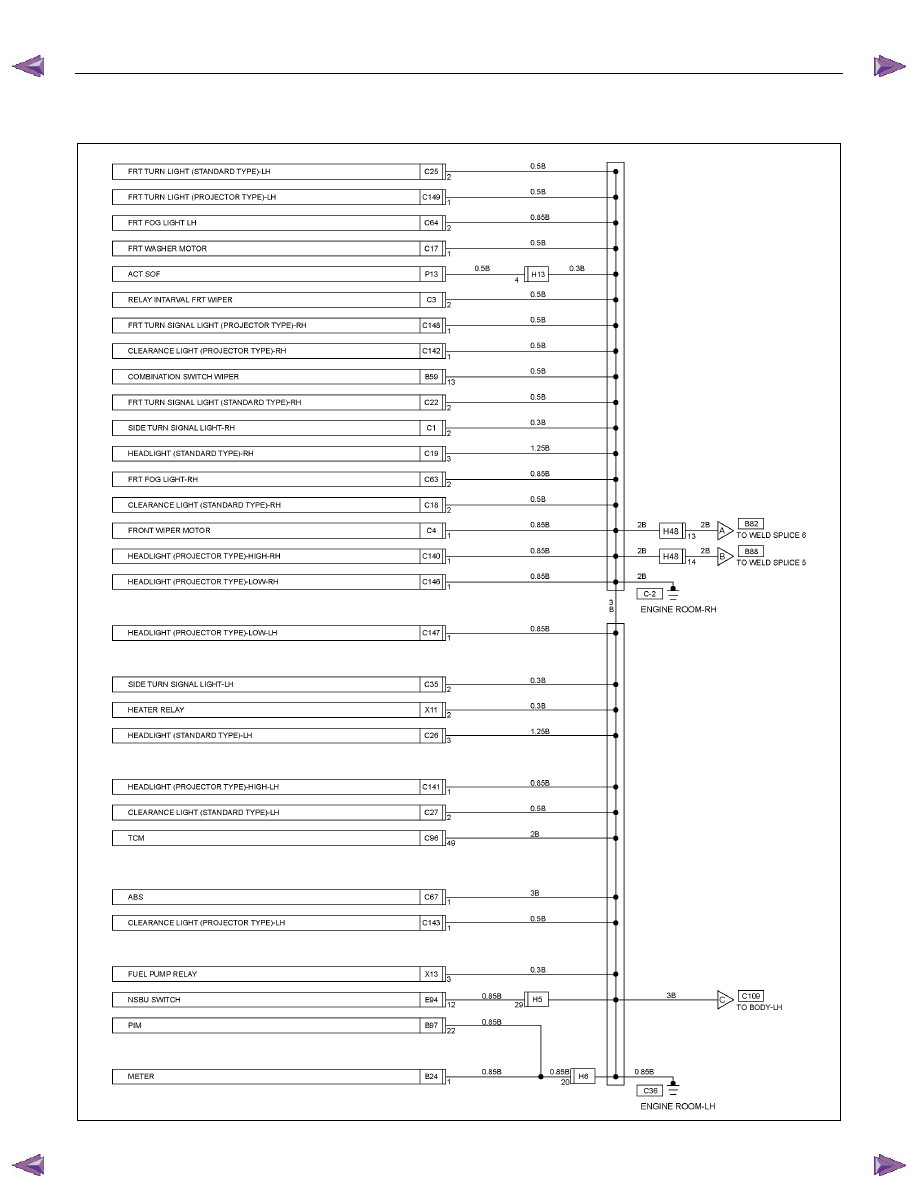

ELECTRICAL-BODY AND CHASSIS  8A-59



GROUND POINT HFV6 (RHD)

 Sheet

3/4
















RTW78AXF002801

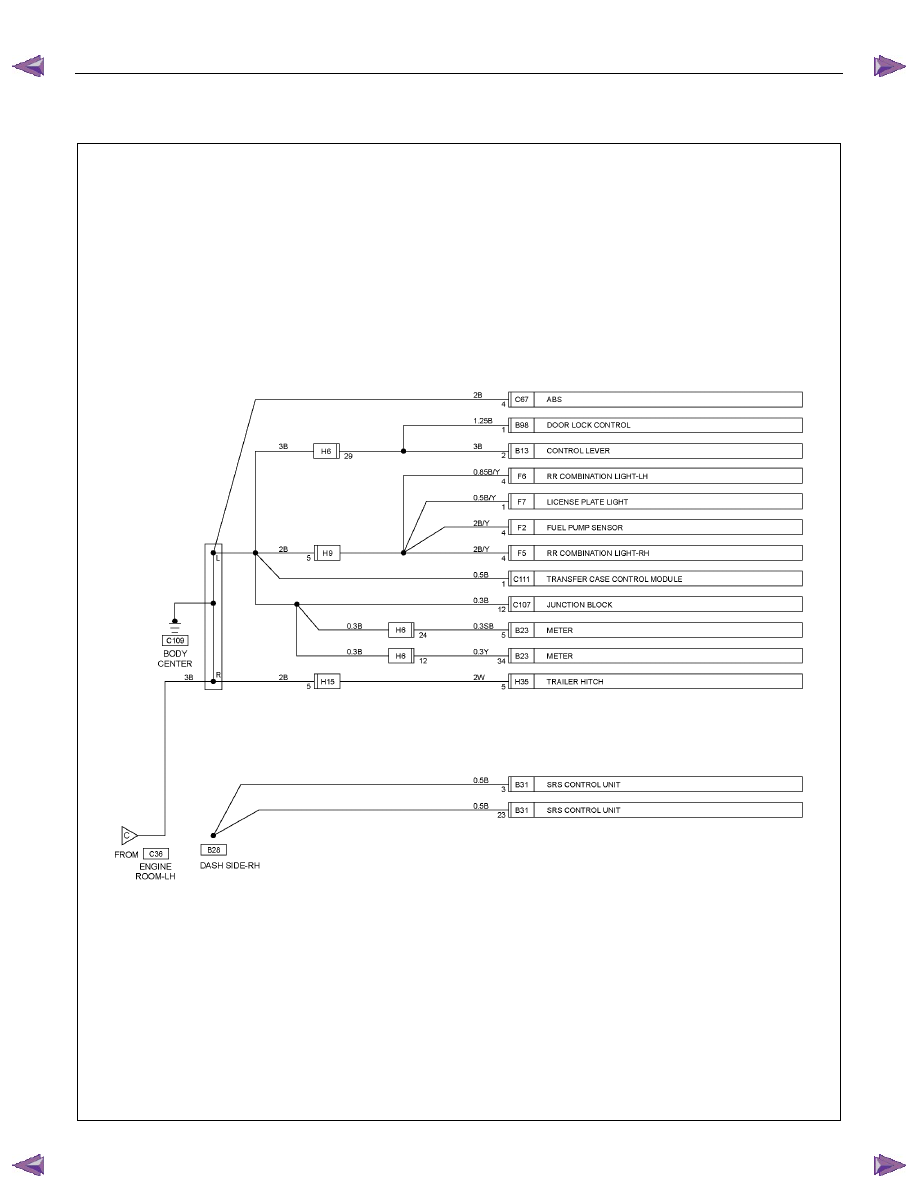

8A-60  ELECTRICAL-BODY AND CHASSIS



GROUND POINT HFV6 (RHD)

 Sheet

4/4






















RTW78AXF002901

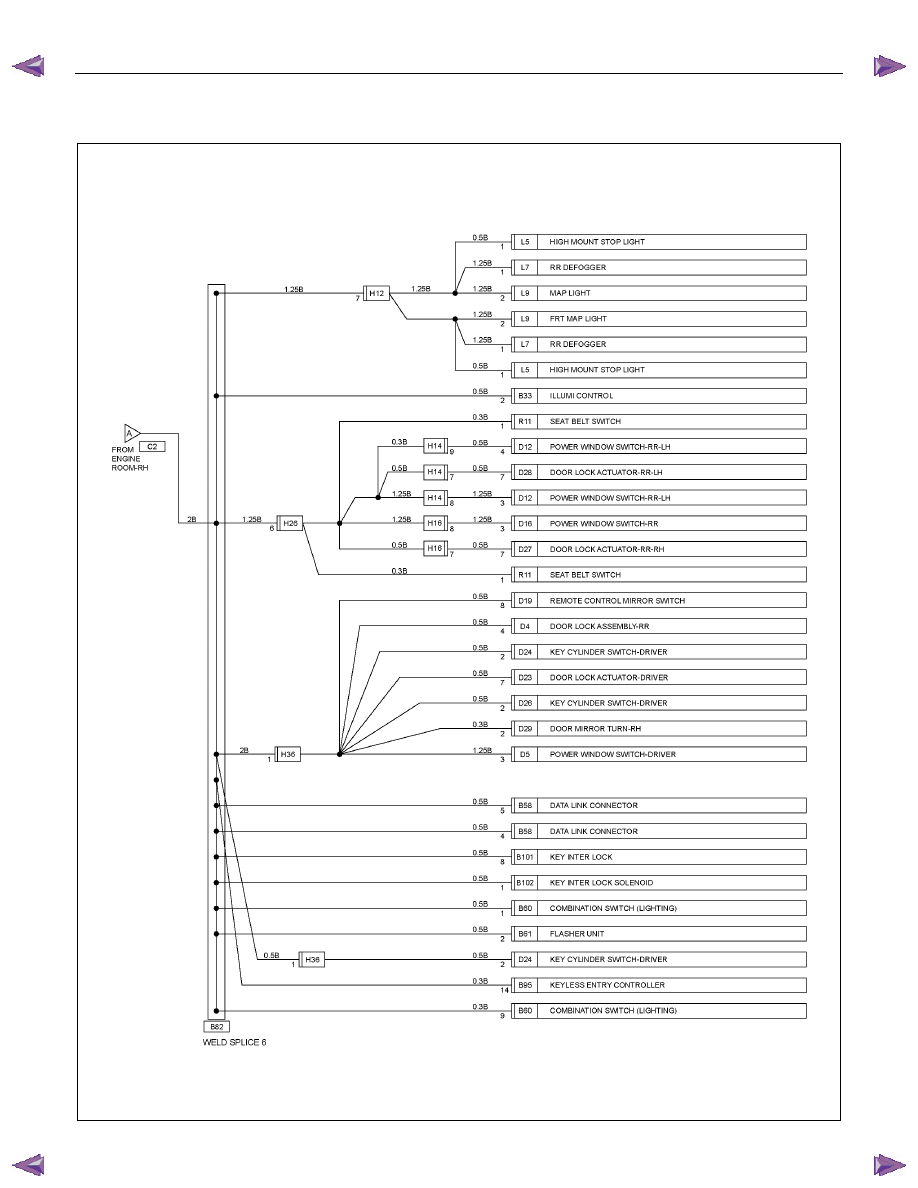

ELECTRICAL-BODY AND CHASSIS  8A-61



GROUND POINT HFV6 (LHD)

Sheet 1/4











RTW78AXF015801
