7B1-6     MANUAL TRANSMISSION

Torque : 63 N

⋅⋅⋅⋅m (6.4 kgf⋅⋅⋅⋅m/46 lb⋅⋅⋅⋅ft)

  4. Install center bearing on crossmember.

Torque : 69 N

⋅⋅⋅⋅m (7.0 kgf⋅⋅⋅⋅m/51 lb⋅⋅⋅⋅ft)

  5. Check transmission fluid level.

  6. Lower the vehicle.











MANUAL TRANSMISSION     7B1-7

Transmission (4

××××2)

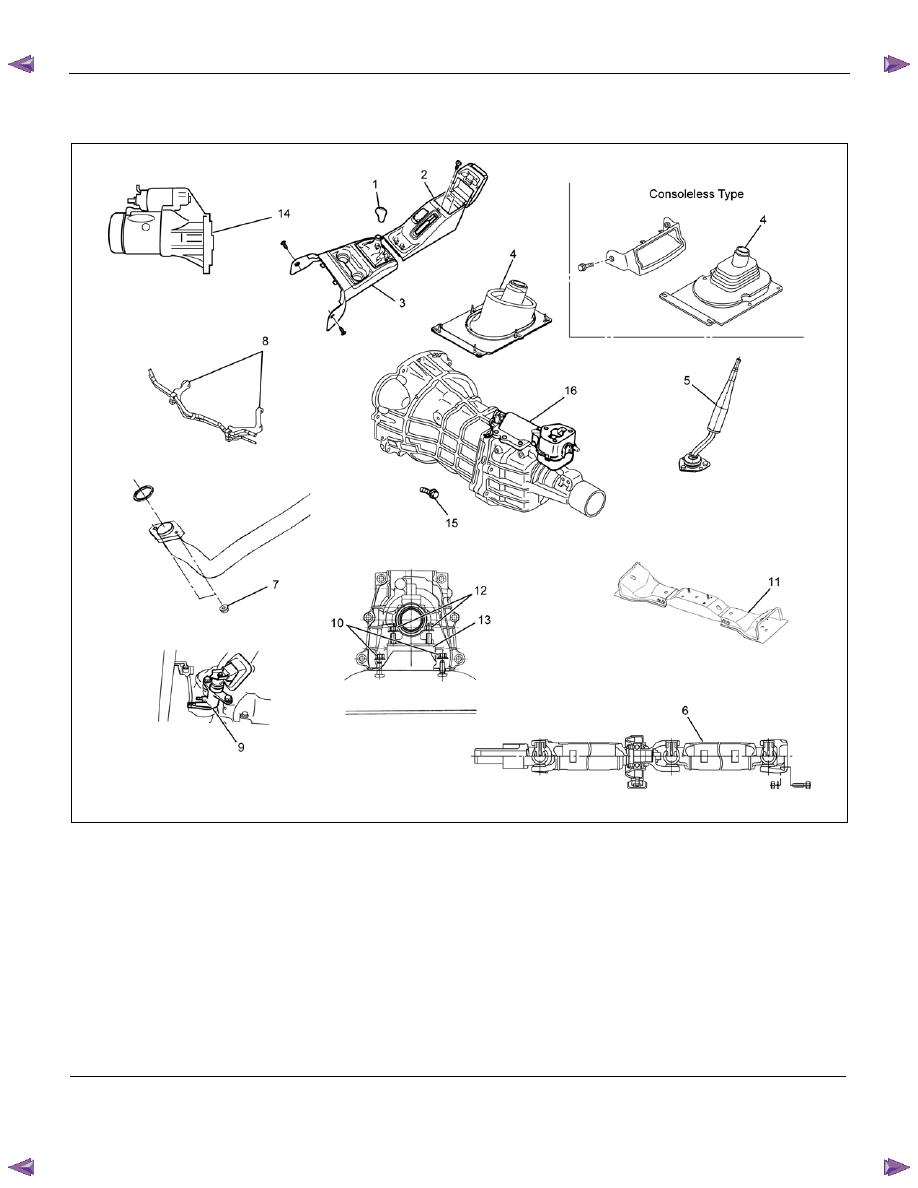

Disassembled View









RTW77BLF003201

Legend

(1)  Gear Control Lever Knob

(9) Slave Cylinder

(2)  Rear Floor Console (bucket seat)

(10) Nut: rear mount to Crossmember

(3)  Front Floor Console

(11) Transmission Crossmember

(4)  Grommet Assembly

(12) Nut: rear mount to transmission

(5)  Gear Control Lever

(13) Rear Mount Rubber

(6)  Rear Propeller Shaft

(14) Starter (Diesel engine only)

(7)  Exhaust Pipe Nut (Diesel engine only)

(15) Transmission Retaining Nut and Bolt

(8)  Fuel Pipe Bracket

(16) Transmission Assembly









7B1-8     MANUAL TRANSMISSION

Removal

  1. Disconnect the battery ground cable.

  2. Remove the gear control lever knob.

  3. Remove the rear floor console. (Bucket seat)

    Refer to the section “Floor Console”.

  4. Remove the front floor console.

    Refer to the section “Floor Console”.

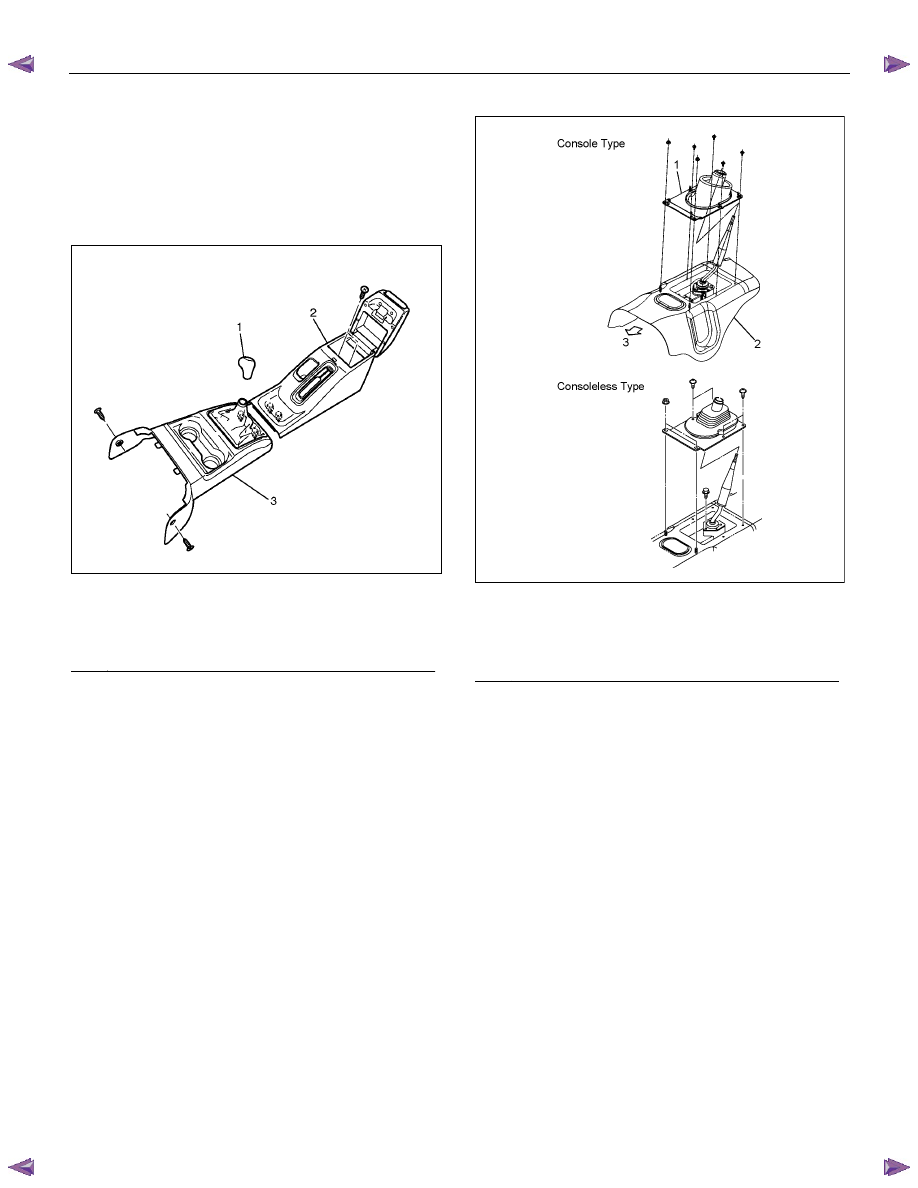

745R300006



Legend

(1) Knob

(2)  Rear Floor Console

(3)  Front Floor Console







  5. Remove the grommet assembly.









RTW47BMH000101



Legend

(1)

Grommet Assembly

(2)

Floor Panel

(3)

Front







MANUAL TRANSMISSION     7B1-9

  6. Remove the gear control lever.

  7. Raise and support the vehicle with suitable stands.

  8. Remove the rear propeller shaft.

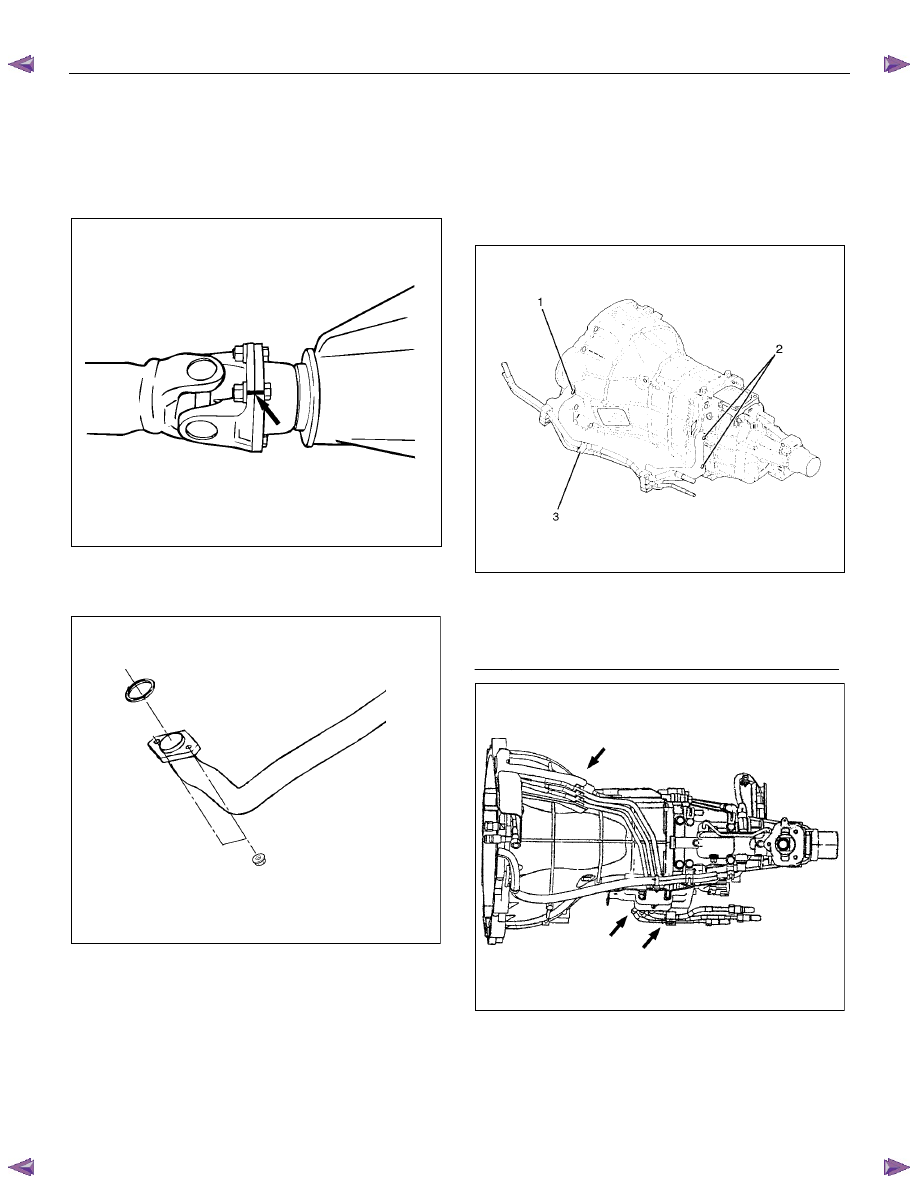

NOTE: Apply alignment marks on the flange at the
differential side.





401RS023

 9. Loosen the front exhaust pipe fixing nuts at the

engine side but do not remove them. (Diesel engine
only)









RTW67BSH000101



10. Disconnect the harness connectors and clips on the

transmission.
• Neutral

Switch

•  Back up Switch
•  Car Speed Sensor

11. Remove the fuel pipe bracket with pipes from the

transmission.

Diesel engine

220R300012



Legend

(1)

Bolt

(2)

Nut

(3)

Fuel Pipe Assembly









C24SE
