7B-16  MSG MODEL







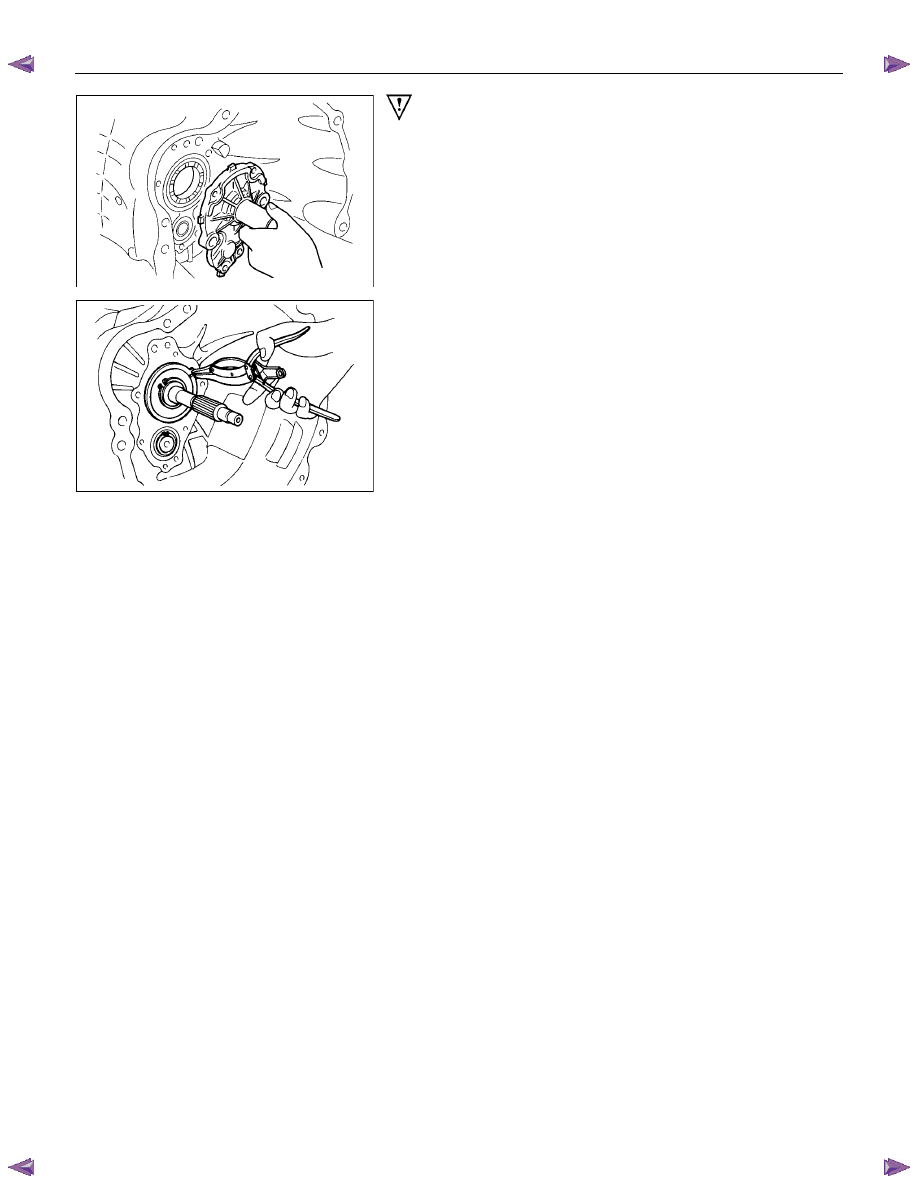

Important Operations

6.  Front Cover with Oil Seal
Remove the front cover with oil seal from the transmission
case.









7.  Counter Gear Snap Ring

8.  Bearing Snap Ring
Use a pair of snap ring pliers to remove the snap ring.




MSG MODEL  7B-17

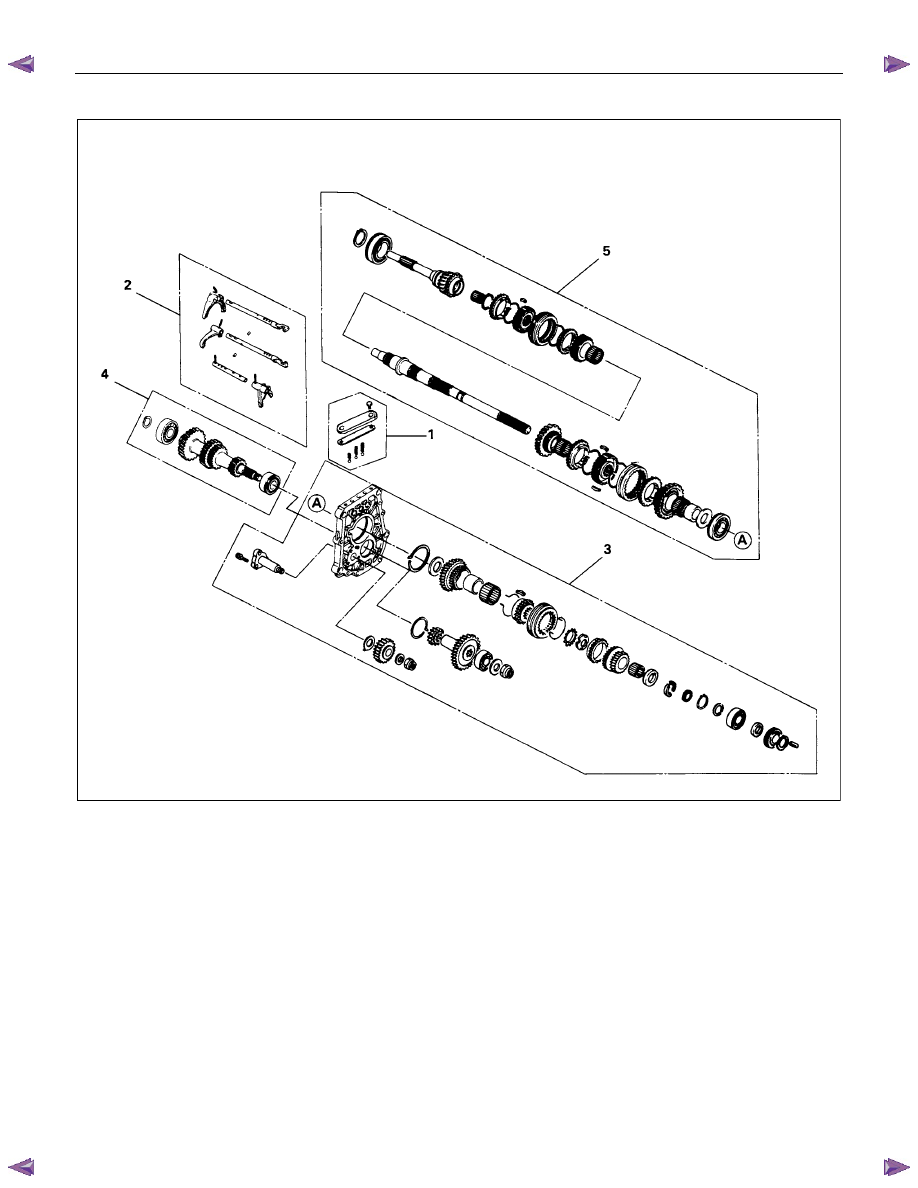

MAJOR COMPONENT



INTERNAL PARTS









Disassembly steps



1. Detent assembly



2. Shift arm assembly & interlock pin



3. Rev. and 5th gear assembly








4. Counter gear shaft assembly



5. Top & main gear shaft assembly





7B-18  MSG MODEL

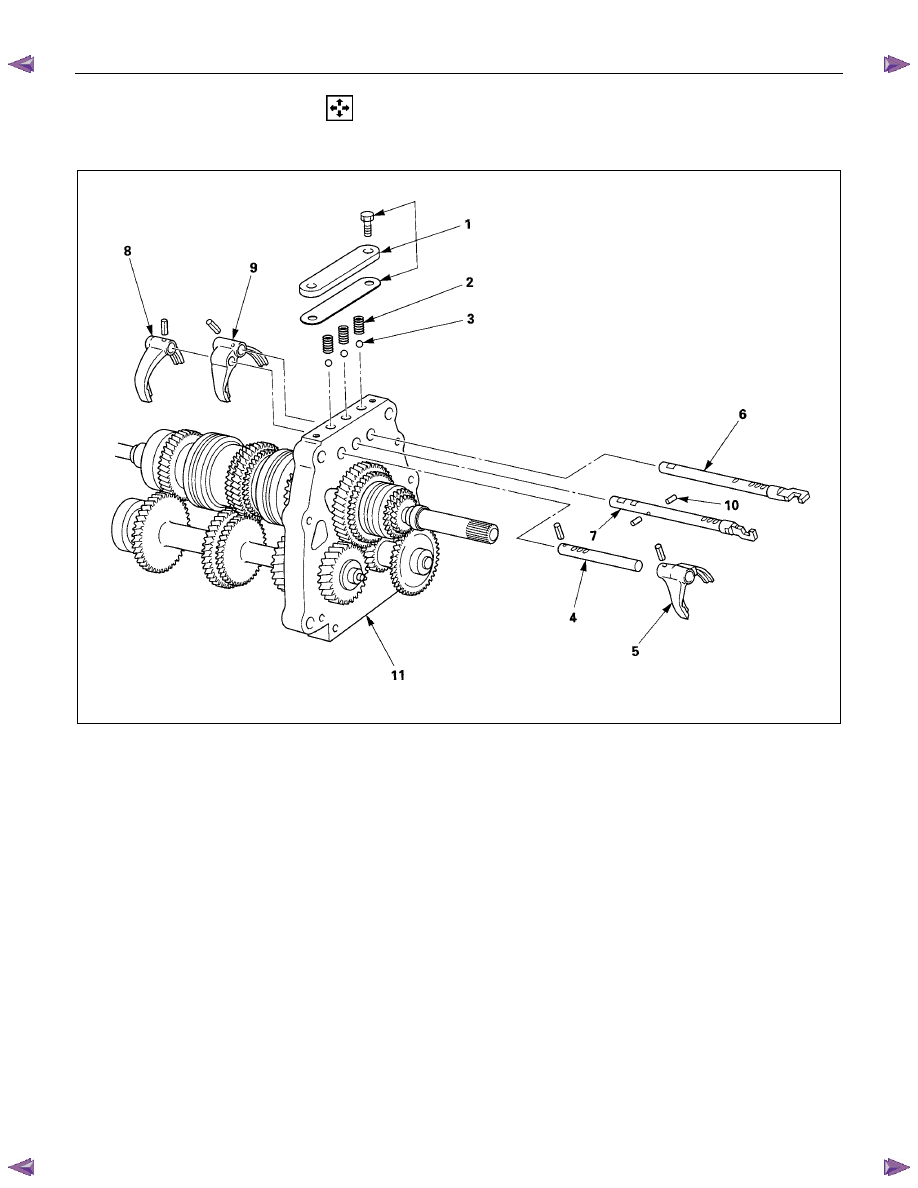

  MINOR COMPONENTS



DETENT, SHIFT ARM ASSEMBLY AND INTERLOCK PIN





Disassembly Steps



1. Detent spring plate and gasket



2. Detent spring

▲  3. Detent ball


4. Rev. - 5th shift rod



5. Rev. - 5th shift arm



6. 1st - 2nd shift rod






▲  7. 3rd - 4th shift rod

▲  8. 3rd - 4th shift arm

▲  9. 1st - 2nd shift arm
  10. Interlock pin
  11. Intermediate plate and gear assembly




MSG MODEL  7B-19





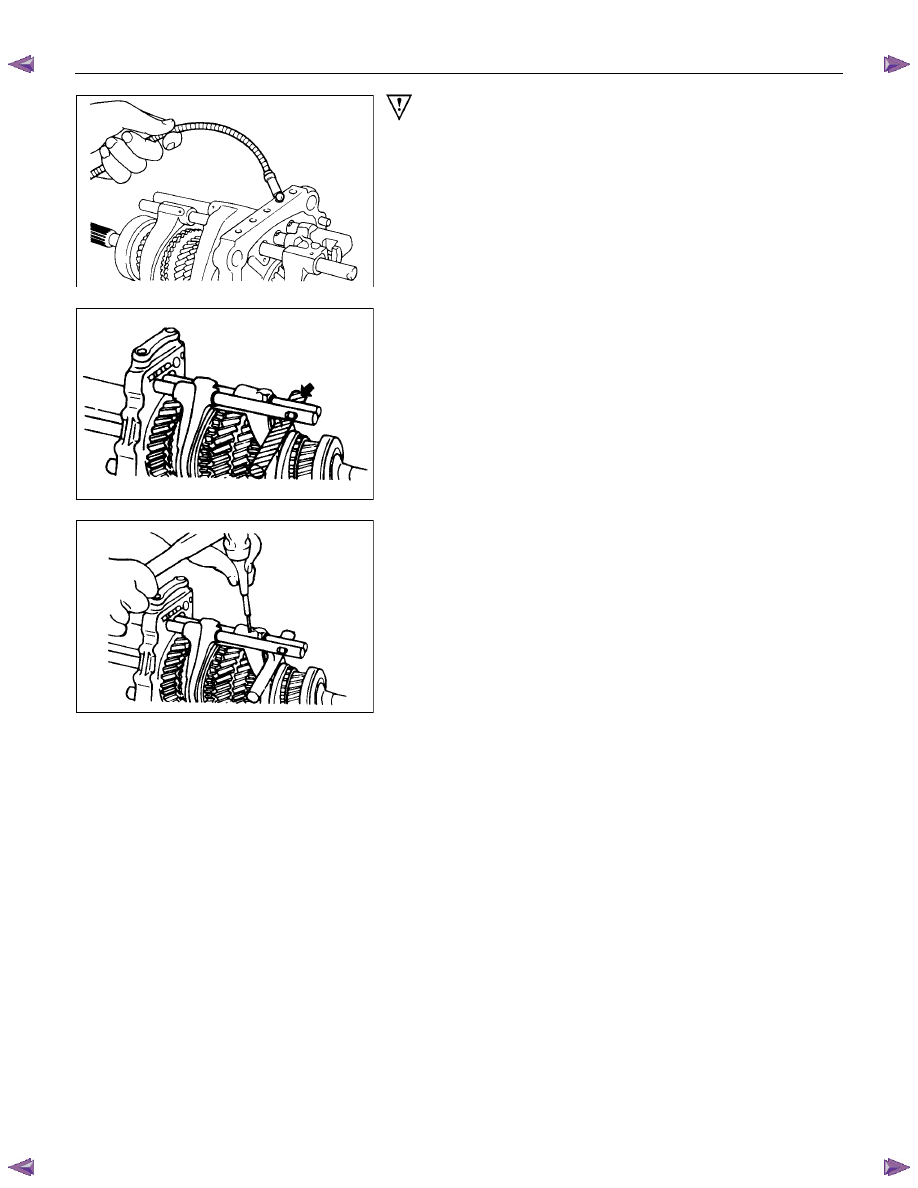

Important Operations

3. Detent Ball








7.  3rd - 4th Shift Rod

8.  3rd - 4th Shift Arm

9.  1st - 2nd Shift Arm

1)  Hold a round bar against the shift arm end.



This will prevent damage to other components.












2)  Use a spring pin remover to remove the shift arm spring pin

from the shift arm and the shift rod.



Spring Pin Remover : 9-8529-2201-0



Discard the used spring pin.

3)  Move the 3rd - 4th shift rod forward.



Take care not to lose the interlock pins.
