7B-4  MSG MODEL

TORQUE SPECIFICATION

  STANDDARD BOLTS


The torque values given in the following table should be applied where a particular torque is not specified.

N

⋅m (kgf⋅m/lb⋅ft)



Strength 4.8/4T

7T

8.8

9.8/9T



Class



Refined

Non-Refined





Bolt Identifi-

cation















Bolt
Diameter

××××

Pitch (mm)

No mark

-









 M6

× 1.0

6 (0.6 / 52 lb.in)

7 (0.7 / 61 lb.in)

8 (0.8 / 69 lb.in)

-



M8

× 1.25

13 (1.3 / 113

lb.in)

17 (1.7 / 12)

20 (2.0 / 14)

24 (2.4 / 17)



M10

× 1.25

27 (2.8 / 20)

37 (3.8 / 27)

42 (4.3 / 31)

50 (5.1 / 37)



M12

× 1.25

61 (6.3 / 45)

76 (7.8 / 56)

87 (8.9 / 64)

95 (9.7 / 70)



M14

×1.5

96 (9.8 / 71)

116 (11.8 / 85)

133 (13.6 / 98)

142 (14.5 / 105)



M16

× 1.5

130 (13.3 / 96)

170 (17.3 / 125)

193 (19.7 / 143)

200 (20.4 / 148)



M18

× 1.5

188 (19.2 / 139)

244 (24.9 / 180)

278 (28.3 / 205)

287 (29.3 / 212)



M20

× 1.5

258 (26.3 / 190)

337 (34.4 / 249)

385 (39.3 / 284)

396 (40.4 / 292)



M22

× 1.5

332 (33.9 / 245)

453 (46.3 / 335)

517 (52.7 / 381)

530 (54.1 / 391)



M24

× 2.0

449 (45.8 / 331)

570 (58.2 / 421)

651 (66.3 / 480)

692 (70.6 / 511)

 *

M10

× 1.5

26 (2.7 / 20)

36 (3.7 / 27)

41 (4.2 / 30)

48 (4.9 / 35)

 *

M12

× 1.75

57 (5.8 / 42)

71 (7.2 / 52)

80 (8.2 / 59)

89 (9.1 / 66)

 *

M14

× 2.0

89 (9.1 / 66)

110 (11.2 / 81)

125 (12.7 / 92)

133 (13.6 / 98)

 *

M16

× 2.0

124 (12.7 / 92)

162 (16.5 / 119)

185 (18.9 / 137)

191 (19.5 / 141)

Flange Bolt

 M6

× 1.0

7 (0.7 / 61 lb.in)

8 (0.8 / 69 lb.in)

9 (0.9 / 78 lb.in)

-



M8

× 1.25

15 (1.5 / 11)

19 (1.9 / 14)

22 (2.2 / 16)

26 (2.7 / 20)



M10

× 1.25

31 (3.2 / 23)

41 (4.2 / 30)

47 (4.8 / 35)

56 (5.7 / 41)



M12

× 1.25

69 (7.0 / 51)

85 (8.7 / 63)

97 (9.9 / 72)

106 (10.8 / 78)



M14

× 1.5

104 (10.6 / 77)

126 (12.8 / 93)

144 (14.6 / 106)

154 (15.7 / 114)



M16

× 1.5

145 (14.8 / 127)

188 (19.2 / 139)

214 (21.8 / 158)

221 (22.5 / 163)



M18

× 1.5

-

-

-

-



M20

× 1.5

-

-

-

-



M22

× 1.5

-

-

-

-



M24

× 2.0

-

-

-

-

 *

M10

× 1.5

30 (3.1 / 22)

40 (4.1 / 30)

46 (4.7 / 34)

54 (5.5 / 40)

 *

M12

× 1.75

64 (6.5 / 47)

78 (8.0 / 58)

89 (9.1 / 66)

99 (10.1 / 73)

 *

M14

× 2.0

97 (9.9 / 72)

119 (12.1 / 88)

135 (13.8 / 99.7)

144 (14.7 / 107)

 *

M16

× 2.0

137 (14.0 / 101)

178 (18.2 / 132)

203 (20.7 / 132)

210 (21.5 / 155)


The asterisk * indicates that the bolts are used for female-threaded parts that are made of soft materials such as
casting, etc.


  FLARE NUTS



Pipe diameter mm (in)

Torque N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m/lb⋅⋅⋅⋅ft)

Pipe diameter mm (in)

Torque N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m/lb⋅⋅⋅⋅ft)

4.76 (0.187)

16 (1.6 / 12)

10.00 (0.394)

54 (5.5 / 40)

6.35 (0.250)

26 (2.7 / 20)

12.00 (0.472)

88 (9.0 / 65)

8.00 (0.315)

44 (4.5 / 33)

15.00 (0.591)

106 (10.8 / 78)

Standard Hex.

Head Bolt



MSG MODEL  7B-5

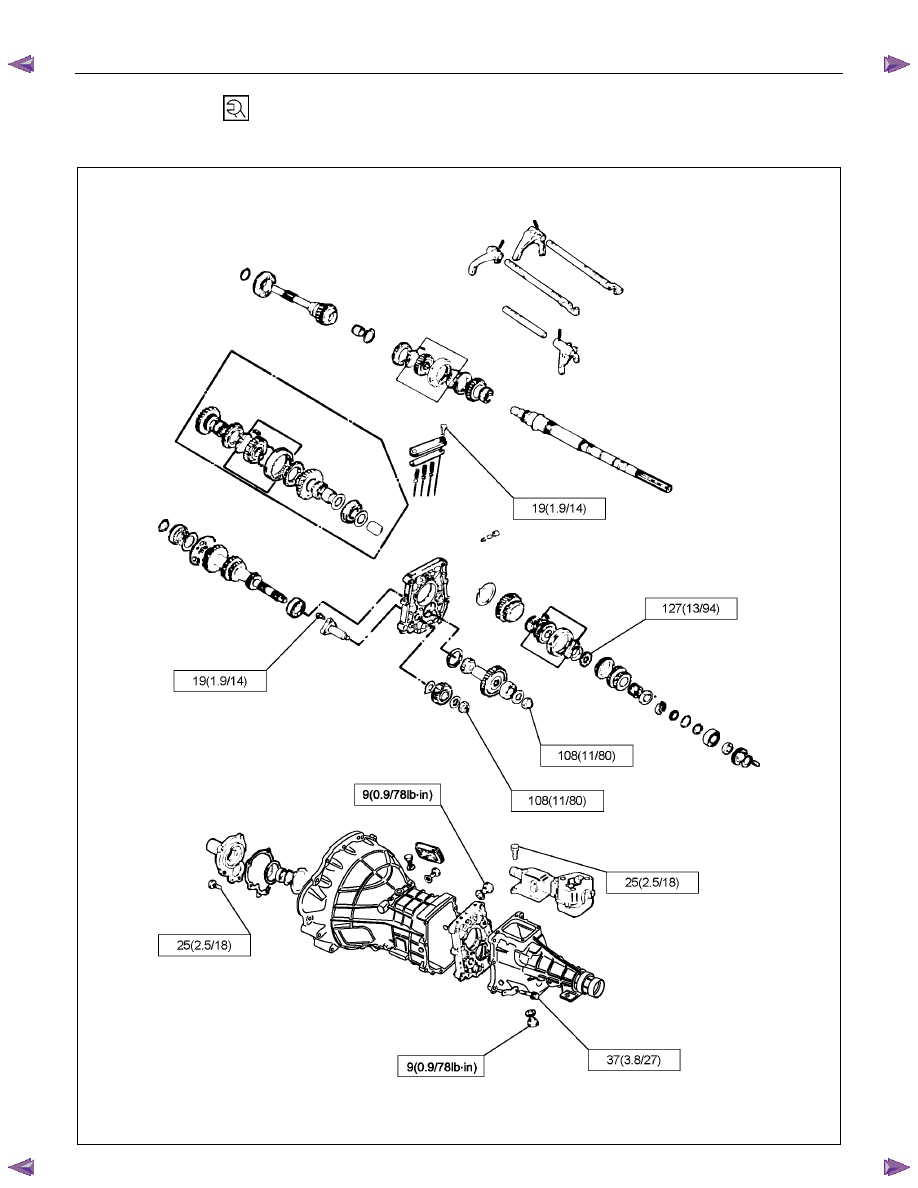

  SPECIAL PARTS FIXING NUTS AND BOLTS



N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m/lb⋅⋅⋅⋅ft)











RTW77BXF000101

7B-6  MSG MODEL

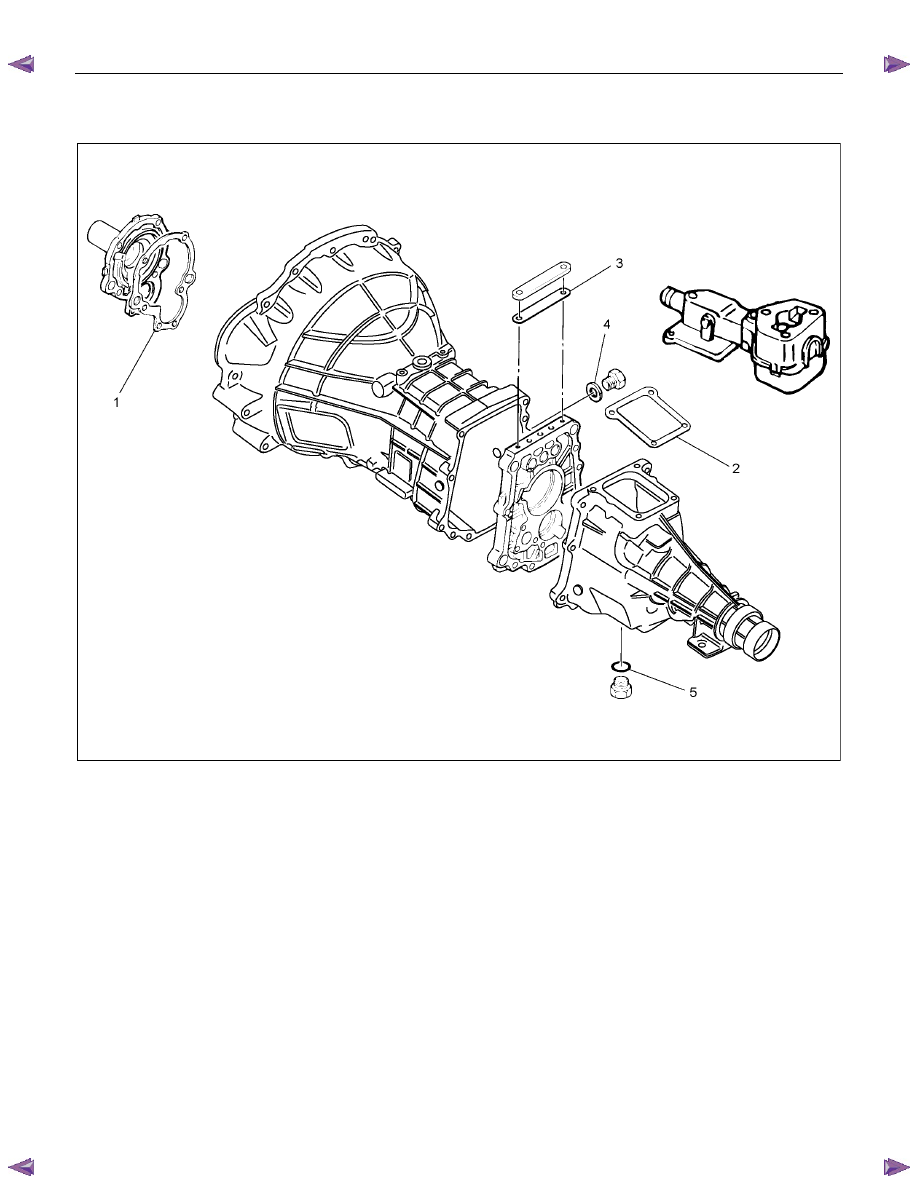

REPAIR KIT













RTW47BLF000201





1. Case to front cover gasket



2. Control box gasket



3. Plate gasket







4. Filler plug O-ring



5. Drain plug O-ring



MSG MODEL  7B-7



  REMOVAL AND INSTALLATION


Read this Section carefully before performing any removal and installation procedure. This Section gives you
important points as well as the order of operation. Be sure that you understand everything in this Section before you
begin.








Important Operations - Removal

Battery Cable

Disconnect the negative (-) cable from the battery terminal.


Engine Hood

Apply setting marks to the engine hood and the engine hood
hinges before removing the engine hood.







Gear Shift Lever

1.  Place the gear shift lever in the neutral position.

2.  Remove the gear shift lever knob.

3.  Remove the front console assembly.

4.  Remove the gear shift lever grommet and dust cover.

5.  Remove the gear shift lever cover bolts.

6.  Remove the gear shift lever.

Note:
Cover the shift lever hole to prevent the entry of foreign
material into the transmission.







Lifting the Vehicle

1.  Jack up the vehicle.

2.  Place chassis stands at the front and the rear of the vehicle.









Transmission Oil Draining

1.  Remove the transmission oil drain plug.

2.  Replace the drain plug after draining the oil.
