7A3-18  ON-VEHICLE SERVICE (JR405E)

CONTROL VALVE ASSEMBLY



244L300001

Remove or Disconnect

1.  Block the wheels.

2.  Disconnect the negative battery cable.

3.  Drain the fluid.



Refer to “ATF CHANGE” in this section.

4.  Remove the 19 bolts and oil pan.

5.  Inspect the bottom of the oil pan and strainer netting

for foreign material (clutch facing and metal

shavings).

  If there is an excessive accumulation of foreign

material, the oil strainer must be replaced.

  Further inspection is required to determine the

source of the foreign material.

6.  Disconnect the 2 harness connectors leading to the

control valve.



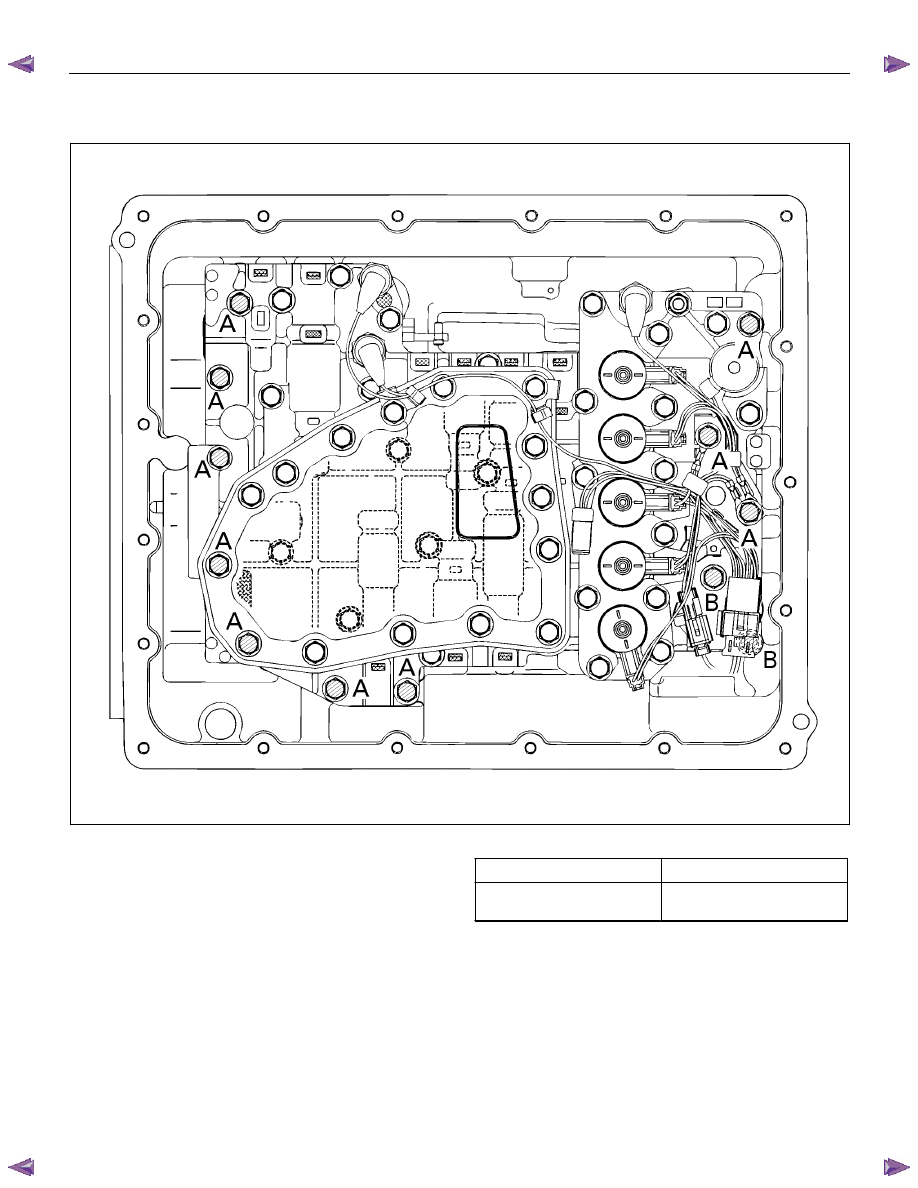

7.  Remove the 12 bolts and the control valve assembly.



Number of bolts

Length

10 (A)

2 (B)

40 mm (1.57 in)

30 mm (1.18 in)


Note:

Take care not to disturb the manual valve (inside the
control valve assembly).

Do not allow the pin to fall free (the pin prevents the
valve from turning).



ON-VEHICLE SERVICE (JR405E)  7A3-19

Install or Connect

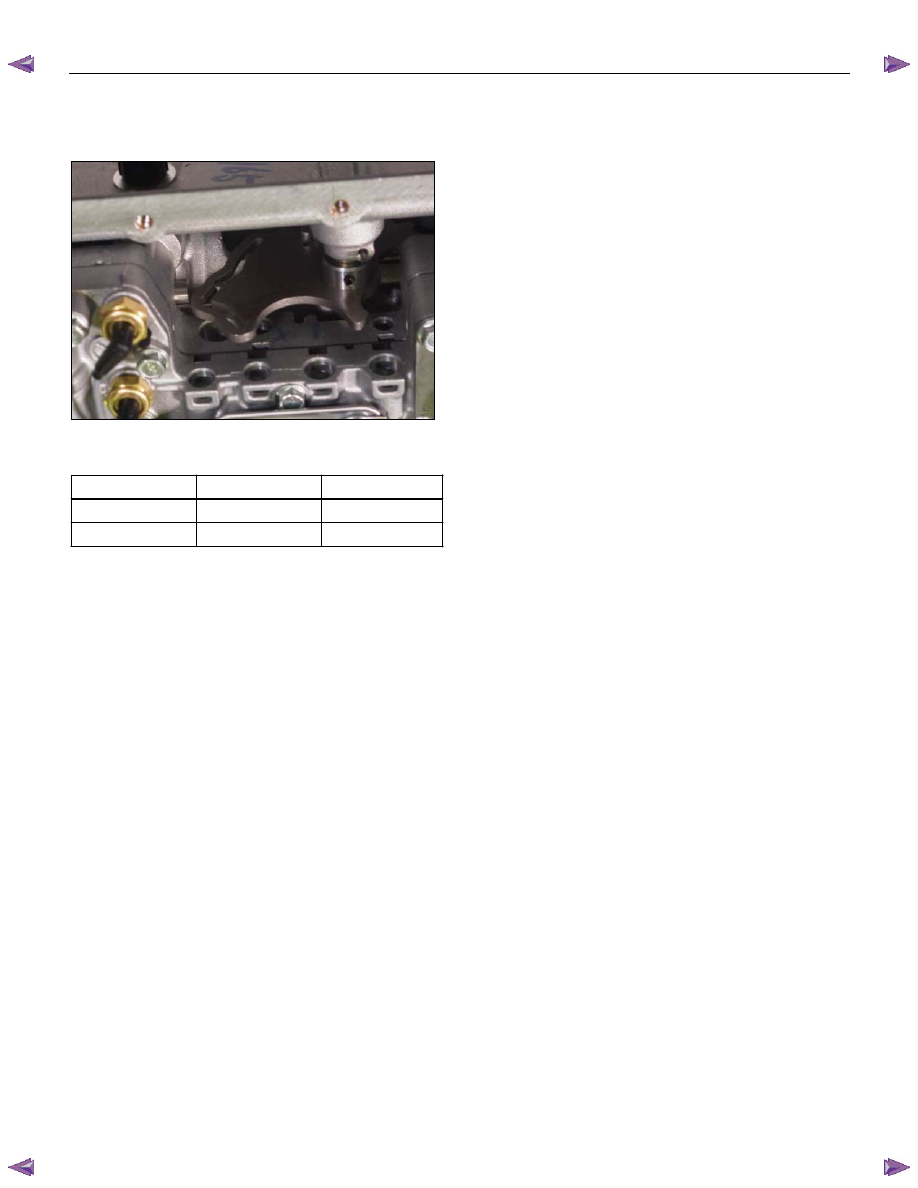

1.  Align the manual valve and the manual plate of the

transmission case.

43ASSY119

2.  Install the control valve assembly and tighten the 12

fixing bolts to the specified torque.



Number of bolts

Length

Color

10 (A)

40 mm (1.57 in)

Gold

2 (B)

30 mm (1.18 in)

Gold




Bolt torque : 8 N·m (0.8 kgf·m/69 lb·in)



3.  Connect the 2 harness connectors.

4.  If removed, install the oil strainer.

  Refer to “Solenoids, Oil Pressure Switch and Oil

Temperature Sensor” previously in this section.

5.  Install the new gasket and oil pan.


Bolt torque : 8 N·m (0.8 kgf·m/69 lb·in)

6.  Fill with the fluid.



Refer to “ATF CHANGE” in this section.

7.  Connect the negative battery cable.

8.  Remove the wheel blocks.



FLUSHING THE TRANSMISSION FLUID COOLER AND LINE

The fluid cooler and lines may be flushed under the
following condition.  This will help prevent more trouble
after the transmission is repaired.

1.  When an abnormal amount of debris is found.

2. When an abnormal wear or chips on gears and

shafts is found while overhauling.

3.  When there is abnormal clutch facing wear and oil

contamination found.



Procedures

1.  Block the wheels.

2.  Disconnect the negative battery cable.

3.  Raise the vehicle and support it with suitable safety

stands.

4.  Disconnect the fluid cooler lines at the transmission

case and fluid cooler.

5.  Flush and back-flush the fluid cooler and lines using

solvent and compressed air.

Note:

DO NOT exceed (200 kPa/2.0 kgf/cm

2

/28 psi) air

pressure, or damage may result to oil cooler.





6.  Remove all remaining solvent from the system with

compressed air.

7. Flush the cooling system again with Automatic

Transmission Fluid (ATF).



After the final flush, connect all lines.



Cooler line joint connector torque :



44 N·m (4.5 kgf·m/33 lb·ft)

8.  Replenish the ATF.

9.  Start the engine to test the system for the free flow of

fluid.  If the flow is restricted, the cooler assembly or

lines must be replaced.



Repeated cleaning and flushing may not remove all

the debris from the fluid cooler circuit.



Move the select lever through the various ranges and

return to neutral.



Check for fluid level.



If the fluid level is below the specified range, ATF

must be added.

10. Connect the negative battery cable.

11. Remove the safety stands.

12. Remove the wheel blocks.

7A3-20  ON-VEHICLE SERVICE (JR405E)

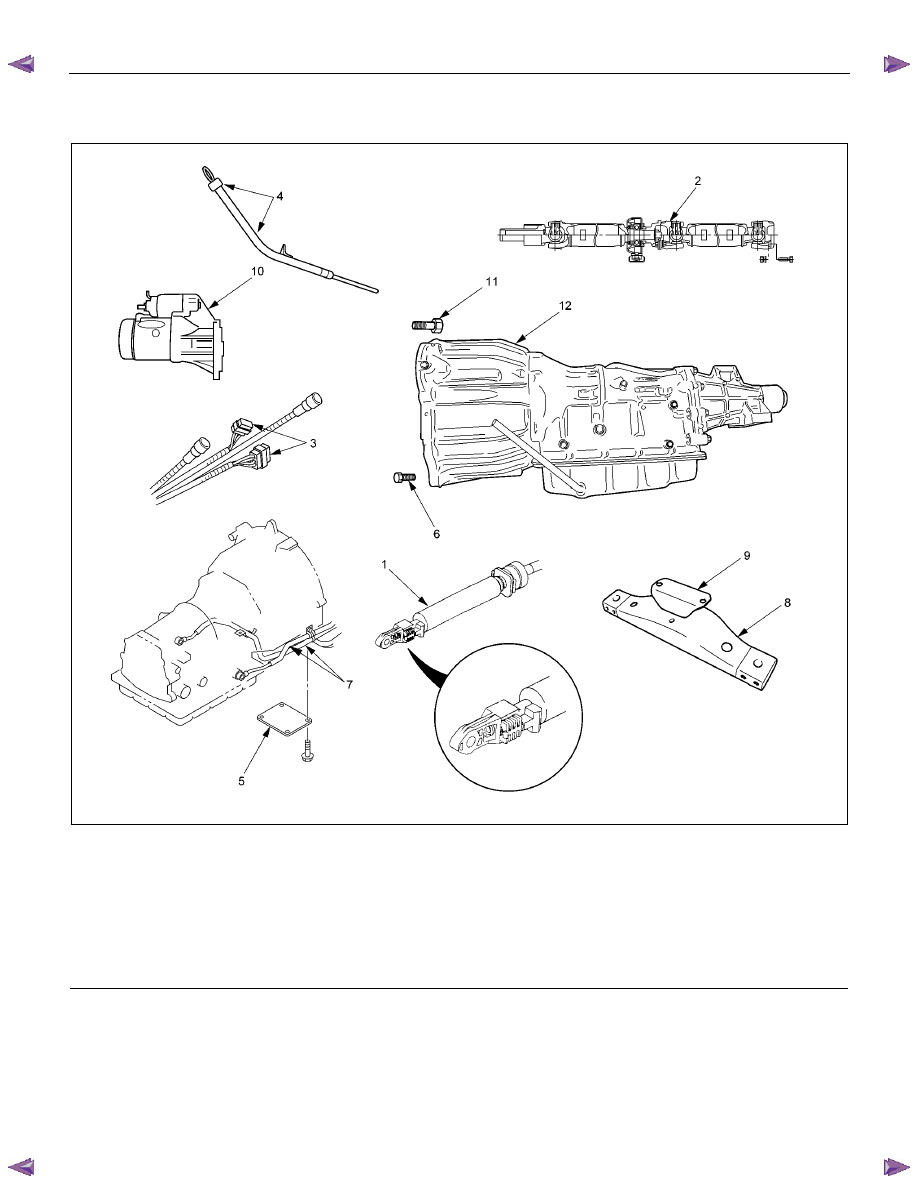

TRANSMISSION ASSEMBLY





RUW57ALF000201

Legend

 1. Shift

Cable

 2. Propeller

Shaft

 3. Engine

Harness

  4.  ATF Level Dipstick & Filler Tube

 5. Under

Cover

 6. Bolt





 7. ATF

Pipe

 8. Crossmember

 9. Transmission

Mount

 10. Starter Motor

 11. Bolt

 12. Automatic Transmission



Remove or Disconnect

1.  Block the wheels.

2.  Disconnect the negative battery cable.

3. Raise the vehicle and support it with the suitable

safety stands.









ON-VEHICLE SERVICE (JR405E)  7A3-21

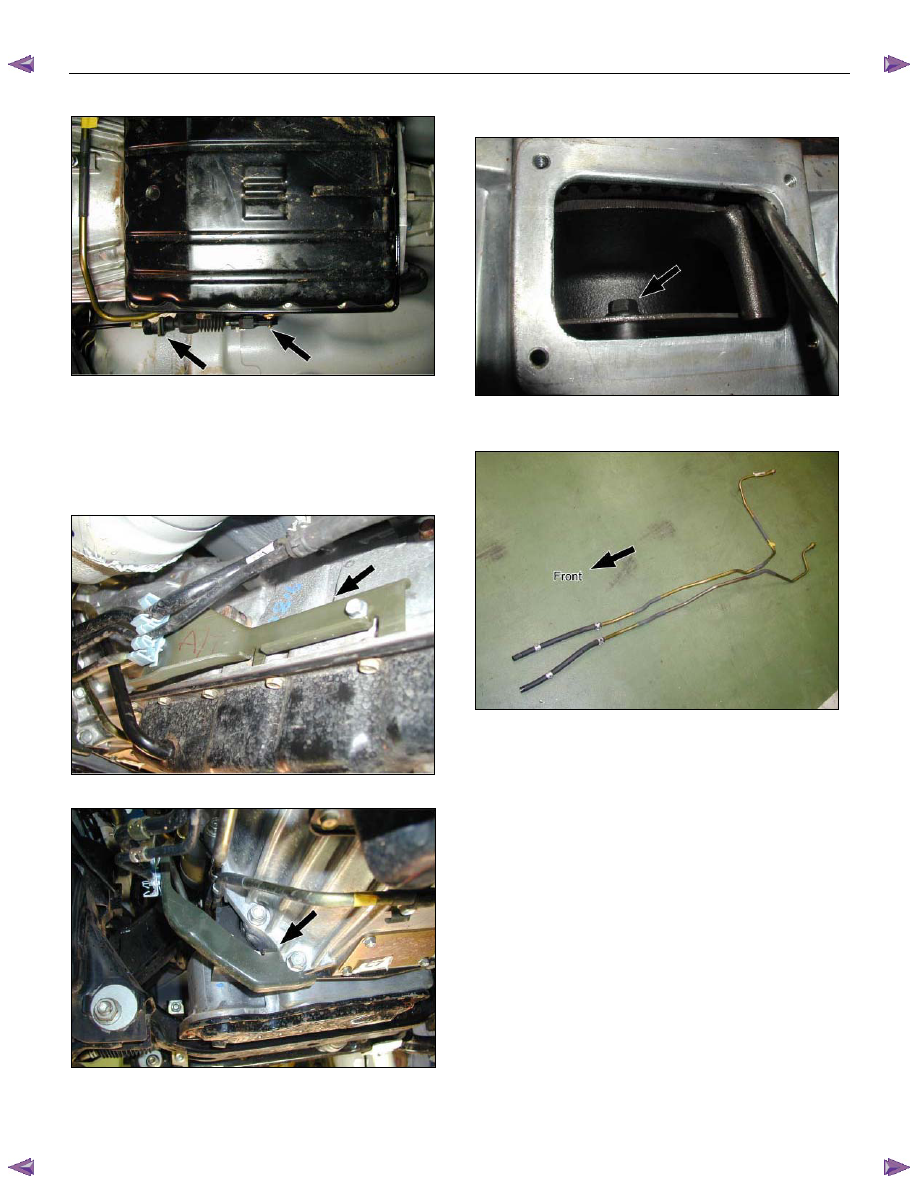

4.  Remove the shift cable from the transmission.

P1010068

5.  Remove the rear propeller shaft assembly.

6. Loosen (do not remove) the nuts securing the

exhaust manifold and the exhaust pipe.

7.

Disconnect the harness connectors from the

transmission.

8.  Remove the fuel pipe bracket.

P1010013



P1010014

9.  Remove the ATF level dipstick and tube.

10. Remove the undercover.



11.

Rotate the ring gear and remove the 6 torque

converter bolts.

P1010016

12.

Remove the automatic transmission fluid cooling

pipe.

P1010060

13. Place a jack beneath the engine to support it.

14. Remove the 3rd crossmember.

15. Remove the transmission mount.

16. Lower the jack beneath the engine slightly to tilt the

engine and transmission.  Do not allow the radiator

and air conditioner hoses to stretch.

17. Remove the bolts attaching the transmission to the

engine.

18.

Lower the transmission from beneath the vehicle.

Take care not to damage the breathers.



Install or Connect

1.  Install the transmission to the engine and tighten the

bolts.



Bolt torque : M10  40 N·m (4.1 kgf·m/30 lb·ft)





M12  76 N·m (7.7 kgf·m/56 lb·ft)

2.  Install the cable bracket to the transmission.

3.  Connect the engine harness connectors.
