SHEET METAL  2B-31











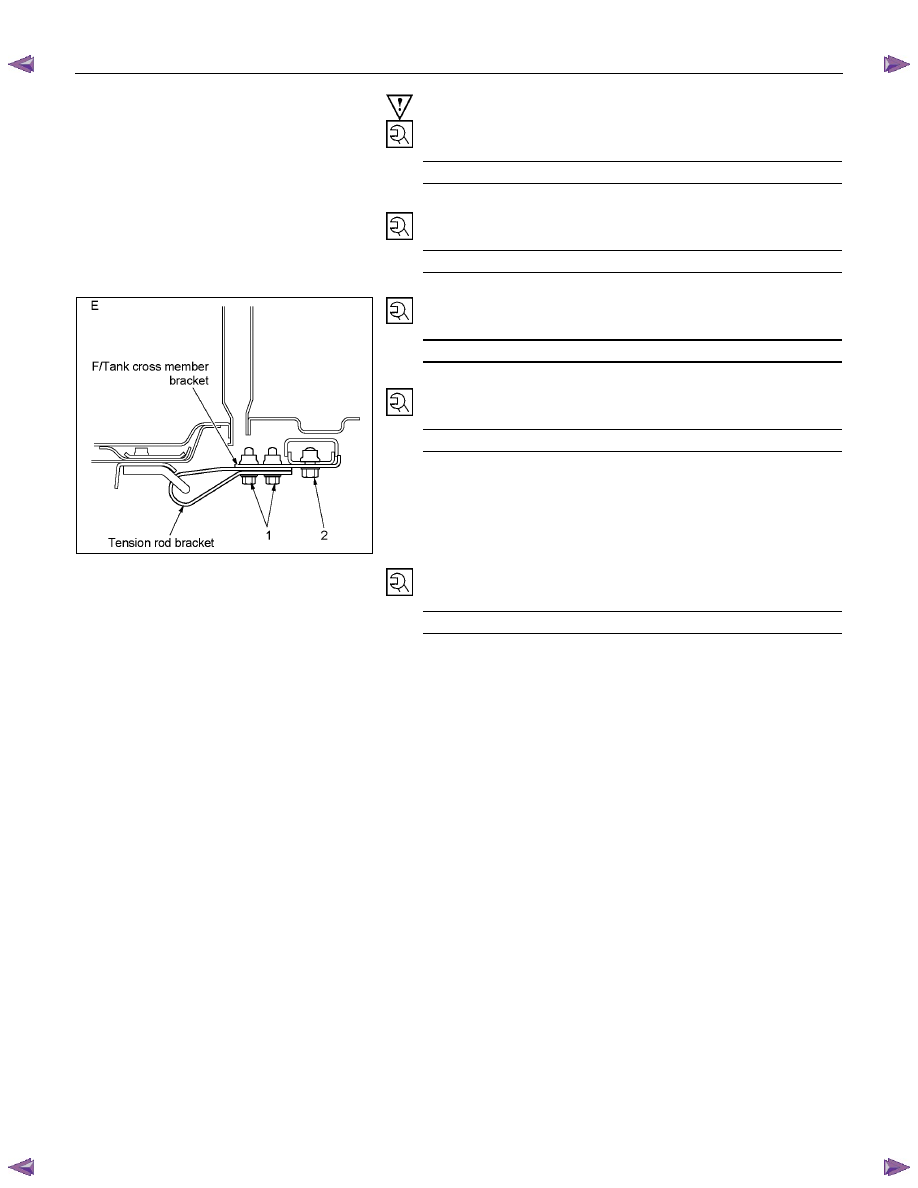

Important Operations – Installation

Bolt : A

Torque N

⋅m(kgf⋅m/lb⋅ft)

50 (5.1 / 37)



Bolt : B,C/D

Torque N

⋅m(kgf⋅m/lb⋅ft)

72 (7.3 / 53)



RTW32BSH000401









Bolt : E-1

Torque N

⋅m(kgf⋅m/lb⋅ft)

116 (11.8 / 85)



Bolt : E-2

Torque N

⋅m(kgf⋅m/lb⋅ft)

168 (17.1 / 124)





Bolt : F,H,I

Torque N

⋅m(kgf⋅m/lb⋅ft)

54 (5.5 / 40)



NOTE :

Discard the used mounting bolts G,H shown in the figure
and install new ones.





2B-32  SHEET METAL

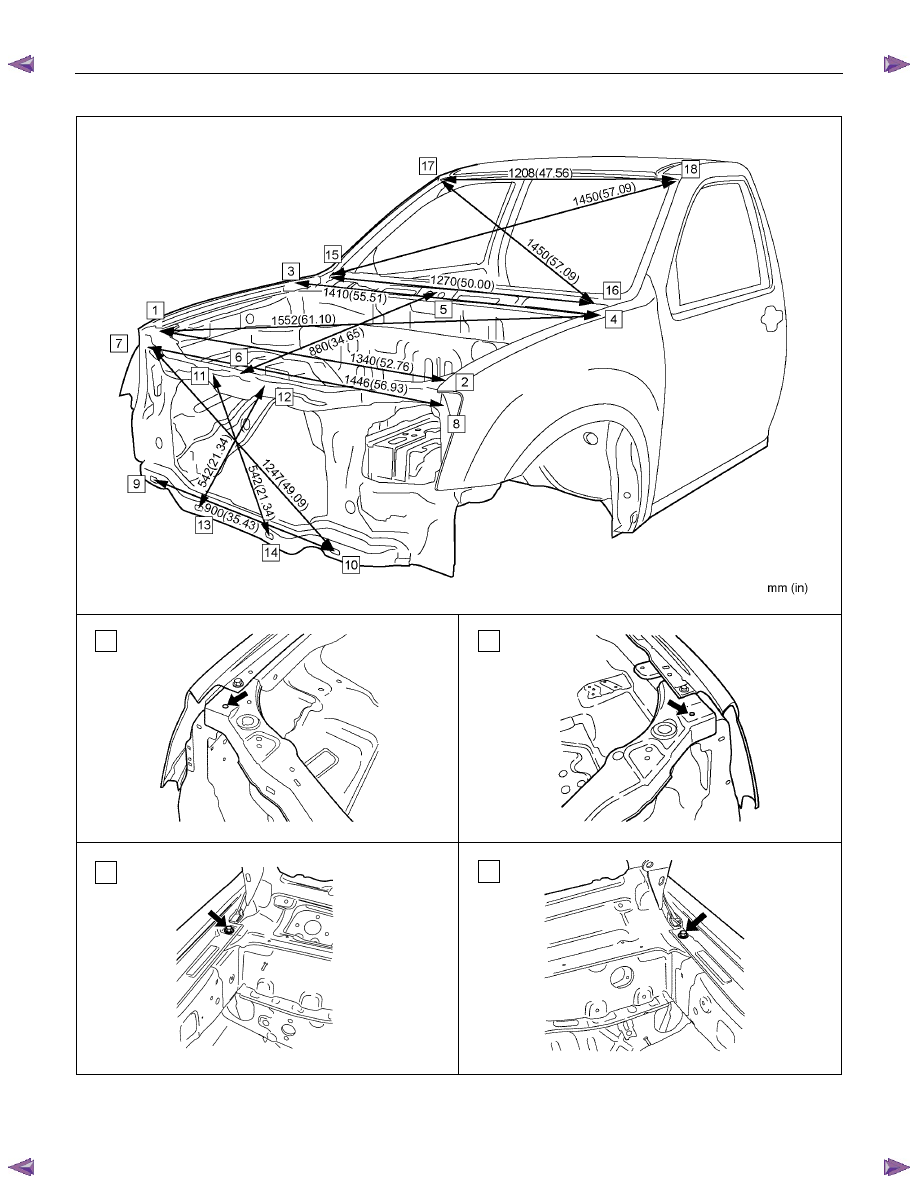

BODY DIMENSIONS

Service Precaution







RUW52BSH003301

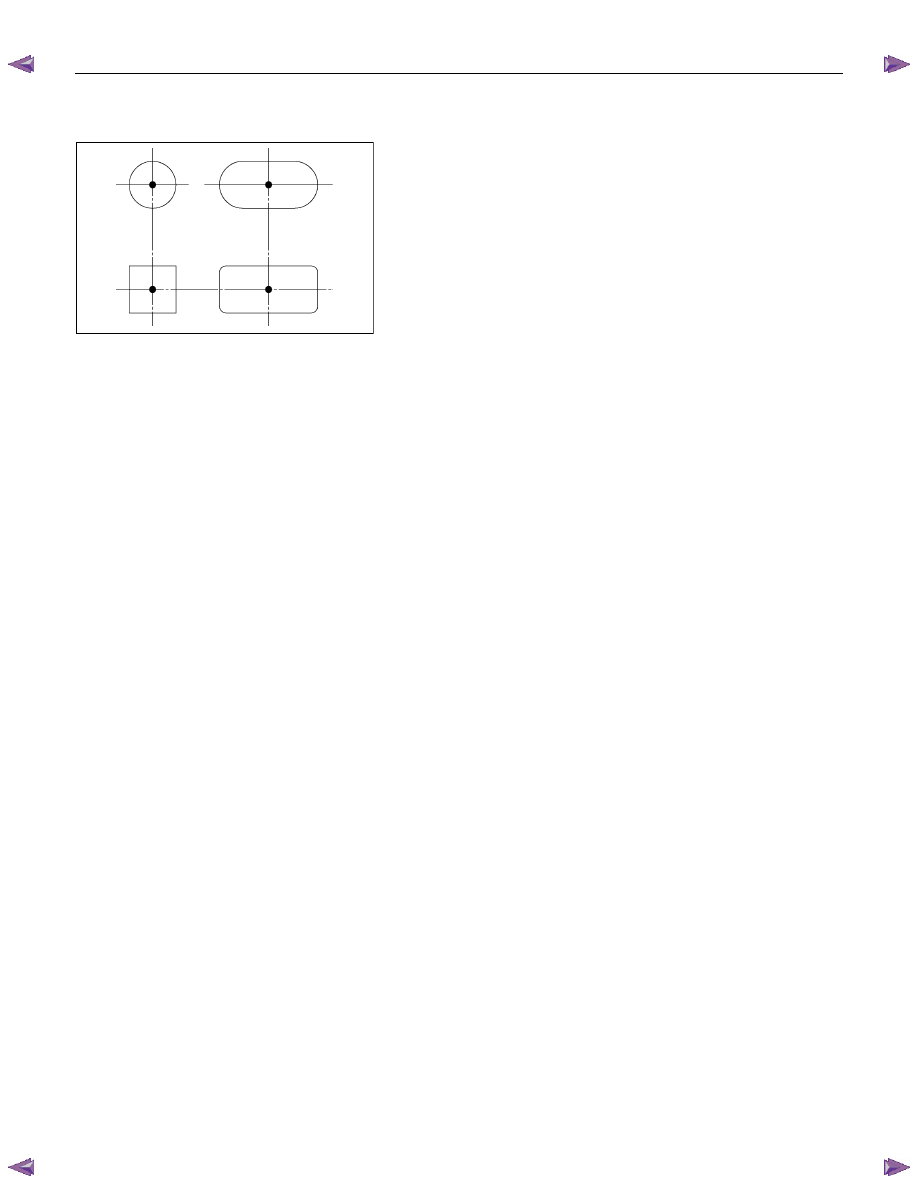

Note : Be sure to measure from the center of one hole to the

center of the other hole.

















SHEET METAL  2B-33

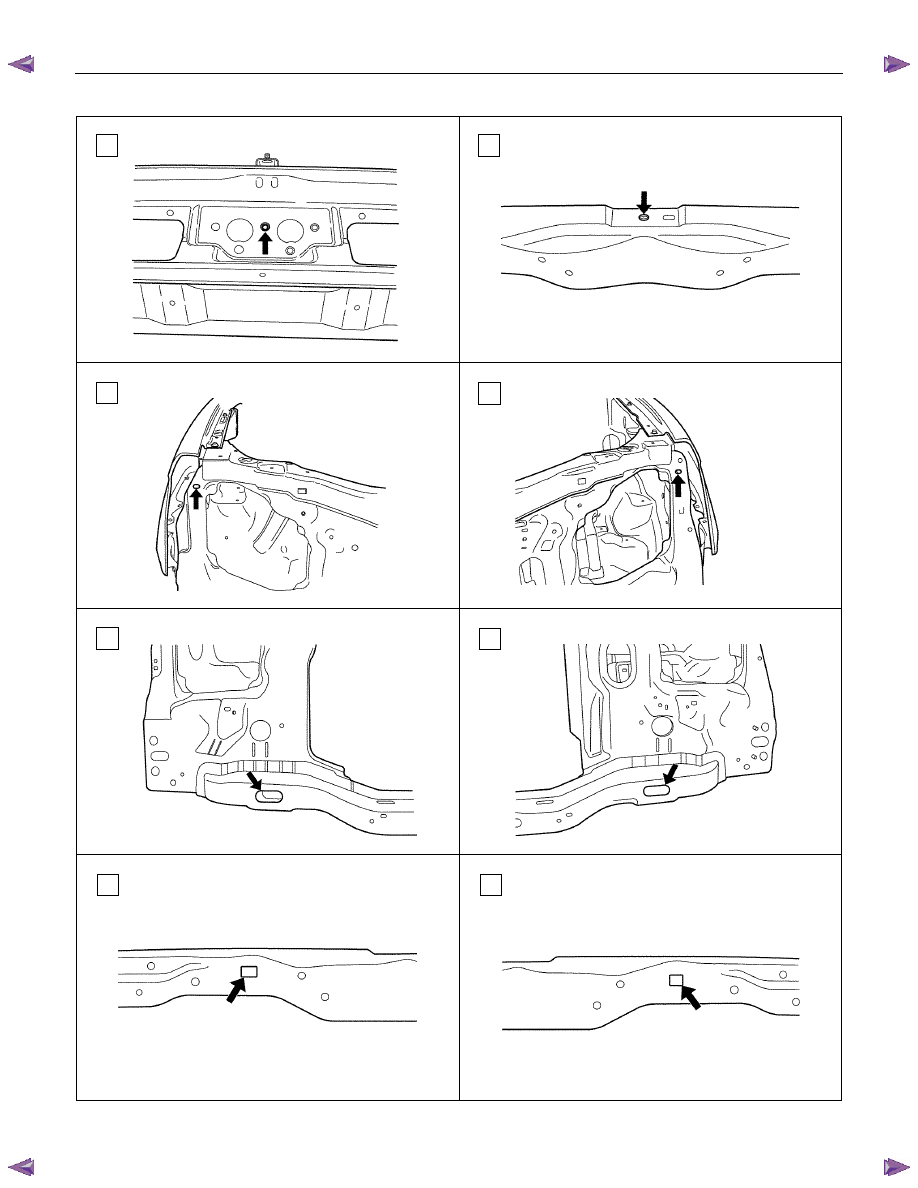

FRONT SECTION

































1

2

3

4

2B-34  SHEET METAL



































































5

6

7

8

9

10

11

12
