6F – 2  EXHAUST SYSTEM

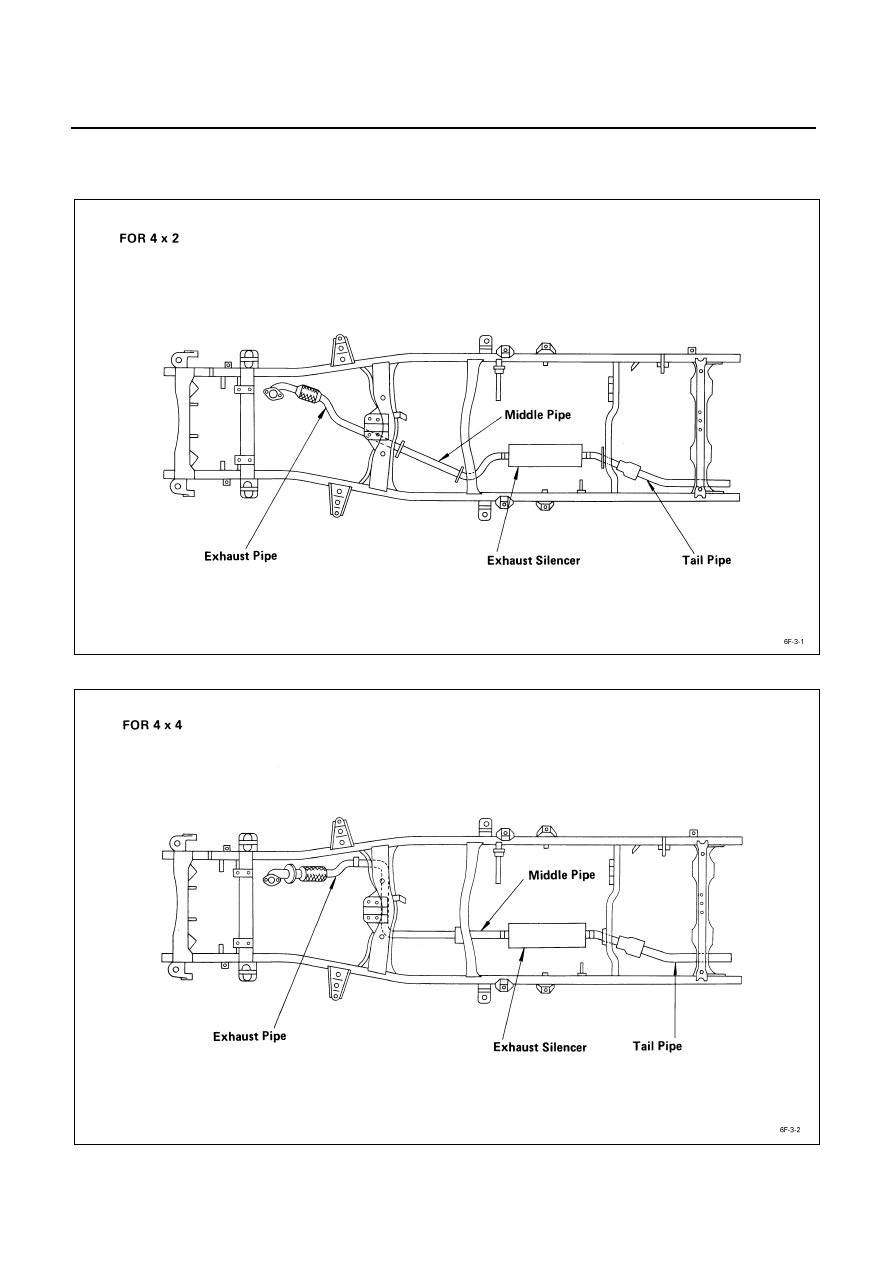

GENERAL DESCRIPTION
































EXHAUST SYSTEM  6F – 3

































150L200004

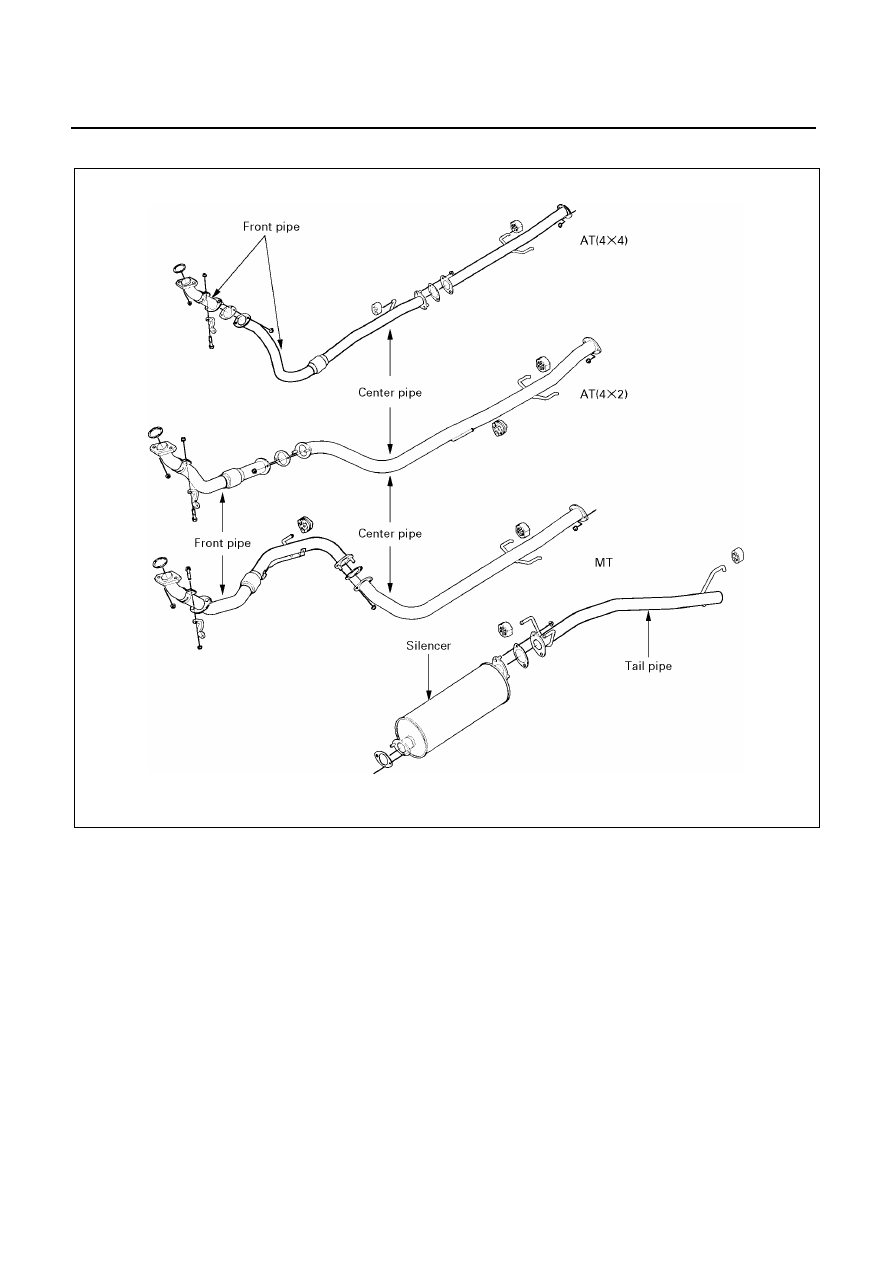

4JA1TC

6F – 4  EXHAUST SYSTEM



































150L200007

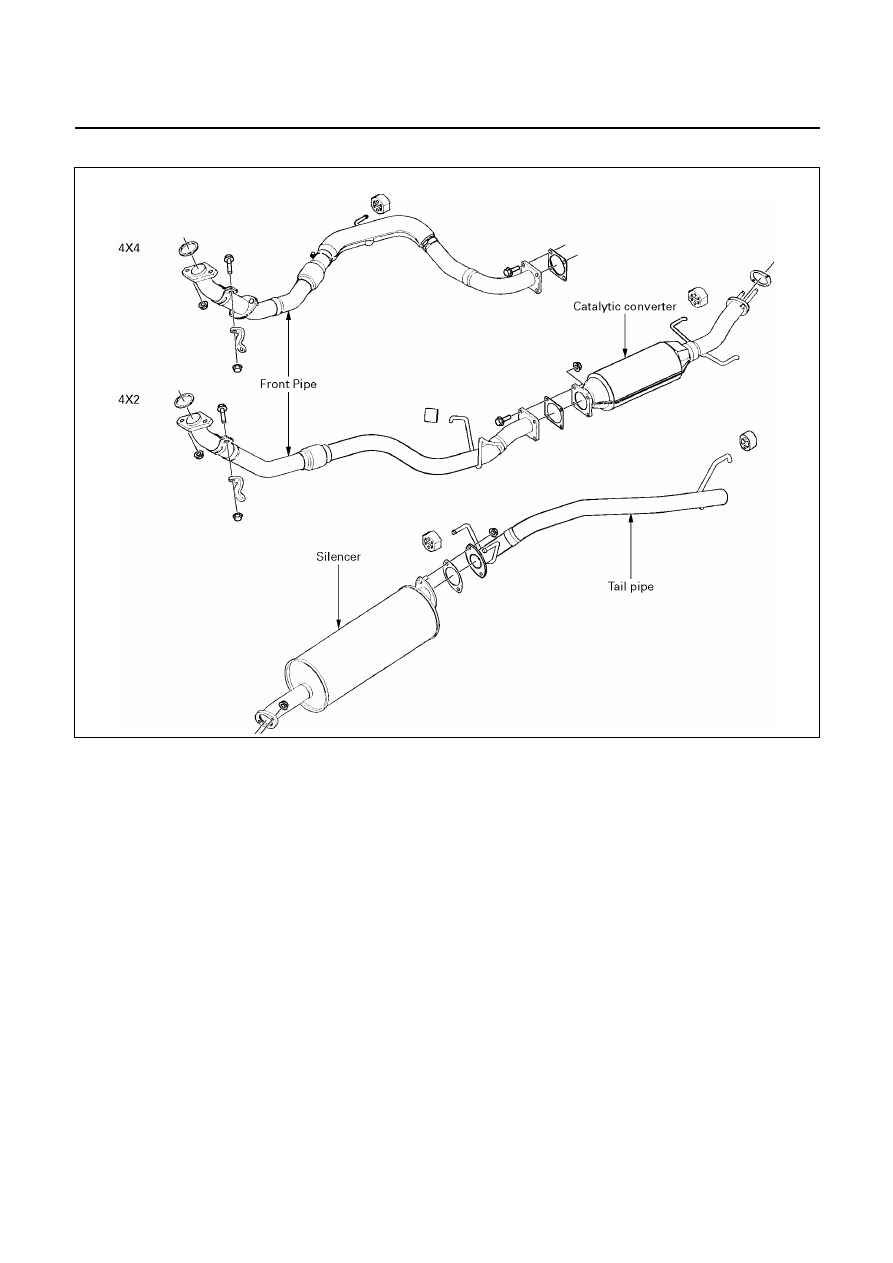

The exhaust system consists of a front exhaust pipe, a catalytic converter, a silencer and a tail pipe.
When inspecting or replacing exhaust system components, make sure there is adequate clearance from all points
on the underbody to prevent overheating of the floor pan and possible damage to the passenger compartment
insulation and trim materials.
Check complete exhaust system and nearby body areas and rear compartment lid for broken, damaged, missing or
mispositioned parts, open seams, holes, loose connections or other deterioration which could permit exhaust fumes
to seep into the rear compartment or passenger compartment. Dust or water in the rear compartment may be an
indication of a problem in one of these areas. Any faulty areas should be corrected immediately.

4JH1TC

EXHAUST SYSTEM  6F – 5

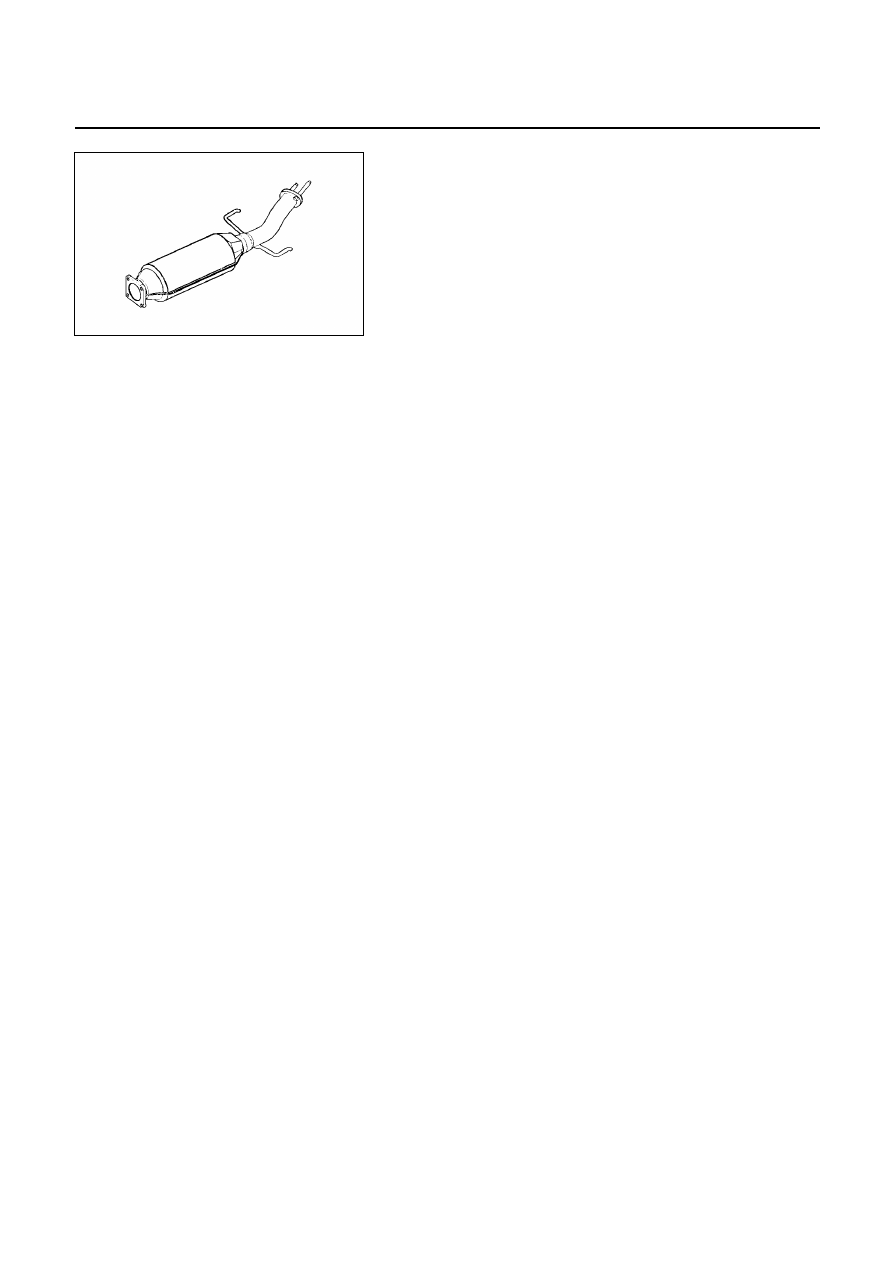

OXIDIZING CATALYTIC CONVERTER

The oxidizing catalytic converter is an emission control
device added to the exhaust system to reduce pollutants
from the exhaust gas stream.
Periodic maintenance of the exhaust system is not
required. If the vehicle is raised for other service, it is
advisable to check the condition of the complete exhaust
system.
A dual bed monolith catalytic converter is used in
combination with oxidizing catalytic converter.











GASKET

The gasket must be replaced whenever a new exhaust
pipe, muffler or catalytic converter is installed.





150L200005.tif
