DIAGNOSIS  7A2-148





  5.  If there is no reverse.

•

  Reverse clutch malfunction.

•

  Reverse clutch hydraulic circuit failed.

•

  Low & reverse brake hydraulic circuit failed.

•

  Low & reverse brake duty solenoid stick.

  Refer to symptom diagnosis "No. A2: Vehicle Dose Not

Run in R Range" or DTC section "Low & Reverse

Brake Duty Solenoid Failure".

6.

  If there is no parking.

•

  Parking pawl malfunction.

  Refer to symptom diagnosis "No. G1: Vehicle Moves in

P Range or Parking Gear in Not Disengaged other

than P Range".




NOTE:

The check for the cause of abnormal noise and vibration
must be made with extreme care as it could also be due to
loss of balance in propeller shaft, differential, the torque
converter, etc. Or insufficient bending, rigidity, etc. in the
powertran.









DIAGNOSIS  7A2-149



SHIFT POINT CHART

D Range





Normal Mode

Power Mode

4L Mode

Gear   Throttle

Position

Velocity (km/h)

Output Shaft

Speed (rpm)

Velocity (km/h)

Output Shaft

Speed (rpm)

Velocity (km/h)

Output Shaft

Speed (rpm)

1

→

2

50% 25 - 31 27 - 33

930 29 - 35 31 - 37

1054 28 - 34  30 - 36

1023



100% 36 - 42 37 - 43

1271 36 - 42 38 - 44

1271 32 - 38  34 - 40

1147

2

→

3

50% 46 - 52 49 - 55

1612 55 - 61 58 - 64

1891 52 - 58  55 - 61

1798



100% 75 - 81 79 - 85

2542 75 - 81 79 - 85

2542 67 - 73  71 - 77

2294

3

→

4

50% 80 - 86 84 - 90

2697 83 - 89 88 - 94

2821 80 - 86  84 - 90

2697



100% 118 - 124 125 - 131

3967 118 - 124 125 - 131

3967 107 - 113  113 - 119

3595

4

→

3

0% 27 - 33 29 - 35

992 27 - 33 29 - 35

992 27 - 33  29 - 35

992



50% 52 - 58 55 - 61

1798 70 - 76 74 - 80

2387 67 - 73  71 - 77

2294



100% 102 - 108 108 - 114

3440 102 - 108 108 - 114

3440 93 - 99  98 - 104

3130

3

→

2

0%

6 - 12

6 - 12

279

6 - 12

6 - 12

279

6 - 12

6 - 12

279



50% 28 - 34 30 - 36

1023 44 - 50 47 - 53

1550 43 - 49  46 - 52

1488



100% 61 - 67 64 - 70

2077 61 - 67 64 - 70

2077 56 - 62  59 - 65

1922

2

→

1

0%

6 - 12

6 - 12

279

6 - 12

6 - 12

279

6 - 12

6 - 12

279



50%

9 - 15 10 - 16

403 18 - 24 19 - 25

682 17 - 23  18 - 24

651



100% 27 - 33 29 - 35

992 27 - 33 29 - 35

992 25 - 31  27 - 36

930

Axle Gear Ratio



4.300

4.300

4.300

4.300

4.300

4.300

Tire Radius



0.349

0.368

0.349

0.368

0.349

0.368



3 Range





Normal Mode

Power Mode

4L Mode

Gear   Throttle

Position

Velocity (km/h)

Output Shaft

Speed (rpm)

Velocity (km/h)

Output Shaft

Speed (rpm)

Velocity (km/h)

Output Shaft

Speed (rpm)

1

→

2

50% 25 - 31 27 - 33

930 29 - 35 31 - 37

1054 28 - 34  30 - 36

1023



100% 36 - 42 38 - 44

1271 36 - 42 38 - 44

1271 32 - 38  34 - 40

1147

2

→

3

50% 46 - 52 49 - 55

1612 55 - 61 58 - 64

1891 52 - 58  55 - 61

1798



100% 75 - 81 79 - 85

2542 75 - 81 79 - 85

2542 67 - 73  71 - 77

2294

4

→

3

0% 118 - 124 125 - 131

3967 118 - 124 125 - 131

3967 107 - 113  113 - 119

3595



50% 118 - 124 125 - 131

3967 118 - 124 125 - 131

3967 107 - 113  113 - 119

3595



100% 118 - 124 125 - 131

3967 118 - 124 125 - 131

3967 107 - 113  113 - 119

3595

3

→

2

0%

6 - 12

6 - 12

279

6 - 12

6 - 12

279

6 - 12

6 - 12

279



50% 28 - 34 30 - 36

1023 44 - 50 47 - 53

1550 43 - 49  45 - 51

1488



100% 61 - 67 64 - 70

2077 61 - 67 64 - 70

2077 57 - 63  59 - 65

1922

2

→

1

0%

6 - 12

6 - 12

279

6 - 12

6 - 12

279

6 - 12

6 - 12

279



50%

9 - 15 10 - 16

403 18 - 24 19 - 25

682 17 - 23  18 - 24

651



100% 27 - 33 29 - 35

992 27 - 33 29 - 35

992 25 - 31  27 - 33

930

Axle Gear Ratio



4.300

4.300

4.300

4.300

4.300

4.300

Tire Radius



0.349

0.368

0.349

0.368

0.349

0.368



DIAGNOSIS  7A2-150





2 Range





Normal Mode

4L Mode

Gear   Throttle

Position

Velocity (km/h)

Output Shaft

Speed (rpm)

Velocity (km/h)

Output Shaft

Speed (rpm)

1

→

2

50% 25 - 31  27 - 33

930 28 - 34 30 - 36

1023



100% 36 - 42  38 - 44

1271 32 - 38 34 - 40

1147

4

→

3

0% 119 - 125  125 - 131

3967 107 - 113 113 - 119

3595



50% 119 - 125  125 - 131

3967 107 - 113 113 - 119

3595



100% 119 - 125  125 - 131

3967 107 - 113 113 - 119

3595

3

→

2

0% 75 - 81  79 - 85

2542 67 - 73 71 - 77

2294



50% 75 - 81  79 - 85

2542 67 - 73 71 - 77

2294



100% 75 - 81  79 - 85

2542 67 - 73 71 - 77

2294

2

→

1

0%

6 - 12

6 - 12

279

6 - 12

6 - 12

279



50%

9 - 15  10 - 16

403 17 - 23 18 - 24

651



100% 27 - 33  29 - 35

992 25 - 31 27 - 33

930

Axle Gear Ratio



4.300

4.300

4.300

4.300

Tire Radius



0.349

0.368

0.349

0.368







L Range





Normal Mode

4L Mode

Gear   Throttle

Position

Velocity (km/h)

Output Shaft

Speed (rpm)

Velocity (km/h)

Output Shaft

Speed (rpm)

4

→

3

0% 118 - 124 125 - 131

3967 107 - 113 113 - 119

3595



50% 118 - 124 125 - 131

3967 107 - 113 113 - 119

3595



100% 118 - 124 125 - 131

3967 107 - 113 113 - 119

3595

3

→

2

0% 75 - 81 79 - 85

2542 67 - 73 71 - 77

2294



50% 75 - 81 79 - 85

2542 67 - 73 71 - 77

2294



100% 75 - 81 79 - 85

2542 67 - 73 71 - 77

2294

2

→

1

0% 36 - 42 38 - 44

1271 32 - 38 34 - 40

1147



50% 36 - 42 38 - 44

1271 32 - 38 34 - 40

1147



100% 36 - 42 38 - 44

1271 32 - 38 34 - 40

1147

Axle Gear Ratio



4.300

4.300

4.300

4.300

Tire Radius



0.349

0.368

0.349

0.368



DIAGNOSIS  7A2-151

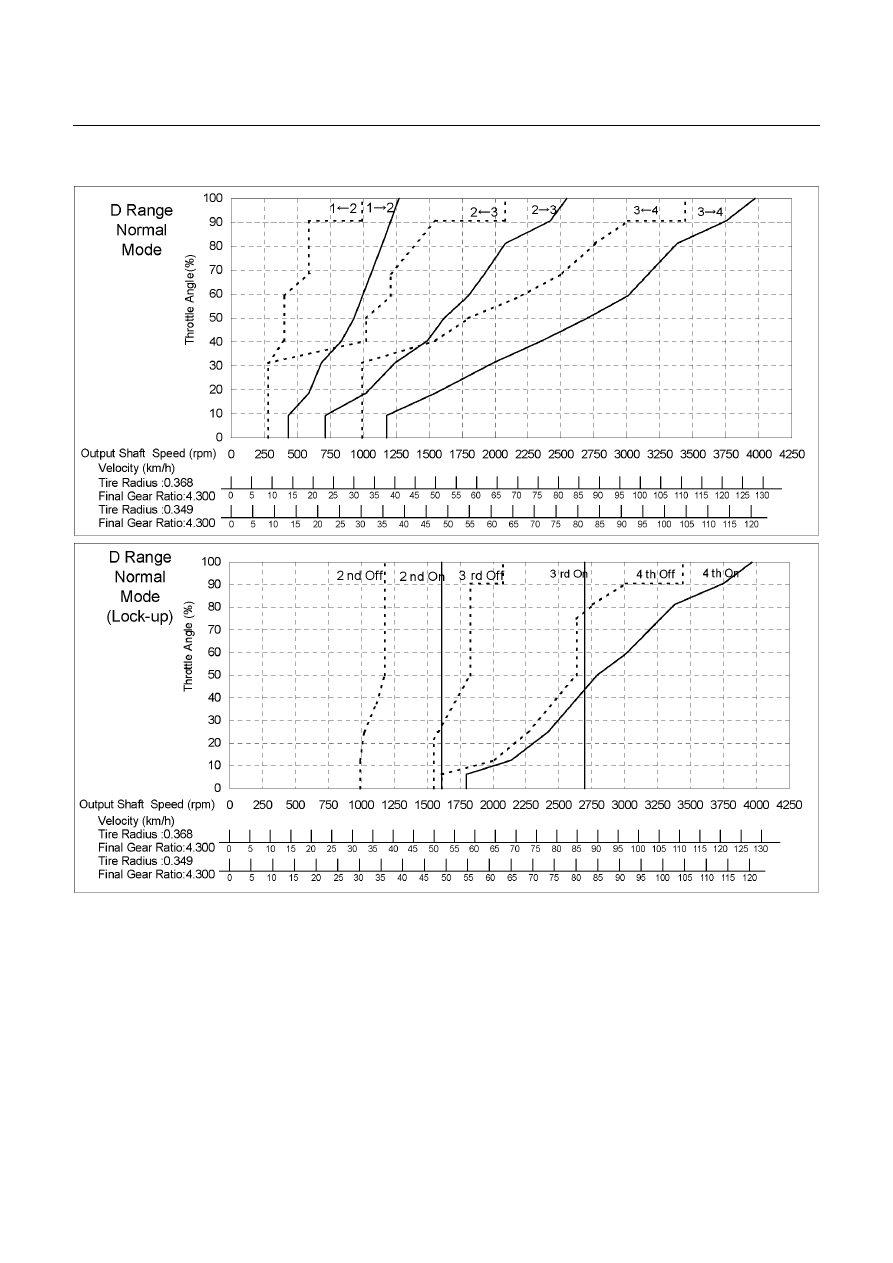

SHIFT POINT DIAGRAM
