UNIT REPAIR (JR405E)  7A4-71





03ASSY013




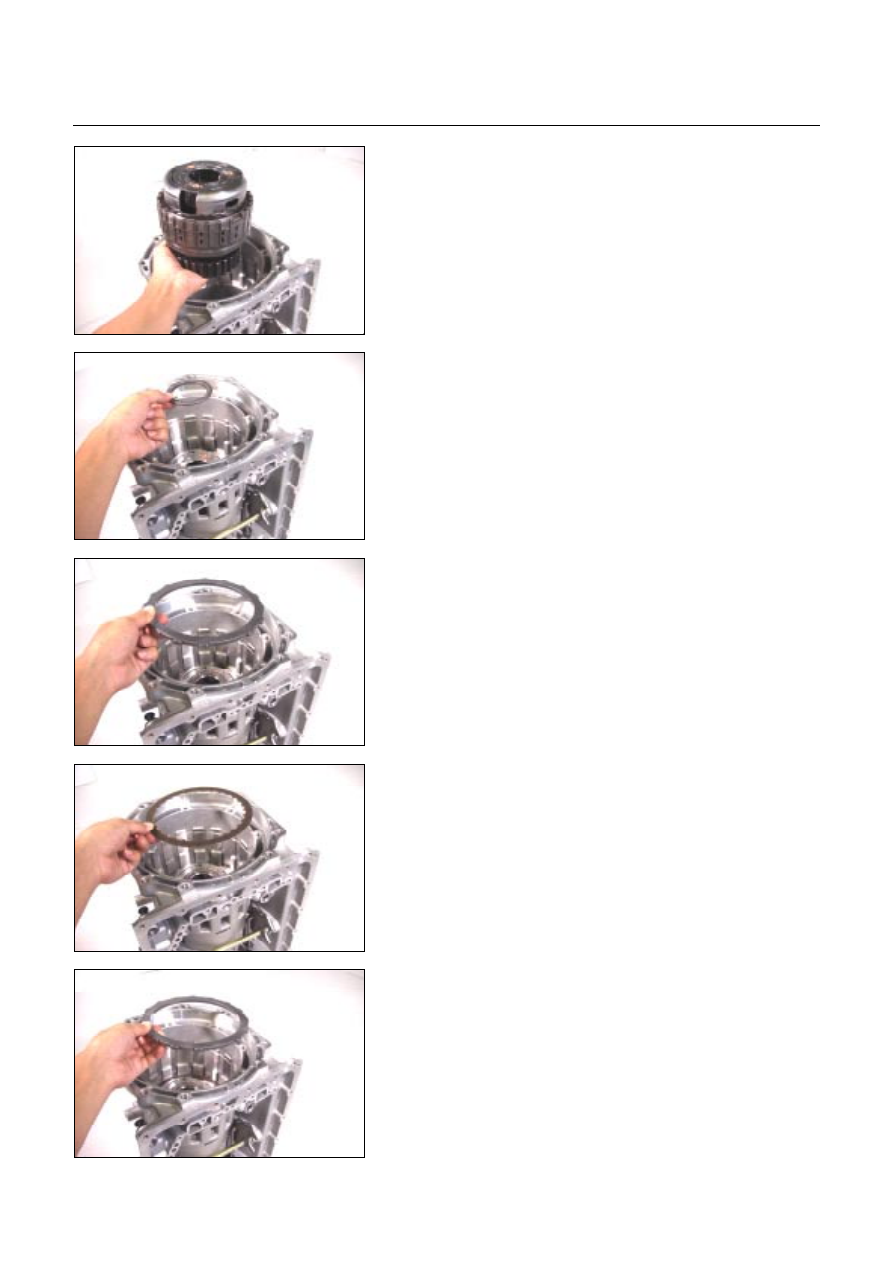

3.  Carrier and low clutch assembly

Install the carrier and low clutch assembly to the

transmission case.

NOTE:
Do not allow the low clutch drum end to protrude beyond
the 2-4 brake plate contact surface (transmission case).






04ASSY014




4. Bearing

Install the bearing to the carrier and low clutch assembly.







05ASSY015




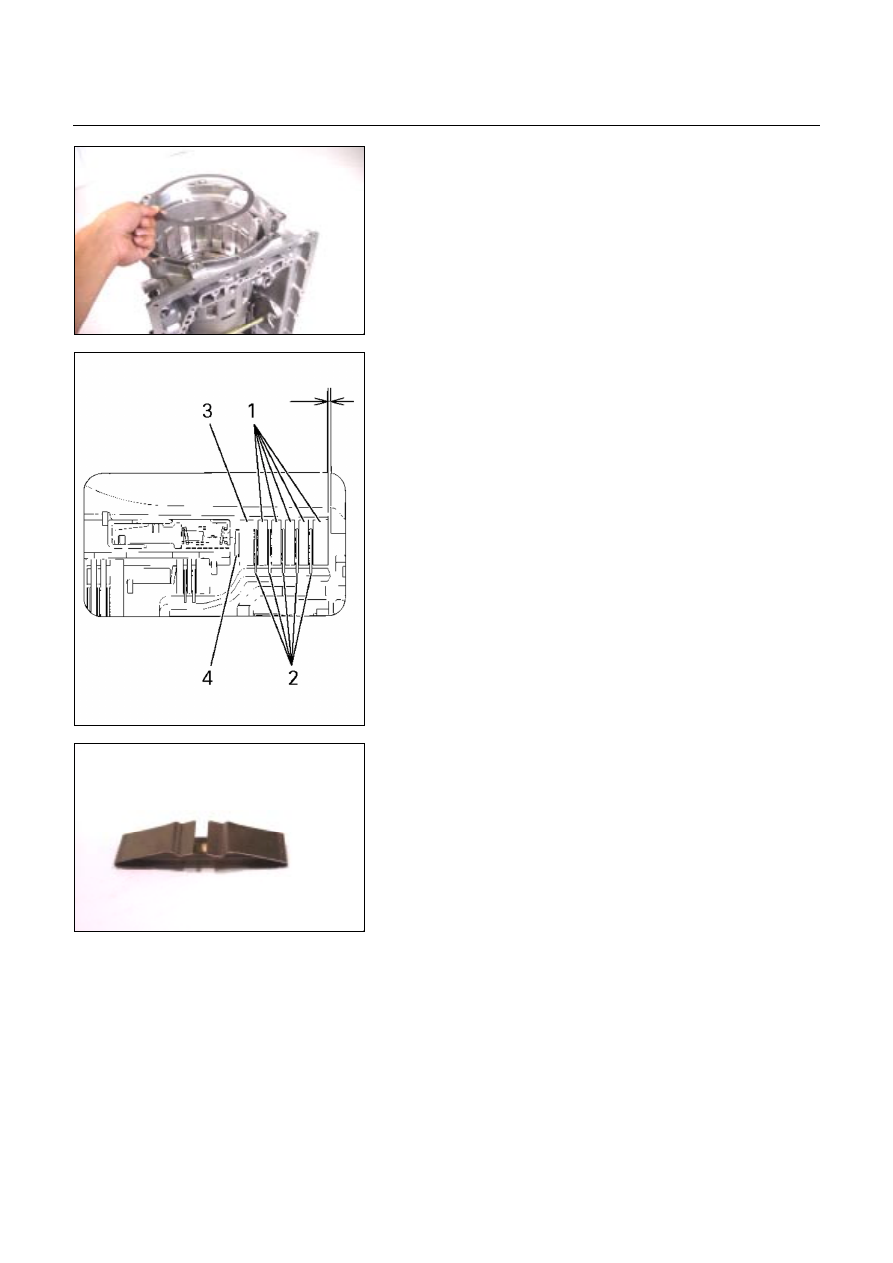

5.  Driven plate, drive plate, retaining plate, and dish plate

(2 – 4 brake)

Install the 2-4 brake 5 driven plate (1), 5 drive plates (2),

retaining plate (3), and dish plate (4) in that order.

NOTE:

••••

  The thickest driven plate (5.6 mm) must be installed

at the bottom (transmission case plate surface).

••••

  Dish plate side with the identification mark must

face the retaining plate.







06ASSY016










07ASSY017






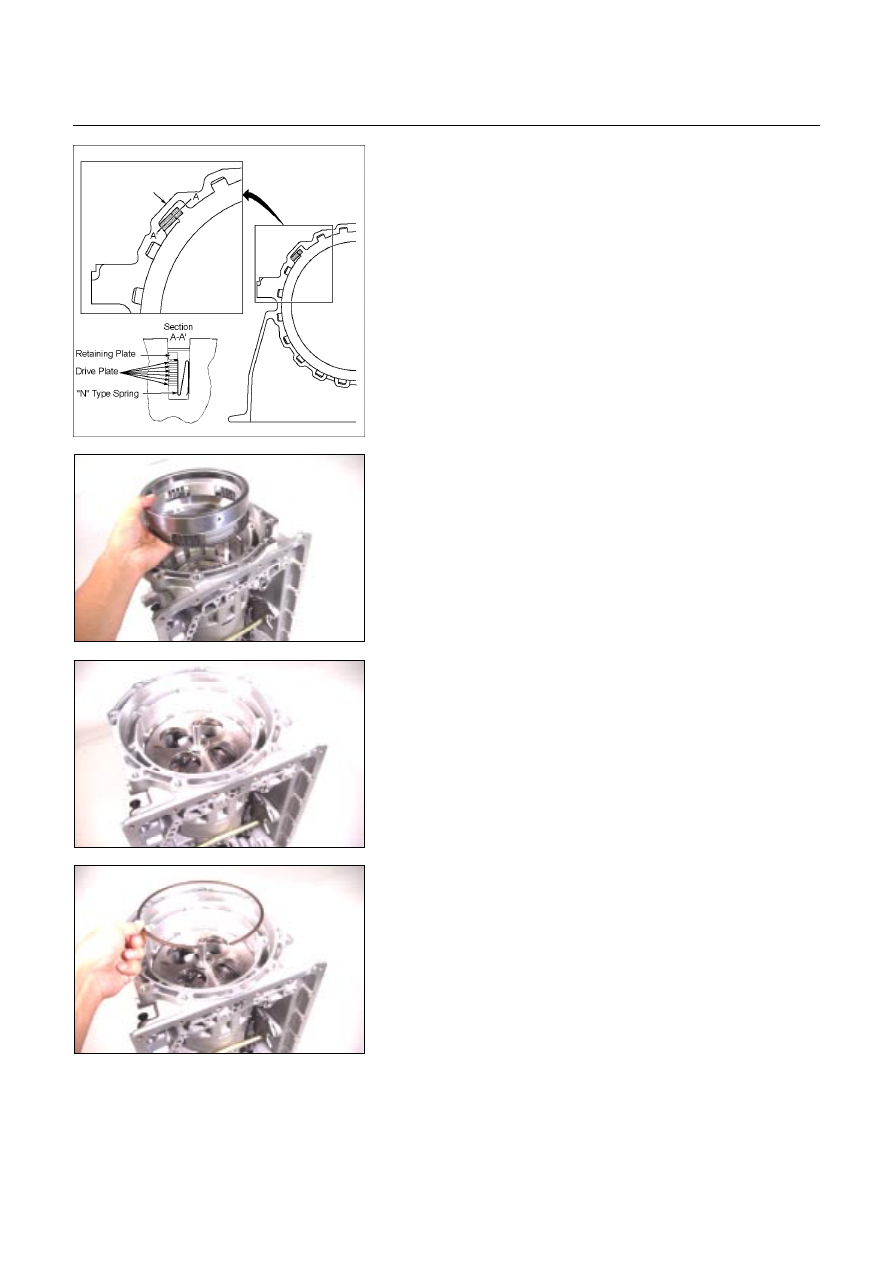

7A4-72  UNIT REPAIR (JR405E)





08ASSY018








248L300008










09U-SPG2




6. 2 – 4 brake spring

Install the 2-4 brake springs (3)  to the transmission case.




UNIT REPAIR (JR405E)  7A4-73



RTW37AMF0001-X










10ASSY019




7.  Return spring and 2 – 4 brake retainer

•

  Align the transmission case groove and the 2-4 brake

retainer projection.

•

  Install the return spring and the 2-4 brake retainer.





11ASSY028









12ASSY029



•

  Install the spring compressor to the transmission case.

Spring compressor: 5-8840-2764-0

NOTE:
Carefully center the spring compressor to prevent damage
to the return spring.

•

  Push the 2-4 brake retainer into place.

NOTE:
Do not push the brake retainer too far.
Damage to the return spring will result.

•

  Install the snap ring.



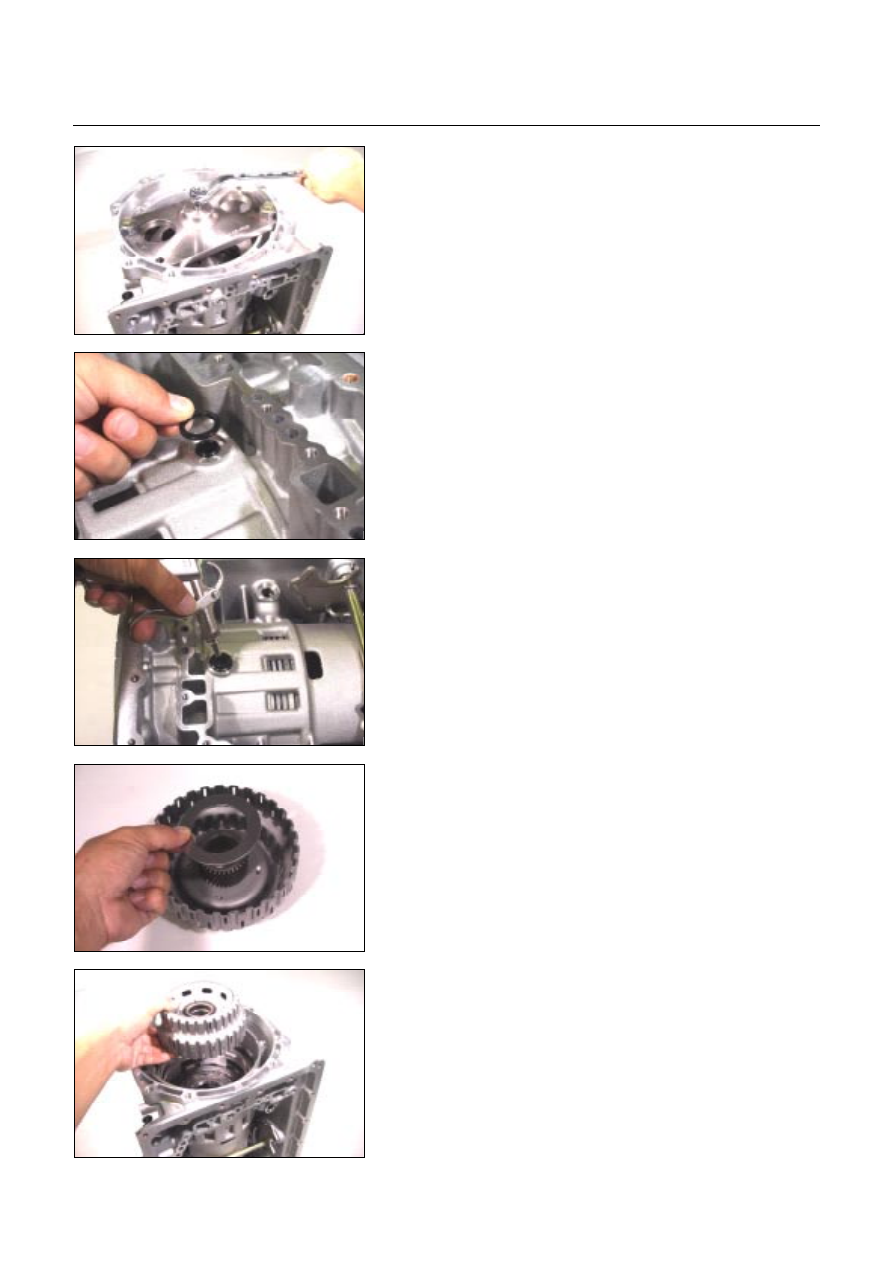

7A4-74  UNIT REPAIR (JR405E)





14ASSY031










17ASSY113




8.  Sleeve and seal ring

•

  Install the new sleeve and seal ring to the transmission

case.





192-4B22




•

  Force compressed air (392 kPa/4.0 kg/cm

2

) through the

transmission case oil passage to 2-4 brake operation.

If the 2-4 brake does not operate, the seal ring may be

damaged or the parts may have been installed in the

wrong order.







20ASSY037




9.  Bearing race, front sun gear, and bearing

•

  Install the bearing race to the front sun gear.

NOTE:
Apply Vaseline to the bearing race and bearing to prevent
them from falling during the installation procedure.






21ASSY040



•

  Install the front sun gear to the transmission case.
