DIAGNOSIS  7A2-39



•

  Sensor wire open circuit or short circuit to ground between turbine speed sensor terminal 2 and power supply

circuit.

•

  Sensor wire open circuit or short circuit to battery between turbine speed sensor terminal 3 and ground circuit.

•

  Poor connection of each connector.


Reference:
When the vehicle speed 20km/h at L range in 1st gear, following signal is outputted.
Measurement terminal: B3 (C95) and B5 (C95)
-AC range by circuit tester: Approximately 6.2 V

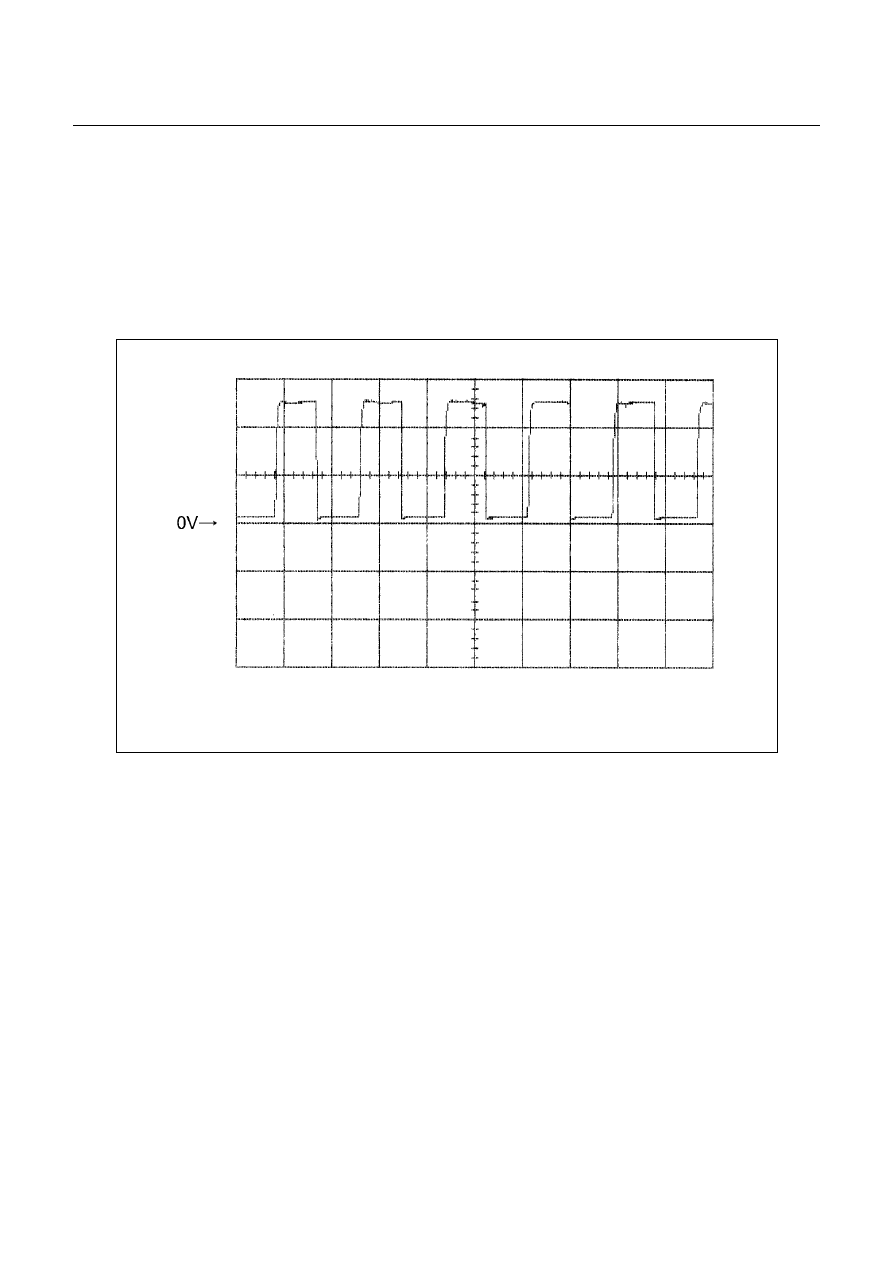

Turbine Sensor Reference Wave Form





Measurement Terminal: B3 (+)

B5 (-)

Measurement Scale: 5V/div

500ms/div

Measurement Condition: Vehicle speed 20km/h at L range in 1st gear





7A2-40  DIAGNOSIS



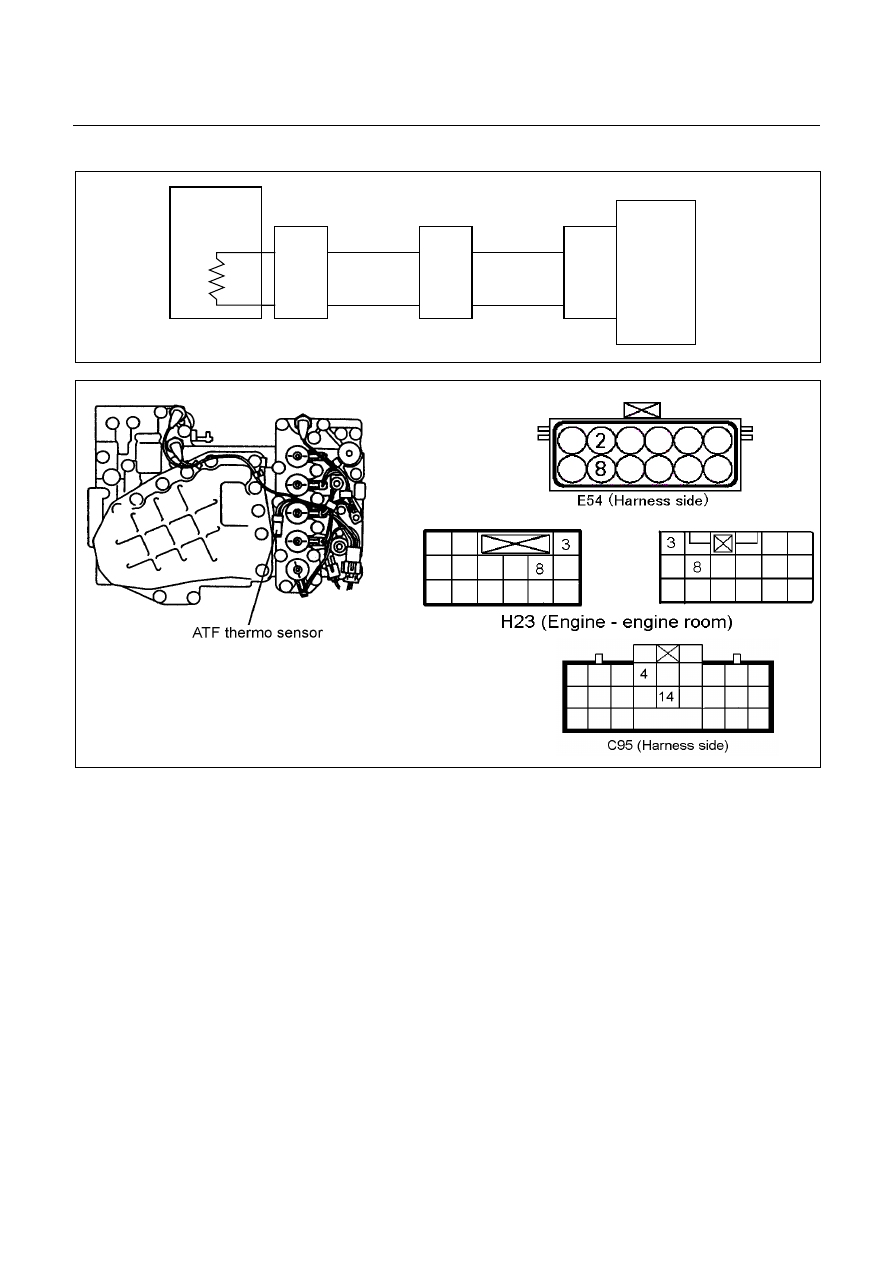

DTC P0710 (Flash Code 15) ATF Temperature Sensor Failure





ATF

Temp.

Sensor



TCM





B4 (+)







B14 (-)



H23

(8)







(3)

C95

(4)







(14)

 BLU

Terminal

Assembly

BLU/BLK

E54

(2)







(8)

 BLU

BLU/BLK






Setting Condition:

•

  The condition in which the voltage of oil temperature sensor is below 0.1V (146

°

C) and ATF temperature

warning lamp ON in the P or N range lasts for more than 5 minutes.

 Or

•

  The vehicle speed exceeds 20 km/h and the voltage of oil temperature sensor exceeds 2.43V (-40

°

C) for more

than 10 seconds.


Fail Safe:

•

  The lock-up is inhibited, and TCM is controlled ATF temperature 80

°

C condition as substitute.

•

  When the engine speed is more than 470 rpm for 10 minuets, the lock-up and gear shift to 4th (over-drive) are

allowed.


Possible Cause:

•

  Oil temperature sensor wire open circuit or short circuit.

•

  Oil temperature sensor malfunction.

•

  Power supply wire open circuit, short circuit to battery or short circuit to ground between oil temperature sensor

and TCM terminal B4 (C95).

•

  Ground wire open circuit or short circuit to battery between oil temperature sensor terminal and TCM terminal

B14 (C95).

DIAGNOSIS  7A2-41



•

  Poor connection of each connector.


Reference:
Following output voltage and resistance can be measured by circuit tester.
Measurement terminal: B4 (C95) and B14 (C95)


Temperature

Output Voltage (V)

Resistance

20

°

C

1.55

2,500

Ω





°

C

1.08

1,160

Ω



60

°

C

0.7

  590

Ω







7A2-42  DIAGNOSIS



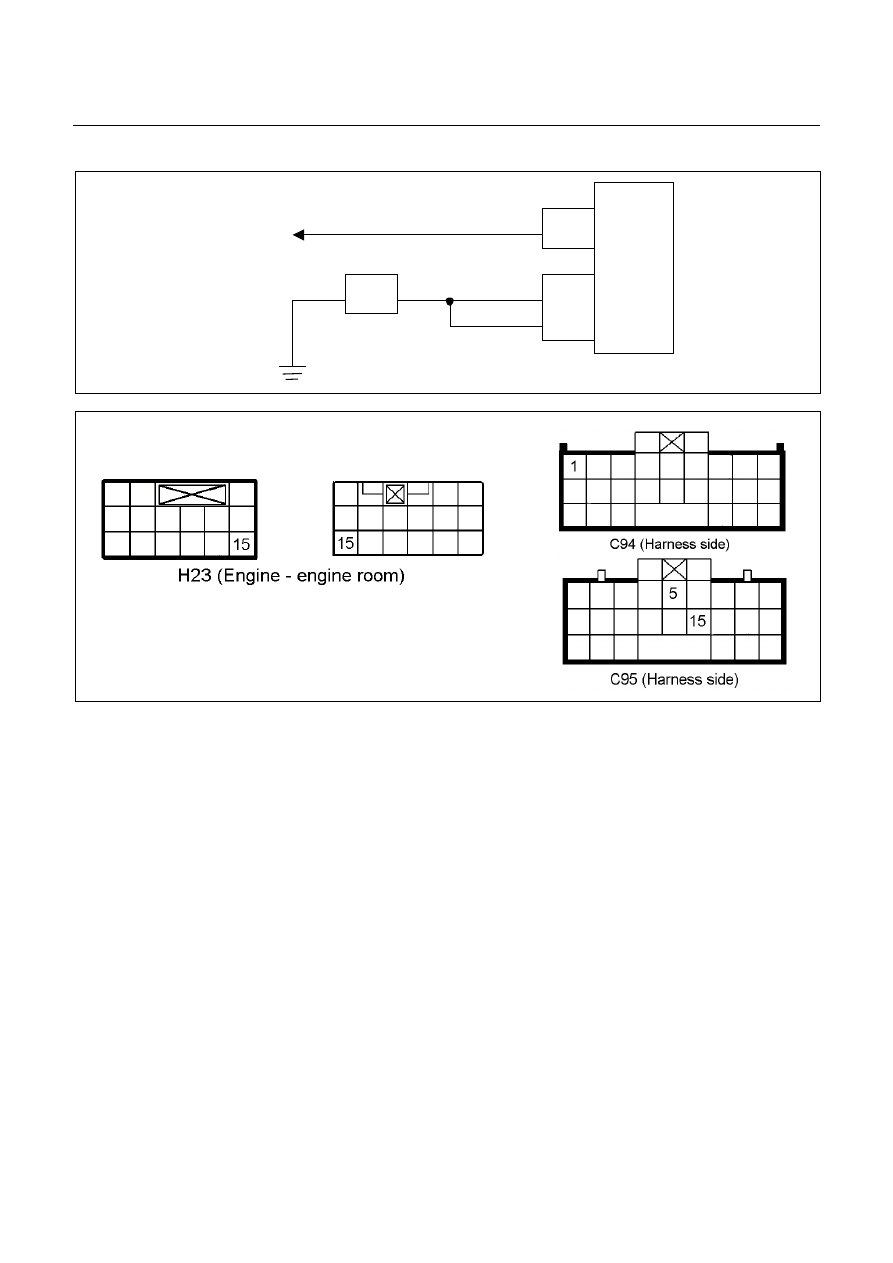

DTC P0560 (Flash Code 16) System Voltage Failure





TCM





A1 (+B)







B5



B15



H23

(15)

C95

(5)



(15)

BLK/YEL

BLK

BLK

Battery

C94

(1)

 BLK






Setting Condition:

•

  The supply voltage is below 10V and the engine speed exceeds 1000 rpm for more than 1 second.


Fail Safe:

•

  When the vehicle is running, the gear position selected at the trouble detection is held and the lock-up is

inhibited.

•

  After the vehicle stopped, all solenoid operations stop (OFF) and the gear is fixed to the 3rd. (In case of fail-safe

valve failure, gear shift to 4th (over-drive) is inhibited.)


Possible Cause:

•

  Alternator or battery malfunction.

•

  Power supply wire open circuit or short circuit to ground between power supply and TCM terminal A1 (C94).

•

  Ground wire open circuit or short circuit to battery between ground location and TCM terminal B5 (C95) or B15

(C95).

•

  Poor connection of each connector.
