GENERAL INFORMATION  0A-5

7.  Measurement criteria are defined by the terms "standard" and "limit".
  A measurement falling within the "standard" range indicates that the applicable part or parts are serviceable.


"Limit" is an absolute value.

  A measurement falling outside the "limit" indicates that the applicable part or parts must be repaired or replaced.
8.  Components are parts are listed in the singular form throughout the Workshop Manual.

9.  The following directional criteria are used throughout the Workshop Manual:
  Front:
  The cooling fan side of the engine.
 Right:
  The right-hand side of the engine viewed from the flywheel.
  Left:


The left-hand side of the engine viewed from the flywheel.

  Rear:
  The flywheel side of the engine.


Cylinder numbers are counted from the front of the engine towards the rear.

  The engine's rotation is clockwise viewed from the front of the engine.



0A-6  GENERAL INFORMATION

IDENTIFICATION













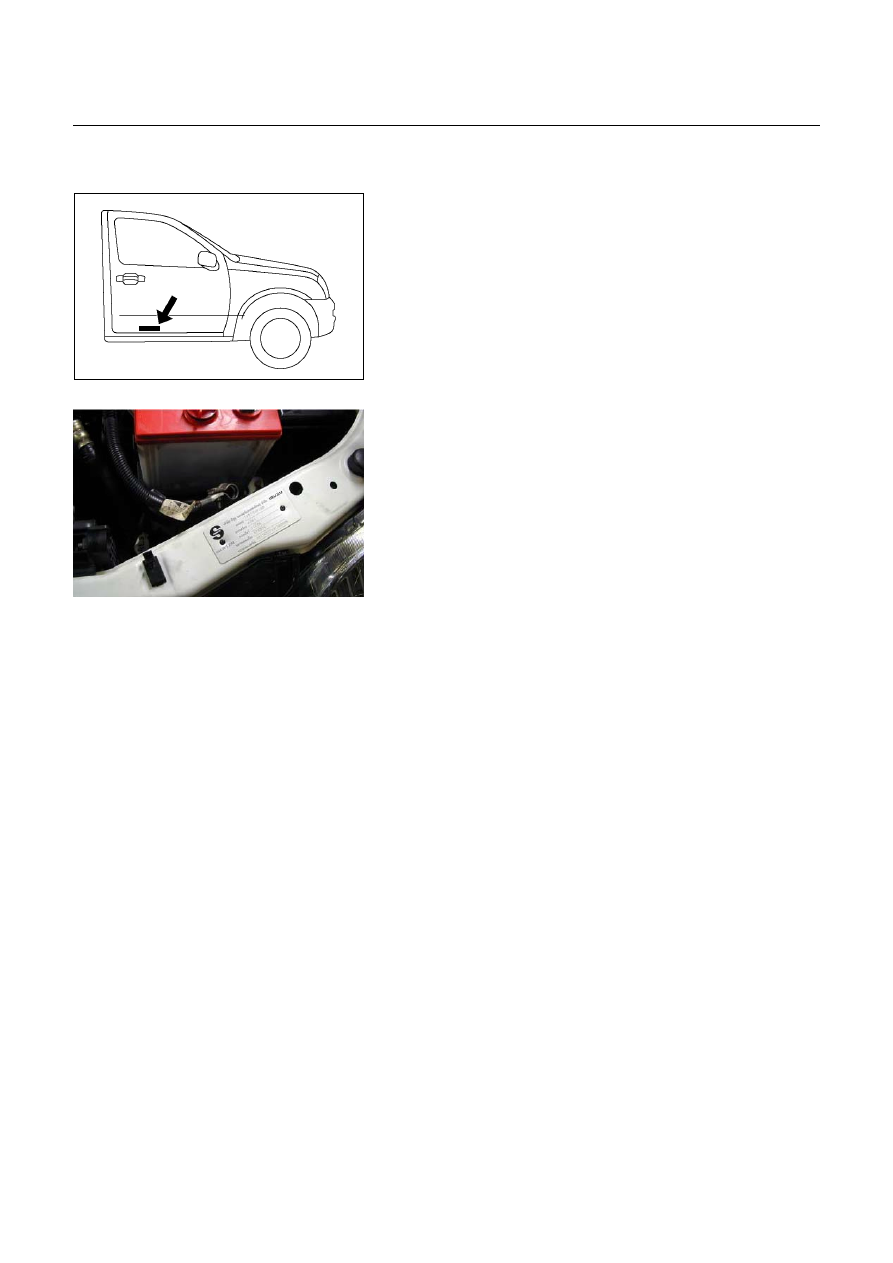

CHASSIS NUMBER

The chassis number is stamped on the right-hand side of the
chassis side member under the right door.
















VEHICLE IDENTIFICATION PLATE

The vehicle identification plate is attached to the radiator sill in
the engine compartment.




GENERAL INFORMATION  0A-7

LIFTING INSTRUCTIONS

If a lifting device other than the original jack is used, it is most important that the device be applied only to the
correct lifting points.  (See the illustration.)  Raising the vehicle from any other point may result in serious damage.

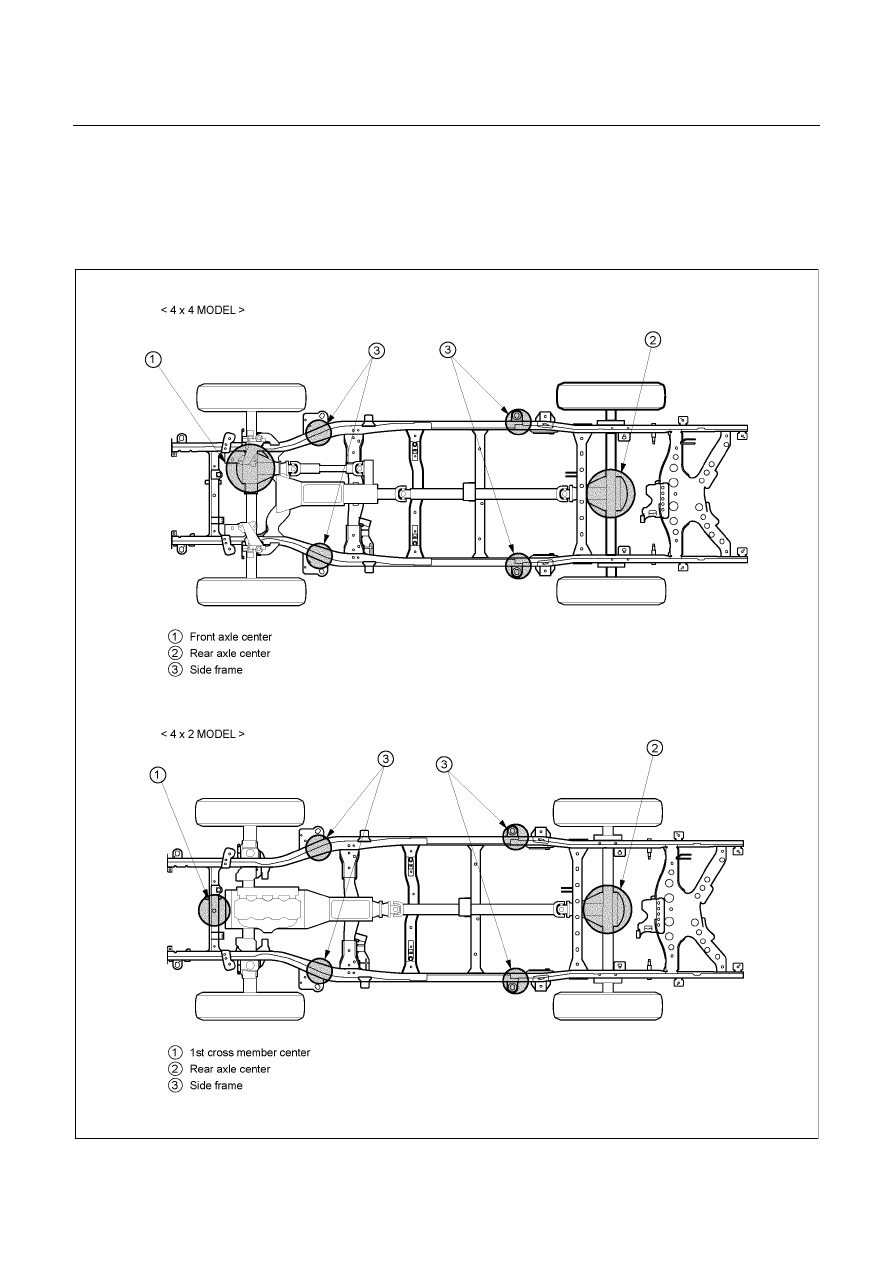

Lifting Points and Supportable Point-Locations











RTW30AXF000101

0A-8  GENERAL INFORMATION





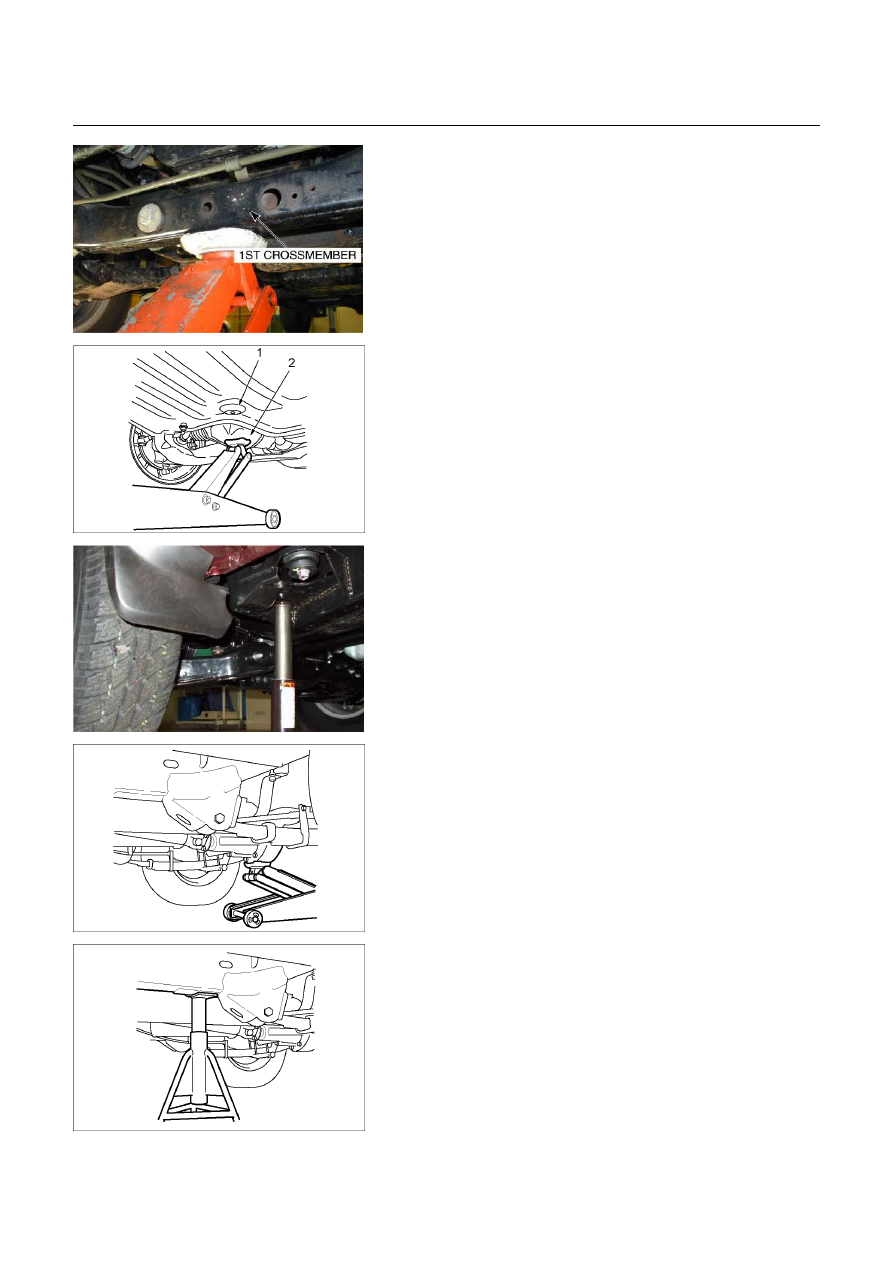

LIFTING POINT; FRONT
4

××××

2 model

•

  When using floor jack, lift the center of 1st cross member.



RTW30ASH000301





4

××××

4 model

•

  When using floor jack, lift the under surface of skid plate (1)

(set the circle depression shape, shown on left picture) or

lift the center of front axle case (2).





0A-P1040014





SUPPORTABLE POINT; FRONT

•

  Position the chassis stands at the bottom of the frame side

member, backward of front wheel.





RTW30ASH000101





LIFTING POINT; REAR

•

  When using floor jack, lift the center of rear axle case.





RTW30ASH000201





SUPPORTABLE POINT; REAR

•

  Position the chassis stands at the bottom of the frame side

member, forward of the rear wheel.
