10-8

Technical and consumer information

ENGINE

Model

VK56VD

Type

Gasoline, 4-cycle

Cylinder arrangement

8-cylinder, V-slanted at 90°

Bore × Stroke

in (mm)

3.858 × 3.622 (98 × 92)

Displacement

cu in (cm

3

)

338.78 (5,552)

Firing order

1-8-7-3-6-5-4-2

Idle speed

rpm

See the emission control information label
on the underside of the hood.

Ignition timing (B.T.D.C.)

degree/rpm

Spark plug

Standard

DILKAR7B11

Spark plug gap (Normal)

in (mm)

0.043 (1.1)

Camshaft operation

Timing chain

This spark ignition system complies with the Canadian standard ICES-002.

STI0397B

SPECIFICATIONS

WHEELS AND TIRES

Road wheel

Type

Size

Offset in (mm)

Conventional

20 × 8J

1.18 (30)

22 × 8J

Spare

20 × 8J

18 × 8J

Tire

Type

Size

Pressure PSI (kPa) [Cold]

Conventional

P275/60R20 114H

35 (240)

P275/50R22 111H

Spare

275/60R20 115M

265/70R18 116M

51 (350)

Technical and consumer information

10-9

10-10

Technical and consumer information

DIMENSIONS

Overall length (with front license plate
bracket)

in (mm)

210.2 (5,340)

Overall length (without front license plate
bracket)

in (mm)

209.8 (5,330)

Overall width

in (mm)

79.9 (2,030)

Overall height

in (mm)

75.8 (1,925)

Front tread

in (mm)

67.5 (1,715)

Rear tread

in (mm)

67.9 (1,725)

Wheelbase

in (mm)

121.1 (3,075)

If you plan to travel in another country,

you

should first find out if the fuel available is
suitable for your vehicle’s engine.
Using fuel with too low an octane rating may
cause engine damage. All gasoline vehicles
must be operated with unleaded gasoline.
Therefore, avoid taking your vehicle to areas
where appropriate fuel is not available.

When transferring the registration of your
vehicle to another country, state, province
or district,

it may be necessary to modify the

vehicle to meet local laws and regulations.
The laws and regulations for motor vehicle
emission control and safety standards vary
according to the country, state, province or
district; therefore, vehicle specifications may
differ.

When any vehicle is to be taken into
another country, state, province or district
and registered, its modifications, transpor-
tation, and registration are the responsi-
bility of the user. INFINITI is not responsible
for any inconvenience that may result.

STI0431

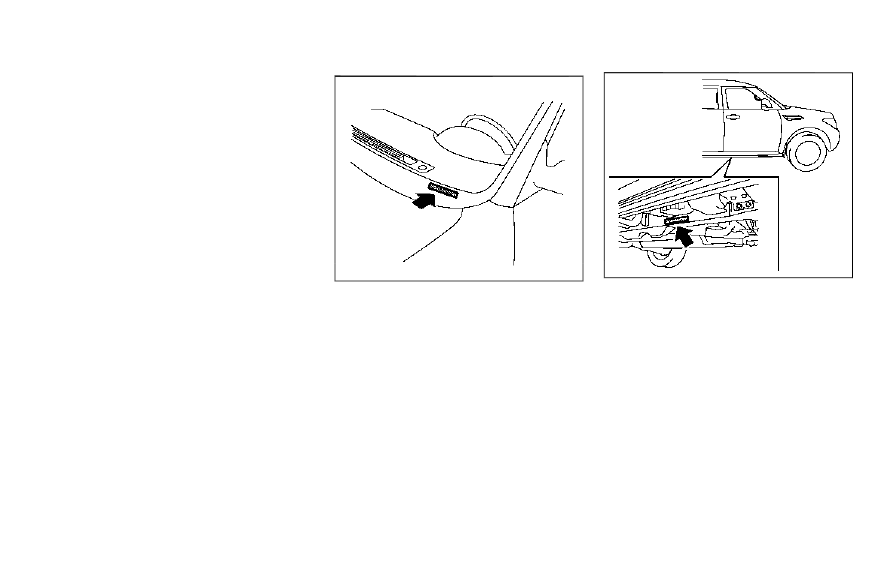

VEHICLE IDENTIFICATION NUM-
BER (VIN) PLATE

The vehicle identification number plate is
attached as shown. This number is the
identification for your vehicle and is used in
the vehicle registration.

STI0708

VEHICLE IDENTIFICATION NUM-
BER (chassis number)

The number is stamped as shown.

Technical and consumer information

10-11

WHEN TRAVELING OR REGISTERING
IN ANOTHER COUNTRY

VEHICLE IDENTIFICATION

10-12

Technical and consumer information

STI0709

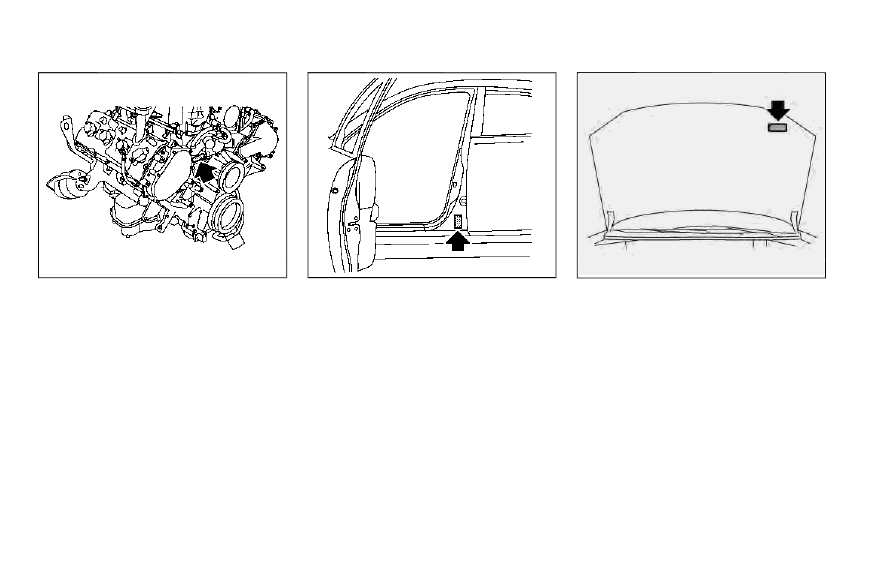

ENGINE SERIAL NUMBER

The number is stamped on the engine as
shown.

STI0448

F.M.V.S.S./C.M.V.S.S. CERTIFICA-
TION LABEL

The Federal/Canadian Motor Vehicle Safety
Standards (F.M.V.S.S./C.M.V.S.S.) certifica-
tion label is affixed as shown. This label
contains valuable vehicle information, such
as: Gross Vehicle Weight Ratings (GVWR),
Gross Axle Weight Rating (GAWR), month
and year of manufacture, Vehicle Identifica-
tion Number (VIN), etc. Review it carefully.

JVT0541X

EMISSION CONTROL INFORMA-
TION LABEL

The emission control information label is
attached as shown.

STI0494

TIRE AND LOADING INFORMA-
TION LABEL

The cold tire pressure is shown on the Tire
and Loading Information label affixed to the
pillar as illustrated.

STI0739

AIR CONDITIONER SPECIFICA-
TION LABEL

The air conditioner specification label is
attached as shown.

Technical and consumer information

10-13

10-14

Technical and consumer information

Air conditioner specification label symbols:

Symbol Name

Reference

Graphic

Caution

ISO 7000 0434

Air Conditioning System (MAC) ISO 2575 D01

MAC System Lubricant Type
(PAG–POE)

Requires Registered Technician
to Service MAC System

Flammable Refrigerant

To install the front license plate bracket to
your vehicle, it is recommended you contact
an INFINITI retailer.

WARNING

.

It is extremely dangerous to
ride in a cargo area inside the
vehicle. In a collision, people
riding in these areas are more
likely to be seriously injured or
killed.

.

Do not allow people to ride in
any area of vehicle that is not
equipped with seats and seat
belts.

.

Be sure everyone in your vehicle
is in a seat and using a seat belt
properly.

TERMS

It is important to familiarize yourself
with the following terms before load-
ing your vehicle:

.

Curb Weight (actual weight of

your vehicle) - vehicle weight in-
cluding: standard and optional
equipment, fluids, emergency
tools, and spare tire assembly. This
weight

does not

include passen-

gers and cargo.

.

GVW (Gross Vehicle Weight) -

curb weight plus the combined
weight of passengers and cargo.

.

GVWR (Gross Vehicle Weight Rat-

ing) - maximum total combined
weight of the unloaded vehicle,
passengers, luggage, hitch, trailer
tongue load and any other op-
tional equipment. This information
is located on the F.M.V.S.S./C.M.
V.S.S. label.

.

GAWR (Gross Axle Weight Rating)

- maximum weight (load) limit
specified for the front or rear axle.
This information is located on the
F.M.V.S.S./C.M.V.S.S. label.

.

GCWR (Gross Combined Weight

Rating) - The maximum total
weight rating of the vehicle, pas-
sengers, cargo, and trailer.

.

Vehicle Capacity Weight, Load

limit, Total load capacity - max-
imum total weight limit specified
of the load (passengers and cargo)
for the vehicle. This is the max-
imum combined weight of occu-

Technical and consumer information

10-15

INSTALLING FRONT LICENSE PLATE

VEHICLE LOADING INFORMATION

10-16

Technical and consumer information

pants and cargo that can be
loaded into the vehicle. If the
vehicle is used to tow a trailer,
the trailer tongue weight must be
included as part of the cargo load.
This information is located on the
Tire and Loading Information la-
bel.

.

Cargo capacity - permissible

weight of cargo, the weight of
total occupants weight subtracted
from the load limit.

STI0445

VEHICLE LOAD CAPACITY

Do not exceed the load limit of your
vehicle shown as “The combined
weight of occupants and cargo” on
the Tire and Loading Information
label. Do not exceed the number of
occupants shown as “Seating Capa-
city” on the Tire and Loading Infor-
mation label.

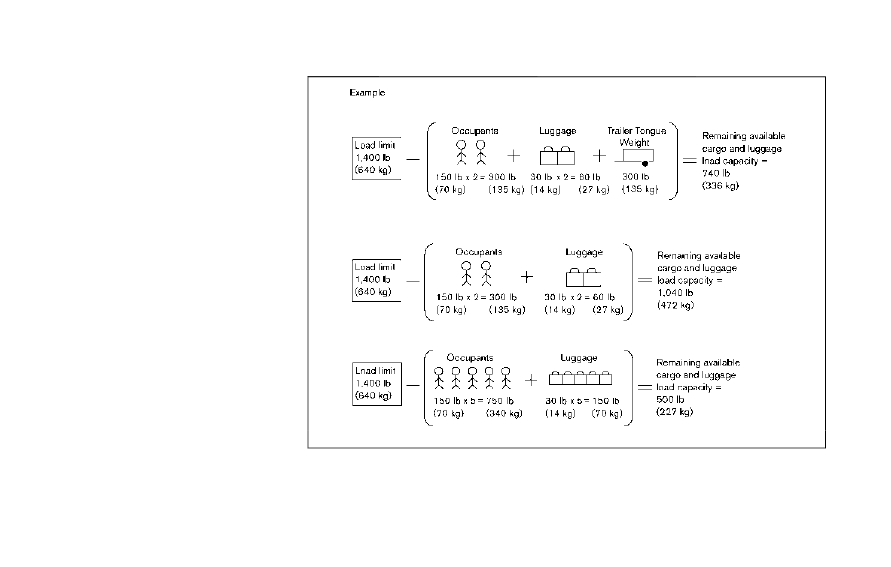

To get “the combined weight of
occupants and cargo”, add the weight
of all occupants, then add the total
luggage weight. Examples are shown
in the illustration.

Steps for determining correct load
limit

1. Locate the statement “The com-

bined weight of occupants and
cargo should never exceed XXX
kg or XXX lbs” on your vehicle’s
placard.

2. Determine the combined weight of

the driver and passengers that will
be riding in your vehicle.

3. Subtract the combined weight of

the driver and passengers from
XXX kg or XXX lbs.

4. The resulting figure equals the

available amount of cargo and
luggage load capacity. For exam-
ple, if the XXX amount equals
1400 lbs. and there will be five
150 lb. passengers in your vehicle,
the amount of available cargo and
luggage load capacity is 650 lbs.
(1400 − 750 (5 x 150) = 650 lbs) or
(640 − 340 (5 x 70) = 300 kg.)

5. Determine the combined weight of

luggage and cargo being loaded on
the vehicle. That weight may not
safely exceed the available cargo
and luggage load capacity calcu-
lated in Step 4.

6. If your vehicle will be towing a

trailer, load from your trailer will
be transferred to your vehicle.
Consult this manual to determine
how this reduces the available
cargo and luggage load capacity
of your vehicle.

Before driving a loaded vehicle, con-
firm that you do not exceed the Gross

Vehicle Weight Rating (GVWR) or the
Gross Axle Weight Rating (GAWR)
for your vehicle. (See “Measurement
of weights” (P.10-19).)
Also check tires for proper inflation
pressures. See the Tire and Loading
Information label.

Technical and consumer information

10-17

10-18

Technical and consumer information

SIC4446

SECURING THE LOAD

There are tie down hooks located in the
cargo area as shown. The tie down hooks
can be used to secure cargo with ropes or
other types of straps.

Do not apply a total load of more than 22 lb
(10 kg) to a single hook

or 7 lb (3 kg) to a

single hook

when securing cargo.

WARNING

.

Properly secure all cargo with ropes
or straps to help prevent it from
sliding or shifting. Do not place cargo
higher than the seatbacks. In a sud-

den stop or collision, unsecured cargo
could cause personal injury.

.

The child restraint top tether strap
may be damaged by contact with
items in the cargo area. Secure any
items in the cargo area. Your child
could be seriously injured or killed in a
collision if the top tether strap is
damaged.

.

Do not load your vehicle any heavier
than the GVWR or the maximum
front and rear GAWRs. If you do,
parts of your vehicle can break, tire
damage could occur, or it can change
the way your vehicle handles. This
could result in loss of control and
cause personal injury.

LOADING TIPS

.

The GVW must not exceed GVWR

or GAWR as specified on the F.M.
V.S.S./C.M.V.S.S. certification la-
bel.

.

Do not load the front and rear axle

to the GAWR. Doing so will exceed
the GVWR.

WARNING

.

Properly secure all cargo to help
prevent it from sliding or shift-
ing. Do not place cargo higher
than the seatbacks. In a sudden
stop or collision, unsecured car-
go could cause personal injury.

.

Do not load your vehicle any
heavier than the GVWR or the
m a x i m u m f r o n t a n d r e a r
GAWRs. If you do, parts of
your vehicle can break, tire
damage could occur, or it can
change the way your vehicle
handles. This could result in loss
of control and cause personal
injury.

.

Overloading not only can short-
en the life of your vehicle and
the tire, but can cause unsafe
vehicle handling and long brak-
ing distance. This may cause a
premature tire failure, which
could result in a serious acci-
dent and personal injury. Fail-

ures caused by overloading are
not covered by the vehicle’s
warranty.

MEASUREMENT OF WEIGHTS

Secure loose items to prevent weight
shifts that could affect the balance of
your vehicle. When the vehicle is
loaded, drive to a scale and weigh
the front and the rear wheels sepa-
rately to determine axle loads. Indivi-
dual axle loads should not exceed
either of the gross axle weight ratings
(GAWR). The total of the axle loads
should not exceed the gross vehicle
weight rating (GVWR). These ratings
are given on the vehicle certification
label. If weight ratings are exceeded,
move or remove items to bring all
weights below the ratings.

WARNING

Overloading or improper loading of a
trailer and its cargo can adversely affect
vehicle handling, braking and perfor-
mance and may lead to accidents.

CAUTION

.

Do not tow a trailer or haul a heavy
load for the first 500 miles (800 km).
Your engine, axle or other parts could
be damaged.

.

For the first 500 miles (800 km) that
you tow a trailer, do not drive over
50 MPH (80 km/h) and do not make
starts at full throttle. This helps the
engine and other parts of your vehicle
wear in at the heavier loads.

Your new vehicle was designed to be used
primarily to carry passengers and cargo.
Remember that towing a trailer places
additional loads on your vehicle’s engine,
drivetrain, steering, braking and other sys-
tems.
An INFINITI Towing Guide (U.S. only) is
available on the website at

www.InfinitiUSA.com. This guide includes
information on trailer towing capability and
the special equipment required for proper
towing.

MAXIMUM LOAD LIMITS

Maximum trailer loads

Never allow the total trailer load to exceed
the value specified in the “Towing load/
specification” (P.10-22). The total trailer
load equals trailer weight plus its cargo
weight.

.

When towing a trailer load of 3,500 lbs

(1,587 kg) or more, trailers with a brake
system MUST be used.

The maximum Gross Combined Weight
Rating (GCWR) should not exceed the value
specified in the following “Towing Load/
Specification” chart.

Technical and consumer information

10-19

TOWING A TRAILER

10-20

Technical and consumer information

STI0541

The GCWR equals the combined weight of
the towing vehicle (including passengers and
cargo) plus the total trailer load. Towing
loads greater than these or using improper
towing equipment could adversely affect
vehicle handling, braking and performance.
The ability of your vehicle to tow a trailer is
not only related to the maximum trailer
loads, but also the places you plan to tow.
Tow weights appropriate for level highway
driving may have to be reduced on very steep
grades or for low traction situations (for
example, on slippery boat ramps).
Temperature conditions can also affect
towing. For example, towing a heavy trailer
in high outside temperatures on graded

roads can affect engine performance and
cause overheating. The transmission high
fluid temperature and engine protection
mode, which helps reduce the chance of
transmission and engine damage, could
activate and automatically decrease engine
power. Vehicle speed may decrease under
high load. Plan your trip carefully to account
for trailer and vehicle load, weather and road
conditions.

WARNING

Overheating can result in reduced engine
power and vehicle speed. The reduced
speed may be lower than other traffic,
which could increase the chance of a
collision. Be especially careful when
driving. If the vehicle cannot maintain a
safe driving speed, pull to the side of the
road in a safe area. Allow the engine to
cool and return to normal operation. See
“If your vehicle overheats” (P.6-14).

CAUTION

Vehicle damage resulting from improper
towing procedures is not covered by
INFINITI warranties.

STI0542

Tongue load

When using a weight carrying or a weight
distributing hitch, keep the tongue load
between 10 to 15% of the total trailer load
or use the trailer tongue load specified by the
trailer manufacturer. The tongue load must
be within the maximum tongue load limits
shown in the following “Towing Load/
Specification” chart. If the tongue load
becomes excessive, rearrange cargo to allow
for proper tongue load.

TI1012M

MAXIMUM GROSS VEHICLE
WEIGHT (GVW)/MAXIMUM
GROSS AXLE WEIGHT (GAW)

The GVW of the towing vehicle must not
exceed the Gross Vehicle Weight Rating
(GVWR) shown on the F.M.V.S.S./C.M.V.S.
S. certification label. The GVW equals the
combined weight of the unloaded vehicle,
passengers, luggage, hitch, trailer tongue
load and any other optional equipment. In
addition, front or rear GAW must not exceed
the Gross Axle Weight Rating (GAWR)
shown on the F.M.V.S.S./C.M.V.S.S. certifi-
cation label.
Towing capacities are calculated assuming a

base vehicle with driver and any options
required to achieve the rating. Additional
passengers, cargo and/or optional equip-
ment, such as the trailer hitch, will add
weight to the vehicle and reduce your
vehicle’s maximum towing capacity and
trailer tongue load.
The vehicle and trailer need to be weighed to
confirm the vehicle is within the GVWR,
Front GAWR, Rear GAWR, Gross Combined
Weight Rating (GCWR) and Towing capa-
city.
All vehicle and trailer weights can be mea-
sured using platform type scales commonly
found at truck stops, highway weigh sta-
tions, building supply centers or salvage
yards.
To determine the available payload capacity
for tongue/king pin load, use the following
procedure.
1. Locate the GVWR on the F.M.V.S.S./C.

M.V.S.S. certification label.

2. Weigh your vehicle on the scale with all

of the passengers and cargo that are
normally in the vehicle when towing a
trailer.

3. Subtract the actual vehicle weight from

the GVWR. The remaining amount is the
available maximum tongue/king pin
load.

To determine the available towing capacity,
use the following procedure.
1. Find the GCWR for your vehicle on the

“Towing Load/Specification” chart
found later in this section.

2. Subtract the actual vehicle weight from

the GCWR. The remaining amount is the
available maximum towing capacity.

To determine the Gross Trailer Weight,
weigh your trailer on a scale with all
equipment and cargo, that are normally in
the trailer when it is towed. Make sure the
Gross trailer weight is not more than the
Gross Trailer Weight Rating shown on the
trailer and is not more than the calculated
available maximum towing capacity.
Also weigh the front and rear axles on the
scale to make sure the Front Gross Axle
Weight and Rear Gross Axle Weight are not
more than Front Gross Axle Weight and
Rear Gross Axle Weight on the F.M.V.S.S./
C.M.V.S.S. certification label. The cargo in
the trailer and vehicle may need to be moved
or removed to meet the specified ratings.
Example:

.

Gross Vehicle Weight (GVW) as weighed

on a scale - including passengers, cargo
and hitch - 6,450 lb. (2,926 kg).

.

Gross Vehicle Weight Rating (GVWR)

from F.M.V.S.S./C.M.V.S.S. certification
label - 7,300 lb. (3,311 kg).

Technical and consumer information

10-21

10-22

Technical and consumer information

.

Gross Combined Weight Rating (GCWR)

from “Towing Load/Specification” chart
- 14,520 lb. (6,586 kg).

.

Maximum Trailer towing capacity from

“Towing Load/Specification” chart -
8,500 lb. (3,856 kg).

7,300 lb. (3,311 kg)

GVWR

− 6,450 lb. (2,926 kg)

GVW

= 850 lb. (385 kg)

Available for tongue

weight

14,520 lb. (6,586 kg)

GCWR

− 6,450 lb. (2,926 kg)

GVW

= 8,070 lb. (3,660 kg)

Capacity available for

towing

850 lb. (385 kg) /

Available tongue weight

8,070 lb. (3,660 kg)

Available capacity

= 11 % tongue weight

The available towing capacity may be less
than the maximum towing capacity due to
the passenger and cargo load in the vehicle.
Remember to keep trailer tongue weight
between 10 - 15% of the trailer weight or
within the trailer tongue load specification
recommended by the trailer manufacturer. If
the tongue load becomes excessive, rear-
range the cargo to obtain the proper tongue
load. Do not exceed the maximum tongue
weight specification shown in the “Towing

load/specification” chart even if the calcu-
lated available tongue weight is greater than
15%. If the calculated tongue weight is less
than 10%, reduce the total trailer weight to
match the available tongue weight.
Always verify that available capacities are
within the required ratings.

TOWING LOAD/SPECIFICATION

WARNING

The towing capacities provided in this
manual are for general reference only.
The safe towing capacity of your vehicle
is affected by retailer and factory in-
stalled options and passenger and cargo
loads. You must weigh the vehicle and
trailer as described in this manual to
determine the actual vehicle towing
capacity. Do not exceed the published
maximum towing capacity, or the GCWR
or the GVWR shown on the F.M.V.S.S./
C.M.V.S.S. certification label. Doing so
can result in an accident causing serious
personal injury or property damage.

TOWING LOAD/SPECIFICATION CHART

Unit: lb (kg)

US

Canada

Two-Wheel Drive

(2WD) model

Four-Wheel Drive

(4WD) model

Four-Wheel Drive

(4WD) model

MAXIMUM TOWING CAPA-
CITY*1, *2

8,500 (3,856)

8,500 (3,856)

MAXIMUM TONGUE LOAD

850 (385)

850 (385)

GROSS COMBINED WEIGHT
RATING

14,520 (6,586)

14,770 (6,700)

14,680 (6,659)

1:

The towing capacity values are calculated assuming a base vehicle with driver and any
options required to achieve the rating. Additional passengers, cargo and/or optional
equipment will add weight to the vehicle and reduce your vehicle’s maximum towing
capacity.

2:

Use of a weight-distributing hitch system is recommended when towing over 5,000 lb
(2,267 kg).

TOWING SAFETY

Trailer hitch

Your vehicle is equipped with a trailer tow
package. The trailer tow package includes a
receiver-type frame mounted hitch. This
hitch is rated for the maximum towing
capacity of this vehicle when the proper
towing equipment is used. Choose a proper
ball mount and hitch ball that is rated for the
trailer to be towed. Genuine INFINITI ball
mounts and hitch balls are available from an
INFINITI retailer.

Technical and consumer information

10-23
