3. Once the wipers are in the service posi-

tion, push the release tab

O

C

.

4. Move the wiper blade down

O

B

and

remove.

5. Insert the new wiper blade onto the wiper

arm until it clicks into place.

6. Rotate the wiper blade so the dimple is in

the groove.

7. Finally, lift the windshield wiper and

washer lever to the mist position

O

D

once

and release. This action will cause the
wipers to resume the set position.

CAUTION

•

After wiper blade replacement, return
the wiper arm to its original position;
otherwise it may be damaged when the
hood is opened.

•

Make sure the wiper blades contact the
glass; otherwise the arms may be dam-
aged from wind pressure.

If you wax the surface of the hood, be careful
not to let wax get into the washer nozzle

O

F

.

This

may

cause

clogging

or

improper

windshield-washer operation. If wax gets
into the nozzle, remove it with a needle or
small pin

O

E

.

LDI2785

LDI3251

LDI3189

8-18

Do-it-yourself

Rear window wiper blade

If checking or replacement is required, it is
recommended that you visit an INFINITI re-
tailer for this service.

If the brakes do not operate properly, it is
recommended that you have the brakes
checked. It is recommended that you visit an
INFINITI retailer for this service.

Self-adjusting brakes

Your vehicle is equipped with self-adjusting
brakes.

The front and rear disc-type brakes self-
adjust every time the brake pedal is applied.

WARNING

Have your brake system checked if the
brake pedal height does not return to nor-
mal. It is recommended that you visit an
INFINITI retailer for this service.

Brake pad wear indicators

The disc brake pads on your vehicle have
audible wear indicators. When a brake pad
requires replacement, a high pitched scraping
or screeching sound will be heard when the
vehicle is in motion. The noise will be heard
whether or not the brake pedal is depressed.
Have the brakes checked as soon as possible
if the wear indicator sound is heard.

Under some driving or climate conditions, oc-
casional brake squeak, squeal or other noise
may be heard. Occasional brake noise during
light to moderate stops is normal and does
not affect the function or performance of the
brake system.

Proper brake inspection intervals should be
followed.

For additional information regard-

ing brake inspections, refer to the appropri-
ate maintenance schedule information in the
"Maintenance and schedules" (P. 9-2).

BRAKES

Do-it-yourself

8-19

If any electrical equipment does not operate,
check for an open fuse.

Fuses are used in the passenger and engine
compartment. Spare fuses are provided and
can be found in the passenger compartment
fuse box.

When installing a fuse make sure the fuse is
installed in the fuse box securely.

ENGINE COMPARTMENT

WARNING

Never use a fuse of higher or lower amper-
age rating than that specified on the fuse
box cover. This could damage the electrical
system or electronic control units or cause
a fire.

If any electrical equipment does not come on,
check for an open fuse.

1. Be sure the ignition switch and the head-

light switch are OFF.

2. Open the engine hood.

3. Remove the fuse box cover by pushing the

tabs and lifting the cover up.

4. Remove the fuse with the fuse puller. The

fuse puller is located in the fuse block in
the passenger compartment.

LDI2997

LDI3174

FUSES

8-20

Do-it-yourself

5. If the fuse is open

O

A

, replace it with a

new fuse

O

B

.

6. If a new fuse also opens, have the electri-

cal system checked and repaired. It is rec-
ommended that you visit an INFINITI re-
tailer for this service.

Fusible links

If the electrical equipment does not operate
and fuses are in good condition, check the
fusible links. If any of these fusible links are
melted, replace with only Genuine NISSAN
parts.

PASSENGER COMPARTMENT

WARNING

Never use a fuse of higher or lower amper-
age rating than that specified on the fuse
box cover. This could damage the electrical
system or electronic control units or cause
a fire.

If any electrical equipment does not operate,
check for an open fuse.

NOTE:

The fuse box is located on the driver's side of
the instrument panel.

1. Be sure the ignition switch and the head-

light switch are OFF.

2. Remove the fuse box cover

O

A

with a

suitable tool. Use a cloth to avoid damag-
ing the trim.

3. Locate the fuse that needs to be replaced.

4. Remove the fuse with the fuse puller

O

B

.

LDI3200

LDI3167

Do-it-yourself

8-21

5. If the fuse is open

O

C

, replace it with an

equivalent good fuse

O

D

.

6. Push the fuse box cover to install.

If a new fuse also opens, have the electrical
system checked and repaired. It is recom-
mended that you visit an INFINITI retailer for
this service.

NOTE:

Your vehicle may not be equipped with all
fuses listed on the fuse label.

CAUTION

Be careful not to allow children to swallow
the battery or removed parts.

INFINITI INTELLIGENT KEY

LDI3203

LDI3308

BATTERY REPLACEMENT

8-22

Do-it-yourself

Replace the battery in the Intelligent Key as
follows:

1. Remove the mechanical key from the In-

telligent Key.

2. Insert a small flathead screwdriver

O

A

into

the slit

O

B

of the corner and twist it to

separate the upper part from the lower
part. Place a cloth over the screwdriver to
protect the casing.

3. Replace the battery with a new one.

Recommended

battery:

CR2032

or

equivalent.

• Do not touch the internal circuit and electric

terminals as doing so could cause a
malfunction.

• Hold the battery by the edges. Holding the

battery across the contact points will seri-
ously deplete the storage capacity.

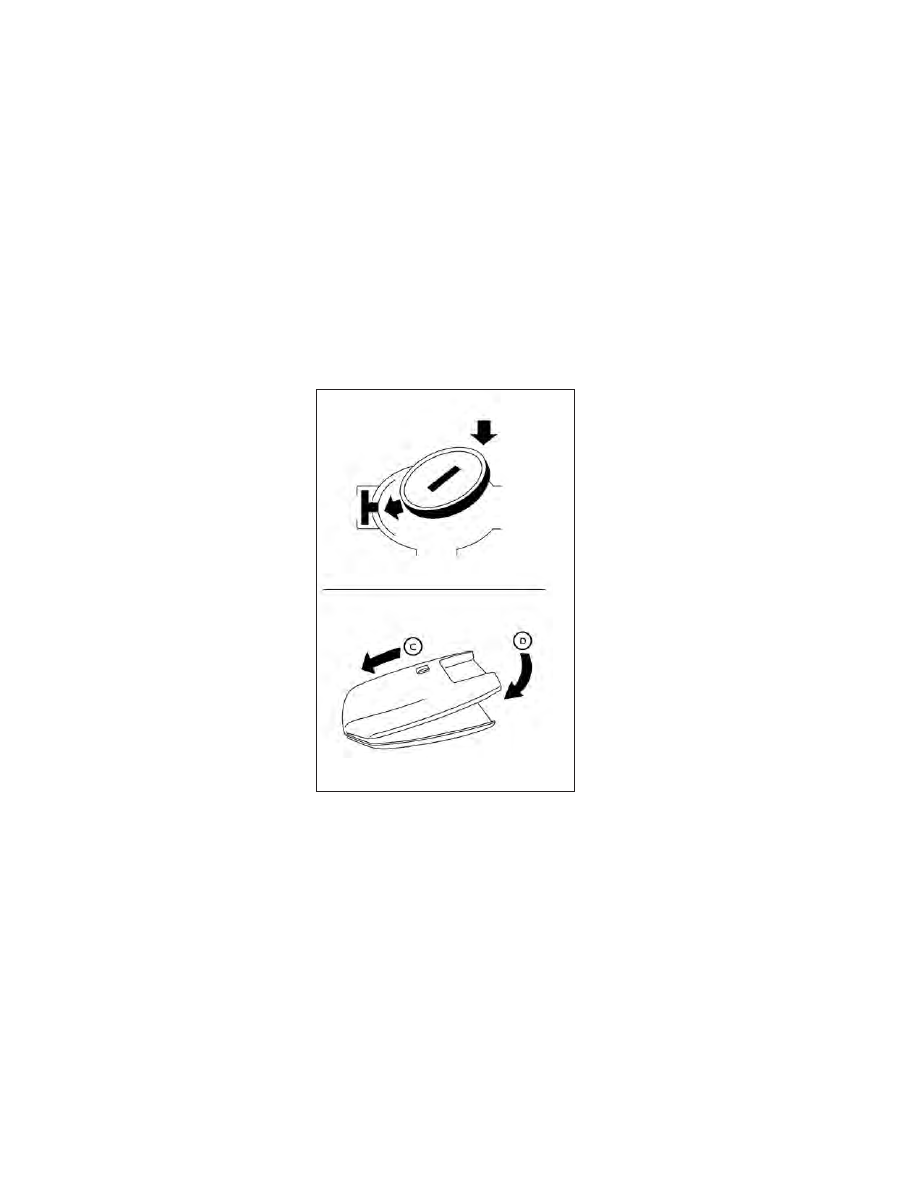

• Make sure that the + side faces the bottom

of the lower part.

4. Close the lid securely as illustrated with

O

C

and

O

D

.

5. Operate

the

buttons

to

check

the

operation.

If you need assistance with replacement, it is
recommended that you visit an INFINITI re-
tailer for this service.

FCC Notice:

For USA:
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) This device may not
cause harmful interference, and (2) this de-
vice must accept any interference received,
including interference that may cause unde-
sired operation.

LDI3309

Do-it-yourself

8-23

Note: Changes or modifications not ex-
pressly approved by the party responsible
for compliance could void the user’s author-
ity to operate the equipment.

For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions: (1)
this device may not cause interference, and
(2) this device must accept any interference,
including interference that may cause unde-
sired operation of the device.

HEADLIGHTS

For additional information on headlight bulb
replacement, refer to the instructions out-
lined in this section.

Replacing the LED headlight bulb

If LED headlight bulb replacement is re-
quired, it is recommended that you visit an
INFINITI retailer for this service.

FOG LIGHTS (if so equipped)

For additional information on fog light bulb
replacement, refer to the instructions out-
lined in this section.

Replacing the LED fog light bulb

If LED fog light bulb replacement is required,
it is recommended that you visit an INFINITI
retailer for this service.

LIGHTS

8-24

Do-it-yourself

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight assembly*

High/Low

—

—

Park/Daytime running

—

—

Turn

—

—

Side marker

—

—

Fog light (if so equipped)

—

—

Door mirror turn signal light*

—

—

Map light assembly*

Dome lights*

—

—

Map lights*

—

—

Courtesy light (if so equipped)*

—

—

Vanity mirror light*

2

—

Footwell light*

—

—

Welcome light*

—

—

Personal light*

—

—

Glove box light*

1

—

Front step lights*

5

168

Rear step lights (if so equipped)*

5

168

Cargo lights*

5

—

High-mounted stop light*

—

—

Rear combination light

Tail*

—

—

Stop*

—

—

Turn*

—

—

Backup (reversing) assembly*

Tail*

—

—

Turn*

—

—

Backup*

—

—

License plate light*

—

—

* It is recommended that you visit an INFINITI retailer for replacement.

Always check with the Parts Department at an INFINITI retailer for the latest parts
information.

Do-it-yourself

8-25

1.

Headlight assembly

2.

Map light assembly

3.

Personal light

4.

Door mirror turn signal light

5.

High-mounted stop light

6.

Cargo light

7.

License plate light

8.

Backup (reversing) assembly

9.

Rear combination light

10.

Rear step light (if so equipped)

11.

Front step light

12.

Welcome light

13.

Fog light (if so equipped)

REPLACEMENT PROCEDURES

All other lights are either type A, B, C or D. When
replacing a bulb, first remove the lens, light
and/or cover using a cloth and suitable tool.

Indicates bulb removal
Indicates bulb installation

LDI3204

WDI0263

8-26

Do-it-yourself

If you have a flat tire, see “Flat tire” (P. 6-3).

TIRE PRESSURE

Tire Pressure Monitoring System
(TPMS)

WARNING

Radio waves could adversely affect electric
medical equipment. Those who use a pace-
maker should contact the electric medical
equipment manufacturer for the possible
influences before use.

This vehicle is equipped with the Tire Pres-
sure Monitoring System (TPMS). It monitors
tire pressure of all tires except the spare.
When the low tire pressure warning light is lit
and the “Tire Pressure Low – Add Air” warn-
ing appears in the vehicle information display,
one or more of your tires is significantly
under-inflated. If equipped, the system also
displays pressure of all tires (except the spare
tire) on the display screen by sending a signal
from a sensor that is installed in each wheel.

The TPMS will activate only when the vehicle
is driven at speeds above 16 mph (25 km/h).
Also, this system may not detect a sudden
drop in tire pressure (for example a flat tire
while driving).

For additional information, see “Low tire
pressure warning light” (P. 2-13), “Tire Pres-
sure Monitoring System (TPMS)” (P. 5-5) and
“Flat tire” (P. 6-3).

Tire inflation pressure

Check the tire pressures (including the spare)
often and always prior to long distance trips.
The recommended tire pressure specifica-
tions

are

shown

on

the

F.M.V.S.S./

C.M.V.S.S. certification label or the Tire and
Loading Information label under the “Cold
Tire Pressure” heading. The Tire and Loading
Information label is affixed to the driver side
center

pillar.

Tire

pressures

should

be

checked regularly because:
• Most tires naturally lose air over time.
• Tires can lose air suddenly when driven

over potholes or other objects or if the
vehicle strikes a curb while parking.

The tire pressures should be checked when
the tires are cold. The tires are considered
COLD after the vehicle has been parked for 3
or more hours, or driven less than 1 mile (1.6
km) at moderate speeds.

TPMS with Tire Inflation Indicator provides vi-
sual and audible signals outside the vehicle for
inflating the tires to the recommended COLD tire
pressure. For additional information, see “TPMS
with tire inflation indicator” (P. 5-7).

Incorrect tire pressure, including under infla-
tion, may adversely affect tire life and ve-
hicle handling.

WARNING

•

Improperly inflated tires can fail sud-
denly and cause an accident.

•

The

Gross

Vehicle

Weight

Rating

(GVWR) is located on the F.M.V.S.S./
C.M.V.S.S. certification label. The ve-
hicle weight capacity is indicated on the
Tire and Loading Information label. Do
not load your vehicle beyond this capac-
ity. Overloading your vehicle may result
in reduced tire life, unsafe operating con-
ditions due to premature tire failure, or
unfavorable

handling

characteristics

and could also lead to a serious accident.
Loading beyond the specified capacity
may also result in failure of other vehicle
components.

•

Before taking a long trip, or whenever
you heavily load your vehicle, use a tire
pressure gauge to ensure that the tire
pressures are at the specified level.

•

For additional information regarding
tires, refer to “Important Tire Safety In-
formation” (US) or “Tire Safety Informa-
tion” (Canada) in the Warranty Informa-
tion Booklet.

WHEELS AND TIRES

Do-it-yourself

8-27

Tire and Loading Information label

䊊

1

Seating capacity: The maximum number
of occupants that can be seated in the
vehicle.

䊊

2

Original tire size: The size of the tires
originally installed on the vehicle at the
factory.

䊊

3

Cold tire pressure: Inflate the tires to this
pressure when the tires are cold. Tires are
considered COLD after the vehicle has
been parked for 3 or more hours, or
driven less than 1 mile (1.6 km) at moder-
ate speeds. The recommended cold tire
inflation is set by the manufacturer to

provide the best balance of tire wear,
vehicle handling, driveability, tire noise,
etc., up to the vehicle's GVWR.

䊊

4

Tire size - see “Tire labeling” (P. 8-30).

䊊

5

Spare tire size.

䊊

6

Vehicle load limit: see “Vehicle loading
information” (P. 10-15).

Checking tire pressure

WARNING

•

Driving at high speeds, 100 mph
(160 km/h) or higher sustained
where it is legal to do so, can cause
tires to have excessive heat build
up, which may result in a tire fail-
ure causing loss of control, crash,
injuries or even death.

LDI3172

LDI0393

8-28

Do-it-yourself

•

Some high-speed rated tires re-
quire inflation pressure adjust-
ment for high-speed operation.
When speed limits and road condi-
tions allow vehicle driving at high
speeds, make sure tires are rated
to support high speed operation,
tires are in optimal conditions and
pressure is adjusted to correct
cold inflation pressure for high
speed operation.

•

If your vehicle is equipped with
P235/55RF19 or P255/45RF20
tire sizes, tires require adjustment
to the inflation pressure when
driving the vehicle at speeds of
100 mph (160 km/h) or higher
where it is legal to do so. Set the
cold inflation pressure to 36 psi
(250 kPa).

•

After vehicle high speed operation
has ended, readjust the tire pres-
sure to the recommended cold in-
flation pressure. For additional in-
formation, see "Checking tire
pressure" (P. 8-28).

1. Remove the valve stem cap from

the tire.

2. Press the pressure gauge squarely

onto the valve stem. Do not press
too hard or force the valve stem
sideways, or air will escape. If the
hissing sound of air escaping from
the tire is heard while checking the
pressure, reposition the gauge to
eliminate this leakage.

3. Remove the gauge.

4. Read the tire pressure on the

gauge stem and compare to the
specification shown on the Tire
and Loading Information label.

5. Add air to the tire as needed. If too

much air is added, press the core of
the valve stem briefly with the tip
of the gauge stem to release pres-
sure. Recheck the pressure and add
or release air as needed.

6. Install the valve stem cap.

7. Check the pressure of all other

tires, including the spare.

8. Check the pressure when driving

the vehicle at speeds of 100 mph
(160 km/h) or higher where it is
legal to do so.

Size

Cold Tire Infla-
tion Pressure

Front and Rear
Original Tire:
P235/55RF19

33 psi, 230 kPa

Front and Rear
Original Tire:
P255/45RF20

33 psi, 230 kPa

Spare Tire:

none

Do-it-yourself

8-29

Recommended tire inflation pres-
sures at speeds of 100 mph (160
km/h) or higher where it is legal to do
so.

Size

Cold Tire Infla-
tion Pressure

Front and Rear
Original Tire:
P235/55RF19

36 psi, 250 kPa

Front and Rear
Original Tire:
P255/45RF20

36 psi, 250 kPa

Spare Tire:

none

TIRE LABELING

Federal law requires tire manufactur-
ers to place standardized information
on the sidewall of all tires. This infor-
mation identifies and describes the
fundamental characteristics of the tire
and also provides the Tire Identifica-
tion Number (TIN) for safety standard
certification. The TIN can be used to
identify the tire in case of a recall.

WDI0394

Example

8-30

Do-it-yourself

O

1

Tire size (example: P215/65R15

95H)

1. P: The “P” indicates the tire is de-

signed for passenger vehicles (not
all tires have this information).

2. Three-digit number (215): This

number gives the width in millime-
ters of the tire from sidewall edge
to sidewall edge.

3. Two-digit number (65): This num-

ber, known as the aspect ratio,
gives the tire's ratio of height to
width.

4. R: The “R” stands for radial.

5. Two-digit number (15): This num-

ber is the wheel or rim diameter in
inches.

6. Two- or three-digit number (95):

This number is the tire's load index.
It is a measurement of how much
weight each tire can support. You
may not find this information on all
tires because it is not required by
law.

7. H: Tire speed rating. You should not

drive the vehicle faster than the tire
speed rating.

WDI0395

Example

Do-it-yourself

8-31

O

2

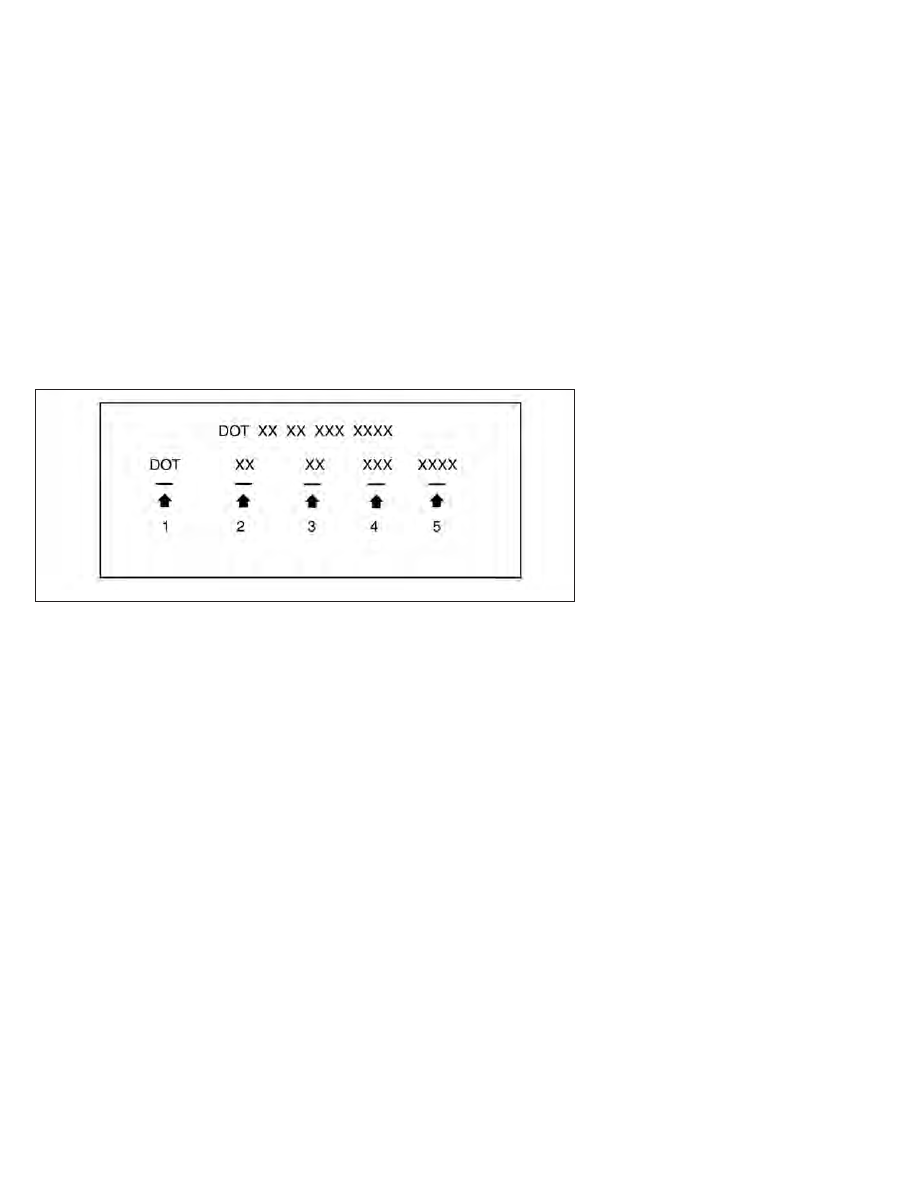

TIN (Tire Identification Number)

for a new tire (example: DOT XX XX
XXX XXXX)

1. DOT: Abbreviation for the “Depart-

ment Of Transportation”. The sym-
bol can be placed above, below or
to the left or right of the Tire Iden-
tification Number.

2. Two-digit code: Manufacturer's

identification mark.

3. Two-digit code: Tire size.

4. Three-digit code: Tire type code

(Optional).

5. Four numbers represent the week

and year the tire was built. For ex-
ample, the numbers 3103 means
the 31st week of 2003. If these
numbers are missing then look on
the other sidewall of the tire.

O

3

Tire ply composition and material

The number of layers or plies of
rubber-coated fabric in the tire. Tire
manufacturers also must indicate the
materials in the tire, which include
steel, nylon, polyester and others.

O

4

Maximum permissible inflation

pressure

This number is the greatest amount of
air pressure that should be put in the
tire. Do not exceed the maximum per-
missible inflation pressure.

O

5

Maximum load rating

This number indicates the maximum
load in kilograms and pounds that can
be carried by the tire. When replacing
the tires on the vehicle, always use a
tire that has the same load rating as
the factory installed tire.

O

6

Term of “tubeless” or “tube type”

LDI2786

Example

8-32

Do-it-yourself

Indicates whether the tire requires an
inner

tube

(“tube

type”)

or

not

(“tubeless”).

O

7

The word “radial”

The word “radial” is shown if the tire
has radial structure.

O

8

Manufacturer or brand name

Manufacturer

or

brand

name

is

shown.

Other Tire-related Terminology

In addition to the many terms that are
defined throughout this section, In-
tended Outboard Sidewall is (1) the
sidewall that contains a whitewall,
bears white lettering or bears manu-
facturer, brand, and/or model name
molding that is higher or deeper than
the same molding on the other side-
wall of the tire, or (2) the outward
facing sidewall of an asymmetrical tire

that has a particular side that must
always face outward when mounted
on a vehicle.

TYPES OF TIRES

WARNING

•

When changing or replacing tires, be sure
all four tires are of the same type (i.e.,
Summer, All Season or Snow) and con-
struction. An INFINITI retailer may be
able to help you with information about
tire

type,

size,

speed

rating

and

availability.

•

Replacement tires may have a lower
speed rating than the factory equipped
tires, and may not match the potential
maximum vehicle speed. Never exceed
the maximum speed rating of the tire.

•

Replacing tires with those not originally
specified by INFINITI could affect the
proper operation of the low tire pressure
warning system.

•

Always use tires of the same type, size,
brand, construction and tread pattern on
all four wheels. Failure to do so may re-
sult in a circumference difference be-
tween tires on the front and rear axles
which can cause the Vehicle Dynamic
Control (VDC) system to malfunction re-
sulting in personal injury or death, exces-
sive tire wear and may damage the
transmission, transfer case and differen-
tial gears.

•

For additional information regarding
tires, refer to “Important Tire Safety In-
formation” (US) or “Tire Safety Informa-
tion” (Canada) in the Warranty Informa-
tion Booklet.

All-Wheel Drive (AWD) models

CAUTION

•

ONLY use spare tires specified for the
AWD model.

If excessive tire wear is found, it is recom-
mended that all four tires be replaced with
tires of the same size, brand, construction
and tread pattern. The tire pressure and
wheel alignment should also be checked and
corrected as necessary. It is recommended
that you visit an INFINITI retailer for this
service.

Do-it-yourself

8-33
