While the FEB with Pedestrian Detection
system is operating, you may hear the sound
of brake operation. This is normal and indi-
cates that the FEB with Pedestrian Detection
system is operating properly.

NOTE:

The vehicle’s brake lights come on when any
braking is performed by the FEB with Pedes-
trian Detection system.

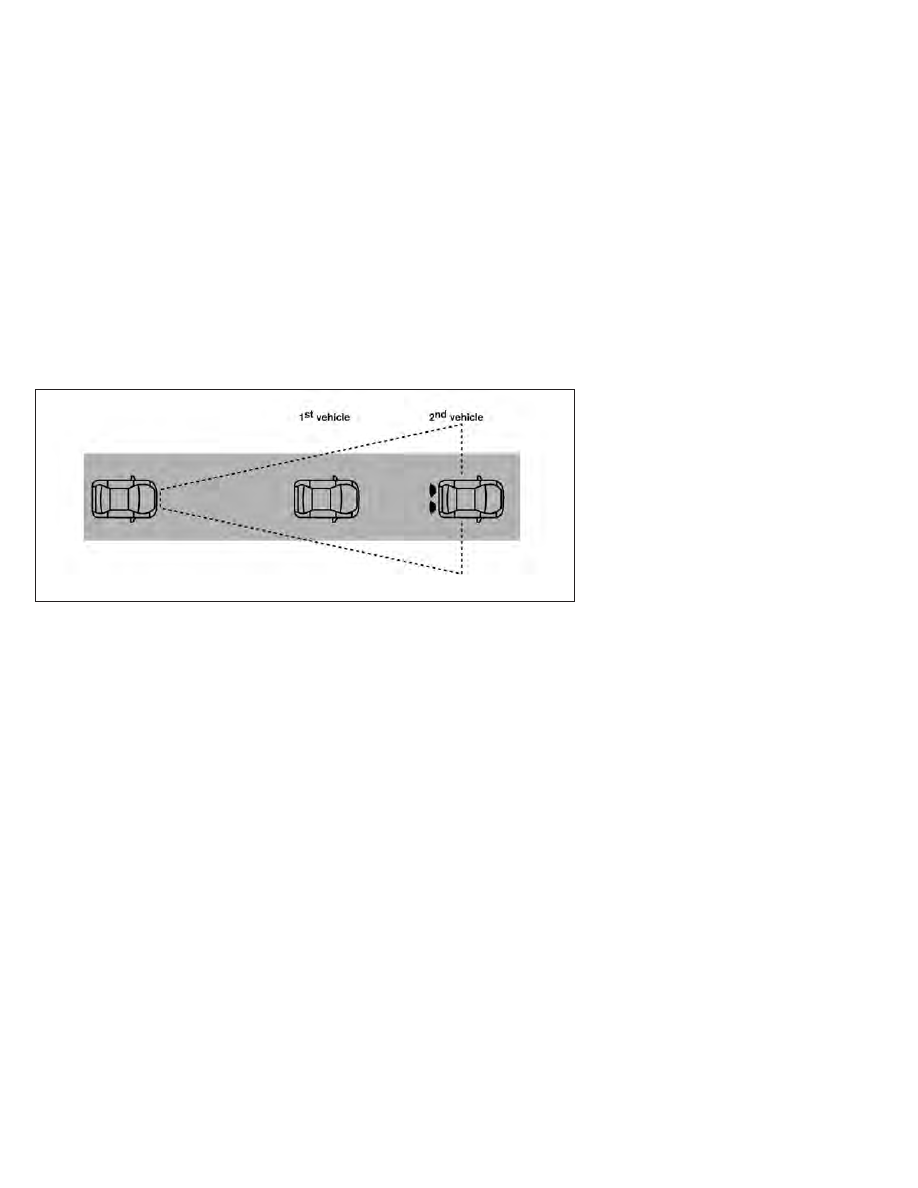

Depending on vehicle speed and distance to
the vehicle or pedestrian ahead, as well as
driving and roadway conditions, the system
may help the driver avoid a forward collision
or may help mitigate the consequences if a
collision should be unavoidable. If the driver is
handling the steering wheel, accelerating or
braking, the FEB with Pedestrian Detection
system will function later or will not function.

The automatic braking will cease under the
following conditions:
• When the steering wheel is turned to avoid

a collision.

• When the accelerator pedal is depressed.
• When there is no longer a vehicle or a pe-

destrian detected ahead.

If the FEB with Pedestrian Detection system
has stopped the vehicle, the vehicle will re-
main at a standstill for approximately 2 sec-
onds before the brakes are released.

Starting and driving

5-125

TURNING THE FEB WITH
PEDESTRIAN DETECTION

SYSTEM ON/OFF

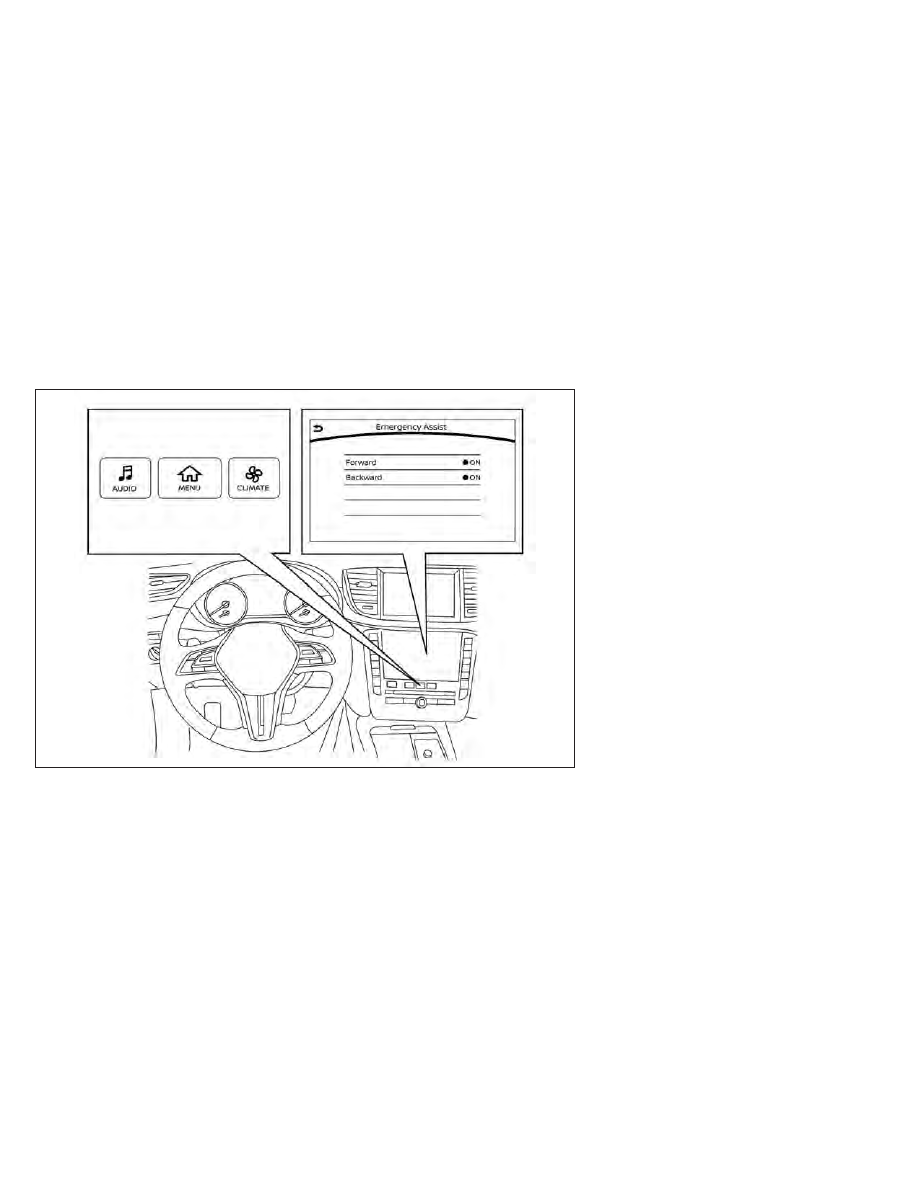

Perform the following steps to enable or dis-
able the FEB with Pedestrian Detection
system.

1. Press the MENU button below the lower

display screen.

2. Select “Driver Assistance.”

3. Select “Emergency Assist.”

4. Select “ON” to turn the “Forward” system

on or off.

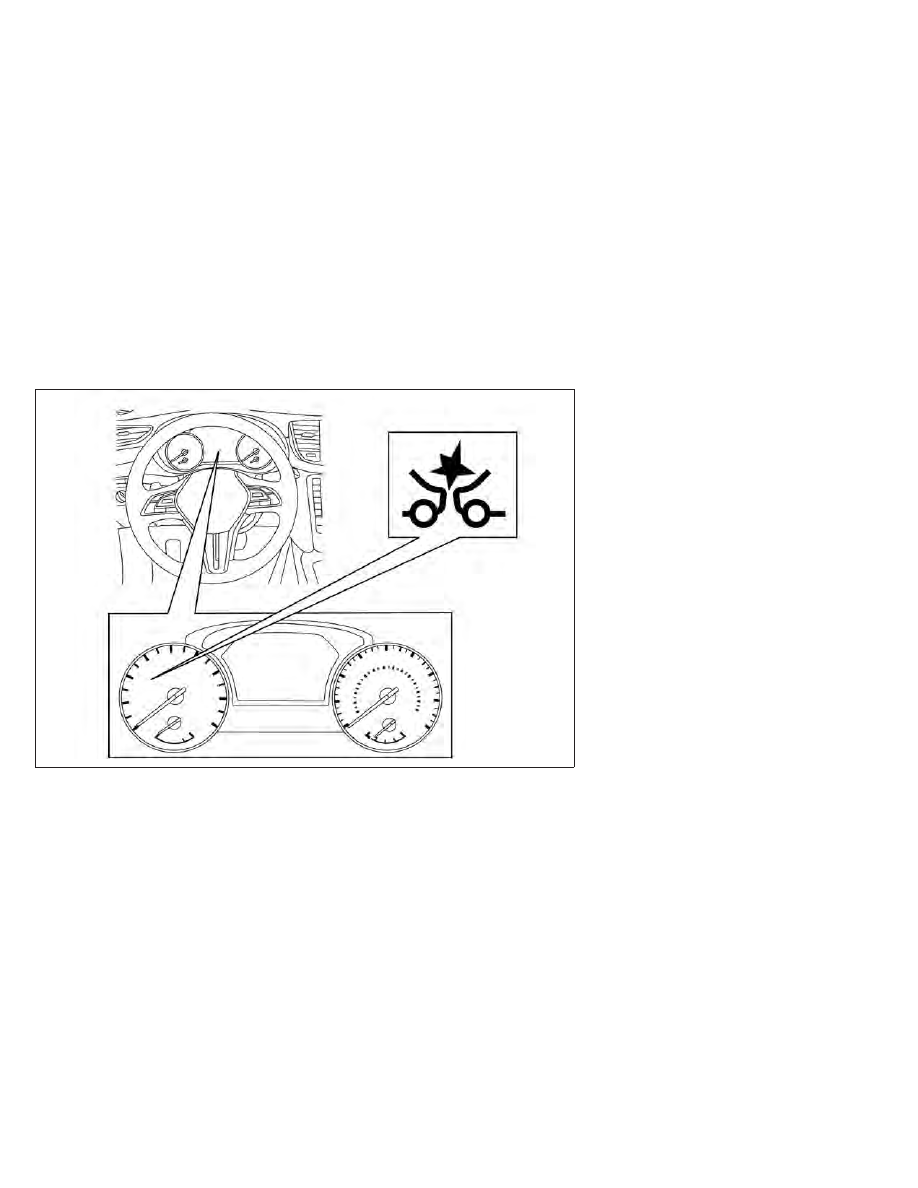

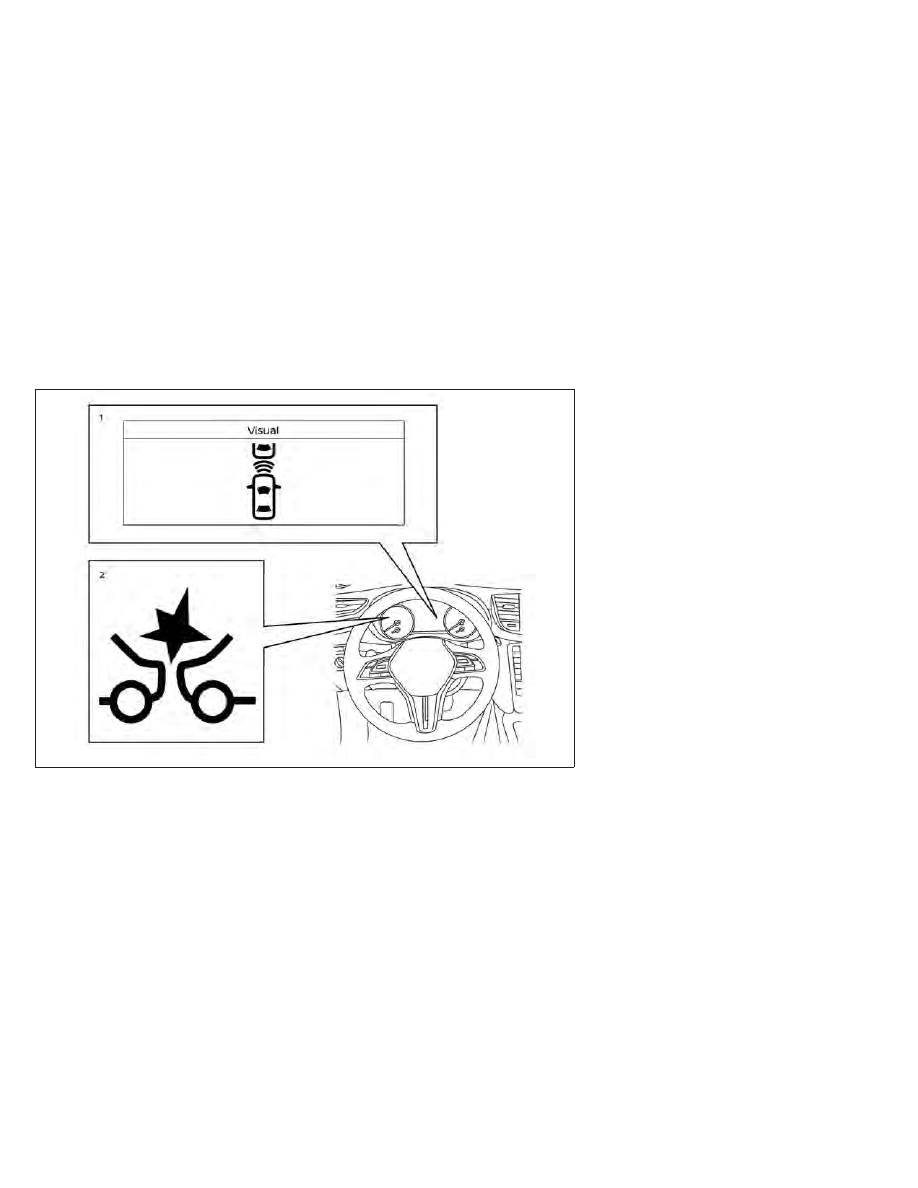

When the FEB with Pedestrian Detection
system is turned off, the FEB with Pedestrian
Detection system warning light illuminates.

NOTE:
• The FEB with Pedestrian Detection sys-

tem will be automatically turned on when
the engine is restarted.

• The Predictive Forward Collision Warning

(PFCW) system (if so equipped) is inte-
grated into the FEB with Pedestrian De-
tection system. There is not a separate se-
lection in the lower display for the PFCW
system. When the FEB with Pedestrian
Detection is turned off, the PFCW system
is also turned off.

LSD3610

5-126

Starting and driving

FEB WITH PEDESTRIAN
DETECTION SYSTEM
LIMITATIONS

WARNING

Listed below are the system limitations for
the FEB with Pedestrian Detection system.
Failure to operate the vehicle in accor-
dance with these system limitations could
result in serious injury or death.

•

The FEB with Pedestrian Detection sys-
tem cannot detect all vehicles or pedes-
trians under all conditions.

•

The radar sensor FEB with Pedestrian
Detection system does not detect the
following objects:

–

Small pedestrians (including small
children), animals and cyclists.

–

Pedestrians in wheelchairs or using
mobile transport such as scooters,
child-operated toys, or skateboards.

–

Pedestrians who are seated or other-
wise not in a full upright standing or
walking position.

–

Oncoming vehicles

–

Crossing vehicles

–

Obstacles on the roadside

•

The FEB with Pedestrian Detection sys-
tem has some performance limitations.

–

If a stationary vehicle is in the vehi-
cle’s path, the FEB with Pedestrian
Detection system will not function
when the vehicle is driven at speeds
over approximately 50 mph (80
km/h).

–

For pedestrian detection, the FEB
with Pedestrian Detection system
will not function when the vehicle is
driven at speeds over approximately
37 mph (60 km/h) or below approxi-
mately 6 mph (10km/h).

•

The FEB with Pedestrian Detection sys-
tem will not function for pedestrians in
darkness or in tunnels, even if there is
street lighting in the area.

•

For pedestrians, the FEB with Pedes-
trian Detection system will not issue the
first warning.

•

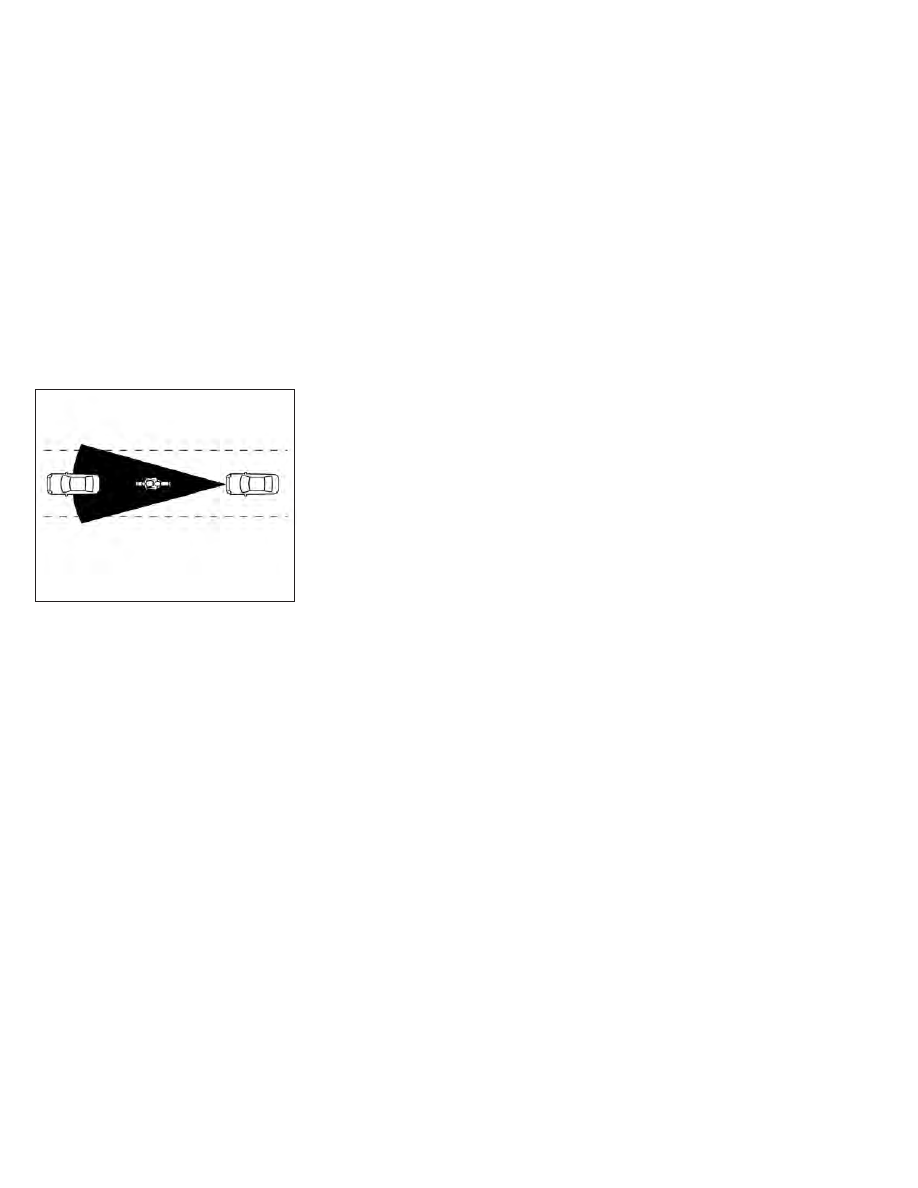

The FEB with Pedestrian Detection sys-
tem may not function if the vehicle ahead
is narrow (for example, a motorcycle).

•

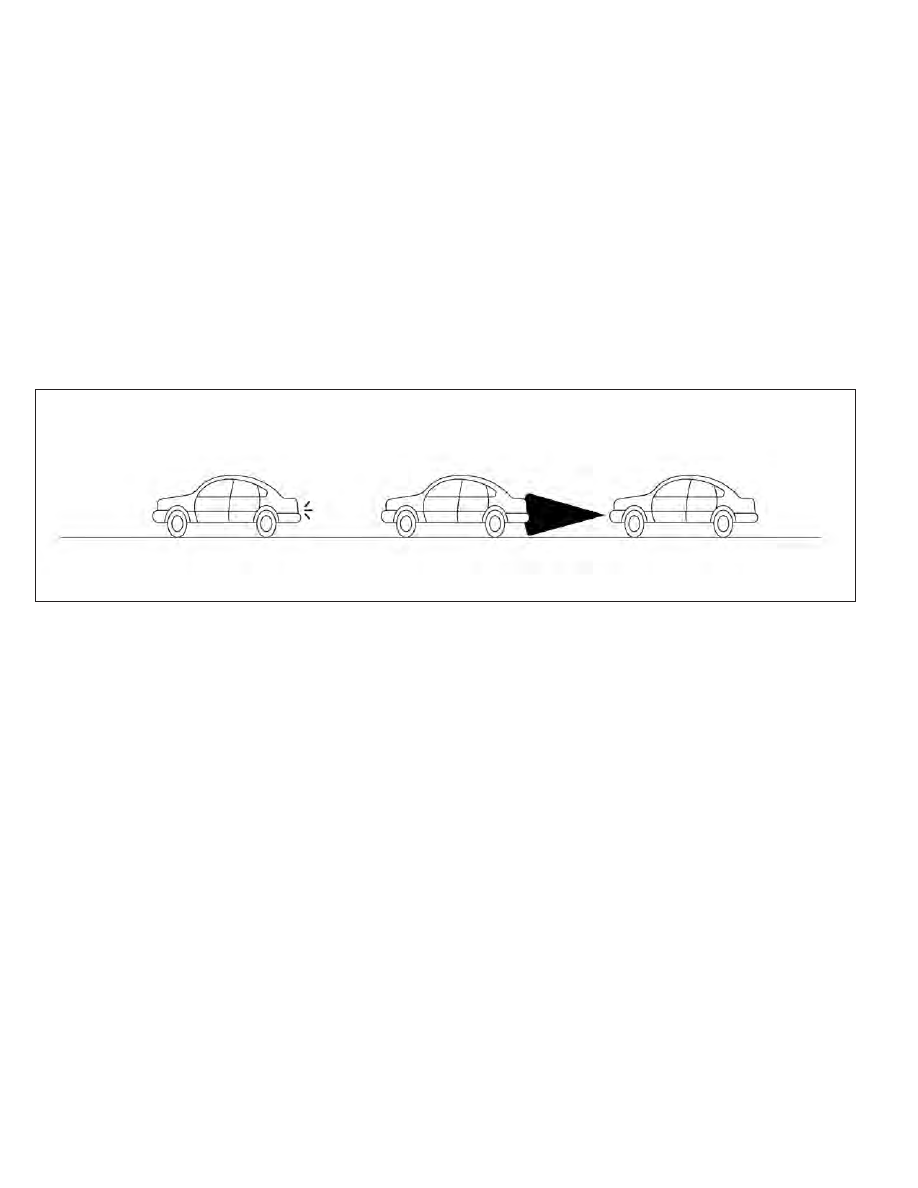

The FEB with Pedestrian Detection sys-
tem may not function if speed difference
between the two vehicles is too small.

•

The radar sensor FEB with Pedestrian
Detection system may not function
properly or detect a vehicle ahead in the
following conditions:

–

Poor visibility (conditions such as
rain, snow, fog, dust storms, sand-
storms, and road spray from other
vehicles).

–

Driving on a steep downhill slope or
roads with sharp curves.

–

Driving on a bumpy road surface, such
as an uneven dirt road.

–

If dirt, ice, snow or other material is
covering the radar sensor area.

–

Interference by other radar sources.

–

The camera area of the windshield is
fogged up, or covered with dirt, wa-
ter drops, ice, snow, etc.

–

Strong light (for example, sunlight or
high beams from oncoming vehicles)
enters the front camera. Strong light
causes the area around the pedes-
trian to be cast in a shadow, making it
difficult to see.

–

A sudden change in brightness occurs.
(For example, when the vehicle enters
or exits a tunnel or a shaded area or
lightning flashes.)

Starting and driving

5-127

–

The poor contrast of a person to the
background, such as having clothing
color or pattern which is similar to the
background.

–

The pedestrian’s profile is partially
obscured or unidentifiable due to the
pedestrian

transporting

luggage,

wearing bulky or very loose-fitting
clothing or accessories.

•

The system performance may degrade in
the following conditions:

–

The vehicle is driven on a slippery
road.

–

The vehicle is driven on a slope.

–

Excessively heavy baggage is loaded
in the rear seat or the trunk room of
your vehicle.

•

The system is designed to automatically
check the sensor’s (radar and camera)
functionality, within certain limitations.
The system may not detect blockage of
sensor areas covered by ice, snow or
stickers, for example. In these cases, the
system may not be able to warn the
driver properly. Be sure that you check,
clean and clear sensor areas regularly.

•

In some road and traffic conditions, the
FEB with Pedestrian Detection system
may unexpectedly apply partial braking.
When acceleration is necessary, depress
the accelerator pedal to override the
system.

•

Excessive noise will interfere with the
warning chime sound, and the chime may
not be heard.

5-128

Starting and driving

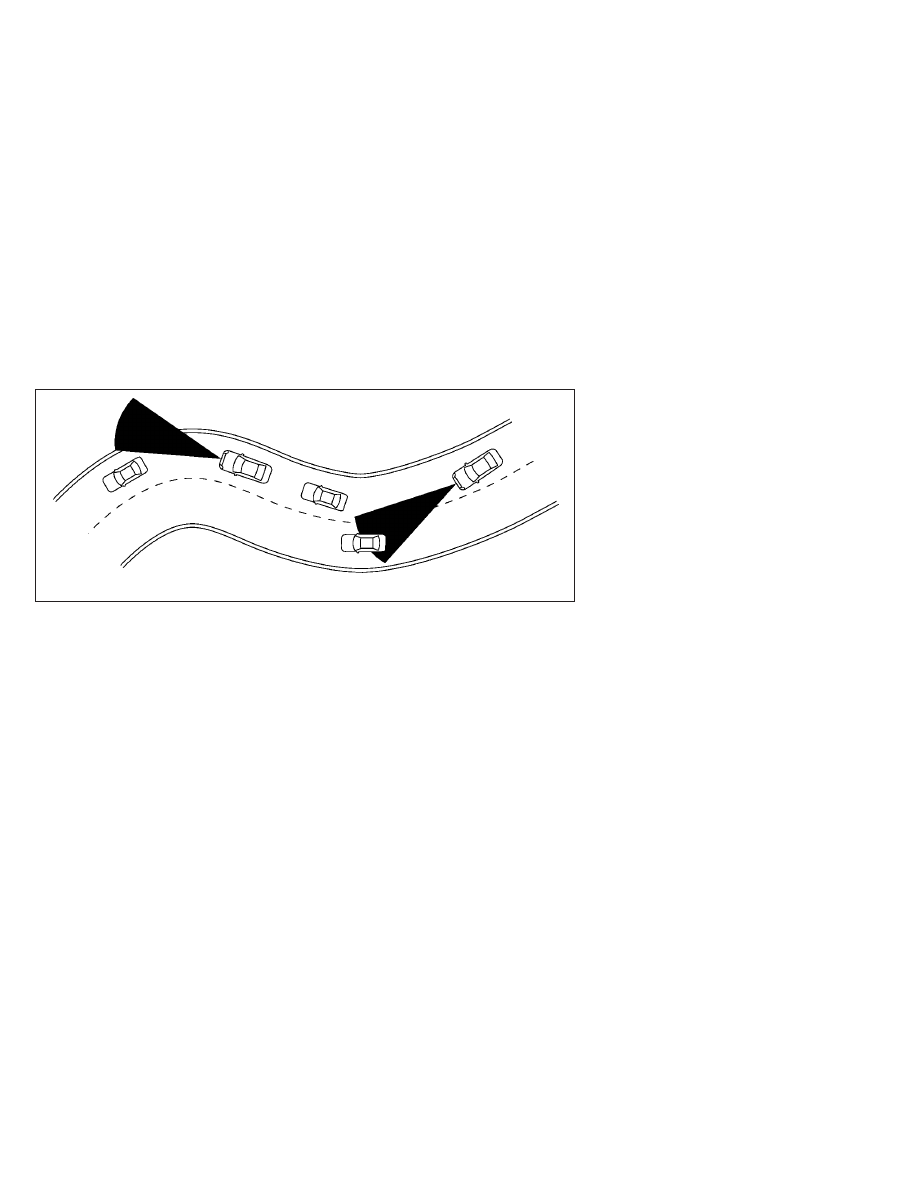

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the sensor may
detect vehicles in a different lane, or may
temporarily not detect a vehicle traveling
ahead. This may cause the system to work
inappropriately.

The detection of vehicles may also be af-
fected by vehicle operating (steering maneu-
ver or traveling position in the lane, etc.) or
vehicle condition. If this occurs, the system
may warn you by blinking the system indica-
tor and sounding the chime unexpectedly.
You will have to manually control the proper
distance away from the vehicle traveling
ahead.

SSD0253

Starting and driving

5-129

SYSTEM TEMPORARILY

UNAVAILABLE

Condition A:

In the following conditions, the FEB with Pe-
destrian Detection system warning light
blinks and the system will be turned off
automatically.
• The radar sensor picks up interference from

another radar source.

• The camera area of the windshield is

misted or frozen.

• Strong light is shining from the front.
• The cabin temperature is over approxi-

mately 104°F (40°C) in direct sunlight.

• The camera area of the windshield glass is

continuously covered with dirt, etc.

Action to take

When the above conditions no longer exist,
the FEB with Pedestrian Detection system
will resume automatically.

NOTE:

When the inside of the windshield or camera
area is misted or frozen, it will take a period
of time to remove it after A/C turns ON. If
dirt appears on this area have it checked. It is
recommended that you visit an INFINITI re-
tailer for this service.

LSD3920

5-130

Starting and driving

Condition B:

In the following conditions, the FEB with Pe-
destrian Detection system warning light will
illuminate, the system will be turned off au-
tomatically and the “Unavailable: Front Radar
Blocked” warning message will appear in the
vehicle information display.
• The sensor area of the front bumper is

covered with dirt or is obstructed.

Action to take

If the warning light (orange) comes on, stop
the vehicle in a safe place, place the shift lever
in the P (Park) position and turn the engine
off. Clean the radar sensor area of the front
bumper or the camera area of the windshield
with a soft cloth, and restart the engine. If the
warning light continues to illuminate, have
the FEB with Pedestrian Detection system
checked. It is recommended that you visit an
INFINITI retailer for this service.

When driving on roads with limited road
structures or buildings (for example, long
bridges, deserts, snow fields, driving next to
long walls).

Action to take

When the above conditions no longer exist,
the FEB with pedestrian detection system
will resume automatically.

NOTE:

If the FEB with Pedestrian Detection system
stops working, the PFCW system (if so
equipped) will also stop working.

SYSTEM MALFUNCTION

If the FEB with Pedestrian Detection system
malfunctions, it will be turned off automati-
cally, a chime will sound, the FEB with Pedes-
trian Detection system warning light (orange)
will illuminate and the warning message
[Malfunction] will appear in the vehicle infor-
mation display.

Action to take

If the warning light (orange) comes on, stop
the vehicle in a safe location, turn the engine
off and restart the engine. If the warning light
continues to illuminate, have the FEB with
Pedestrian Detection system checked. It is
recommended that you visit an INFINITI re-
tailer for this service.

NOTE:

If the FEB with Pedestrian Detection system
stops working, the PFCW system (if so
equipped) will also stop working.

Starting and driving

5-131

SYSTEM MAINTENANCE

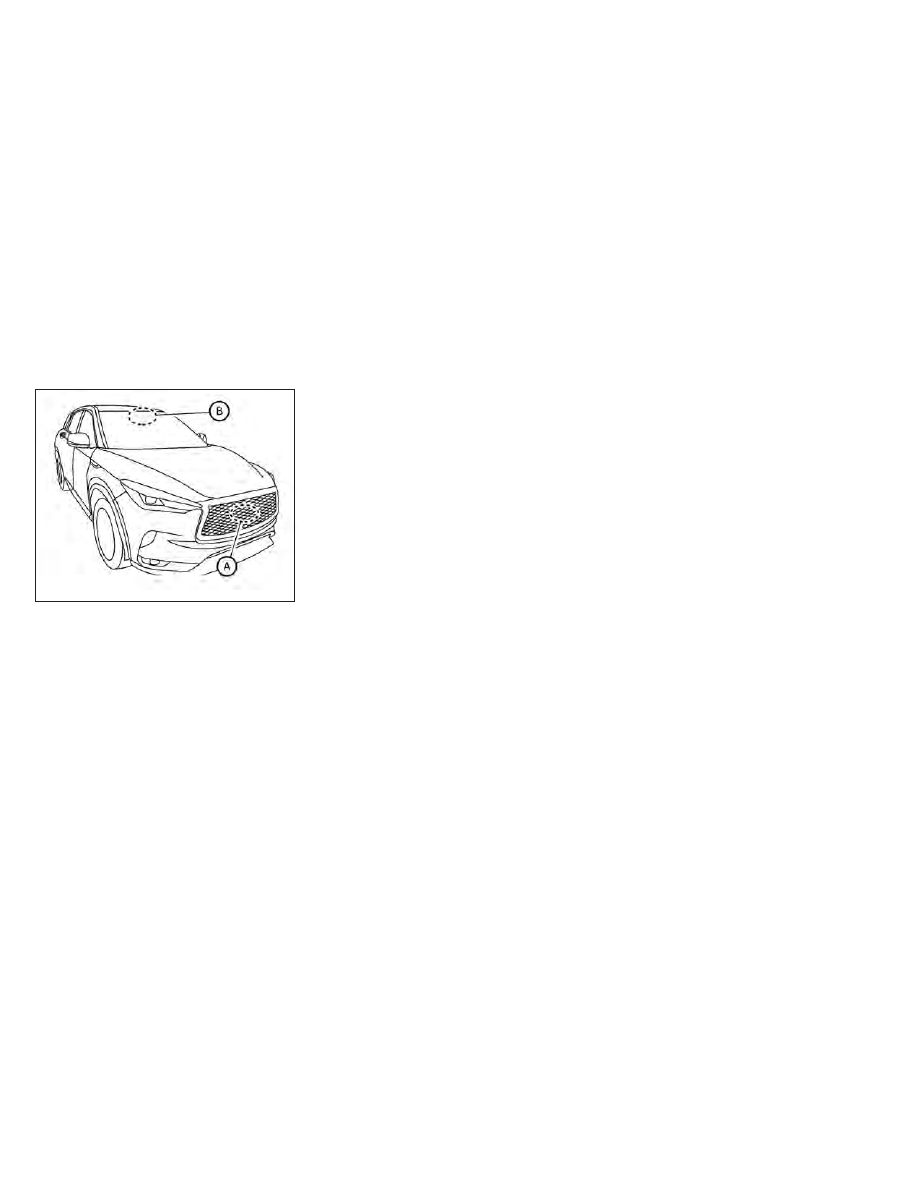

The radar sensor

O

A

is located on the front of

the vehicle. The camera

O

B

is located on the

upper side of the windshield.

To keep the FEB with Pedestrian Detection
system operating properly, be sure to ob-
serve the following:
• Always keep sensor areas of the front

bumper and windshield clean.

• Do not strike or damage the areas around

the sensors (ex. Bumper, windshield).

• Do not cover or attach stickers, or install

any accessory near the sensors. This could
block sensor signals, and/or cause failure
or malfunction.

• Do not attach metallic objects near the ra-

dar sensor (brush guard, etc.). This could
cause failure or malfunction.

• Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit's detection
capability.

• Do not alter, remove or paint the front

bumper. Before customizing or restoring
the front bumper, it is recommended that
you visit an INFINITI retailer.

Radio frequency statement

For USA/Canada

Model: ARS4–A

IC: 4135A-ARS4A

FCC ID: OAYARS4A

This device complies with Part 15 of the FCC
Rules and with Industry Canada licence-
exempt RSS standard(s). Operation is subject
to the following two conditions: (1) This de-
vice may not cause interference, and (2) this
device must accept any interference, includ-
ing interference that may cause undesired
operation of the device.

Le présent appareil est conforme aux CNR
d'Industrie Canada applicables aux appareils
radio exempts de licence. L'exploitation est
autorisée aux deux conditions suivantes: (1)
L'appareil ne doit pas produire de brouillage,
et (2) l'utilisateur de l'appareil doit accepter
tout brouillage radioélectrique subi, même si
le brouillage est susceptible d'en comprom-
ettre le fonctionnement.

Radio

Frequency

Radiation

Exposure

Information:

This equipment complies with FCC and IC
radiation exposure limits set forth for an un-
controlled environment.

This equipment should be installed and oper-
ated with minimum distance of 30 cm be-
tween the radiator and your body.

This transmitter must not be co-located or
operating in conjunction with any other an-
tenna or transmitter.

LSD2954

5-132

Starting and driving

Cet équipment est conforme aux limites
d’exposition aux rayonnements IC établies
pour un environnement non contrôlé. Cet
équipment doit étre installé et utilisé avec un
minimum de 30 cm de distance entre la
source de rayonnnement et votre corps.

FCC Notice

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the PFCW system
could result in serious injury or death.

•

The PFCW system can help warn the
driver before a collision occurs but will
not avoid a collision. It is the driver’s re-
sponsibility to stay alert, drive safely and
be in control of the vehicle at all times.

The PFCW system can help alert the driver
when there is a sudden braking of a second
vehicle traveling in front of the vehicle ahead
in the same lane.

The PFCW system uses a radar sensor

O

A

located on the front of the vehicle to measure
the distance to the vehicle ahead in the same
lane.

LSD2952

PREDICTIVE FORWARD COLLISION
WARNING (PFCW)

Starting and driving

5-133

1. Vehicle ahead detection indicator

2. FEB with Pedestrian Detection system

warning light

LSD3921

5-134

Starting and driving

PFCW SYSTEM OPERATION

The PFCW system operates at speeds above
approximately 3 mph (5 km/h).

If there is a potential risk of a forward colli-
sion, the PFCW system will warn the driver
by blinking the vehicle ahead detection indi-
cator, and sounding an audible alert.

LSD2263

Starting and driving

5-135

TURNING THE PFCW SYSTEM

ON/OFF

Perform the following steps to turn the
PFCW system on or off.

1. Press the MENU button below the lower

display screen.

2. Select “Driver Assistance.”

3. Select “Emergency Assist.”

4. Select “ON” to turn the “Forward” system

on or off.

When the PFCW system is turned off, the
FEB with Pedestrian Detection system warn-
ing light illuminates.

NOTE:
• The PFCW system will be automatically

turned on when the engine is restarted.

• The PFCW system (if so equipped) is inte-

grated into the FEB with Pedestrian De-
tection system. There is not a separate se-
lection in the lower display for the PFCW
system. When the FEB with Pedestrian
Detection is turned off, the PFCW system
is also turned off.

LSD3610

5-136

Starting and driving

PFCW SYSTEM LIMITATIONS

LSD2312

Illustration A

Starting and driving

5-137

WARNING

Listed below are the system limitations for
the PFCW system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

•

The PFCW system cannot detect all ve-
hicles under all conditions.

•

The radar sensor does not detect the fol-
lowing objects:

–

Pedestrians, animals or obstacles in
the roadway

–

Oncoming vehicles

–

Crossing vehicles

•

(Illustration A) The PFCW system does
not function when a vehicle ahead is a
narrow vehicle, such as a motorcycle.

•

The radar sensor may not detect a ve-
hicle ahead in the following conditions:

–

Snow or heavy rain.

–

Dirt, ice, snow or other material cov-
ering the radar sensor.

–

Interference by other radar sources.

–

Snow or road spray from traveling
vehicles.

–

Driving in a tunnel.

–

(Illustration B) When the vehicle
ahead is being towed.

–

(Illustration C) When the distance to
the vehicle ahead is too close, the
beam

of

the

radar

sensor

is

obstructed.

–

(Illustration D) When driving on a
steep downhill slope or roads with
sharp curves.

LSD2265

Illustration B

5-138

Starting and driving

•

The system is designed to automatically
check the sensor’s functionality, within
certain limitations. The system may not
detect some forms of obstruction of the
sensor area such as ice, snow, stickers,
etc. In these cases, the system may not
be able to warn the driver properly. Be
sure that you check, clean and clear the
sensor area regularly.

•

Excessive noise will interfere with the
warning chime sound, and the chime may
not be heard.

Starting and driving

5-139

LSD2266

Illustration C

5-140

Starting and driving
