INSTRUMENT BRIGHTNESS
CONTROL

Press the “+” button

O

A

to increase the bright-

ness of instrument panel lights.

Press the “-” button

O

B

to decrease the

brightness of instrument panel lights.

TURN SIGNAL SWITCH
Turn signal

䊊

1

Move the lever up or down to signal the
turning direction. When the turn is com-
pleted,

the

turn

signal

cancels

automatically.

Lane change signal

䊊

2

Move the lever up or down until the turn
signal begins to flash, but the lever does
not latch, to signal a lane change. Hold
the lever until the lane change is
completed.

Move the lever up or down until the turn
signal begins to flash, but the lever does not
latch, and release the lever. The turn signal
will automatically flash three times.

Choose the appropriate method to signal a
lane change based on road and traffic
conditions.

LIC4267

LIC3823

Instruments and controls

2-41

FOG LIGHT SWITCH (if so
equipped)

To turn the fog lights on, turn the headlight
switch to the

position, then push the fog

light switch on.
To turn the fog lights on with the headlight
switch in the AUTO position, the headlights
must be on, then push the fog light switch on.
To turn the fog lights off, push the fog light
switch again.
The headlights must be on and the low beams
selected for the fog lights to operate. The fog
lights automatically turn off when the high
beam headlights are selected.

To sound the horn, push near the horn icon on
the steering wheel.

WARNING

Do not disassemble the horn. Doing so
could affect proper operation of the
supplemental front air bag system. Tam-
pering with the supplemental front air bag
system may result in serious personal
injury.

WARNING

Do not use or allow occupants to use the
climate controlled seats if you or the occu-
pants cannot monitor seat temperatures
or have an inability to feel pain in those
body parts in contact with the seat. Use of
the climate controlled seats by such people
could result in serious injury.

LIC3824

LIC4311

LIC3905

HORN

CLIMATE CONTROLLED SEAT
SWITCHES (if so equipped)

2-42

Instruments and controls

CAUTION

•

The battery could run down if the climate
control seat is operated while the engine
is not running.

•

Do not use the climate control seat for
extended periods or when no one is using
the seat.

•

Do not put anything on the seat which
insulates heat, such as a blanket, cush-
ion, seat cover, etc. Otherwise, the seat
may become overheated.

•

Do not place anything hard or heavy on
the seat or pierce it with a pin or similar
objects. This may result in damage to the
climate controlled seat.

•

Any liquid spilled on the seat should be
removed immediately with a dry cloth.

•

When cleaning the seat, never use gaso-
line, benzine, thinner, or any similar
materials.

•

If any malfunctions are found or the cli-
mate controlled seat does not operate,
turn the switch off and have the system
checked. It is recommended that you
visit an INFINITI retailer for this service.

The climate controlled seat cools down the
front seat by blowing cool air from under the
surface of the seat. The climate control
switch is located on the center console.

The climate controlled seat can be operated
as follows:

1. Place the ignition switch in the ON

position.

2. Push the climate controlled seat switches

to cool the seat. The indicator light on the
corresponding switch will illuminate.

3. Adjust the desired amount of air by push-

ing the switch again. The climate con-
trolled seat blower remains on low speed
for approximately 60 seconds after push-
ing the switch on.

4. When the vehicle's interior is warmed or

cooled, or before you leave the vehicle, be
sure to turn off the climate controlled
seats. To turn off the climate controlled
seats, push the switch until the indicator
light does not illuminate.

WARNING

Do not use or allow occupants to use the
seat heater if you or the occupants cannot
monitor elevated seat temperatures or
have an inability to feel pain in body parts
that contact the seat. Use of the seat
heater by such people could result in seri-
ous injury.

LIC3906

HEATED SEATS (if so equipped)

Instruments and controls

2-43

CAUTION

•

The battery could run down if the seat
heater is operated while the engine is not
running.

•

Do not use the seat heater for extended
periods or when no one is using the seat.

•

Do not put anything on the seat which
insulates heat, such as a blanket, cush-
ion, seat cover, etc. Otherwise, the seat
may become overheated.

•

Do not place anything hard or heavy on
the seat or pierce it with a pin or similar
object. This may result in damage to the
heater.

•

Any liquid spilled on the heated seat
should be removed immediately with a
dry cloth.

•

When cleaning the seat, never use gaso-
line, benzine, thinner, or any similar
materials.

•

If any malfunctions are found or the
heated seat does not operate, turn the
switch off and have the system checked.
It is recommended that you visit an
INFINITI retailer for this service.

Switch operation:

The front seats are warmed by built-in heat-
ers. The switches are located on the center
console and can be operated independently
of each other.

1. Place the ignition switch in the ON

position.

2. Push the heated seat switch and select

the desired heat range.

• For high heat, push the switch once.
• For medium heat, push the switch twice.
• For low heat, push the switch three times.
• The indicator light will illuminate when the

heater is on.

3. To turn off the heater, push the heated

seat switch again. Make sure that the in-
dicator light turns off.

The heater is controlled by a control mod-
ule, automatically turning the heater on
and off.

The indicator light will remain on as long
as the switch is on.

When the seat is warmed, or before you
leave the vehicle, be sure to turn the
switch off.

Touch screen operation:

• Touch the

key on the lower display.

Select an item from High, Mid, Low, or
OFF.

NOTE:

For additional information, see “Heater and
air conditioner (automatic)” (P. 4-34).

LHA5300

2-44

Instruments and controls

The Steering Assist switch is used to turn on
and off the Steering Assist system that is
activated using the settings menu of the ve-
hicle information display.

The Steering Assist system controls the
steering system to help keep your vehicle
near the center of the lane when driving. For
additional information, see “ProPILOT As-
sist” (P. 5-77).

WARNING

•

The front sonar system is a convenience
but it is not a substitute for proper
driving.

•

The rear sonar system is a convenience
but it is not a substitute for proper back-
ing. Always turn and check that it is safe
to do so before backing up. Always back
up slowly.

The front sonar system:
• is active when the ignition switch is in the

ON position and the shift lever is in a for-
ward gear position.

• a beeping tone is emitted when the sensors

detect obstacles within 3 ft (1.0 m) of the
front bumper.

The rear sonar system:
• is active when the ignition is in the ON

position and the shift lever is in R (Reverse).

• a beeping tone is emitted when the sensors

detect obstacles within 4.9 ft (1.5 m) of the
rear bumper.

The front and rear sonar system may be en-
abled by pushing the front and rear sonar
switch. Push the switch again to disable the
system.

The system will automatically reset the next
time the ignition switch is turned on.

For additional information, see “Front and
rear sonar system” (P. 5-160).

LIC4495

LIC4270

STEERING ASSIST SWITCH (for
vehicles with ProPILOT Assist) (if so
equipped)

FRONT AND REAR SONAR SYSTEM
SWITCH (if so equipped)

Instruments and controls

2-45

WARNING

•

Failure to properly adjust the brightness
and position of the displayed image may
interfere with the drivers ability to see
through the windshield which could
cause an accident leading to severe in-
jury or death.

•

Do not use the head up display for ex-
tended periods of time as that can cause
you to not see other vehicles, pedestri-
ans or objects, which could cause an ac-
cident leading to severe injury or death.

The HUD can display one or more of the
following features (if so equipped):

䊊

1

Vehicle speed display

䊊

2

Driving Aids

䊊

3

Navigation/Warning

䊊

4

Traffic Sign Recognition

NOTE:
• Do not place any type of liquid on or near

the projector. Doing so may cause mal-
function of the equipment.

• Do not touch any internal parts of the pro-

jector. Doing so may cause malfunction of
the equipment.

• To prevent scratches to the projector

glass, do not place any sharp objects on or
near the projector opening.

• Do not place any objects on the instrument

panel which may obstruct the display of
the HUD.

• When wearing polarized sunglasses it may

be difficult to recognize the display.

• Depending on weather conditions (rain,

snow, sun light, temperature), it may be
difficult to recognize the display.

HOW TO USE THE HUD

To turn the HUD system on, push the HUD
switch. To turn the HUD off, push the switch
again.

If the HUD system is turned off, it will remain
off even if the vehicle is restarted.

To adjust the HUD settings when the system
is on:

1. Press the MENU button below the lower

display.

2. Touch the “Settings” key and then the

“Head Up Display” key.

LIC4268

LIC3829

HEAD UP DISPLAY (HUD) (if so
equipped)

2-46

Instruments and controls

3. Adjust the positioning of the HUD on the

windshield by touching the arrows, and
the brightness by touching the brightness
keys. To change what items are shown in
the HUD, touch the “Display items” key.
The following items (if so equipped) may
be turned on or off:

– Driving Aids
– Navigation
– Traffic Sign Recognition

NOTE:

The emergency information may appear
even if the display contents are turned off.

DRIVER ASSISTANCE/
NAVIGATION LINKING

The HUD will display driver assistance and
navigation information

O

3

.

The driver assistance display will display
warning situations for the following systems:
• FEB with Pedestrian Detection
• LDW
• PFCW
• Hands-free warning (for vehicles with Pro-

PILOT Assist) (if so equipped)

The Navigation System linking display will
display the following items:
• Intersection names
• Arrows indicating turning direction
• Distance to the next intersection

Display brightness

The brightness of the display may be con-
trolled by the Navigation System. The bright-
ness will also be adjusted automatically ac-
cording to the exterior ambient lighting
brightness.

NOTE:
• A sensor

O

1

is built into the Head Up Dis-

play to control the brightness of the im-
age. Make sure the sensor is clear of ob-
structions or the display may become dark
and difficult to recognize.

LIC4264

Instruments and controls

2-47

The E-call (SOS) button is used in combina-
tion with an INFINITI InTouch™ Services
subscription to call for assistance in case of
an emergency.

Pressing the button will (with a paid subscrip-
tion) reach a response specialist that will pro-
vide assistance based on the situation de-
scribed by the vehicle’s occupant. For
additional information, or to enroll your ve-
hicle, refer to www.InfinitiUSA.com/intouch,
or call 855–444–7244.

12V OUTLETS

The power outlets are for powering electrical
accessories such as cellular telephones. They
are rated at 12 volt, 120W (10A) maximum.

The instrument panel, rear console, and lug-
gage area power outlets are powered only
when the ignition switch is in the AUTO ACC
or ON position.

CAUTION

•

The outlet and plug may be hot during or
immediately after use.

•

Only certain power outlets are designed
for use with a cigarette lighter unit. Do
not use any other power outlet for an
accessory lighter. It is recommended
that you visit an INFINITI retailer for ad-
ditional information.

•

Do not use with accessories that exceed
a 12 volt, 120W (10A) power draw.

LIC3830

LIC4260

Instrument Panel

LIC3832

Rear console

E-CALL (SOS) BUTTON (if so
equipped)

POWER OUTLETS

2-48

Instruments and controls

•

Do not use double adapters or more than
one electrical accessory.

•

Use power outlets with the engine run-
ning to avoid discharging the vehicle
battery.

•

Avoid using power outlets when the air
conditioner, headlights or rear window
defroster is on.

•

Before inserting or disconnecting a plug,
be sure the electrical accessory being
used is turned off.

•

Push the plug in as far as it will go. If good
contact is not made, the plug may over-
heat or the internal temperature fuse
may open.

•

When not in use, be sure to close the cap.
Do not allow water or any other liquid to
contact the outlet.

The extended storage switch is used when
shipping the vehicle. It is located in the fuse
panel on the driver’s side of the instrument
panel. If any electrical equipment does not
operate, ensure the extended storage switch
is pushed fully in place, as shown.

To inspect the extended storage switch, en-
sure the ignition switch and headlight switch
are off, remove the fuse box cover

O

A

using a

suitable tool in combination with a cloth to
avoid damaging the trim.

LIC3833

Cargo Area

LIC3359

EXTENDED STORAGE SWITCH

Instruments and controls

2-49

FRONT-DOOR POCKETS

LIC3266

OFF position

LIC3268

ON position

LIC3834

STORAGE

2-50

Instruments and controls

SEATBACK POCKETS

The seatback pockets may be located on the
back of the driver’s and/or passenger’s seats.
The pockets can be used to store maps.

WARNING

To ensure proper operation of the driver’s
and/or front passenger's INFINITI Ad-
vanced Air Bag System (if so equipped),
please observe the following items:

•

Do not allow a passenger in the rear seat
to push or pull on the seatback pocket or
head restraint/head rest.

•

Do not place heavy loads heavier than
9.1 lbs. (4 kg) on the seatback, head
restraint/head rest or in the seatback
pocket.

FRONT CONSOLE LID

The front console lid covers the front console
storage tray and the front cup holders.

Slide the pocket lid towards the front of the
vehicle to open.

LIC1328

LIC4550

Instruments and controls

2-51

STORAGE TRAYS

WARNING

Do not place sharp objects in the trays to
help prevent injury in an accident or sudden
stop.

The front console storage tray is equipped
with a rubber mat, which may be removed.

GLOVE BOX

Open the glove box by pulling the handle. Use
the master key when locking

O

1

or unlocking

O

2

the glove box.

WARNING

Keep glove box lid closed while driving to
help prevent injury in an accident or a sud-
den stop.

LIC4261

Front console

LIC2214

Rear armrest

LIC3902

2-52

Instruments and controls

CONSOLE BOX

To open the console box, press down on the
latch. The latch will release.

To close, push the lid down until the lock
latches.

OVERHEAD SUNGLASSES
STORAGE

To open the sunglasses holder, push

O

1

and

release.

Only store one pair of sunglasses in the
holder.

WARNING

Keep the sunglasses holder closed while
driving to avoid obstructing the driver’s
view and to help prevent an accident.

CAUTION

•

Do not use for anything other than
sunglasses.

•

Do not leave sunglasses in the sunglasses
holder while parking in direct sunlight.
The heat may damage the sunglasses.

LIC3836

LIC3837

Instruments and controls

2-53

CUP HOLDERS

The front console cup holders are equipped
with a rubber mat, which may be removed.

CAUTION

•

Do not recline the 2nd row seatback
when you use the cup holders on the rear
armrest. Doing so may cause the bever-
ages to spill over, and if they are hot,
they may scald the passengers.

•

Avoid abrupt starting and braking when
the cup holder is being used to prevent
spilling the drink. If the liquid is hot, it can
scald you or your passenger.

•

Use only soft cups in the cup holder. Hard
objects can injure you in an accident.

CAUTION

•

Do not use bottle holder for any other
objects that could be thrown about in the
vehicle and possibly injure people during
sudden braking or an accident.

•

Do not use bottle holder for open liquid
containers.

LIC4262

Front console

LIC2212

2nd row

LIC3839

Bottle holder — front

2-54

Instruments and controls

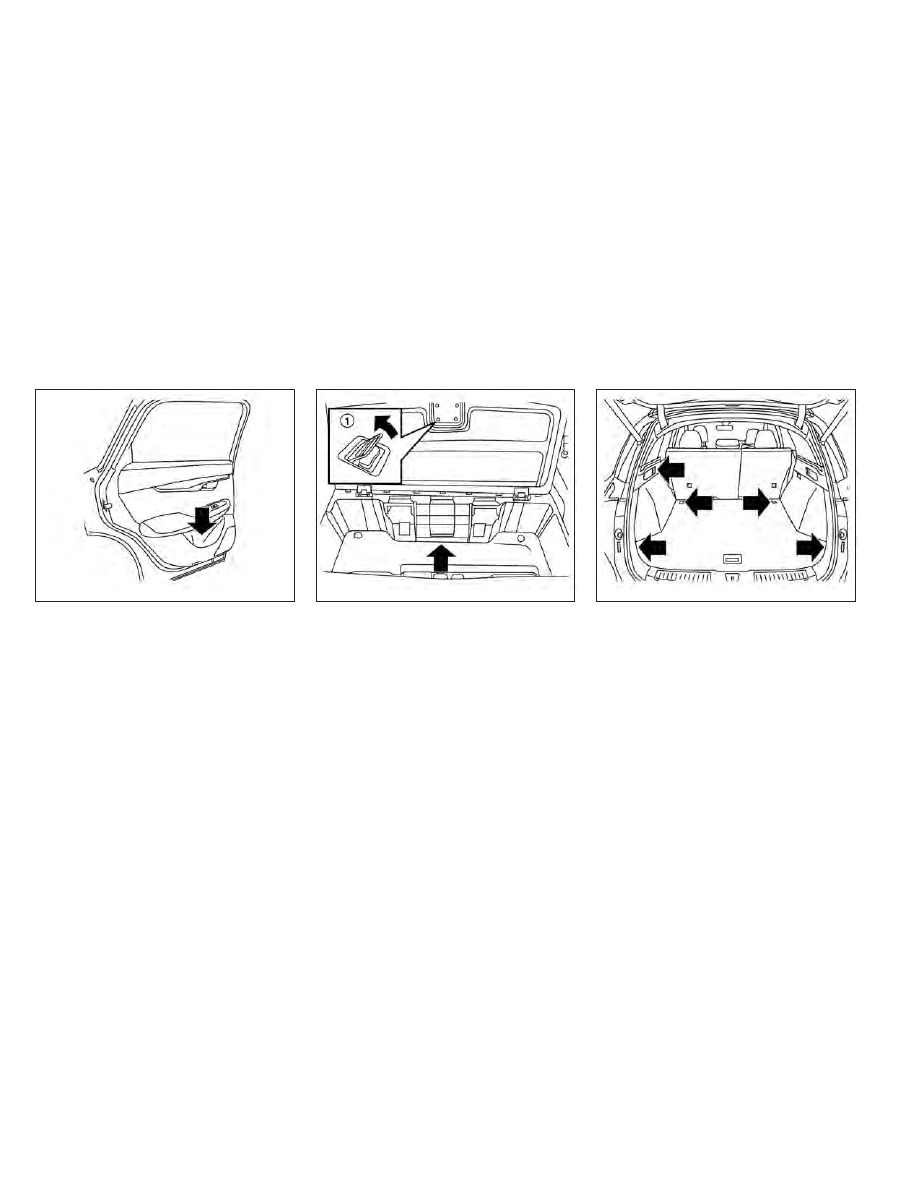

CARGO AREA STORAGE BIN

To access the floor storage area, pull up on
the handle

O

1

to lift the luggage board.

LUGGAGE HOOKS

When securing items using luggage hooks
located on the side finisher do not apply a
load over more than 6.5 lbs. (29 N) to a single
hook.

The luggage hooks that are located on the
floor should have loads less than 110 lbs.
(490 N) to a single hook.

The luggage hooks can be used to secure
cargo with ropes or other types of straps.

LIC3840

Bottle holder — rear

LIC2244

LTI2331

Instruments and controls

2-55

WARNING

•

Properly secure all cargo with ropes or
straps to help prevent it from sliding or
shifting. Do not place cargo higher than
the seatbacks. In a sudden stop or colli-
sion, unsecured cargo could cause per-
sonal injury.

•

Use suitable ropes and hooks to secure
cargo.

•

Never allow anyone to ride in the lug-
gage area. It is extremely dangerous to
ride in a cargo area inside of a vehicle. In a
collision, people riding in these areas are
more likely to be seriously injured or
killed.

•

Do not allow people to ride in any area of
your vehicle that is not equipped with
seats and seat belts.

•

The child restraint top tether strap may
be damaged by contact with items in the
cargo area. Secure any items in the cargo
area. Your child could be seriously injured
or killed in a collision if the top tether
strap is damaged.

•

Be sure everyone in your vehicle is in a
seat and using a seat belt properly.

COAT HOOKS

The coat hooks, located on the rear assist
grips, may be used to store coats and other
articles of clothing.

CAUTION

Do not apply a total load of more than 7.3
lbs. (3.3 kg) to the side pillar coat hook or
33 lbs. (15 kg) to the rear assist grip coat
hook.

ROOF RACK (if so equipped)

WARNING

•

Always install the crossbars onto the
roof side rails before loading cargo of
any kind. Loading cargo directly onto the
roof side rails or the vehicle’s roof may
cause vehicle damage.

•

Roof rack cross bars should be evenly
distributed.

•

Do not exceed maximum roof rack cross-
bars load capacity and always distribute
the load uniformly.

LIC4173

LIC4202

2-56

Instruments and controls
