JUMP STARTING

If jump starting is necessary, see “Jump
starting” (P.6-10). If the engine does not
start by jump starting, the battery may have
to be replaced. It is recommended you visit
an INFINITI retailer for this service.

CAUTION

.

Do not ground accessories directly to
the battery terminal. Doing so will
bypass the variable voltage control
system and the vehicle battery may
not charge completely.

.

Use electrical accessories with the
engine running to avoid discharging
the vehicle battery.

The variable voltage control system mea-
sures the amount of electrical discharge
from the battery and controls voltage gen-
erated by the generator.

JVM0655X

1.

Water pump

2.

Alternator

3.

Drive belt auto-tensioner

4.

Crankshaft pulley

5.

Air conditioner compressor

WARNING

Be sure the ignition switch is in the OFF
or LOCK position before servicing drive
belts. The engine could rotate unexpect-
edly.

1. Visually inspect each belt for signs of

unusual wear, cuts, fraying or looseness.

Do-it-yourself

8-13

VARIABLE VOLTAGE CONTROL SYSTEM

DRIVE BELTS

8-14

Do-it-yourself

If the belt is in poor condition or loose,
have it replaced or adjusted. It is recom-
mended you visit an INFINITI retailer for
this service.

2. Have the belts checked regularly for

condition and tension in accordance with
the maintenance schedule shown in the
“9. Maintenance and schedules” section.

WARNING

Be sure the engine and the ignition
switch are off and that the parking
brake is engaged securely.

CAUTION

Be sure to use the correct socket to
remove the spark plugs. An incorrect
socket can damage the spark plugs.

SDI2020

REPLACING SPARK PLUGS

If replacement is required, it is recommended
you visit an INFINITI retailer for this service.

Iridium-tipped spark plugs

It is not necessary to replace the iridium-
tipped spark plugs as frequently as the
conventional type spark plugs since they will
last much longer. Follow the maintenance
schedule shown in the “9. Maintenance and
schedules” section, but do not reuse them by
cleaning or regapping.

Always replace spark plugs with recom-
mended or equivalent ones.

SPARK PLUGS

WARNING

.

Operating the engine with the air
cleaner removed can cause you or
others to be burned. The air cleaner
not only cleans the air, it stops flame
if the engine backfires. If it is not
there, and the engine backfires, you
could be burned. Do not drive with
the air cleaner removed, and be care-
ful when working on the engine with
the air cleaner removed.

.

Never pour fuel into the throttle body
or attempt to start the engine with
the air cleaner removed. Doing so
could result in serious injury.

The filter element should not be cleaned and
reused. Replace it according to the main-
tenance schedule shown in the “9. Main-
tenance and schedules” section. When
replacing the filter, wipe the inside of the
air cleaner housing and the cover with a
damp cloth.
When maintenance is required, it is recom-
mended you contact an INFINITI retailer for
servicing.

CLEANING

If your windshield is not clear after using the
windshield washer or if a wiper blade
chatters when running, wax or other materi-
al may be on the blade or windshield.
Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form
when rinsing with clear water.
Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild
detergent. Then rinse the blade with clear
water. If your windshield is still not clear
after cleaning the blades and using the
wiper, replace the blades.
Worn windshield wiper blades can damage
the windshield and impair driver vision.

When a washer nozzle is clogged

If a washer nozzle is clogged or any
malfunction occurs, have it checked. It is
recommended you visit an INFINITI retailer
for this service. Do not attempt to clean the
nozzle using a needle or a pin. Doing so may
damage the nozzle.

Do-it-yourself

8-15

AIR CLEANER

WINDSHIELD WIPER BLADES

8-16

Do-it-yourself

SDI2048

REPLACING

Replace the wiper blades if they are worn.
Before replacing the wiper blades, the wiper
should be in the fully up position to avoid
scratching the engine hood or damaging the
wiper arm. To pull up the wiper arm, see
“Wiper and washer switch” (P.2-34).

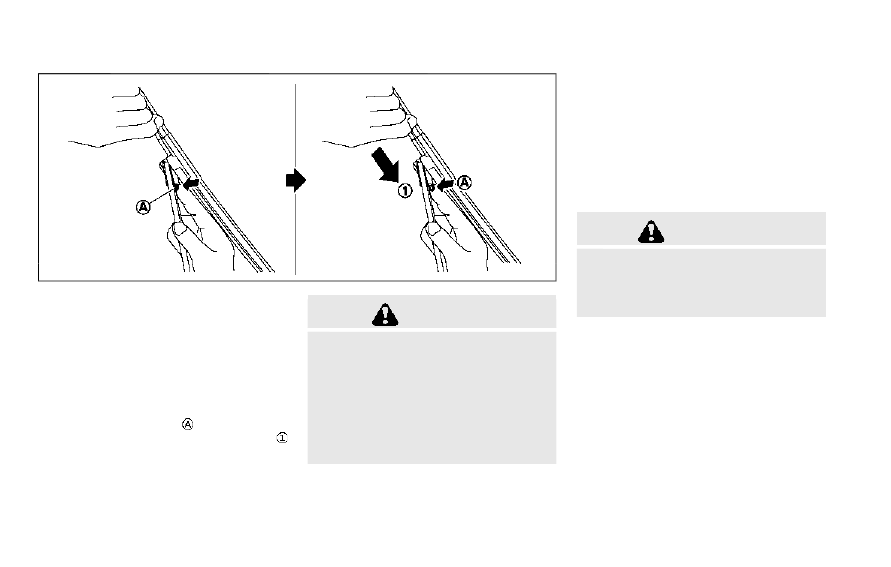

1. Pull the wiper arm.
2. Push the release tab

, and then move

the wiper blade down the wiper arm
while pushing the release tab to remove.

3. Insert the new wiper blade onto the

wiper arm until a click sounds.

4. Rotate the wiper blade so the dimple is in

the groove.

CAUTION

.

After wiper blade replacement, re-
turn the wiper arm to its original
position;

otherwise it may be damaged when
the hood is opened.

.

Make sure the wiper blades contact
the glass; otherwise the arm may be
damaged from wind pressure.

If the brakes do not operate properly, have
the brakes checked. It is recommended you
visit an INFINITI retailer for this service.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjusting
brakes.
The disc-type brakes self-adjust every time
the brake pedal is applied.

WARNING

Have your brake system checked if the
brake pedal height does not return to
normal. It is recommended you visit an
INFINITI retailer for this service.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear
warnings. When a brake pad requires repla-
cement, it will make a high pitched scraping
sound when the vehicle is in motion. This
scraping sound will first occur only when the
brake pedal is depressed. After more wear of
the brake pad, the sound will always be
heard even if the brake pedal is not
depressed. Have the brakes checked as soon
as possible if the wear warning sound is
heard.

BRAKES

Under some driving or climate conditions,
occasional brake squeak, squeal or other
noise may be heard. Occasional brake noise
during light to moderate stops is normal and
does not affect the function or performance
of the brake system.

Proper brake inspection intervals should be
followed.

For additional information, see the

maintenance schedule shown in the “9.
Maintenance and schedules” section.

JVM0255X

JVM0734X

ENGINE COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on
the fuse box cover. This could damage
the electrical system or electronic con-
trol units or cause a fire.

If any electrical equipment does not operate,
check for an open fuse.

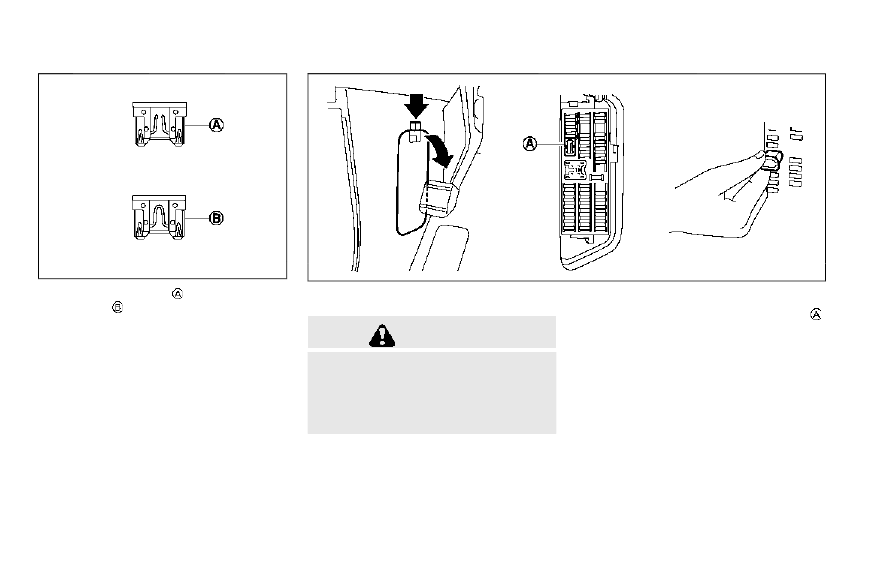

1. Be sure the ignition switch is placed in

the OFF or LOCK position and the
headlight switch is turned to OFF.

2. Open the engine hood.

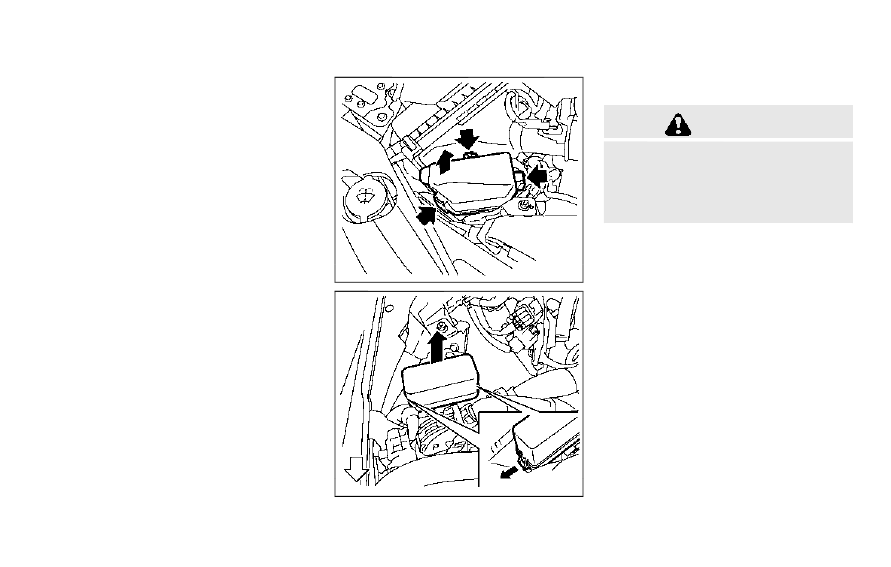

3. Remove the fuse/fusible link holder

cover.

4. Remove the fuse with the fuse puller.

Do-it-yourself

8-17

FUSES

8-18

Do-it-yourself

SDI1754

5. If the fuse is open

, replace it with a

new fuse

. Spare fuses are stored in the

passenger compartment fuse box.

6. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service.

Fusible links

If any electrical equipment does not operate
and fuses are in good condition, check the
fusible links. If any of these fusible links are
melted, replace only with genuine INFINITI
parts.

JVM0256X

PASSENGER COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on
the fuse box cover. This could damage
the electrical system or electronic con-
trol units or cause a fire.

If any electrical equipment does not operate,
check for an open fuse.
1. Be sure the ignition switch is placed in

the OFF or LOCK position and the
headlight switch is turned to OFF.

2. Open the fuse box lid.
3. Remove the fuse with the fuse puller

.

4. If the fuse is open, replace it with a new

fuse.

5. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service. Spare fuses are
stored in the fuse box.

JVM0257X

Extended storage fuse switch (if so
equipped)

To reduce battery drain, the extended
storage fuse switch comes from the factory
switched off. Prior to delivery of your
vehicle, the switch is pushed in (switched
on) and should always remain on.
If the extended storage fuse switch is not
pushed in (switched on), the “Shipping Mode
On, Push Storage Fuse” warning may appear
in the vehicle information display. See “19.
Extended storage fuse warning” (P.2-24).
If any electrical equipment does not operate,
remove the extended storage fuse switch
and check for an open fuse.

NOTE:

If the extended storage fuse switch mal-
functions or if the fuse is open, it is not
necessary to replace the switch. In this case,
remove the extended storage fuse switch
and replace it with a new fuse of the same
rating.
How to remove the extended storage fuse
switch:

1. To remove the extended storage fuse

switch, be sure the ignition switch is in
the OFF or LOCK position.

2. Be sure the headlight switch is in the

OFF position.

3. Remove the fuse box cover.
4. Pinch the locking tabs

found on each

side of the storage fuse switch.

5. Pull the storage fuse switch straight out

from the fuse box

.

CAUTION

Be careful not to allow children to
swallow the battery and removed parts.

Do-it-yourself

8-19

INTELLIGENT KEY BATTERY
REPLACEMENT

8-20

Do-it-yourself

WAI0070X

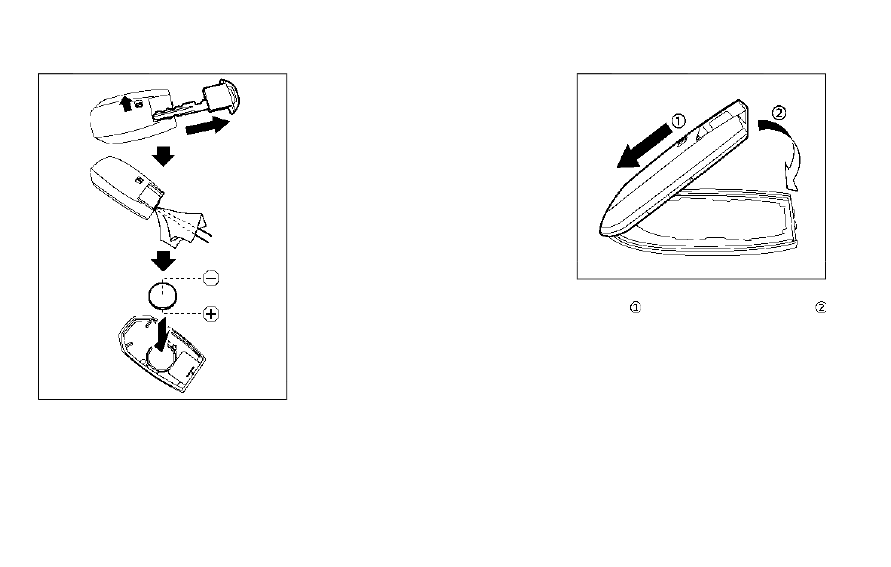

To replace the battery:
1. Release the lock knob at the back of the

Intelligent Key and remove the mechan-
ical key.

2. Insert a flat-blade screwdriver wrapped

with a cloth into the slit of the corner and
twist it to separate the upper part from

the lower part.

3. Replace the battery with a new one.

Recommended battery:
CR2032 or equivalent

.

Do not touch the internal circuit and

electric terminals as it could cause a
malfunction.

.

Hold the battery by the edges. Hold-

ing the battery across the contact
points will seriously deplete the sto-
rage capacity.

.

Make sure that the + side faces the

bottom of the case.

WAI0071X

4. Align the tips of the upper and lower

parts

, and then push them together

until it is securely closed.

5. Operate the buttons to check its opera-

tion.

If you need any assistance for replacement,
it is recommended you visit an INFINITI
retailer for this service.

FCC Notice:

For USA

FCC ID: KR5TXN7

This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) this device
may not cause harmful interference, and (2)

this device must accept any interference
received, including interference that may
cause undesired operation.

Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.

This equipment complies with FCC radiation
exposure limits set forth for portable use
conditions.

For Canada

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
(1) this device may not cause interference,
and (2) this device must accept any inter-
ference, including interference that may
cause undesired operation of the device.

Do-it-yourself

8-21

8-22

Do-it-yourself

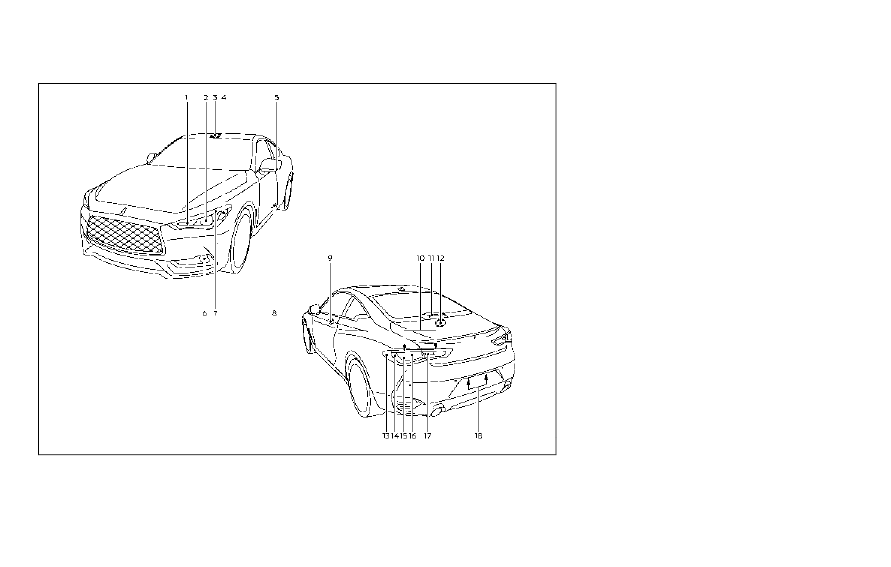

WAI0001X

1.

Headlight (high-beam)

2.

Headlight (low-beam)

3.

Map light

4.

Front side marker light

5.

Side turn signal light

6.

Fog light

7.

Parking light, daytime running light and
front turn signal light

8.

Step light

9.

Courtesy light

10. Tail light
11. High-mounted stop light
12. Trunk light
13. Rear side marker light
14. Tail/Stop light
15. Stop light
16. Rear turn signal light
17. Back-up light
18. License plate light

LIGHTS

HEADLIGHTS

If replacement is required, it is recommended
you visit an INFINITI retailer for this service.
Fog may temporarily form inside the lens of
the exterior lights in the rain or in a car wash.
A temperature difference between the inside
and the outside of the lens causes the fog.
This is not a malfunction. If large drops of
water collect inside the lens, it is recom-
mended you visit an INFINITI retailer for this
service.

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight*

High beams

LED

—

Low beams

LED

—

Front fog light*

LED

—

Parking light/Daytime running light/Front turn
signal light*

LED

—

Front side marker light*

LED

—

Side turn signal light*

LED

—

Rear combination light*

back-up

LED

—

rear turn signal

LED

—

tail

LED

—

stop

LED

—

tail/stop

LED

—

rear side marker

LED

—

License plate light*

LED

—

Courtesy light*

LED

—

Map light*

LED

—

Vanity mirror light*

1.8

—

Step light

5

—

Console box light*

2

—

Glove box light*

1.4

—

Inside door handle light (if so equipped)*

LED

—

Door trim light (if so equipped)*

LED

—

Front cup holder light*

LED

—

Do-it-yourself

8-23

8-24

Do-it-yourself

Item

Wattage (W)

Bulb No.

Footwell light*

LED

—

Trunk light

3.4

—

High-mounted stop light*

LED

—

*: It is recommended you visit an INFINITI retailer for replacement.
NOTE: It is recommended that you check with the Parts Department at an INFINITI retailer
for the latest information about parts.

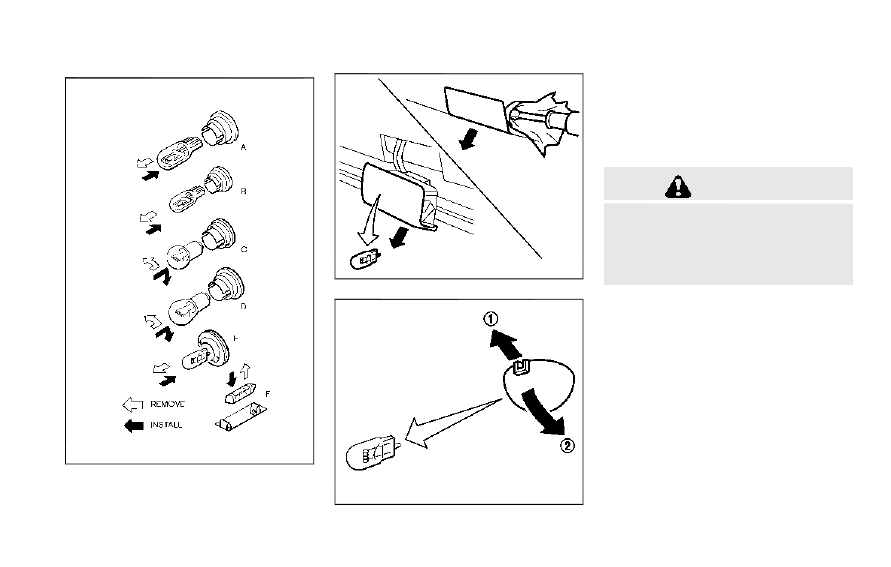

Replacement procedures

All other lights are either type A, B, C, D, E or
F. When replacing a bulb, first remove the
lens and/or cover.

SDI1679

SDI2330

Step light

SDI1258A

Trunk light

If you have a flat tire, see “Flat tire” (P.6-3).

TIRE PRESSURE

Tire Pressure Monitoring System
(TPMS)

WARNING

Radio waves could adversely affect
electric medical equipment. Those who
use a pacemaker should contact the
electric medical equipment manufacturer
for the possible influences before use.

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except the
spare. When the low tire pressure warning
light is lit and the “Tire Pressure Low - Add
Air” warning appears in the vehicle informa-
tion display, one or more of your tires is
significantly under-inflated.
The TPMS will activate only when the
vehicle is driven at speeds above 16 MPH
(25 km/h). Also, this system may not detect
a sudden drop in tire pressure (for example a
flat tire while driving).
For more details, see “Low tire pressure
warning light” (P.2-15),“Tire Pressure Mon-
itoring System (TPMS)” (P.5-5) and “Tire

Do-it-yourself

8-25

WHEELS AND TIRES

8-26

Do-it-yourself

Pressure Monitoring System (TPMS)” (P.6-
3).

Tire inflation pressure

Check the pressure of the tires (in-
cluding the spare) often and always
prior to long distance trips. The
recommended tire pressure specifica-
tions are shown on the Tire and
Loading Information label under the
“Cold Tire Pressure” heading. The Tire
and Loading Information label is
affixed to the driver side center pillar.
Tire pressures should be checked
regularly because:

.

Most tires naturally lose air over

time.

.

Tires can lose air suddenly when

driven over potholes or other ob-
jects or if the vehicle strikes a curb
while parking.

The tire pressures should be checked
when the tires are cold. The tires are
considered COLD after the vehicle
has been parked for 3 or more hours,
or driven less than 1 mile (1.6 km) at
moderate speeds.

TPMS with Tire Inflation Indicator
provides visual and audible signals
outside the vehicle for inflating the
tires to the recommended COLD tire
pressure. (See “TPMS with Tire Infla-
tion Indicator” (P.5-8) about the
TPMS with Tire Inflation Indicator.)

Incorrect tire pressure, including un-
der inflation, may adversely affect
tire life and vehicle handling.

WARNING

.

Improperly inflated tires can fail
suddenly and cause an accident.

.

The Gross Vehicle Weight rat-
ing (GVWR) is located on the F.
M.V.S.S./C.M.V.S.S. label. The
vehicle weight capacity is indi-
cated on the Tire and Loading
Information label. Do not load
your vehicle beyond this capa-
city. Overloading your vehicle
may result in reduced tire life,
unsafe operating conditions
due to premature tire failure,
or unfavorable handling char-

acteristics and could also lead
to a serious accident. Loading
beyond the specified capacity
may also result in failure of
other vehicle components.

.

Before taking a long trip, or
whenever you heavily load your
vehicle, use a tire pressure
gauge to ensure that the tire
pressures are at the specified
level.

.

For additional information re-
garding tires, refer to “Impor-
tant Tire Safety Information”
(US) or “Tire Safety Informa-
tion” (Canada) in the Warranty
Information Booklet.

SDI2567

Tire and Loading Information label

Seating capacity: The maximum
number of occupants that can be
seated in the vehicle.
Vehicle load limit: See “Vehicle
loading information” (P.10-16).

Original size: The size of the tires
originally installed on the vehicle
at the factory.
Cold tire pressure: Inflate the
tires to this pressure when the
tires are cold. Tires are consid-
ered COLD after the vehicle has

been parked for 3 or more hours,
or driven less than 1 mile (1.6 km)
at moderate speeds. The recom-
mended cold tire inflation is set
by the manufacturer to provide
the best balance of tire wear,
vehicle handling, driveability, tire
noise, etc., up to the vehicle’s
GVWR.
Tire size — see “Tire labeling”
(P.8-30).
Spare tire size or compact spare
tire size (if so equipped)

Do-it-yourself

8-27

8-28

Do-it-yourself

SDI1949

Checking the tire pressure

1. Remove the valve stem cap from

the tire.

2. Press the pressure gauge squarely

onto the valve stem. Do not press
too hard or force the valve stem
sideways, or air will escape. If the
hissing sound of air escaping from
the tire is heard while checking the
pressure, reposition the gauge to
eliminate this leakage.

3. Remove the gauge.

4. Read the tire pressure on the

gauge stem and compare it to the
specification shown on the Tire
and Loading Information label.

5. Add air to the tire as needed. If too

much air is added, press the core of
the valve stem briefly with the tip
of the gauge stem to release
pressure. Recheck the pressure
and add or release air as needed.

6. Install the valve stem cap.
7. Check the pressure of all other

tires, including the spare.

8. Check the pressure when driving

the vehicle at speeds of 100 MPH
(160 km/h) or higher where it is
legal to do so.

WARNING

.

Driving at high speeds, 100
MPH (160 km/h) or higher
sustained where it is legal to
do so, can cause tires to have
excessive heat build up, which
may result in a tire failure

causing loss of control, crash,
injuries or even death. Some
high-speed rated tires require
inflation pressure adjustment
for high-speed operation.
When speed limits and road
conditions allow vehicle driving
at high speeds, make sure tires
are rated to support high speed
operation, tires are in optimal
conditions and pressure is ad-
justed to correct cold inflation
pressure for high speed opera-
tion.

.

Tires require adjustment to the
inflation pressure when driving
the vehicle at speeds of 100
MPH (160 km/h) or higher
where it is legal to do so. See
recommended tire inflation
chart for correct operating
pressure.

.

After vehicle high speed opera-
tion has ended, readjust the tire
pressure to the recommended
cold inflation pressure. (See
“Checking the tire pressure”
