2-10

Instruments and controls

Warning/indicator lights (red)

Warning/indicator lights (yellow)

Warning/indicator lights (other)

Brake warning light

Anti-lock Braking System (ABS) warning
light

ECO drive indicator light

Charge warning light

Forward Emergency Braking (FEB) sys-
tem warning light

Exterior light indicator

Master warning light

Front passenger air bag status light

Front fog light indicator light

Seat belt warning light and chime

Low fuel warning light

High beam assist indicator light (if so
equipped)

Security indicator light

Low tire pressure warning light

High beam indicator light

Supplemental air bag warning light

Malfunction Indicator Light (MIL)

Turn signal/hazard indicator lights

Master warning light

Power steering warning light

Vehicle Dynamic Control (VDC) off in-
dicator light
Vehicle Dynamic Control (VDC) warning
light

WARNING LIGHTS, INDICATOR
LIGHTS AND AUDIBLE REMINDERS

CHECKING LIGHTS

With all doors closed, apply the parking
brake, fasten the seat belts and place the
ignition switch in the ON position without
starting the engine. The following lights (if
so equipped) will come on:

,

or

,

,

,

The following lights (if so equipped) will
come on briefly and then go off:

,

or

,

,

,

If any light does not come on or operates in a
way other than described, it may indicate a
burned-out bulb and/or a system malfunc-
tion. It is recommended you have the system
checked by an INFINITI retailer.

WARNING/INDICATOR LIGHTS
(red)

See “Vehicle information display” (P.2-18).

or

Brake warning light

This light functions for both the parking
brake and the foot brake systems.

Parking brake indicator:

When the ignition switch is in the ON
position, the light comes on when the
parking brake is applied.

Low brake fluid warning light:

When the ignition switch is in the ON
position, the light warns of a low brake fluid
level. If the light comes on while the engine is
running with the parking brake not applied,
stop the vehicle and perform the following:
1. Check the brake fluid level. If brake fluid

is necessary, add fluid and have the
system checked. It is recommended you
have this service performed by an
INFINITI retailer. (See “Brake fluid”
(P.8-10).)

2. If the brake fluid level is correct, have the

warning system checked. It is recom-
mended you have this service performed
by an INFINITI retailer.

Anti-lock Braking System (ABS) warning
indicator:

When the parking brake is released and the
brake fluid level is sufficient, if both the
brake warning light and the Anti-lock Brak-
ing System (ABS) warning light illuminate, it
may indicate the ABS is not functioning
properly. Have the brake system checked,
and if necessary repaired. It is recommended
you visit an INFINITI retailer for this service.
(See “Anti-lock Braking System (ABS) warn-
ing light” (P.2-13).)

WARNING

.

Your brake system may not be work-
ing properly if the warning light is on.
Driving could be dangerous. If you
judge it to be safe, drive carefully to
the nearest service station for re-
pairs. Otherwise, have your vehicle
towed because driving it could be
dangerous.

.

Pressing the brake pedal with the
engine stopped and/or low brake
fluid level may increase your stopping
distance and braking will require
greater pedal effort as well as pedal
travel.

.

If the brake fluid level is below the
minimum or MIN mark on the brake
fluid reservoir, do not drive until the
brake system has been checked. It is
recommended you visit an INFINITI
retailer for this service.

Charge warning light

If the light comes on while the engine is
running, it may indicate the charging system
is not functioning properly. Turn the engine
off and check the alternator belt. If the belt is
loose, broken, missing or if the light remains

Instruments and controls

2-11

2-12

Instruments and controls

on, have your vehicle serviced immediately. It
is recommended you visit an INFINITI re-
tailer for this service.

CAUTION

Do not continue driving if the alternator
belt is loose, broken or missing.

Master warning light

When the ignition switch is in the ON
position, the master warning light illumi-
nates when a warning message appears in
the vehicle information display.
See “Vehicle information display” (P.2-18).

Seat belt warning light and

chime

The light and chime remind you to fasten the
driver and front passenger seat belts.
The light illuminates whenever the ignition
switch is placed in the ON position, and will
remain illuminated until the front seat belts
are fastened.
When the vehicle speed exceeds 10 MPH
(15 km/h), the light will blink unless the front
seat belts are securely fastened.

When the ignition switch is placed in the ON
position, the chime will sound for about 6
seconds unless the driver’s seat belt is
securely fastened.
When the vehicle speed exceeds 10 MPH
(15 km/h), the chime will sound unless the
front seat belts are securely fastened. The
chime will continue to sound for about 95
seconds until the front seat belts are fas-
tened.
See “Seat belt warning light and chime” (P.1-
14).

Security indicator light

The light blinks when the ignition switch is in
the ACC, OFF or LOCK position. This
function indicates the security system
equipped on the vehicle is operational.
If the security system is malfunctioning, this
light will remain on while the ignition switch
is in the ON position. For additional informa-
tion, see “Security systems” (P.2-30).

Supplemental air bag warning

light

After pushing the ignition switch to the ON
position, the supplemental air bag warning
light will illuminate. The supplemental air bag
warning light will turn off after about 7
seconds if the supplemental front air bag

and supplemental side air bag, curtain side-
impact air bag systems and/or pretensioner
seat belt are operational.
If any of the following conditions occur, the
supplemental front air bag, supplemental
side air bag, supplemental curtain side-
impact air bag and pretensioner seat belt
needs servicing.

.

The supplemental air bag warning light

remains on after approximately 7 sec-
onds.

.

The supplemental air bag warning light

flashes intermittently.

.

The supplemental air bag warning light

does not come on at all.

It is recommended you visit an INFINITI
retailer for these services.
Unless checked and repaired, the Supple-
mental Restraint Systems and/or the pre-
tensioner seat belt may not function
properly.
For additional information, see “Supplemen-
tal restraint system” (P.1-42).

WARNING

If the supplemental air bag warning light
is on, it could mean that the front air
bag, side air bag, curtain air bag systems
and/or pretensioner seat belt will not

operate in an accident. To help avoid
injury to yourself or others, have your
vehicle checked. It is recommended you
visit an INFINITI retailer for this service.

WARNING/INDICATOR LIGHTS
(yellow)

See “Vehicle information display” (P.2-18).

or

Anti-lock Braking

System (ABS) warning light

When the ignition switch is in the ON
position, the Anti-lock Braking System
(ABS) warning light illuminates and then
turns off. This indicates the ABS is opera-
tional.
If the ABS warning light illuminates while the
engine is running, or while driving, it may
indicate the ABS is not functioning properly.
Have the system checked. It is recommended
you visit an INFINITI retailer for this service.
If an ABS malfunction occurs, the anti-lock
function is turned off. The brake system then
operates normally, but without anti-lock
assistance. (See “Brake system” (P.5-125).)

Forward Emergency Braking

(FEB) system warning light

This light comes on when the ignition switch
is placed in the ON position. It turns off after
the engine is started.
This light illuminates when the FEB system is
set to OFF on the lower display.
If the light illuminates when the FEB system
is ON, it may indicate that the system is
unavailable. See “Forward Emergency Brak-
ing (FEB)” (P.5-102) for more details.

Front passenger air bag status

light

The front passenger air bag status light
(

) located on the instrument panel will be

lit and the passenger front air bag will be
OFF depending on how the front passenger
seat is being used.
For front passenger air bag status light
operation, see “INFINITI Advanced Air Bag
System (front seats)” (P.1-48).

Low fuel warning light

This light illuminates when the fuel in the
tank is getting low. Refuel as soon as it is
convenient, preferably before the fuel gauge
reaches the 0 (empty) position.

There will be a small reserve of fuel remain-
ing in the tank when the fuel gauge reaches
the 0 position.

Low tire pressure warning light

Your vehicle is equipped with a Tire Pressure
Monitoring System (TPMS) that monitors
the tire pressure of all tires except the spare
tire (if so equipped).
The low tire pressure warning light warns of
low tire pressure and flat tire (if so equipped)
or indicates that the TPMS is not functioning
properly.
After the ignition switch is placed in the ON
position, this light illuminates for about 1
second and turns off.

Low tire pressure warning:

If the vehicle is being driven with low tire
pressure, the warning light will illuminate.
The “Tire Pressure Low - Add Air” warning
also appears in the vehicle information dis-
play.
When the low tire pressure warning light
illuminates, you should stop and adjust the
tire pressure to the recommended COLD tire
pressure shown on the Tire and Loading
Information label. The low tire pressure
warning light does not automatically turn
off when the tire pressure is adjusted. After
the tire is inflated to the recommended

Instruments and controls

2-13

2-14

Instruments and controls

pressure, the vehicle must be driven at
speeds above 16 MPH (25 km/h) to activate
the TPMS and turn off the low tire pressure
warning light. Use a tire pressure gauge to
check the tire pressure.
The “Tire Pressure Low - Add Air” warning is
active as long as the low tire pressure
warning light remains illuminated.
For additional information, see “Vehicle
information display” (P.2-18), “Tire Pressure
Monitoring System (TPMS)” (P.5-5) and
“Tire Pressure Monitoring System (TPMS)”
(P.6-3).

Flat tire warning (if so equipped):

The flat tire warning warns of a flat tire.
If the vehicle is being driven with one or more
flat tires, the low tire pressure warning light
will illuminate continuously and a chime will
sound for 10 seconds. A “Flat Tire - Visit
dealer” warning also appears in the vehicle
information display.
The chime will only sound at the first
indication of a flat tire and the warning light
will illuminate continuously. When the flat
tire warning is activated, have the system
reset and the tire checked, and replaced if
necessary. It is recommended you visit an
INFINITI retailer for these services. Even if
the tire is inflated to the specified COLD tire
pressure, the warning light will continue to
illuminate until the system is reset by an

INFINITI retailer.
Your vehicle can be driven for a limited time
on a flat tire. See “Run-flat tires” (P.6-4).

TPMS malfunction:

If the TPMS is not functioning properly, the
low tire pressure warning light will flash for
approximately 1 minute when the ignition
switch is placed in the ON position. The light
will remain on after the 1 minute. Have the
system checked. It is recommended you visit
an INFINITI retailer for this service. The “Tire
Pressure Low - Add Air” warning does not
appear if the low tire pressure warning light
illuminates to indicate a TPMS malfunction.
For additional information, see “Tire Pres-
sure Monitoring System (TPMS)” (P.5-5).

WARNING

.

Radio waves could adversely affect
electric medical equipment. Those
who use a pacemaker should contact
the electric medical equipment man-
ufacturer for the possible influences
before use.

.

If the light does not illuminate with
the ignition switch pushed ON, have
the vehicle checked as soon as possi-
ble. It is recommended you visit an
INFINITI retailer for this service.

.

If the light illuminates while driving,
avoid sudden steering maneuvers or
abrupt braking, reduce vehicle speed,
pull off the road to a safe location
and stop the vehicle as soon as
possible. Driving with under-inflated
tires may permanently damage the
tires and increase the likelihood of
tire failure. Serious vehicle damage
could occur and may lead to an
accident and could result in serious
personal injury. Check the tire pres-
sure for all four tires. Adjust the tire
pressure to the recommended COLD
tire pressure shown on the Tire and
Loading Information label to turn the
low tire pressure warning light OFF.
If the light still illuminates while
driving after adjusting the tire pres-
sure, a tire may be flat or the TPMS
may be malfunctioning. If you have a
flat tire, replace it with a spare tire (if
so equipped) as soon as possible. If no
tire is flat and all tires are properly
inflated, it is recommended you con-
sult an INFINITI retailer.

.

For models with run-flat tires,
although you can continue driving
with a punctured run-flat tire, re-
member that vehicle handling stabi-
lity is reduced, which could lead to an
accident and personal injury. Also,

driving a long distance at high speeds
may damage the tires.

— Do not drive at speeds above 50

MPH (80 km/h) and do not drive
more than approximately 93 miles
(150 km) with a punctured run-
flat tire. The actual distance the
vehicle can be driven on a flat tire
depends on outside temperature,
vehicle load, road conditions and
other factors.

— If you detect any unusual sounds

or vibrations while driving with a
punctured run-flat tire, pull off
the road to a safe location and
stop the vehicle as soon as possi-
ble. The tire may be seriously
damaged and need to be replaced.

.

Since the spare tire is not equipped
with the TPMS, when a spare tire is
mounted or a wheel is replaced, the
TPMS will not function and the low
tire pressure warning light will flash
for approximately 1 minute. The light
will remain on after the 1 minute.
Have your tires replaced and/or
TPMS system reset as soon as pos-
sible. It is recommended you visit an
INFINITI retailer for these services.

.

Replacing tires with those not origin-
ally specified by INFINITI could affect

the proper operation of the TPMS.

CAUTION

.

The TPMS is not a substitute for the
regular tire pressure check. Be sure to
check the tire pressure regularly.

.

If the vehicle is being driven at speeds
of less than 16 MPH (25 km/h), the
TPMS may not operate correctly.

.

Be sure to install the specified size of
tires to the four wheels correctly.

Malfunction Indicator Light

(MIL)

If the malfunction indicator light comes on
steady or blinks while the engine is running,
it may indicate a potential emission control
malfunction.
The malfunction indicator light may also
come on steady if the fuel-filler cap is loose
or missing, or if the vehicle runs out of fuel.
Check to make sure the fuel-filler cap is
installed and closed tightly, and that the
vehicle has at least 3 US gallons (11.4 liters)
of fuel in the fuel tank.
After a few driving trips, the

light should

turn off if no other potential emission
control system malfunction exists.
If this indicator light remains on for 20
seconds and then blinks for 10 seconds
when the engine is not running, it indicates
that the vehicle is not ready for an emission
control system inspection/maintenance test.
(See “Readiness for Inspection/Mainte-
nance (I/M) test (US only)” (P.10-23).)

Operation:

The malfunction indicator light will come on
in one of two ways:

.

Malfunction indicator light on steady —

An emission control system malfunction
has been detected. Check the fuel-filler
cap if the Loose Fuel Cap warning
appears in the vehicle information dis-
play. If the fuel-filler cap is loose or
missing, tighten or install the cap and
continue to drive the vehicle. The
light should turn off after a few driving
trips. If the

light does not turn off

after a few driving trips, have the vehicle
inspected. It is recommended you visit an
INFINITI retailer for this service. You do
not need to have your vehicle towed to
the retailer.

.

Malfunction indicator light blinking — An

engine misfire has been detected which
may damage the emission control sys-
tem.

Instruments and controls

2-15

2-16

Instruments and controls

To reduce or avoid emission control
system damage:
1) Do not drive at speeds above 45

MPH (72 km/h).

2) Avoid hard acceleration or decelera-

tion.

3) Avoid steep uphill grades.
4) If possible, reduce the amount of

cargo being hauled or towed.

The malfunction indicator light may stop
blinking and remain on.
Have the vehicle inspected. It is recom-
mended you visit an INFINITI retailer for
this service. You do not need to have
your vehicle towed to the retailer.

CAUTION

Continued vehicle operation without
having the emission control system
checked and repaired as necessary could
lead to poor driveability, reduced fuel
economy, and possible damage to the
emission control system.

Master warning light

When the ignition switch is in the ON
position, the master warning light illumi-
nates when a warning message appears in

the vehicle information display.
See “Vehicle information display” (P.2-18).

Power steering warning light

Models with Direct Adaptive Steering :

When the ignition switch is in the ON
position, the power steering warning light
illuminates. After starting the engine, the
power steering warning light stays on for a
few seconds and turns off. This indicates
that Direct Adaptive Steering is operational.
Drive the vehicle after the power steering
warning light turns off.
If the power steering warning light illumi-
nates while driving, pull off the road to a
safe location and stop the vehicle. If the
power steering warning light turns off, you
can drive again. If the power steering
warning light continues to illuminate, it is
recommended you have Direct Adaptive
Steering checked by an INFINITI retailer.
(See “Direct Adaptive Steering type” (P.5-
123).)

Models with electric power steering :

When the ignition switch is in the ON
position, the power steering warning light
illuminates. After starting the engine, the
power steering warning light turns off. This
indicates the electric power steering is
operational.

If the power steering warning light illumi-
nates while the engine is running, it may
indicate the electric power steering is not
functioning properly and may need servicing.
It is recommended you have the electric
power steering checked by an INFINITI
retailer.
When the power steering warning light
illuminates with the engine running, the
power assist to the steering will cease
operation but you will still have control of
the vehicle. At this time, greater steering
efforts are required to operate the steering
wheel, especially in sharp turns and at low
speeds.
See “Electric power steering type” (P.5-123).

Vehicle Dynamic Control

(VDC) off indicator light

When the ignition switch is placed in the ON
position, the light will come on and then turn
off.
The light comes on when the VDC off switch
is pushed to OFF. This indicates that the
VDC system and traction control system are
not operating.

Vehicle Dynamic Control

(VDC) warning light

When the ignition switch is in the ON
position, the Vehicle Dynamic Control
(VDC) warning light illuminates and then
turns off.
The light will blink when the VDC system or
the traction control system is operating, thus
alerting the driver that the vehicle is nearing
its traction limits. The road surface may be
slippery.
When the VDC warning light illuminates
when the VDC system is turned on, this light
alerts the driver to the fact that the VDC
system’s fail-safe mode is operating, for
example the VDC, active trace control func-
tion, Brake Force Distribution or hill start
assist system may not be functioning prop-
erly. Have the system checked. It is recom-
mended you visit an INFINITI retailer for this
service. If a malfunction occurs in the
system, the VDC system function will be
canceled but the vehicle is still driveable. For
additional information, see “Vehicle Dynamic
Control (VDC) system” (P.5-128).

WARNING/INDICATOR LIGHTS
(other)

See “Vehicle information display” (P.2-18).

ECO drive indicator light

When the ignition switch is placed in the ON
position, the light will come on and then turn
off.
When the INFINITI Drive Mode Selector is
turned to the ECO mode, the ECO drive
indicator light will illuminate, blink or remain
off depending on the accelerator pedal
operation to help assist the driver to drive
economically. For more details, see “ECO
mode” (P.5-22).

Exterior light indicator

This indicator illuminates when the headlight
switch is turned to the AUTO,

or

position and the front parking lights, instru-
ment panel lights, rear combination lights,
license plate lights or headlights are on. The
indicator turns off when these lights are
turned off.

Front fog light indicator light

The front fog light indicator light illuminates
when the front fog lights are on. (See “Fog
light switch” (P.2-42).)

High beam assist indicator

light (if so equipped)

The indicator light illuminates when the
headlights come on while the headlight
switch is in the AUTO position with the high
beam selected. This indicates that the high
beam assist system is operational. (See
“High beam assist” (P.2-37).)

High beam indicator light

This light comes on when the headlight high
beam is on and goes out when the low beam
is selected.

Turn signal/hazard indicator

lights

The light flashes when the turn signal switch
lever or hazard switch is turned on.

AUDIBLE REMINDERS

Door lock warning chime

When the chime sounds, be sure to check
both the vehicle and the Intelligent Key. (See
“Troubleshooting guide” (P.3-14).)

Instruments and controls

2-17

2-18

Instruments and controls

Light reminder chime

A chime will sound when the driver side door
is opened with the light switch in the

or

position and the ignition switch in the

ACC, OFF or LOCK position.
Turn the light switch off when you leave the
vehicle.

Parking brake reminder chime

The parking brake reminder chime will sound
if the vehicle is driven at more than 4 MPH (7
km/h) with the parking brake applied. Stop
the vehicle and release the parking brake.

Brake pad wear warning

The disc brake pads have audible wear
warnings. When a brake pad requires repla-
cement, it will make a high pitched scraping
sound when the vehicle is in motion. This
scraping sound will first occur only when the
brake pedal is depressed. After more wear of
the brake pad, the sound will always be
heard even if the brake pedal is not
depressed. Have the brakes checked as soon
as possible if the warning sound is heard.

JVI0641X

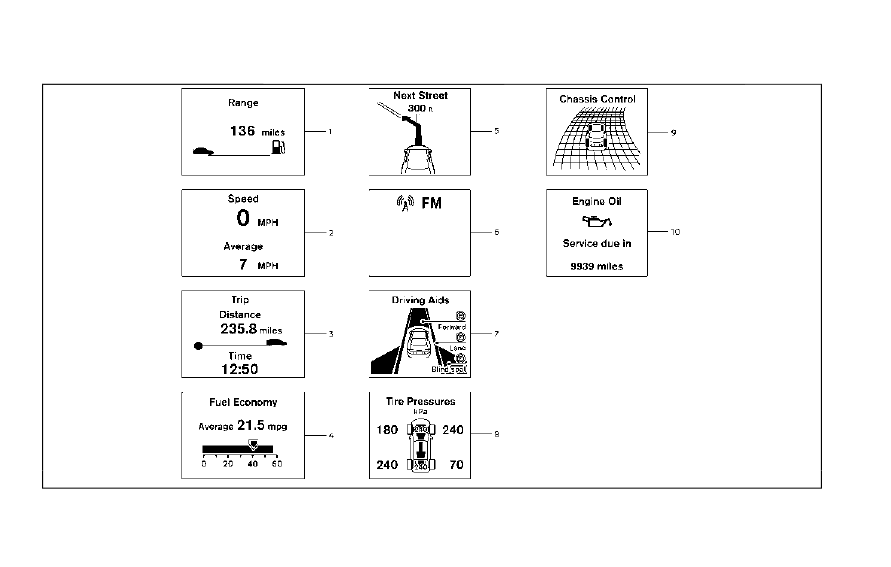

The vehicle information display

is located

between the tachometer and the speed-
ometer, and it displays the warnings and
information. The following items are also
displayed if the vehicle is equipped with
them:

.

Automatic Transmission (AT)

— “Driving the vehicle” (P.5-16)

.

All-Wheel Drive (AWD)

— “Intelligent All-Wheel Drive (AWD)”

(P.5-120)

.

Cruise control

— “Cruise control” (P.5-69)

.

Intelligent Cruise Control (ICC)

— “Intelligent Cruise Control (ICC)” (P.5-

71)

.

Active Lane Control

— “Active Lane Control” (P.5-25)

.

Lane Departure Warning (LDW)/Lane

Departure Prevention (LDP)
— “Lane Departure Warning (LDW)/

Lane Departure Prevention (LDP)”
(P.5-33)

.

Blind Spot Warning (BSW)

— “Blind Spot Warning (BSW)” (P.5-40)

.

Blind Spot Intervention

®

(BSI)

— “Blind Spot Intervention

®

(BSI)” (P.5-

48)

.

Back-up Collision Intervention (BCI)

— “Back-up Collision Intervention (BCI)”

(P.5-60)

.

Distance Control Assist (DCA)

— “Distance Control Assist (DCA)” (P.5-

91)

.

Forward Emergency Braking (FEB)

— “Forward Emergency Braking (FEB)”

(P.5-102)

.

Predictive Forward Collision Warning

(PFCW)
— “Predictive Forward Collision Warning

(PFCW)” (P.5-109)

.

Active trace control

— “Active trace control” (P.5-129)

VEHICLE INFORMATION DISPLAY

2-20

Instruments and controls

WAC0144X

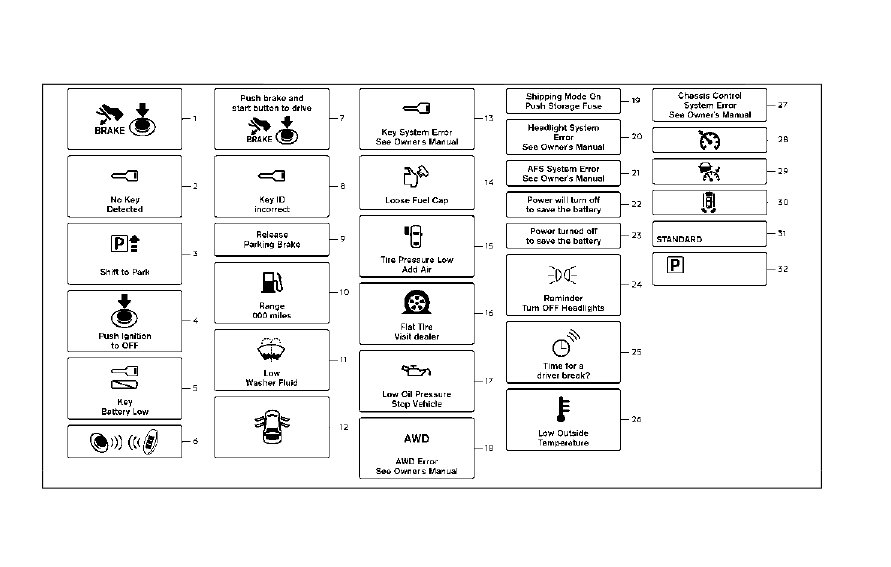

INDICATORS FOR OPERATION

1. Engine start operation indicator

This indicator appears when the shift lever is
in the P (Park) position.
This indicator means that the engine will
start by pushing the ignition switch with the
brake pedal depressed. You can start the
engine directly in any position of the ignition
switch.

2. NO KEY warning

The warning appears when the door is
closed with the Intelligent Key left outside
the vehicle and the ignition switch in the
ACC or ON position. Make sure that the
Intelligent Key is inside the vehicle.
See “Intelligent Key system” (P.3-6) for more
details.

3. SHIFT “P” warning

This warning appears when the ignition
switch is pushed to stop the engine with
the shift lever in any position except the P
(Park) position.
If this warning appears, move the shift lever
to the P (Park) position or push the ignition
switch to the ON position.
An inside warning chime will also sound. (See
“Troubleshooting guide” (P.3-14).)

4. “PUSH” warning

This warning appears when the shift lever is
moved to the P (Park) position with the
ignition switch in the ACC position after the
SHIFT “P” warning appears.
To push the ignition switch to the OFF
position, perform the following procedure:

.

SHIFT “P” warning

?

(Move the shift

lever to “P”)

?

PUSH warning

?

(Push

the ignition switch

?

ignition switch

position is turned to ON)

?

PUSH

warning

?

(Push the ignition switch

?

ignition switch position is turned to OFF)

5. Intelligent Key battery discharge
indicator

This indicator appears when the Intelligent
Key battery is running out of power.
If this indicator appears, replace the battery
with a new one. (See “Intelligent Key battery
replacement” (P.8-19).)

6. Engine start operation for Intel-
ligent Key system indicator

This indicator appears when the Intelligent
Key battery is running out of power and
when the Intelligent Key System and vehicle
are not communicating normally.
If this indicator appears, touch the ignition
switch with the Intelligent Key while depres-

sing the brake pedal. (See “Intelligent Key
battery discharge” (P.5-14).)

7. Remote engine start indicator (if
so equipped)

This indicator appears when the engine has
been started using the remote engine start
function. To start the vehicle, depress the
brake pedal and place the ignition switch in
the ON position.
For more details, see “Remote engine start”
(P.3-19).

8. Key ID Incorrect warning

This warning appears when the ignition
switch is pushed from the LOCK position
and the Intelligent Key cannot be recognized
by the system. You cannot start the engine
with an unregistered key. Use the registered
Intelligent Key.
See “Intelligent Key system” (P.3-6).

9. Parking brake release warning

This warning appears when the vehicle
speed is above 4 MPH (7 km/h) and the
parking brake is applied.

10. Low fuel warning

This warning appears when the fuel level in
the tank is getting low. Refuel as soon as it is
convenient, preferably before the fuel gauge

Instruments and controls

2-21

2-22

Instruments and controls

reaches the empty (0) position.

There is a small reserve of fuel remaining in
the tank when the fuel gauge reaches the
empty (0) position.

11. Low washer fluid warning

This warning appears when the washer tank
fluid is at a low level. Add washer fluid as
necessary. (See “Window washer fluid” (P.8-
10).)

12. Door/trunk open warning

This warning appears if any of the doors
and/or the trunk lid are open or not closed
securely. The vehicle icon indicates which
door or the trunk lid is open on the display.

13. Intelligent Key system warning

This warning appears if there is a malfunc-
tion in the Intelligent Key system.
If this warning appears while the engine is
stopped, the engine cannot be started. If this
warning appears while the engine is running,
the vehicle can be driven. However, in these
cases, have the system checked as soon as
possible. It is recommended you visit an
INFINITI retailer for this service.

14. Loose Fuel Cap warning

This warning appears when the fuel-filler
cap is not tightened correctly after the

vehicle has been refueled. (See “Fuel-filler
cap” (P.3-25).)

15. Tire Pressure Low - Add Air
warning

This warning appears when the low tire
pressure warning light in the meter illumi-
nates and low tire pressure is detected. The
warning appears each time the ignition
switch is placed in the ON position as long
as the low tire pressure warning light
remains illuminated. If this warning appears,
stop the vehicle and adjust the pressure to
the recommended COLD tire pressure
shown on the Tire and Loading Information
label. (See “Low tire pressure warning light”
(P.2-13) and “Tire Pressure Monitoring
System (TPMS)” (P.5-5).)

16. Flat Tire - Visit dealer warning
(if so equipped)

This warning appears when the low tire
pressure warning light in the meter illumi-
nates and one or more flat tires are detected
while driving. A chime also sounds for
approximately 10 seconds. (See “Low tire
pressure warning light” (P.2-13) and “Tire
Pressure Monitoring System (TPMS)” (P.5-
5).)

17. Low oil pressure warning

This warning appears if low engine oil
pressure is detected. If the warning appears
during normal driving, pull off the road in a
safe area, stop the engine immediately and
call an INFINITI retailer or other authorized
repair shop.
The low oil pressure warning is not designed
to indicate a low oil level. Use the dipstick to
check the oil level. (See “Engine oil” (P.8-7).)

18. All-Wheel Drive (AWD) warning
(if so equipped)

This warning appears when the Intelligent
All-Wheel Drive (AWD) system is not func-
tioning properly while the engine is running.
The displayed message will vary depending
on the condition of the AWD system mal-
function. (See “Intelligent All-Wheel Drive
(AWD)” (P.5-120).)

19. Extended storage fuse warning
(if so equipped)

This warning may appear if the extended
storage fuse switch is not pushed in
(switched on). When this warning appears,
push in (switch on) the extended storage
fuse switch to turn off the warning. For
more information, see “Extended storage
fuse switch” (P.8-19).

20. Headlight warning

This warning appears if the LED headlights
are malfunctioning. It is recommended you
have the system checked by an INFINITI
retailer.

21. Adaptive Front lighting System
(AFS) warning (if so equipped)

This warning appears when the Adaptive
Front lighting System (AFS) is not function-
ing properly. It is recommended you have the
system checked by an INFINITI retailer.
(See “Adaptive Front lighting System (AFS)”
(P.2-40).)

22. Power will turn off to save the
battery warning

This warning appears after a period of time
if the shift lever has not moved from the “P”
(Park) position with the ignition switch in the
ACC or ON position.

23. Power turned off to save the
battery warning

This warning appears after the ignition
switch is automatically turned OFF to save
the battery.

24. Light reminder warning

This warning appears when the driver side
door is opened with the headlight switch is
left ON and the ignition switch is placed in
the ACC, OFF or LOCK position. Place the
headlight switch to “OFF” or “AUTO” posi-
tion. For additional information, see “Head-
light and turn signal switch” (P.2-35).

25. “TIMER” indicator

This indicator appears when the set “TIMER”
indicator activates. You can set the time for
up to 6 hours in the [Alarms] under the
[Settings] menu on the lower display. (See
the INFINITI InTouch

TM

Owner’s Manual.)

26. Low outside temperature
warning

This warning appears if the outside tem-
perature is below 37°F (3°C). The warning
can be set not to be displayed in the [Alarms]
under the [Settings] menu on the lower
display. (See the INFINITI InTouch

TM

Own-

er’s Manual.)

27. Chassis control warning

This warning appears if Active Lane Control
(if so equipped), the active trace control
system and/or chassis control are not
functioning properly. It is recommended
you have the system checked by an INFINITI

retailer. (See “Active Lane Control” (P.5-25),
“Active trace control” (P.5-129) and “Chassis
control” (P.5-131).)

28. Cruise indicator

Models without Intelligent Cruise Control
(ICC) system:

This indicator shows the cruise control
system status. The status is shown by the
color.
See “Cruise control” (P.5-69) for details.

Models with Intelligent Cruise Control (ICC)
system:

This indicator shows the conventional (fixed
speed) cruise control mode status. The
status is shown by the color.
See “Conventional (fixed speed) cruise con-
trol mode” (P.5-87) for details.

29. Intelligent Cruise Control (ICC)
system ON indicator (if so
equipped)

This indicator shows the Intelligent Cruise
Control (ICC) system status. The status is
shown by the color. (See “Intelligent Cruise
Control (ICC)” (P.5-71).)

Instruments and controls

2-23

2-24

Instruments and controls

30. Driver assist system indicator

This indicator shows the status of the
following systems (if so equipped).

.

Lane Departure Warning (LDW)

.

Lane Departure Prevention (LDP)

.

Blind Spot Warning (BSW)

.

Blind Spot Intervention

®

(BSI)

.

Distance Control Assist (DCA)

.

Forward Emergency Braking (FEB)

.

Predictive Forward Collision Warning

(PFCW)

For more details, see “Lane Departure
Warning (LDW)/Lane Departure Prevention
(LDP)” (P.5-33), “Blind Spot Warning
(BSW)” (P.5-40), “Blind Spot Intervention

®

(BSI)” (P.5-48), “Distance Control Assist
(DCA)” (P.5-91), “Forward Emergency Brak-
ing (FEB)” (P.5-102) and “Predictive For-
ward Collision Warning (PFCW)” (P.5-109).
The figure and color of this indicator will
change depending on the conditions of the
above systems. (In each section, the name of
this indicator is referred to as, “driver assist
system lane indicator”, “driver assist system
blind spot indicator” or “driver assist system
forward indicator” depending on the sys-
tems.)

31. INFINITI Drive Mode Selector
indicator

When a driving mode is selected using the
INFINITI Drive Mode Selector, the selected
mode indicator is displayed.

.

PERSONAL

.

SPORT

.

SPORT+ (if so equipped)

.

STANDARD

.

ECO

.

SNOW

(See “INFINITI Drive Mode Selector” (P.5-
21).)

32. Automatic Transmission (AT)
position indicator

This indicator shows the automatic shift
position.
In the manual shift mode, when the trans-
mission does not shift to the selected gear
due to a transmission protection mode, the
AT position indicator will blink and a chime
will sound.
See “Automatic transmission” (P.5-16) for
further details.

JVI0681M

INDICATORS FOR MAINTE-
NANCE

For setting the indicators for maintenance,
see the INFINITI InTouch

TM

Owner’s Man-

ual.

1. Engine oil and filter replacement
indicator

This indicator appears when the customer
set time comes for changing the engine oil
and filter. You can set or reset the distance
for changing the engine oil and filter.

2. Tire replacement indicator

This indicator appears when the customer
set distance comes for replacing tires. You
can set or reset the distance for replacing
tires.

WARNING

The tire replacement indicator is not a
substitute for regular tire checks, includ-
ing tire pressure checks. See “Changing
wheels and tires” (P.8-34). Many fac-
tors including tire inflation, alignment,
driving habits and road conditions affect
tire wear and when tires should be
replaced. Setting the tire replacement
indicator for a certain driving distance
does not mean your tires will last that
long. Use the tire replacement indicator
as a guide only and always perform
regular tire checks. Failure to perform
regular tire checks, including tire pres-
sure checks could result in tire failure.

Serious vehicle damage could occur and
may lead to a collision, which could result
in serious personal injury or death.

3. Other indicator

This indicator appears when the customer
set time comes for replacing items other
than the engine oil, oil filter and tires. You
can set or reset the distance for replacing
the items.

Instruments and controls

2-25

2-26

Instruments and controls

WAC0145X
