When the “[X]” icon is displayed on the
screen, the camera image may be receiving
temporary electronic disturbances from sur-
rounding devices. This will not hinder normal
driving operation but the system should be
inspected. It is recommended that you visit an
INFINITI retailer for this service.

SYSTEM MAINTENANCE

CAUTION

∙ Do not use alcohol, benzine or thinner to

clean

the

camera.

This

will

cause

discoloration.

∙ Do not damage the cameras as the moni-

tor screen may be adversely affected.

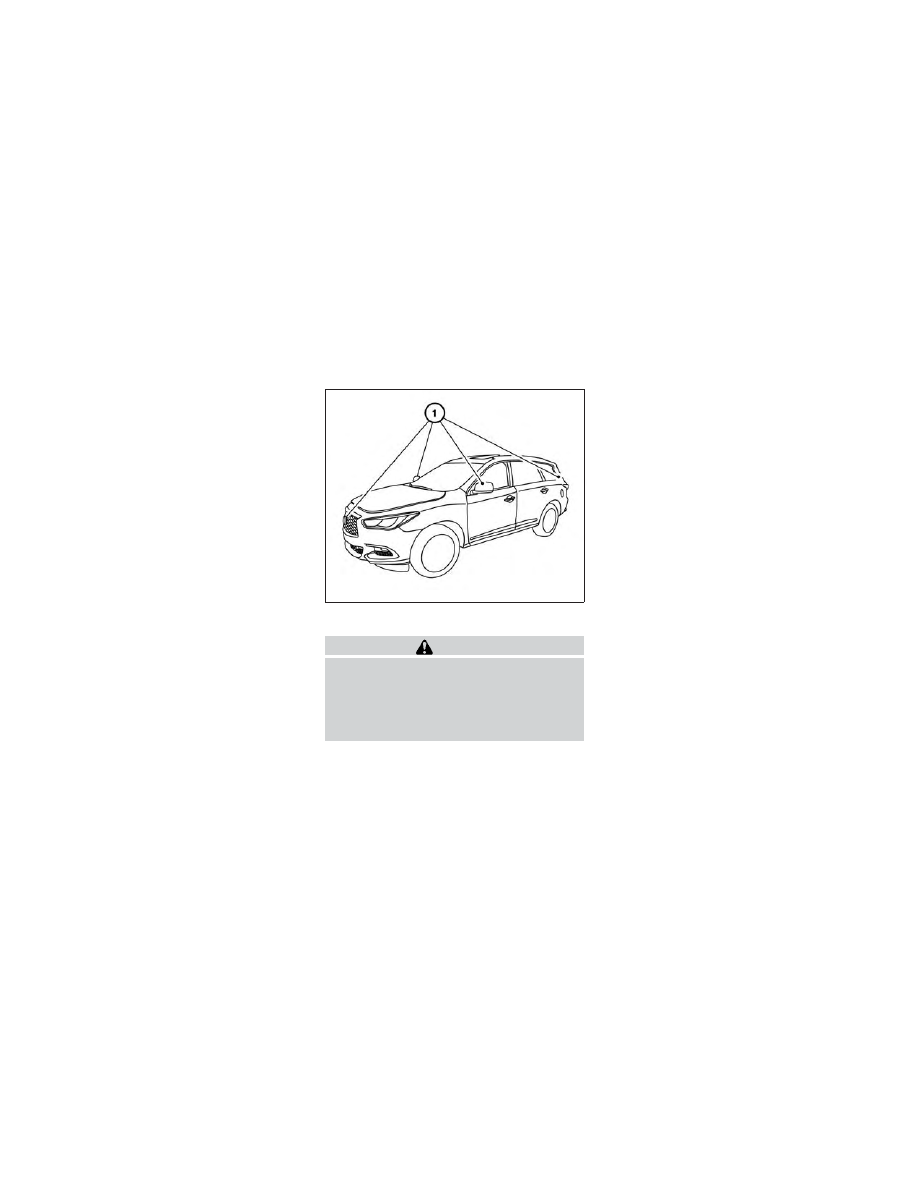

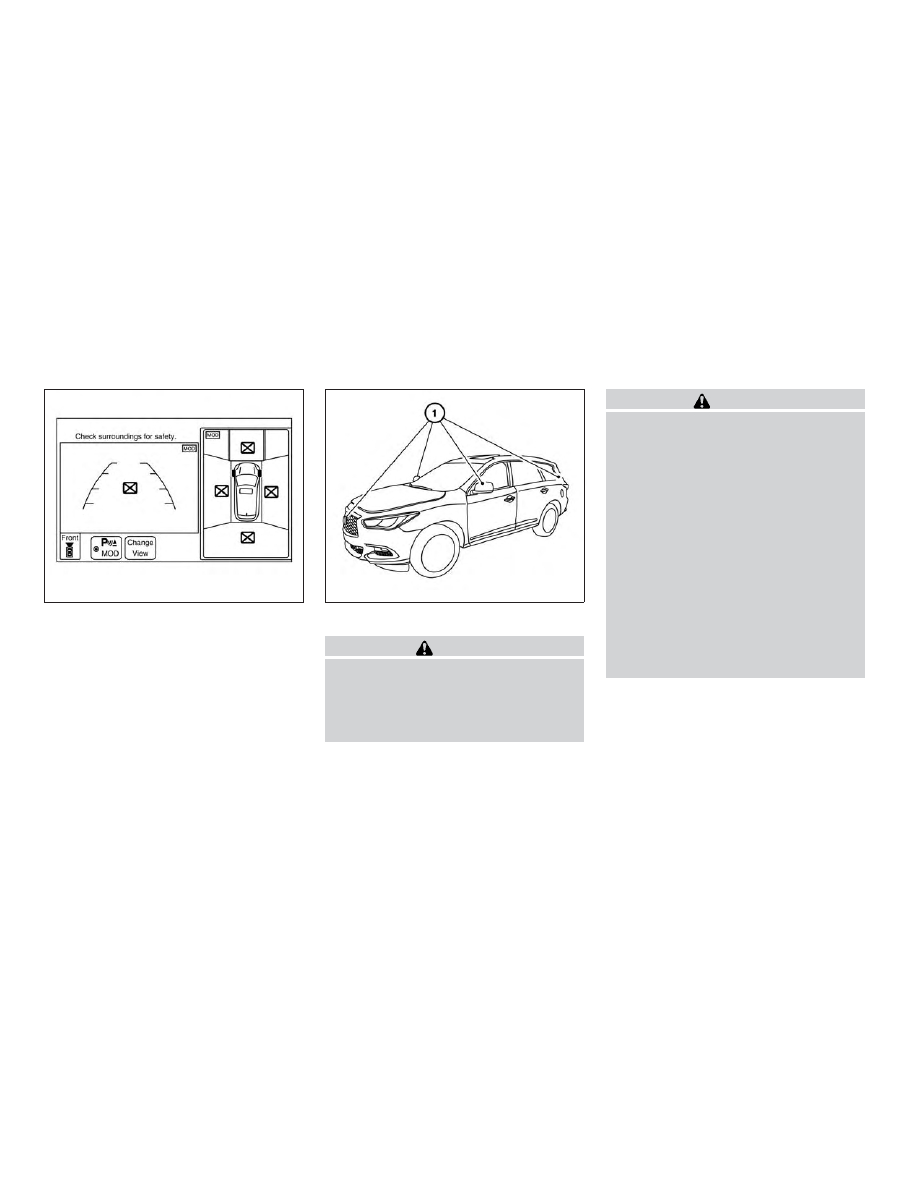

If dirt, rain or snow accumulates on any of the
cameras

䊊

1

, the Around View® Monitor may

not display objects clearly. Clean the camera
by wiping with a cloth dampened with a di-
luted mild cleaning agent and then wiping
with a dry cloth.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the sonar function as
outlined in this section could result in seri-
ous injury or death.

∙ The sonar is a convenience feature. It is

not a substitute for proper parking.

∙ This function is designed as an aid to the

driver in detecting large stationary ob-
jects to help avoid damaging the vehicle.

∙ The driver is always responsible for

safety

during

parking

and

other

maneuvers.

∙ Always look around and check that it is

safe to move before parking.

∙ Read and understand the limitations of

the sonar as contained in this section.

The sonar function helps to inform the driver
of large stationary objects around the vehicle
when parking by issuing an audible and visual
alert.

LHA4269

LHA4347

CAMERA AIDING SONAR
(parking sensor) (if so equipped)

4-24

Monitor, climate, audio, phone and voice recognition systems

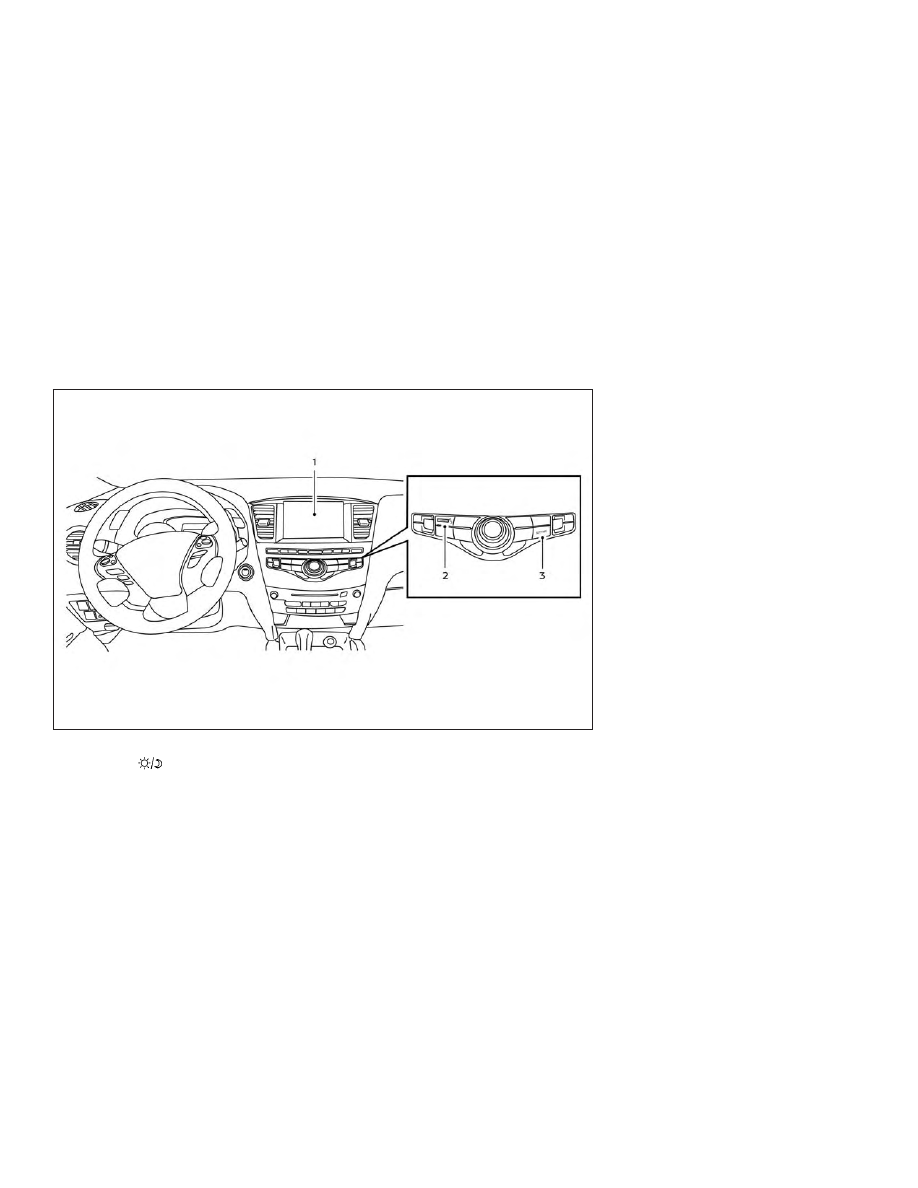

1. Center display

2. CAMERA

button

3. SETTING button

SONAR SYSTEM OPERATION

The system gives the tone for front objects
when the shift lever is in the “D” (Drive) posi-
tion and both front and rear objects when the
shift lever is in the “R” (Reverse) position.

When the camera image is shown on the
center display, the system shows the sonar
indicator regardless of the shift lever position.

The system is deactivated at speeds above
6 mph (10 km/h). It is reactivated at lower
speeds.

The colors of the sonar indicators and the
distance guide lines in the front, front-wide,
rear, and rear-wide views indicate different
distances to the object.

When the objects are detected, the indicator
(green) appears and blinks and the tone
sounds intermittently. When the vehicle
moves closer to the object, the color of the
indicator turns yellow and the rate of the
blinking and the rate of the tone increase.
When the vehicle is very close to the object,
the indicator stops blinking and turns red, and
the tone sounds continuously.

The intermittent tone will stop after 3 sec-
onds when an object is detected by only the
corner sonar and the distance does not
change.

The tone will stop when the object is no
longer near the vehicle.

LHA4772

Monitor, climate, audio, phone and voice recognition systems

4-25

TURNING ON AND OFF THE
SONAR FUNCTION

When the “

” key

䊊

A

is selected, the indi-

cator

䊊

B

will turn off and the sonar will be

turned off temporarily. The Moving Object
Detection (MOD) system will also be turned
off at the same time. For additional informa-
tion, refer to “Moving Object Detection
(MOD)” in this section. When the “

” key

䊊

A

is selected again, the indicator will turn on

and the sonar will turn back on.

In the below cases, the sonar will be turned
back on automatically:

∙ When the shift lever is placed in the “R”

(Reverse) position.

∙ When the CAMERA

button is

pressed and a screen other than the cam-
era view is shown on the display.

∙ When vehicle speed decreases below ap-

proximately 6 mph (10 km/h).

∙ When the ignition switch is placed in the

OFF position and turned back to the ON
position again. To prevent the sonar sys-
tem from activating altogether, use the
“Sonar” menu. For additional information,
refer to “Sonar function settings” in this
section.

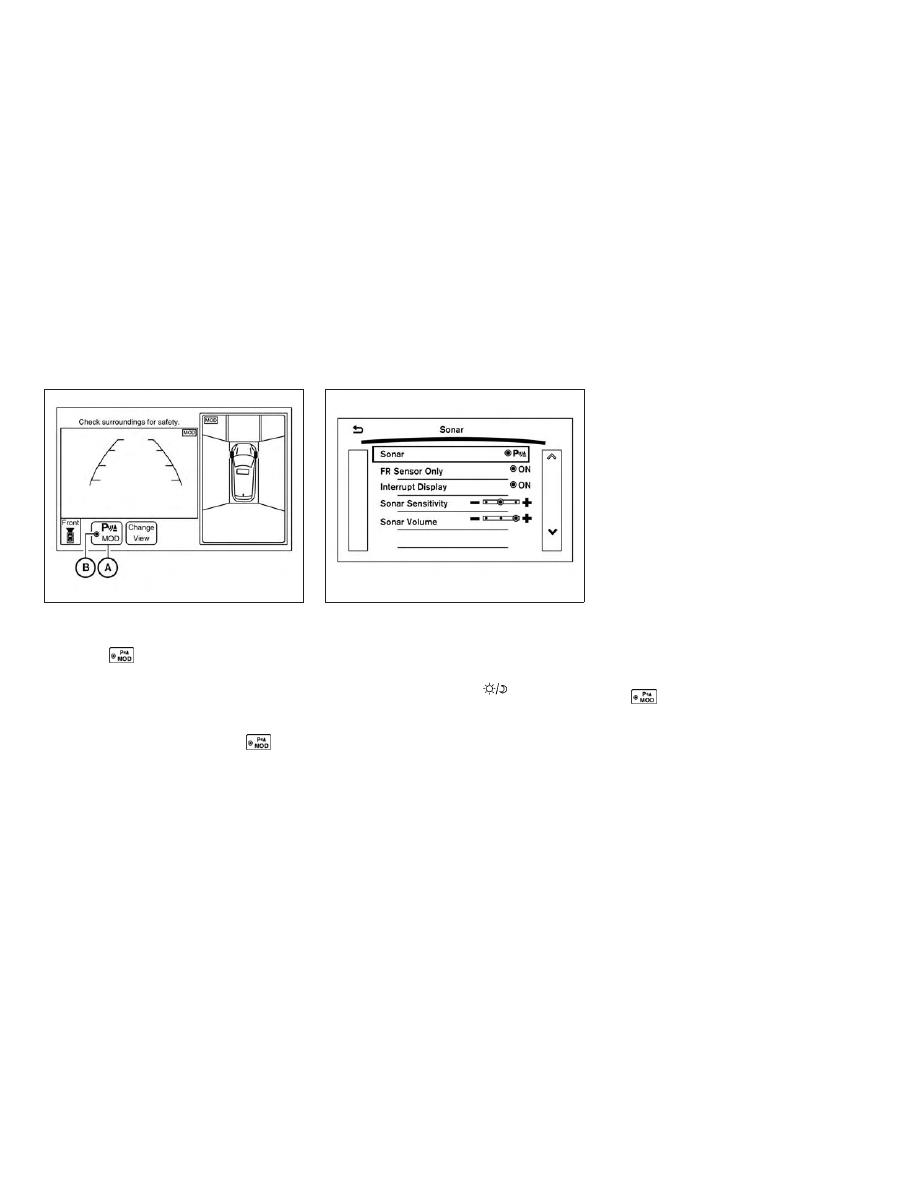

Sonar function settings

To set up the sonar function to your preferred
settings, press the SETTING button, select
the “Camera/Sonar” key and then select the
“Sonar” key on the center display.

Designs and items displayed on the screen
may vary depending on the models.
Sonar: When this item is turned on, the front
and rear sonar is activated. When this item is
turned off (indicator turns off), the front and
rear sonar is deactivated. The amber markers
are displayed at the corners of the vehicle
icon and the sonar icon will disappear from
the “

” key on the Around View® Display.

The next time the ignition switch is placed in
the ON position, “sonar is OFF” is displayed
briefly.
FR sensor only: When this item is turned to
“ON”, only the front sonar sensors are active.

LHA4272

LHA4273

4-26

Monitor, climate, audio, phone and voice recognition systems

Interrupt Display: When this item is turned to
“ON” the display screen will interrupt the cur-
rent view in the display to see the surrounding
area of the vehicle.
Sonar Sensitivity: Adjust the sensitivity level
of the sonar higher (right) or lower (left).
Sonar Volume:
Adjust the volume of the buzzer.

SONAR SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the sonar function. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

∙ Inclement weather or ultrasonic sources

such as an automatic car wash, a truck’s
compressed-air brakes or a pneumatic
drill may affect the function of the sys-
tem, including reduced performance or a
false activation.

∙ The system is not designed to prevent

contact with small or moving objects.

∙ The system will not detect small objects

below the bumper, and may not detect
objects close to the bumper or on the
ground.

∙ The system may not detect the following

objects:

– Fluffy objects such as snow, cloth,

cotton, grass or wool.

– Thin objects such as rope, wire or

chain.

– Wedge-shaped objects.

∙ If your vehicle sustains damage to the

bumper fascia, leaving it misaligned or
bent, the sensing zone may be altered
causing inaccurate measurement of ob-
jects or false alarms.

CAUTION

Excessive noise (such as audio system vol-
ume or an open vehicle window) will inter-
fere with the tone and it may not be heard.

System temporarily unavailable

When the amber markers are displayed at the
corners of the vehicle icon and the function
cannot be activated from the Camera setting
menu (the setting items are grayed out), the
sonar system may be malfunctioning.

SYSTEM MAINTENANCE

CAUTION

Keep the surface of the sonar sensors (lo-
cated on the front and rear bumper fascia)
free from accumulations of snow, ice and
dirt. Do not scratch the surface of the sonar
sensors when cleaning. If the sensors are
covered, the accuracy of the sonar function
will be diminished.

Monitor, climate, audio, phone and voice recognition systems

4-27

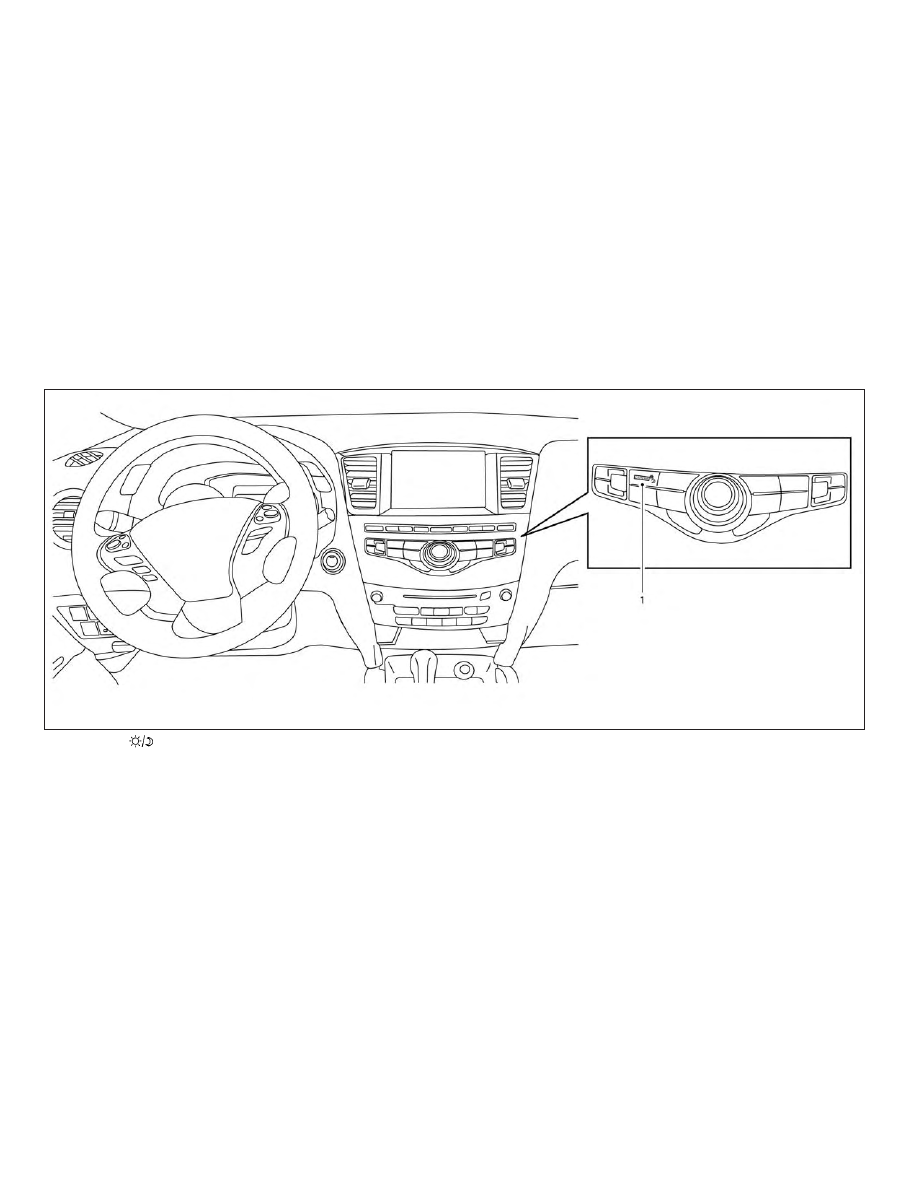

1. CAMERA

button

LHA4731

MOVING OBJECT DETECTION
(MOD) (if so equipped)

4-28

Monitor, climate, audio, phone and voice recognition systems

WARNING

∙ Failure to follow the warnings and in-

structions for proper use of the Moving
Object Detection system could result in
serious injury or death.

∙ The MOD system is not a substitute for

proper vehicle operation and is not de-
signed to prevent contact with objects
surrounding the vehicle. When maneu-
vering, always use the outside mirrors
and rearview mirror and turn and check
the surroundings to ensure it is safe to
maneuver.

∙ The system is deactivated at speeds

above 6 mph (10 km/h). It is reactivated
at lower speeds.

∙ The MOD system is not designed to de-

tect surrounding stationary objects.

The MOD system can inform the driver of
moving objects near the vehicle when back-
ing out of garages, maneuvering in parking
lots and in other such instances.

The MOD system detects moving objects by
using image processing technology on the
image shown in the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:

∙ When the shift lever is in the R (Reverse)

position.

∙ When the CAMERA

button is

pressed to activate the camera view on
the display.

∙ When vehicle speed decreases below ap-

proximately 6 mph (10 km/h) and the
camera screen is displayed.

The MOD system operates in the following
conditions when the camera view is dis-
played:

∙ When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is
stopped, the MOD system detects mov-
ing objects in the bird’s-eye view. The
MOD system will not operate if the out-
side mirrors are moving in or out, in the
stowed position, or if either front door is
opened.

Front and bird’s-eye views

LHA4274

Monitor, climate, audio, phone and voice recognition systems

4-29

∙ When the shift lever is in the D (Drive)

position and the vehicle speed is below
approximately 6 mph (10 km/h), the
MOD system detects moving objects in
the front view.

∙ When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 6 mph (10 km/h), the
MOD system detects moving objects in
the rear view. When activating the
Around View®Monitor, the guide lines,
the icons and the messages may not be
displayed immediately. The MOD system
will not operate if the liftgate is open.

The MOD system does not detect moving ob-
jects in the front-side view. The MOD icon is
not displayed on the screen when in this view.

When the MOD system detects moving ob-
jects near the vehicle, a yellow frame will be
displayed on the view where the objects are
detected. While the MOD system continues
to detect moving objects, the yellow frame
continues to be displayed.

NOTE:
While the BCI chime (if so equipped) is beep-
ing, the MOD system does not chime.

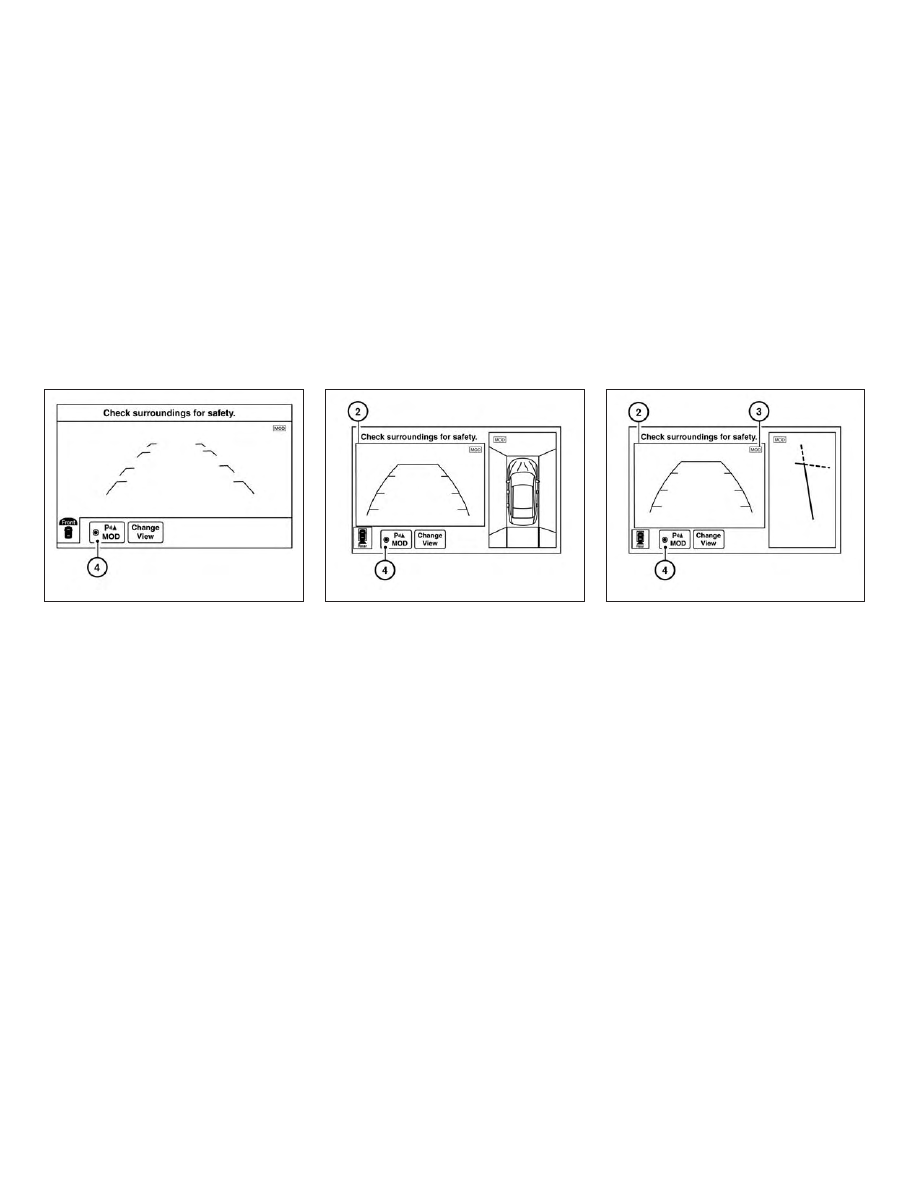

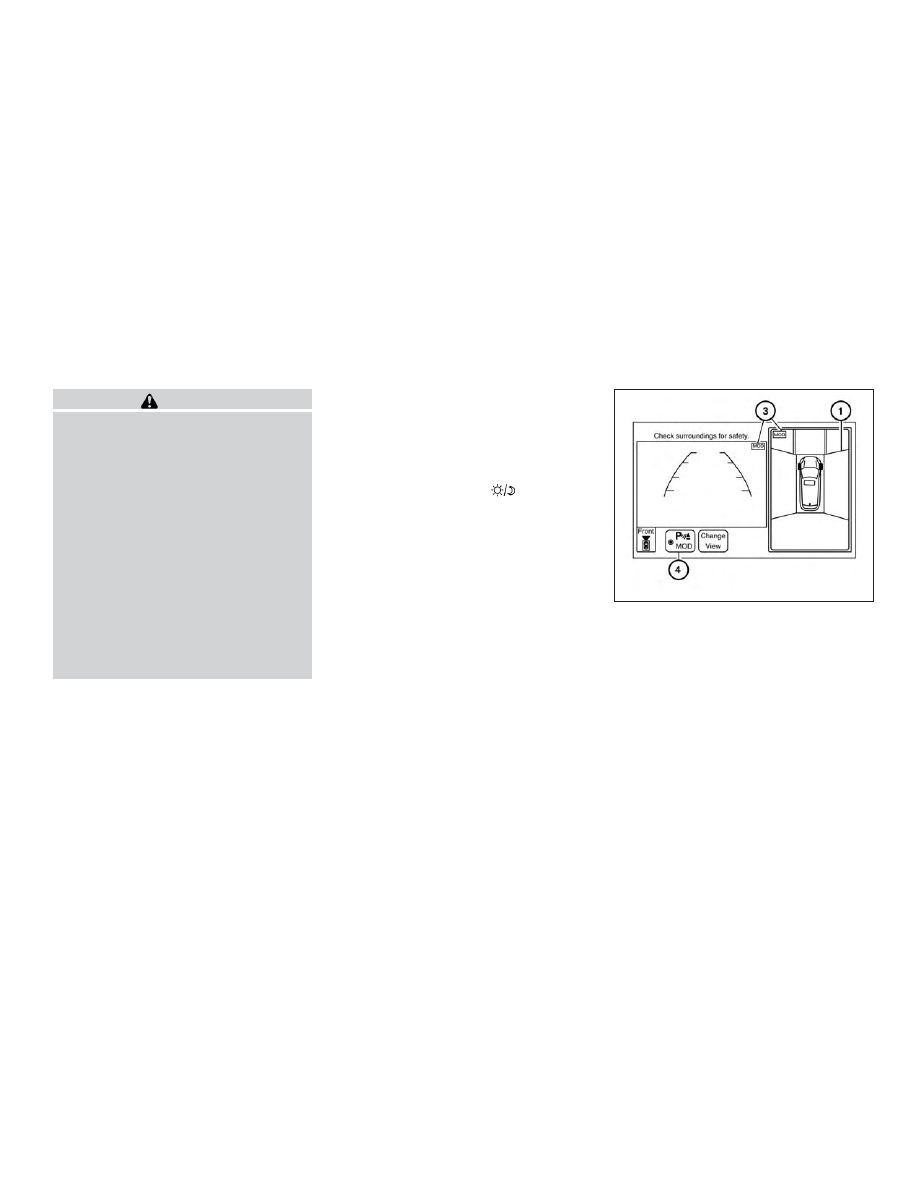

In the bird’s-eye view, the yellow frame

䊊

1

is

displayed on each camera image (front, rear,
right, left) depending on where moving ob-
jects are detected.

The yellow frame

䊊

2

is displayed on each

view in the front view and rear view modes.

A blue MOD icon

䊊

3

is displayed in the view

where the MOD system is operative. A gray
MOD icon is displayed in the view where the
MOD system is not operative.

If the MOD system is turned off, the MOD
icon

䊊

3

is not displayed.

Front-wide view

LHA4275

Rear and bird’s-eye views

LHA4276

Rear and front-side views

LHA4277

4-30

Monitor, climate, audio, phone and voice recognition systems

TURNING MOD ON AND OFF

1. Press the SETTINGbutton on the control

panel

2. Touch the “Camera/Sonar” key

3. Select “Camera”

4. Touch “Moving Object Detection” to

switch between ON and OFF.

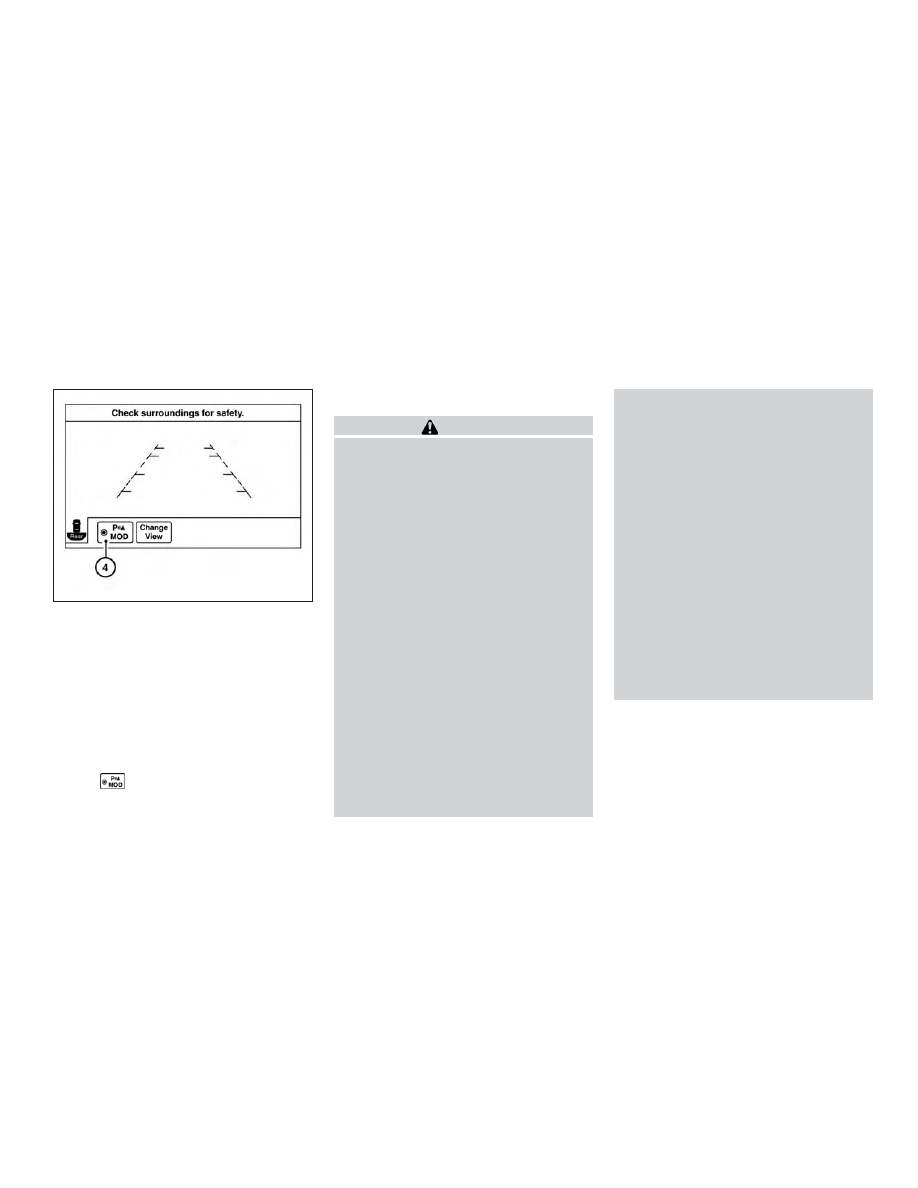

You can also turn MOD on and off by press-
ing the “

” key

䊊

4

on the display screen.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
MOD. Failure to operate the vehicle in ac-
cordance with these system limitations
could result in serious injury or death.

∙ Do not use the MOD system when tow-

ing a trailer. The system may not function
properly.

∙ Excessive noise (for example, audio sys-

tem volume or open vehicle window) will
interfere with the chime sound, and it
may not be heard.

∙ The MOD system performance will be

limited according to environmental con-
ditions and surrounding objects such as:

– When there is low contrast between

background and the moving objects.

– When there is a blinking source of

light.

– When strong light such as another ve-

hicle’s headlight or sunlight is present.

– When camera orientation is not in its

usual position, such as when a mirror is
folded.

– When there is dirt, water drops or

snow on the camera lens.

– When the position of the moving ob-

jects in the display is not changed.

∙ The MOD system might detect flowing

water droplets on the camera lens, white
smoke from the muffler, moving shad-
ows, etc.

∙ The MOD system may not function prop-

erly depending on the speed, direction,
distance or shape of the moving objects.

∙ If your vehicle sustains damage to the

parts where the camera is installed, leav-
ing it misaligned or bent, the sensing zone
may be altered and the MOD system may
not detect objects properly.

∙ When the temperature is extremely high

or low, the screen may not display objects
clearly. This is not a malfunction.

NOTE:

The blue MOD icon will change to orange if
one of the following has occurred:

∙ When the system is malfunctioning.

∙ When

the

component

temperature

reaches a high level (icon will blink).

Rear-wide view

LHA4278

Monitor, climate, audio, phone and voice recognition systems

4-31

∙ When the Rear View camera has de-

tected a blockage (icon will blink).

If the icon light continues to illuminate or-
ange, have the MOD system checked. It is
recommended that you visit an INFINITI re-
tailer for this service.

SYSTEM MAINTENANCE

CAUTION

∙ Do not use alcohol, benzine or thinner to

clean

the

camera.

This

will

cause

discoloration.

∙ Do not damage the camera as the moni-

tor screen may be adversely affected.

If dirt, rain or snow accumulates on any of the
cameras

䊊

1

, the MOD system may not oper-

ate properly. Clean the camera by wiping
with a cloth dampened with a diluted mild
cleaning agent and then wiping with a dry
cloth.

LHA4347

4-32

Monitor, climate, audio, phone and voice recognition systems

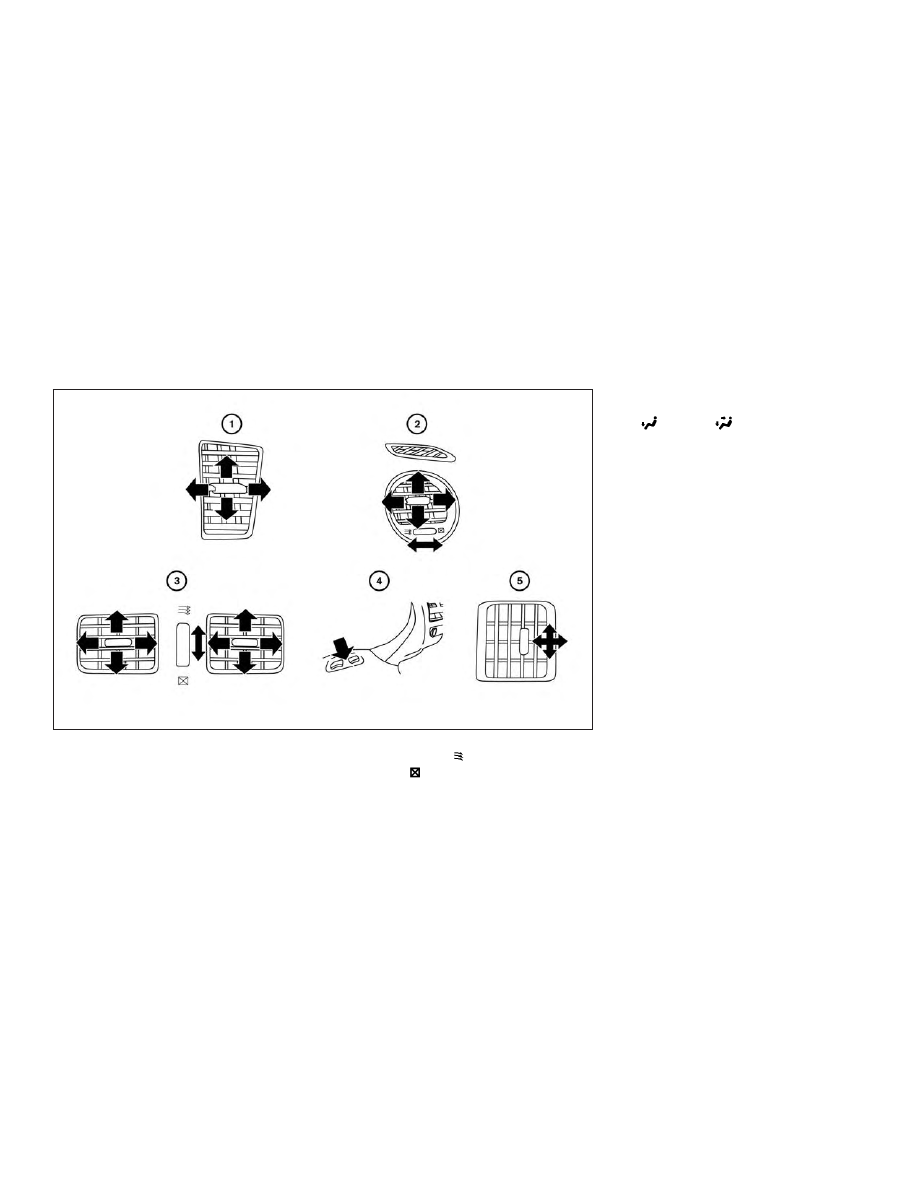

Adjust air flow direction for the center vents

䊊

1

, driver’s and passenger’s side vents

䊊

2

,

rear console vents

䊊

3

and rear compartment

vents (if so equipped)

䊊

5

by moving the vent

slide and/or vent assemblies.

Open or close the vents using the dial. Move
the dial toward the

to open the vents or

toward the

to close them.

The vents underneath the first row

䊊

4

and

second row seats are operational when

the

or the

air flow mode is se-

lected. These vents cannot be closed. For
additional information, refer to “Air flow con-
trol” in this section.

LHA4281

VENTS

Monitor, climate, audio, phone and voice recognition systems

4-33

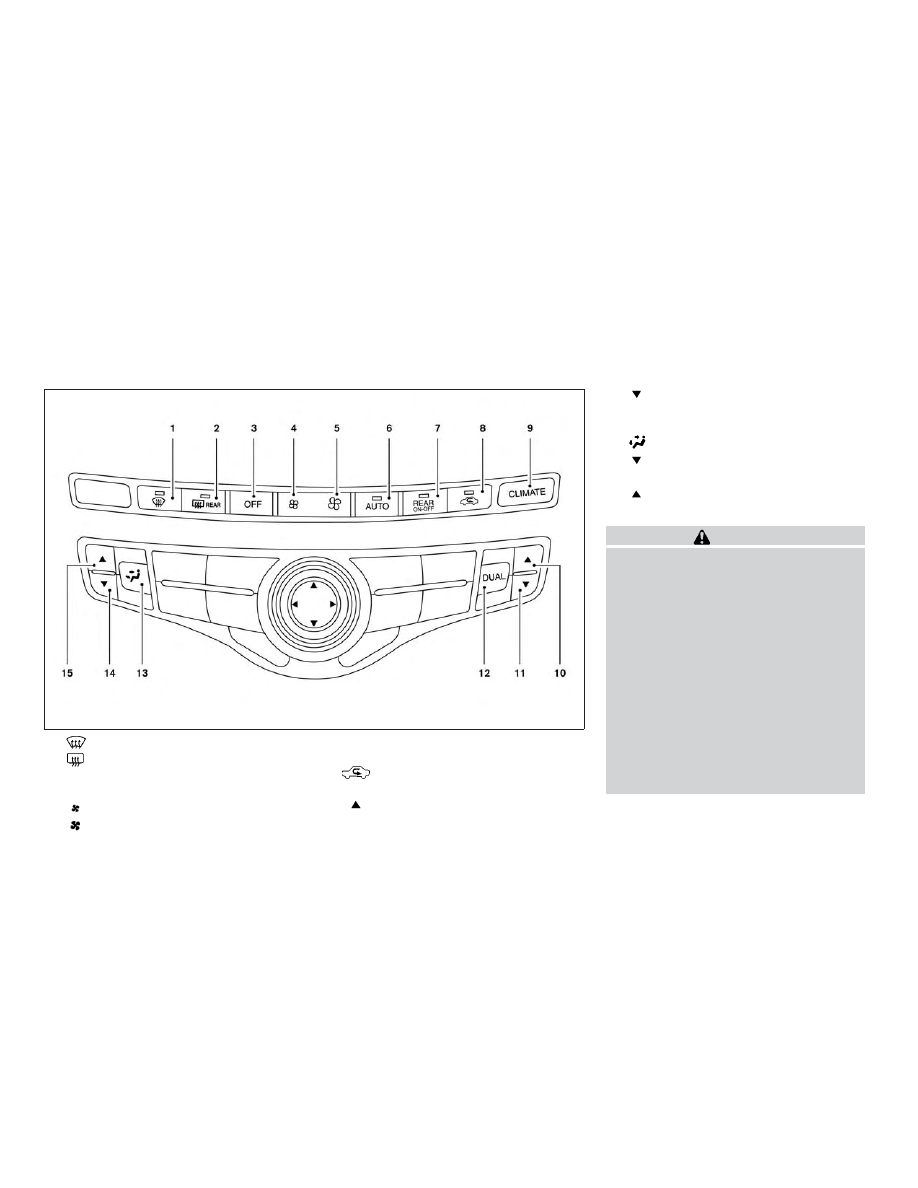

1.

Front defroster button

2.

REAR window and outside
mirror defroster switch

3. OFF button
4.

Fan speed (decrease) button

5.

Fan speed (increase) button

6. AUTO climate control ON button
7. REAR ON-OFF button
8.

Air recirculation button

9. CLIMATE button
10.

Temperature control (increase)

button (passenger’s side)

11.

Temperature control (decrease)

button (passenger’s side)

12.DUAL button
13.

Manual air flow control button

14.

Temperature control (decrease)

button (driver’s side)

15.

Temperature control (increase)

button (driver’s side)

WARNING

∙ The air conditioner cooling function op-

erates only when the engine is running.

∙ Do not leave children or adults who

would normally require the assistance of
others alone in your vehicle. Pets should
also not be left alone. They could acciden-
tally injure themselves or others through
inadvertent operation of the vehicle.
Also, on hot, sunny days, temperatures in
a closed vehicle could quickly become
high enough to cause severe or possibly
fatal injuries to people or animals.

∙ Do not use the recirculation mode for

long periods as it may cause the interior
air to become stale and the windows to
fog up.

LHA4250

HEATER AND AIR CONDITIONER
(automatic) (Type A) (if so equipped)

4-34

Monitor, climate, audio, phone and voice recognition systems

Start the engine and operate the controls to
activate the air conditioner.

NOTE:

∙ Odors from inside and outside the ve-

hicle can build up in the air conditioner
unit. Odor can enter the passenger com-
partment through the vents.

∙ When parking, set the heater and air

conditioner controls to turn off air recir-
culation to allow fresh air into the pas-
senger compartment. This should help
reduce odors inside the vehicle.

AUTOMATIC OPERATION

Cooling and/or dehumidified
heating (AUTO)

This mode may be used all year round as the
system automatically works to keep a con-
stant temperature. Air flow distribution, in-
take air control, and fan speed are also con-
trolled automatically.

1. Press the AUTO button on. (The indica-

tor on the button will illuminate and
AUTO will be displayed.)

2. Operate the driver’s side temperature

control buttons.

∙ Adjust the temperature display to about

75°F (24°C) for normal operation.

∙ The temperature of the passenger com-

partment will be maintained automati-
cally. Air flow distribution, intake air con-
trol, and fan speed are also controlled
automatically.

∙ A visible mist may be seen coming from

the ventilators in hot, humid conditions as
the air is cooled rapidly. This does not
indicate a malfunction.

Dehumidified defrosting or
defogging

1. Press the

front defroster button

on. (The indicator light on the button will
come on.)

2. Operate the temperature control but-

tons to set the desired temperature.

∙ To quickly remove ice from the outside of

the windows, use the

fan speed

control buttons to set the fan speed to
maximum.

∙ As soon as possible after the windshield

is clean, press the AUTO button to return
to the automatic mode.

∙ When the

front defroster button is

pressed, the air conditioner will auto-
matically be turned on at outside tem-
peratures above 36°F (2°C). The air recir-
culate mode automatically turns off,
allowing outside air to be drawn into the
passenger compartment to further im-
prove the defogging performance.

Remote Engine Start with
Intelligent Climate Control
(if so equipped)

Vehicles equipped with automatic climate
controls and Remote Engine Start function
may go into automatic heating or cooling
mode when Remote Engine Start is activated
depending on outside and cabin tempera-
tures. During this period, the climate control
display and buttons will be inoperable until
the ignition switch is turned on. In Remote
Engine Start defrosting mode, the rear win-
dow defroster and heated steering wheel (if
so equipped) may be activated automatically.

Monitor, climate, audio, phone and voice recognition systems

4-35

Voice Recognition logic
(if so equipped)

When the climate control system is on, the
front and rear fan speeds may be automati-
cally lowered so that commands are more
easily recognized. Fan speed can be adjusted
using the fan speed decrease and increase
buttons, if desired.

MANUAL OPERATION

Fan speed control

Press the

fan speed control buttons to

manually control the fan speed.
Press the AUTO button to return to auto-
matic control of the fan speed.

Temperature control

Press the temperature control buttons up or
down to set the desired temperature.

The temperature can be set within the fol-
lowing range:

∙ For U.S.: 60 to 90ºF (16 to 32ºC)

∙ For Canada: 64 to 90ºF (18 to 32ºC)

Air recirculation

Press the

air recirculation button to re-

circulate interior air inside the vehicle.
The

indicator light on the button will

come on.
The air recirculation cannot be activated
when the air conditioner is in the

front

defrosting mode.
When the outside temperature exceeds 70°F
(21°C), the air conditioning system may de-
fault to air recirculation mode automatically
to reduce overall power consumption. To exit
air recirculation mode, deselect the air recir-
culation button (indicator will turn off) to en-
ter fresh air mode.

Automatic intake air control

In the AUTO mode, the intake air will be
controlled automatically. To manually control
the intake air, press the

air recirculation

button. To return to the automatic control
mode, press and hold the

air recircula-

tion button for about 2 seconds. The indica-
tor light will flash twice, and then the intake
air will be controlled automatically.

Air flow control

Press the

button to manually control

air flow. Pressing the button repeatedly will
cycle through the available modes and dis-
play the corresponding icon on the center
display:

—

Air flows from center and side
vents.

—

Air flows from center and side
vents and foot outlets.

—

Air flows mainly from foot
outlets.

—

Air flows from defroster and
foot outlets.

To turn system off

Press the OFF button.

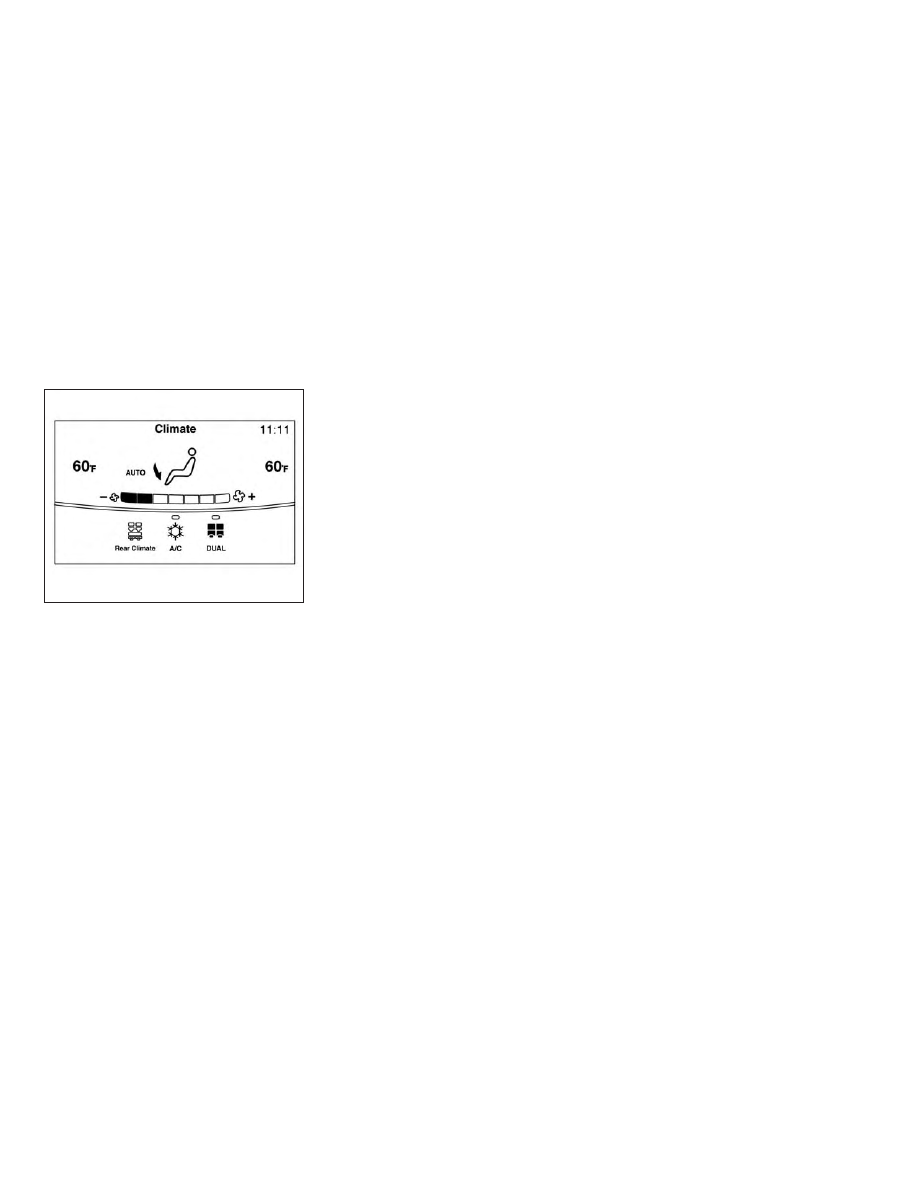

CLIMATE button

Press the CLIMATE button on the control
panel to display the screen for front air con-
ditioner operations.

Rear window and outside mirror
defroster switch

For additional information, refer to “Rear
window and outside mirror defroster switch”
in the “Instruments and controls” section of
this manual.

4-36

Monitor, climate, audio, phone and voice recognition systems

OPERATING TIPS

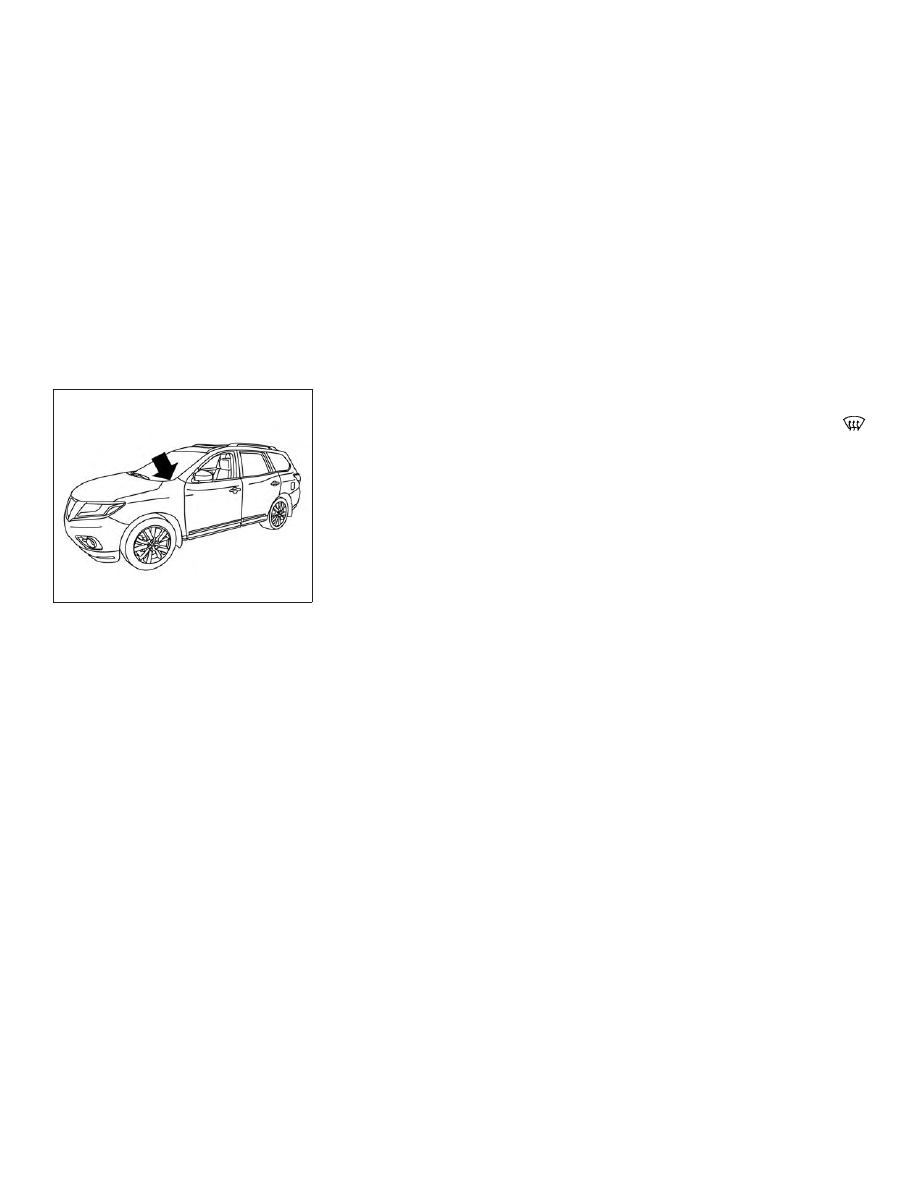

The sunload sensor, located on the top driv-
er’s side of the instrument panel, helps the
system maintain a constant temperature. Do
not put anything on or around this sensor.

∙ When the climate system is in automatic

operation and the engine coolant tem-
perature and outside air temperature are
low, the air flow outlet may default to
defroster mode for a maximum of 2 min-
utes 30 seconds. This is not a malfunc-
tion. After the engine coolant tempera-
ture warms up, the air flow outlet will
return to foot mode and operation will
continue normally.

∙ When the outside and interior cabin tem-

peratures are moderate to high, the in-
take setting may default to turn off air
recirculation to allow fresh air into the
passenger compartment. You may notice
air flow from the foot mode vent outlets
for a maximum of 15 seconds. This is not
a malfunction. After the initial warm air is
expelled, the intake will return to auto-
matic control, air flow outlet will return to
previous settings, and operation will con-
tinue normally. To exit, press any climate
control button.

∙ Keep the moonroof (if so equipped)

closed while the air conditioner is in op-
eration.

∙ If you feel that the air flow mode you

have selected and the outlets the air is
coming out do not match, select the
mode.

∙ When you change the air flow mode, you

may feel air flow from the feet vents for
just a moment. This is not a malfunction.

LHA2473

Monitor, climate, audio, phone and voice recognition systems

4-37

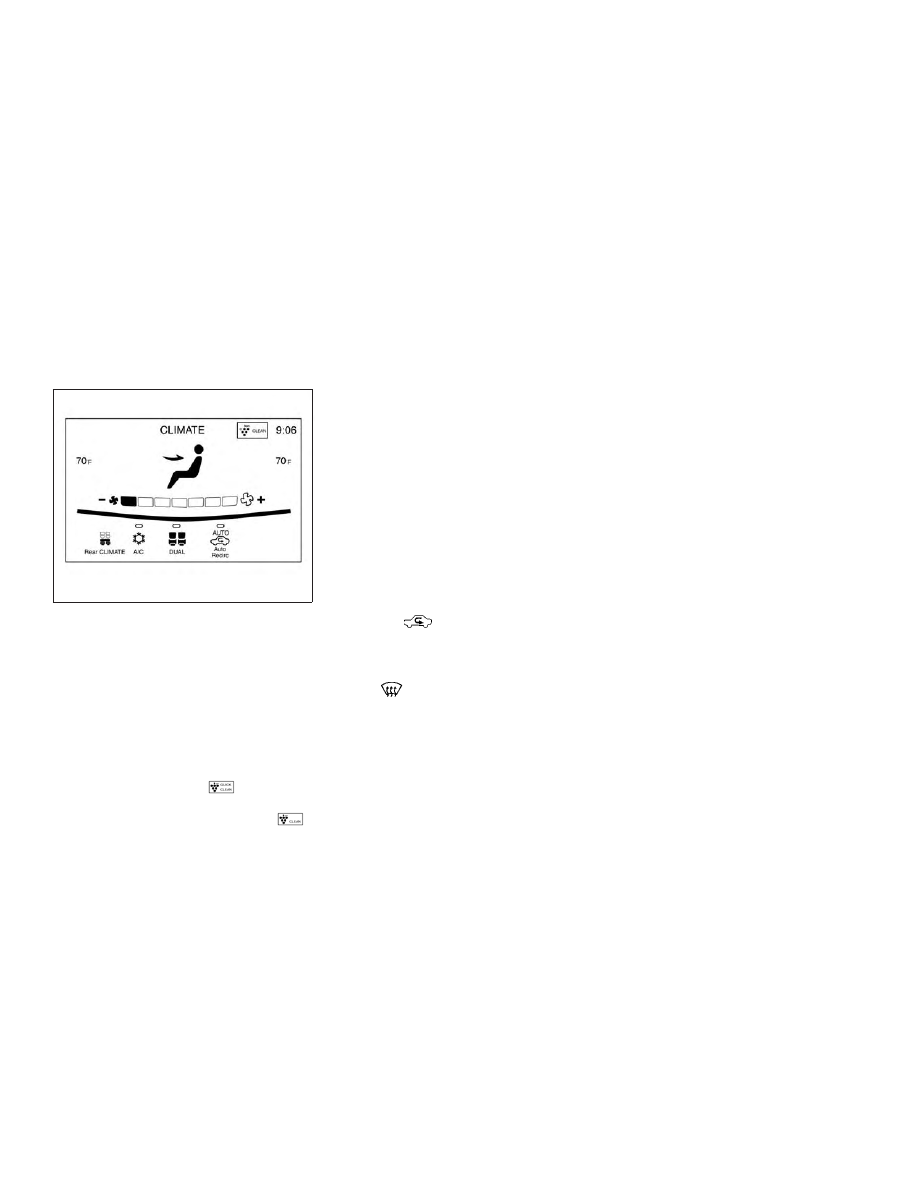

CLIMATE SETTING SCREEN

Climate control settings can be changed on
the screen.

Press the CLIMATE button on the control
panel and turn the display to the Climate
mode.

Heating (A/C off)

The air conditioner does not activate in this
mode. When you need to heat only, use this
mode.

1. Press the CLIMATE button.

2. If the CLIMATE screen is displayed and

the A/C indicator is on, press the soft-
touch A/C button to turn A/C off.

3. Press the temperature control button to

set the desired temperature.

∙ The temperature of the passenger com-

partment will be maintained automati-
cally. Air flow distribution and fan speed
are also controlled automatically.

∙ Do not set the temperature lower than

the outside air temperature or the system
may not work properly.

∙ This procedure is not recommended if

windows fog up.

When the outside temperature decreases to
approximately 32°F (0°C), the A/C function
does not activate even if the “A/C” indicator
light illuminates.

Dual control mode setting

Press the DUAL button on the control panel
to activate dual climate control functions.

Or, you can individually set the driver and
front passenger side temperature using each
temperature control button.

1. Press the CLIMATE button.

2. By touching the “DUAL” key, or when the

passenger side temperature control but-
ton or manual air control button is
pressed, the “DUAL” indicator on the
screen will illuminate.

3. To turn off the passenger side tempera-

ture control, touch the “DUAL” key and
the “DUAL” indicator will turn off.

∙ The Dual control mode cannot be acti-

vated when the air conditioner is in the
front defrosting mode.

Advanced Climate Control System
(ACCS) (if so equipped)

The Advanced Climate Control System
(ACCS) keeps the air inside of the vehicle
clean, using the ion control and the automatic
air intake control with exhaust gas detecting
sensor.

LHA4425

4-38

Monitor, climate, audio, phone and voice recognition systems

Ion control (if so equipped)

This unit generates highly concentrated Plas-
macluster® ions into the air blown from the
vents and reduces odor absorbed into the
interior trim.

When the air conditioner is turned on, the
system generates Plasmacluster® ions auto-
matically.

The amount of Plasmacluster® ions in-
creases according to the amount of air flow.
When the air flow is high,

is displayed

on the screen and when the air flow is low,
the indication in the screen changes to

.

Plasmacluster® and Plasmacluster® ion are
registered trademarks of Sharp Corporation.

Exhaust gas/outside odor detection sensor
(if so equipped)

This vehicle may be equipped with an exhaust
gas detection sensor. When the automatic
intake air control is ON, the sensor detects
industry odors such as pulp or chemicals, and
exhaust gas such as gasoline or diesel. When
such odors or gas are detected, the system
automatically changes from the outside air
circulation mode to the recirculation mode.

When the intake air control button is pressed
under the following conditions, the indicator
light on the

button will illuminate and

the exhaust gas detection sensor will turn on.

∙ The air flow control is not in the front

defroster mode (the indicator light on
the

front defroster button is turned

off).

∙ The outside temperature is about 32°F

(0°C) or more.

When the automatic intake air control is ON,
for the first 5 minutes, the recirculation mode
is selected to prevent dust, dirt and pollen
from entering the vehicle and cleans the air
inside of the vehicle with positive and nega-
tive ions that are emitted from the vent.
After the 5 minutes, the sensor detects ex-
haust gas and automatically alternates be-
tween the recirculation mode and outside air
circulation mode.

LHA4305

Monitor, climate, audio, phone and voice recognition systems

4-39
