Infiniti QX50 (2019 year). Manual - part 19

BSW DRIVING SITUATIONS

Indicator
on

Indicator
off

Indicator
flashing

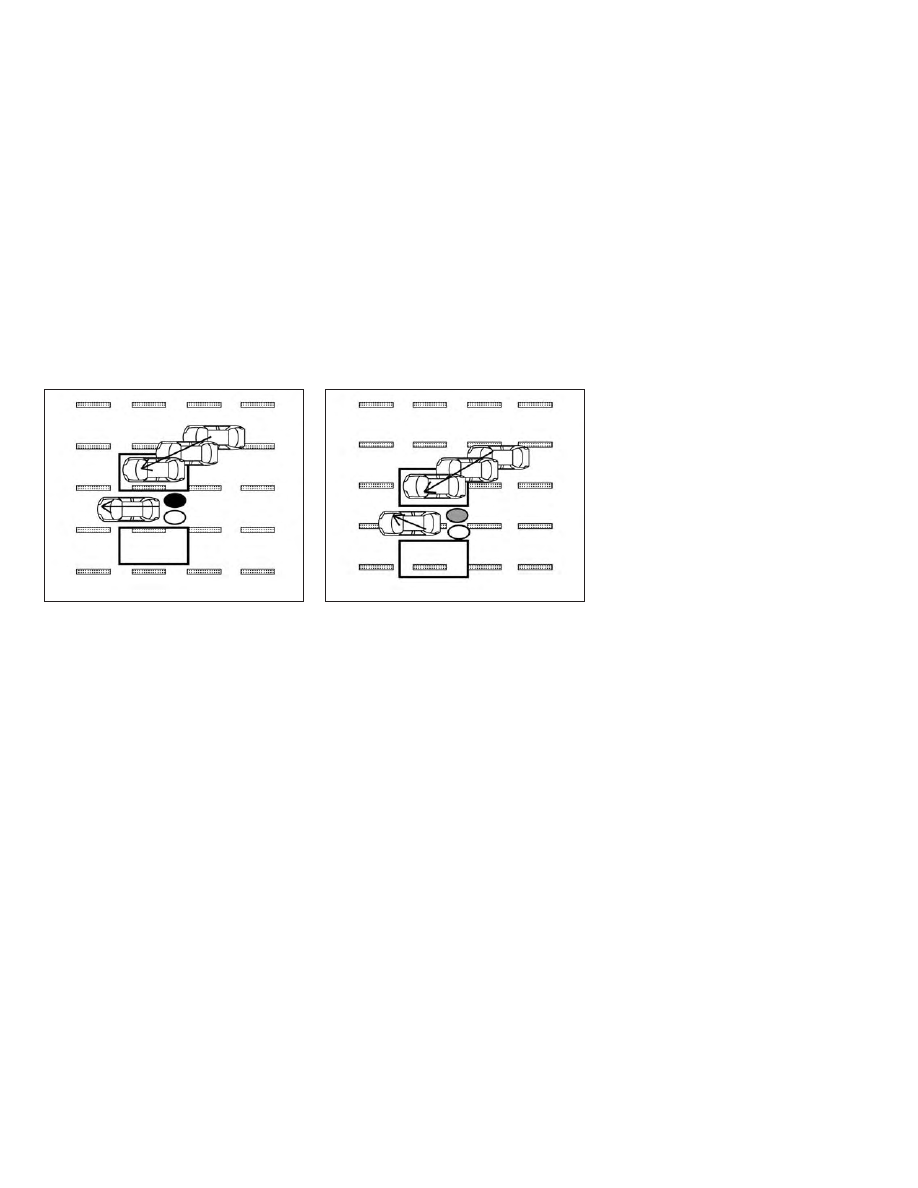

Another vehicle approaching from
behind

Illustration 1: The side indicator light illumi-
nates if a vehicle enters the detection zone
from behind in an adjacent lane.

Illustration 2: If the driver activates the turn
signal when another vehicle is in the detec-
tion zone, then the system chimes (twice) and
the side indicator light flashes.

NOTE:

∙ The radar sensors may not detect ve-

hicles which are approaching rapidly
from behind.

∙ If the driver activates the turn signal be-

fore a vehicle enters the detection zone,
the side indicator light will flash but no
chime will sound when the other vehicle
is detected.

Illustration 1 – Approaching from behind

LSD2299

Illustration 2 – Approaching from behind

LSD2300

5-48

Starting and driving

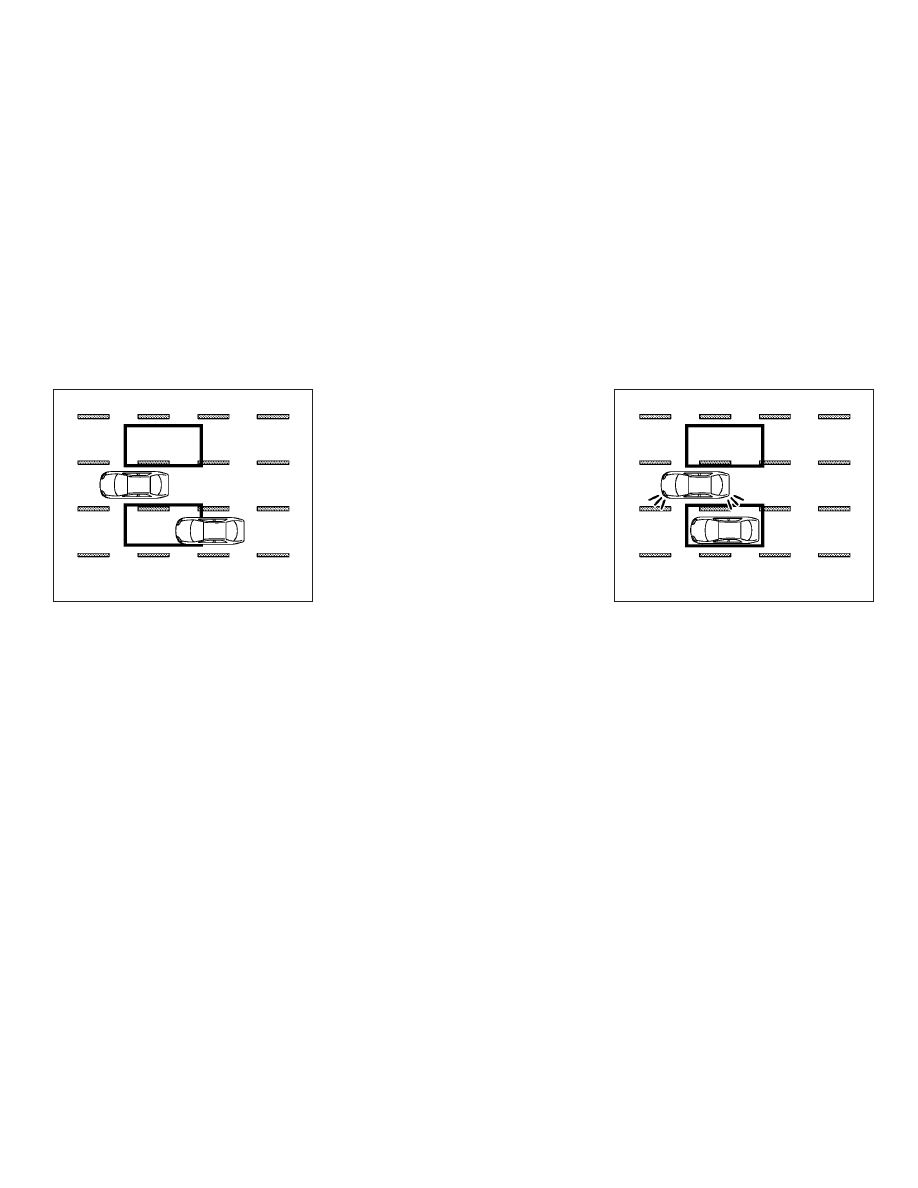

Overtaking another vehicle

Illustration 3: The side indicator light illumi-
nates if you overtake a vehicle and that ve-
hicle stays in the detection zone for approxi-
mately 2 seconds.

Illustration 4: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the system chimes (twice) and the
side indicator light flashes.

NOTE:

∙ When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are traveling
close together.

∙ The radar sensors may not detect slower

moving vehicles if they are passed
quickly.

∙ If the driver activates the turn signal be-

fore a vehicle enters the detection zone,
the side indicator light will flash but no
chime will sound when the other vehicle
is detected.

Illustration 3 – Overtaking another vehicle

LSD2302

Illustration 4 – Overtaking another vehicle

LSD2303

Starting and driving

5-49

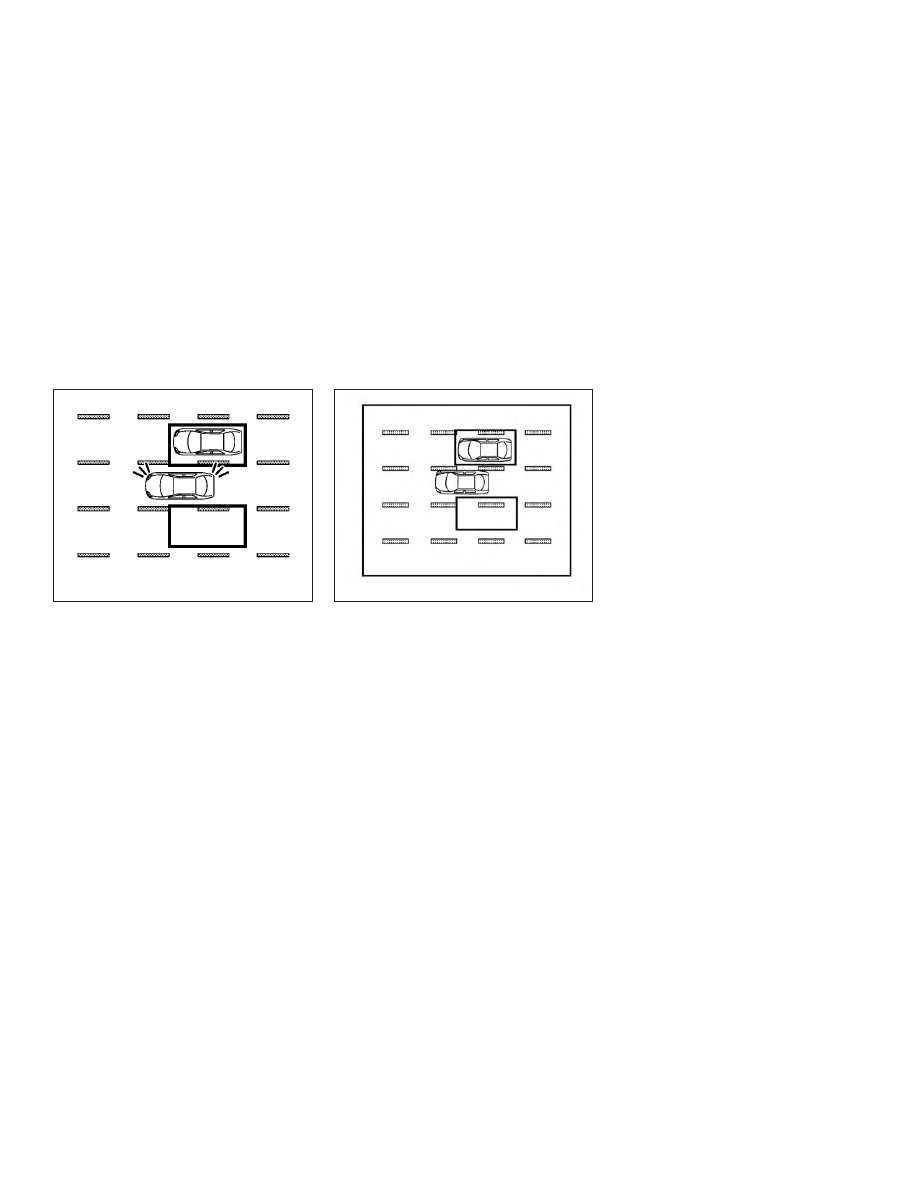

Entering from the side

Illustration 5: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

Illustration 6: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the system chimes (twice) and the
side indicator light flashes.

NOTE:

∙ If the driver activates the turn signal be-

fore a vehicle enters the detection zone,
the side indicator light will flash but no
chime will sound when the other vehicle
is detected.

∙ The radar sensors may not detect a ve-

hicle which is traveling at about the same
speed as your vehicle when it enters the
detection zone.

Illustration 5 – Entering from the side

LSD2305

Illustration 6 – Entering from the side

LSD2308

5-50

Starting and driving

SYSTEM TEMPORARILY
UNAVAILABLE

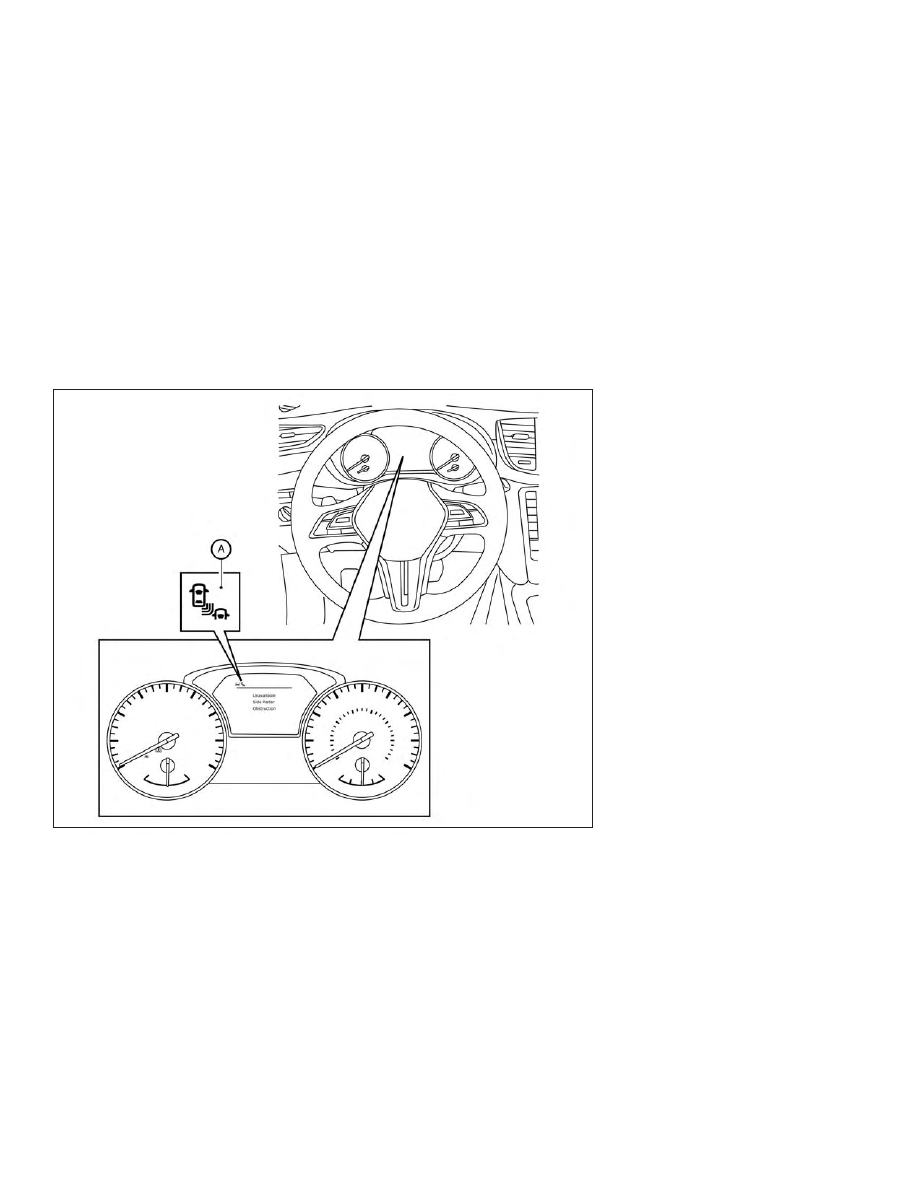

When radar blockage is detected, the system
will be deactivated automatically. The “Un-
available: Side Radar Obstruction” warning
message

will

appear

and

the

BSI/BSW/BCI/RCTA indicator (white) will
blink

䊊

A

in the vehicle information display.

The system is not available until the condi-
tions no longer exist.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog. The blocked condition
may also be caused by objects such as ice,
frost or dirt obstructing the radar sensors.

NOTE:

If the BSW system stops working, the RCTA
system (if so equipped) will also stop work-
ing.

Action to take:

When the above conditions no longer exist,
the system will resume automatically.

LSD3036

Starting and driving

5-51

Malfunction

If the BSW system malfunctions, it will turn
off automatically. The system malfunction
warning

message

with

the

BSI/BSW/BCI/RCTA indicator (orange) will
appear in the vehicle information display.

NOTE:

If the BSW system stops working, the RCTA
system (if so equipped) will also stop work-
ing.

Action to take:

Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the en-
gine off and restart the engine. If the mes-
sage continues to appear, have the system
checked. It is recommended that you visit an
INFINITI retailer for this service.

SYSTEM MAINTENANCE

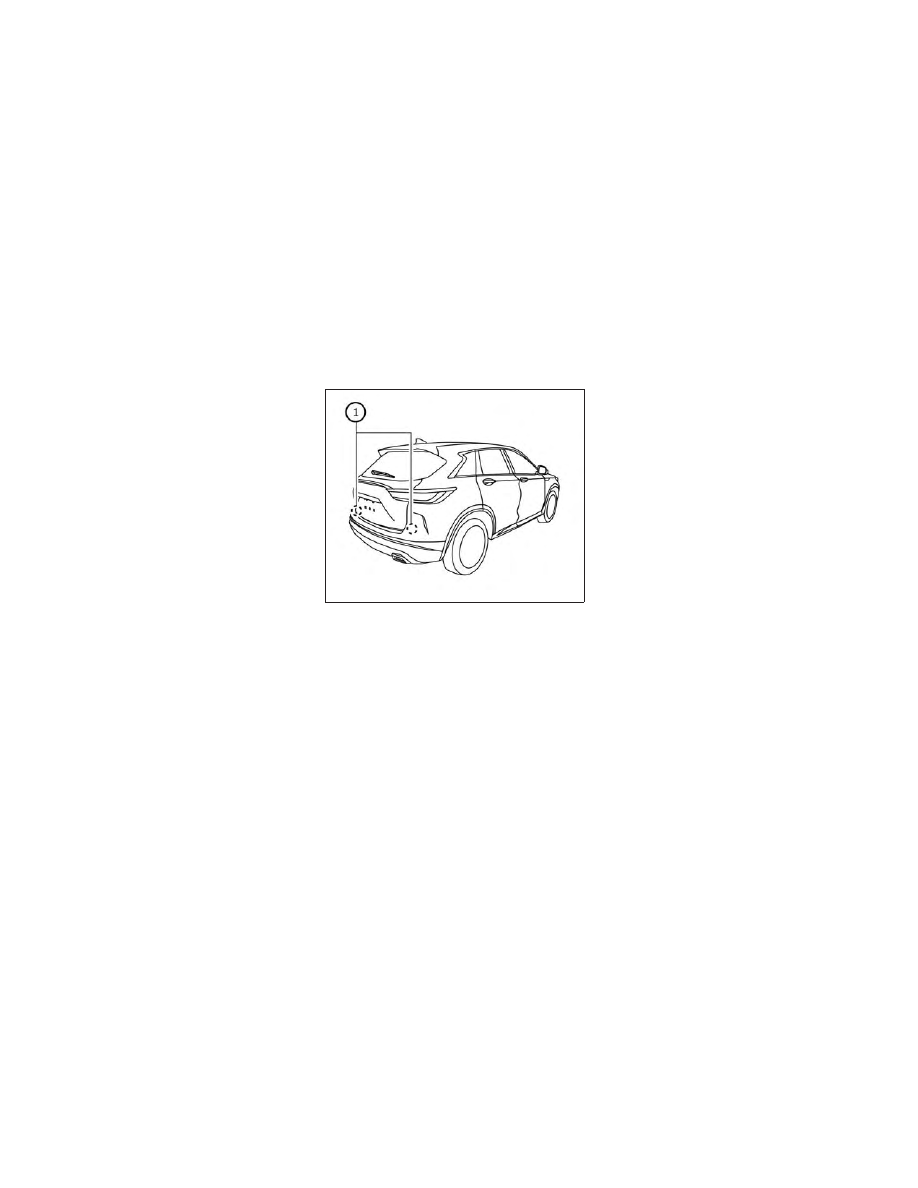

The two radar sensors

䊊

1

for the BSW and

RCTA systems are located near the rear
bumper. Always keep the area near the radar
sensors clean.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

Check for and remove objects obstructing
the area around the radar sensors.

Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors. It is recommended that you
visit an INFINITI retailer if the area around
the radar sensors is damaged due to a colli-
sion.

Radio frequency statement

For USA

FCC: OAYSRR3B

This device complies with part 15 of the FCC
Rules.

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired op-
eration.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

LSD2920

5-52

Starting and driving

For Canada

Applicable law: Canada 310

This device complies with industry Canada
licence-exempt RSS standard(s).

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired op-
eration of the device.

Frequency bands: 24.05–24.25GHz

Output power: less than 20 milliwatts

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BSI system could
result in serious injury or death.

∙ The BSI system is not a replacement for

proper driving procedure and is not de-
signed to prevent contact with vehicles
or objects. When changing lanes, always
use the side and rear mirrors and turn and
look in the direction you will move to en-
sure it is safe to change lanes. Never rely
solely on the BSI system.

∙ There is a limitation to the detection ca-

pability of the radar or the sonar. Not
every moving object or vehicle will be de-
tected. Using the BSI system under some
road, ground, lane marker, traffic or
weather conditions could lead to im-
proper system operation. Always rely on
your own operation to avoid accidents.

The BSI system helps alert the driver of other
vehicles in adjacent lanes when changing
lanes and helps assist the driver to return the
vehicle to the center of the traveling lane.

The BSI system uses radar sensors

䊊

2

in-

stalled near the rear bumper to detect other
vehicles in an adjacent lane. In addition to the
radar sensors, the BSI system uses a camera

䊊

1

installed behind the windshield to monitor

the lane markers of your traveling lane.

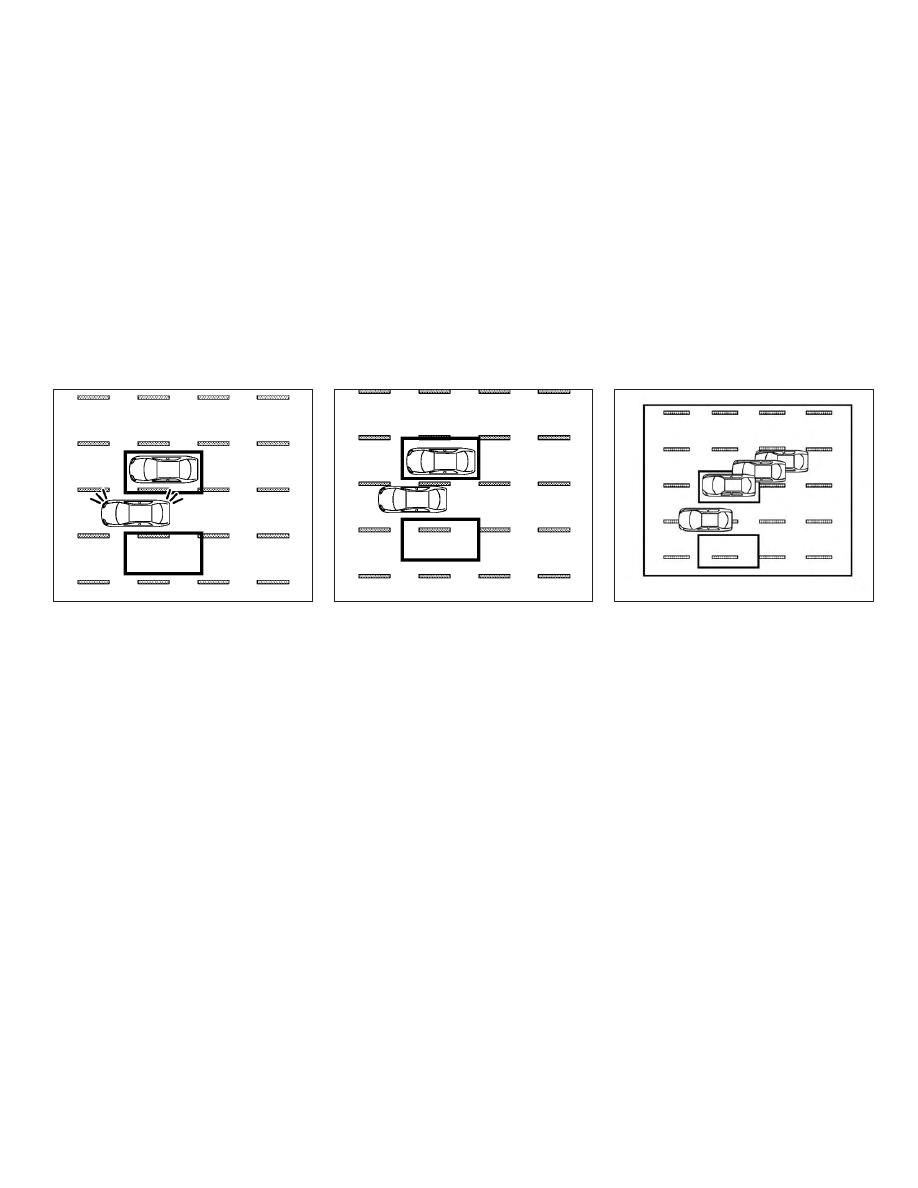

The radar sensors can detect vehicles on ei-
ther side of your vehicle within the detection
zone shown as illustrated. This detection
zone starts from the outside mirror of your
vehicle and extends approximately 10 ft
(3.0 m) sideways.

LSD2924

BLIND SPOT INTERVENTION® (BSI)
(if so equipped)

Starting and driving

5-53

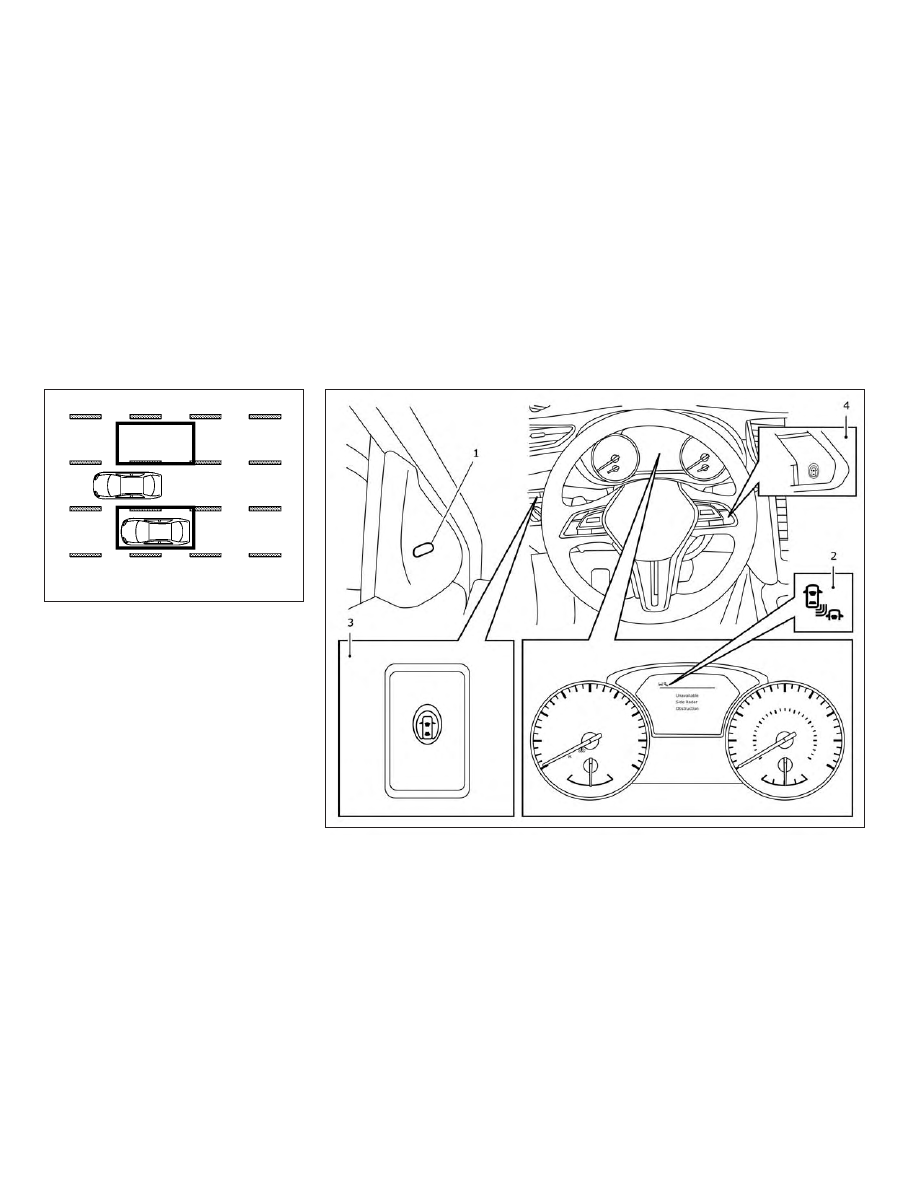

Detection zone

SSD1030

LSD3142

5-54

Starting and driving

1. Side indicator light

2. BSI/BSW/BCI/RCTA indicator light

3. Dynamic driver assistance switch (for

models without ProPILOTAssist)

4. ProPILOT Assist switch (for vehicles

with ProPILOT Assist)

BSI SYSTEM OPERATION

The BSI system operates above approxi-
mately 37 mph (60 km/h).

If the radar sensors detect a vehicle in the
detection zone, the side indicator light

䊊

1

illuminates.

If the turn signal is then activated, the system
chimes (twice) and the side indicator light
flashes. The side indicator light continues to
flash until the detected vehicle leaves the
detection zone.

If the BSI system is on and your vehicle ap-
proaches a lane marker while another vehicle
is in the detection zone, the system chimes
(three times) and the side indicator light
flashes. The BSI system activates to help re-
turn the vehicle back to the center of the
driving lane. The BSI system operates regard-
less of turn signal usage.

NOTE:

∙ BSI warning and system application will

only be activated if the side indicator
light is already illuminated when your
vehicle approaches a lane marker. If an-
other vehicle comes into the detection
zone after your vehicle has crossed a lane
marker, no BSI warning or system appli-
cation will be activated. For additional
information, refer to “BSI driving situa-
tions” in this section.

∙ The BSI system is typically activated

earlier than the Lane Departure Preven-
tion (LDP) system when your vehicle is
approaching a lane marker.

The BSI system turns on when the dynamic
driver assistance switch (for models without
ProPILOT Assist) or the ProPILOT Assist
switch (for models with ProPILOT Assist) on
the steering wheel is pushed when the “Blind
Spot Intervention” is enabled in the “Driver
Assistance” menu in the lower display. The
BSI ON indicator light on the instrument
panel illuminates when the BSI system is
turned on.

The BSI system provides a chime and turns on
or flashes the side indicator light even if the
BSW system is off.

Starting and driving

5-55

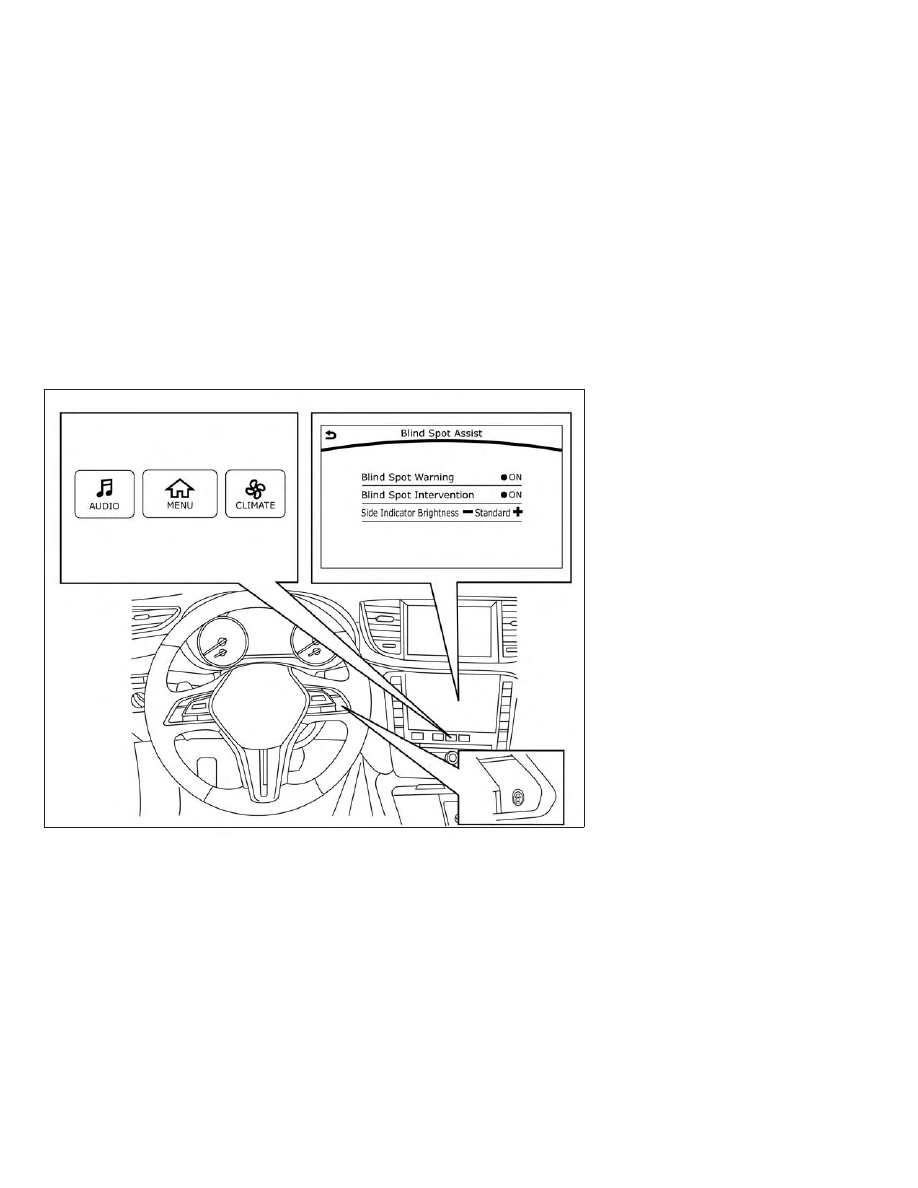

HOW TO ENABLE/DISABLE THE
BSI SYSTEM

When the BSI system is enabled in the lower
display, the system can be turned off tempo-
rarily by pushing the dynamic driver assis-
tance switch (for models without ProPILOT
Assist) or the ProPILOT Assist switch (for
models with ProPILOT Assist) on the steer-
ing wheel.

Perform the following steps to enable or dis-
able the BSI system:

1. Press the MENU button below the lower

display screen.

2. Select “Driver Assistance.”

3. Select “Blind Spot Assist.”

4. Select “ON” to turn the “Blind Spot Inter-

vention” system on or off.

∙ Select the “-” or the “+” to change the

“Side Indicator Brightness” and set it to
either “Standard”, “Bright” or “Dark.”

LSD3143

5-56

Starting and driving

BSI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BSI system. Failure to operate the ve-
hicle in accordance with these system limi-
tations could result in serious injury or
death.

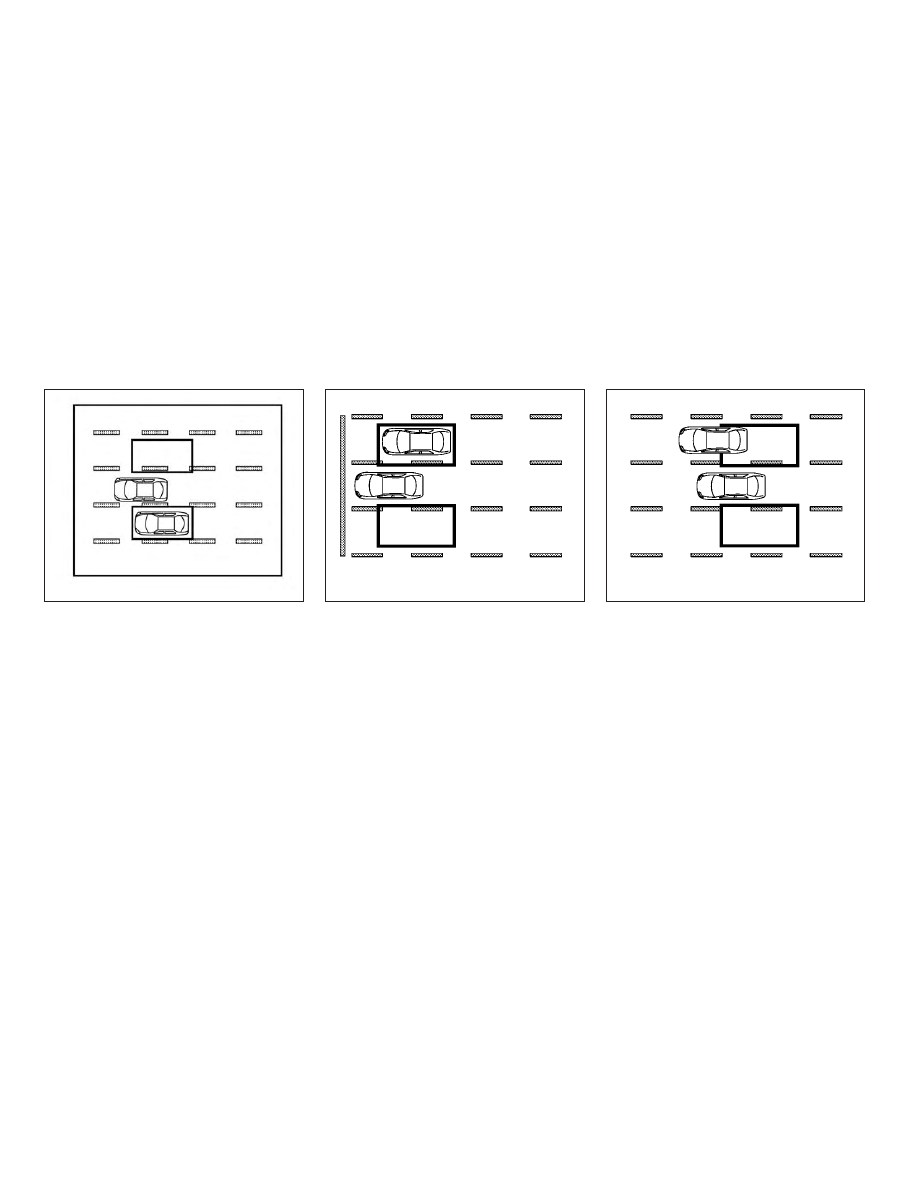

∙ The BSI system cannot detect all vehicles

under all conditions.

∙ The radar sensors may not be able to de-

tect and activate BSI when certain ob-
jects are present such as:

– Pedestrians, bicycles, or animals.

– Vehicles such as motorcycles, low

height vehicles, or high ground clear-
ance vehicles.

– Oncoming vehicles.

– Vehicles remaining in the detection

zone when you accelerate from a stop.
For additional information, refer to
“BSI driving situations” in this section.

– A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle. For additional
information, refer to “BSI driving situ-
ations” in this section.

– A vehicle approaching rapidly from

behind. For additional information,
refer to “BSI driving situations” in this
section.

– A vehicle which your vehicle overtakes

rapidly. For additional information,
refer to “BSI driving situations” in this
section.

– A vehicle that passes through the de-

tection zone quickly.

– When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are trav-
eling close together.

∙ The radar sensors’ detection zone is de-

signed based on a standard lane width.
When driving in a wider lane, the radar
sensors may not detect vehicles in an ad-
jacent lane. When driving in a narrow
lane, the radar sensors may detect ve-
hicles driving two lanes away.

∙ The radar sensors are designed to ignore

most stationary objects; however, ob-
jects such as guardrails, walls, foliage and
parked vehicles may occasionally be de-
tected. This is a normal driving condition.

∙ The following conditions may reduce the

ability of the radar to detect other
vehicles:

– Severe weather

– Road spray

– Ice/frost/dirt build-up on the vehicle

∙ Do not attach stickers (including trans-

parent material), install accessories or
apply additional paint near the radar sen-
sors. These conditions may reduce the
ability of the radar to detect other
vehicles.

∙ The camera may not detect lane markers

in the following situations and the BSI
system may not operate properly:

– On roads where there are multiple

parallel lane markers; lane markers
that are faded or not painted clearly;
yellow painted lane markers; non-
standard lane markers; lane markers
covered with water, dirt, snow, etc.

– On roads where discontinued lane

markers are still detectable.

– On roads where there are sharp

curves.

Starting and driving

5-57

– On roads where there are sharply con-

trasting objects, such as shadows,
snow, water, wheel ruts, seams or
lines remaining after road repairs.

– On roads where the traveling lane

merges or separates.

– When the vehicle’s traveling direction

does not align with the lane markers.

– When traveling close to the vehicle in

front of you, which obstructs the lane
camera unit detection range.

– When rain, snow or dirt adheres to the

windshield in front of a lane camera
unit.

– When the headlights are not bright

due to dirt on the lens or if aiming is
not adjusted properly.

– When strong light enters a lane cam-

era unit (e.g., light directly shines on
the front of the vehicle at sunrise or
sunset).

– When a sudden change in brightness

occurs (e.g., when the vehicle enters or
exits a tunnel or under a bridge).

∙ Do not use the BSI system under the fol-

lowing conditions because the system
may not function properly:

– During bad weather (e.g., rain, fog,

snow, etc.).

– When driving on slippery roads, such

as on ice or snow, etc.

– When driving on winding or uneven

roads.

– When there is a lane closure due to

road repairs.

– When driving in a makeshift lane.

– When driving on roads where the lane

width is too narrow.

– When driving with a tire that is not

within normal tire conditions (e.g., tire
wear, low tire pressure, installation of
spare tire, tire chains, nonstandard
wheels).

– When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

∙ Do not use the BSI system when towing a

trailer.

∙ Excessive noise (e.g., audio system vol-

ume, open vehicle window) will interfere
with the chime sound, and it may not be
heard.

5-58

Starting and driving

BSI DRIVING SITUATIONS

Another vehicle approaching from
behind

Illustration 1: The side indicator light illumi-
nates if a vehicle enters the detection zone
from behind in an adjacent lane.

However, if the overtaking vehicle is traveling
much faster than your vehicle, the indicator
light may not illuminate before the detected
vehicle is beside your vehicle. Always use the
side and rear mirrors and turn and look in the
direction your vehicle will move to ensure it is
safe to change lanes.

Illustration 2: If the driver activates the turn
signal then the system chimes a sound (twice)
and the side indicator light flashes.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the side
indicator light will flash but no chime will
sound when the other vehicle is detected.

Illustration 1 – Approaching from behind

SSD1026

Illustration 2 – Approaching from behind

SSD1031

Starting and driving

5-59

Illustration 3: If the BSI system is on and your
vehicle is approaching a lane marker and a
vehicle is in the detection zone, the system
chimes a sound (three times), and the side
indicator light flashes. Then the BSI system
slightly applies the brakes on one side to help
return the vehicle back to the center of the
driving lane.

NOTE:

Illustration 4: If you accelerate from a stop
with a vehicle in the detection zone, the
other vehicle may not be detected.

Overtaking another vehicle

Illustration 5: The side indicator light illumi-
nates if you overtake a vehicle and that ve-
hicle stays in the detection zone for approxi-
mately 3 seconds.

The radar sensors may not detect slower
moving vehicles if they are passed quickly.

Illustration 3 – Approaching from behind

LSD2048

Illustration 4 – Accelerate from a stop

SSD1032

Illustration 5 – Overtaking another vehicle

SSD1033

5-60

Starting and driving

Illustration 6: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the system chimes a sound (twice)
and the side indicator light flashes.

Illustration 7: If the BSI system is on and your
vehicle approaches a lane marker while an-
other vehicle is in the detection zone the sys-
tem chimes a sound (three times) and the side
indicator light flashes. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

Illustration 6 – Overtaking another vehicle

SSD1034

Illustration 7 – Overtaking another vehicle

LSD2072

Starting and driving

5-61

NOTE:

Illustration 8: When overtaking several ve-
hicles in a row, the vehicles after the first
vehicle may not be detected if they are trav-
eling close together.

Entering from the side

Illustration 9: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

NOTE:

The radar sensors may not detect a vehicle
which is traveling at about the same speed as
your vehicle when it enters the detection
zone.

Illustration 8 – Overtaking several vehicles

SSD1036

Illustration 9 – Entering from the side

LSD2050

5-62

Starting and driving

Illustration 10: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the side indicator light flashes and
a chime will sound twice.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the side
indicator light will flash but no chime will
sound when another vehicle is detected.

Illustration 11: If the BSI system is on and
your vehicle approaches the lane marker
while another vehicle is in the detection zone,
the side indicator light flashes and a chime
will sound three times. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

NOTE:

∙ Illustration 12: The BSI system will not

operate if your vehicle is on a lane marker
when another vehicle enters the detec-
tion zone. In this case, only the BSW sys-
tem operates.

∙ BSI braking will not operate or will stop

operating and only a warning chime will
sound under the following conditions:

– When the brake pedal is depressed.

– When the vehicle is accelerated dur-

ing BSI system operation.

Illustration 10 – Entering from the side

SSD1038

Illustration 11 – Entering from the side

SSD1094

Illustration 12 – Entering from the side

LSD2051

Starting and driving

5-63
