WARNING

∙ Failure to follow the warnings and in-

structions for proper use of the Moving
Object Detection system could result in
serious injury or death.

∙ The MOD system is not a substitute for

proper vehicle operation and is not de-
signed to prevent contact with objects
surrounding the vehicle. When maneu-
vering, always use the outside mirrors
and rearview mirror and turn and check
the surroundings to ensure it is safe to
maneuver.

∙ The system is deactivated at speeds

above 6 mph (10 km/h). It is reactivated
at lower speeds.

∙ The MOD system is not designed to de-

tect surrounding stationary objects.

The MOD system can inform the driver of
moving objects near the vehicle when back-
ing out of garages, maneuvering in parking
lots and in other such instances.

The MOD system detects moving objects by
using image processing technology on the
image shown in the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:

∙ When the shift lever is in the R (Reverse)

position. When activating the Around
View® Monitor, the guide lines, the icons
and the messages may not be displayed
immediately.

∙ When

the

CAMERA

button

is

pressed to activate the camera view on
the display.

∙ When vehicle speed decreases below ap-

proximately 6 mph (10 km/h) and the
camera screen is shown in the upper dis-
play.

The MOD system operates in the following
conditions when the camera view is dis-
played:

∙ When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is
stopped, the MOD system detects mov-
ing objects in the bird’s-eye view. The
MOD system will not operate if the out-
side mirrors are moving in or out, in the
stowed position, or if either front door is
opened.

Front and bird’s-eye views

LHA4572

4-30

Monitor, climate, audio, phone and voice recognition systems

∙ When the shift lever is in the D (Drive)

position and the vehicle speed is below
approximately 6 mph (10 km/h), the
MOD system detects moving objects in
the front view or front-wide view.

∙ When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 6 mph (10 km/h), the
MOD system detects moving objects in
the rear view or rear-wide view. When
activating the Around View® Monitor,
the guide lines, the icons and the mes-
sages may not be displayed immediately.
The MOD system will not operate if the
liftgate is open.

The MOD system does not detect moving
objects in the front-side view. The MOD icon
is not displayed on the screen when in this
view.

NOTE:

If the vehicle is equipped with Backup Colli-
sion Intervention (BCI) system, a “

” key

䊊

5

may be displayed on the Around View®

Monitor screen when the shift lever is in the
R (Reverse) position. When activating the
Around View® Monitor, the guide lines, the
icons and the messages may not be displayed
immediately. For additional information, re-
fer to “Backup Collision Intervention (BCI)”
in the “Starting and driving” section of this
manual.

Front-wide view

LHA4275

Rear and bird’s-eye views

LHA4560

Rear and front-side views

LHA4561

Monitor, climate, audio, phone and voice recognition systems

4-31

When the MOD system detects moving ob-
jects near the vehicle, a yellow frame will be
displayed on the view where the objects are
detected. While the MOD system continues
to detect moving objects, the yellow frame
continues to be displayed.

NOTE:

While the sonar/BCI chime (if so equipped) is
beeping, the MOD system does not chime.
In the bird’s-eye view, the yellow frame

䊊

1

is

displayed on each camera image (front, rear,
right, left) depending on where moving ob-
jects are detected.

The yellow frame

䊊

2

is displayed on each

view in the front view and rear view modes.

A blue MOD icon

䊊

3

is displayed in the view

where the MOD system is operative. A gray
MOD icon is displayed in the view where the
MOD system is not operative.

If the MOD system is turned off, the MOD
icon

䊊

3

is not displayed.

Rear-wide view

LHA4562

4-32

Monitor, climate, audio, phone and voice recognition systems

TURNING MOD ON AND OFF

1. Press the Menu button beneath the

lower display.

2. Select the “Settings” key

3. Select the “Camera/Sonar’ key

4. Select the “Camera” key

5. Select “Moving Object Detection” on the

menu screen to switch between ON and
OFF.

You can also turn MOD on and off by touch-
ing the “

” key

䊊

4

on the upper display.

When the sonar or MOD system is com-
pletely turned off from the setting menu, the
“

” or “MOD” will disappear from the

“

” key. The “

” key will disappear

from the screen when both of the systems
are completely turned off from the setting
menu.
MOD Volume:
Select either the “+” or “-” key on the menu
screen to adjust the volume level of the MOD
warning sound.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
MOD. Failure to operate the vehicle in ac-
cordance with these system limitations
could result in serious injury or death.

∙ Do not use the MOD system when tow-

ing a trailer. The system may not function
properly.

∙ Excessive noise (for example, audio sys-

tem volume or open vehicle window) will
interfere with the chime sound, and it
may not be heard.

∙ The MOD system performance will be

limited according to environmental con-
ditions and surrounding objects such as:

– When there is low contrast between

background and the moving objects.

– When there is a blinking source of

light.

– When strong light such as another ve-

hicle’s headlight or sunlight is present.

– When camera orientation is not in its

usual position, such as when a mirror is
folded.

– When there is dirt, water drops or

snow on the camera lens.

– When the position of the moving ob-

jects in the display is not changed.

∙ The MOD system might detect flowing

water droplets on the camera lens, white
smoke from the muffler, moving shad-
ows, etc.

∙ The MOD system may not function prop-

erly depending on the speed, direction,
distance or shape of the moving objects.

∙ If your vehicle sustains damage to the

parts where the camera is installed, leav-
ing it misaligned or bent, the sensing zone
may be altered and the MOD system may
not detect objects properly.

∙ When the temperature is extremely high

or low, the screen may not display objects
clearly. This is not a malfunction.

NOTE:

The blue MOD icon will change to orange if
one of the following has occurred:

∙ When the system is malfunctioning.

∙ When

the

component

temperature

reaches a high level (icon will blink).

Monitor, climate, audio, phone and voice recognition systems

4-33

∙ When the Rear View camera has de-

tected a blockage (icon will blink).

If the icon light continues to illuminate or-
ange, have the MOD system checked. It is
recommended that you visit an INFINITI re-
tailer for this service.

SYSTEM MAINTENANCE

CAUTION

∙ Do not use alcohol, benzine or thinner to

clean

the

camera.

This

will

cause

discoloration.

∙ Do not damage the camera as the moni-

tor screen may be adversely affected.

If dirt, rain or snow accumulates on any of the
cameras

䊊

1

, the MOD system may not oper-

ate properly. Clean the camera by wiping
with a cloth dampened with a diluted mild
cleaning agent and then wiping with a dry
cloth.

LHA4554

4-34

Monitor, climate, audio, phone and voice recognition systems

Adjust air flow direction for the center vents

䊊

1

, driver’s and passenger’s side vents

䊊

2

,

rear console vents

䊊

3

, by moving the vent

slide and/or vent assemblies.

Open or close the vents using the dial. Move
the dial toward the

to open the vents or

toward the

to close them.

LHA4575

VENTS

Monitor, climate, audio, phone and voice recognition systems

4-35

1.

Lower touch-screen display (lower
display)

2.

Temperature control increase

button (passenger’s side)

3.

Temperature control decrease

button (passenger’s side)

4.

Air recirculation button

5.

Front defroster button

6.

Rear window and outside mir-

ror (if so equipped) defroster switch

7.

ON-OFF button

8.

CLIMATE button

9.

MENU button

10.

Manual air flow control button

11.

Fan speed decrease button

12.

Fan speed increase button

13. AUTO button
14.

Temperature control decrease

button (driver’s side)

15.

Temperature control increase

button (driver’s side)

WARNING

∙ The air conditioner cooling function op-

erates only when the engine is running.

∙ Do not leave children or adults who

would normally require the assistance of
others alone in your vehicle. Pets should
also not be left alone. They could acciden-
tally injure themselves or others through
inadvertent operation of the vehicle.
Also, on hot, sunny days, temperatures in
a closed vehicle could quickly become
high enough to cause severe or possibly
fatal injuries to people or animals.

∙ Do not use the recirculation mode for

long periods as it may cause the interior
air to become stale and the windows to
fog up.

LHA4574

HEATER AND AIR CONDITIONER
(automatic)

4-36

Monitor, climate, audio, phone and voice recognition systems

Start the engine and operate the controls to
activate the air conditioner.

NOTE:

∙ Odors from inside and outside the vehicle

can build up in the air conditioner unit.
Odor can enter the passenger compart-
ment through the vents.

∙ When parking, set the heater and air con-

ditioner controls to turn off air recircula-
tion to allow fresh air into the passenger
compartment. This should help reduce
odors inside the vehicle.

AUTOMATIC OPERATION

Press the AUTO button to set the automatic
control mode that keeps the air distribution,
temperature and the fan speed automati-
cally.

Cooling and/or dehumidified
heating (AUTO)

This mode may be used all year round as the
system automatically works to keep a con-
stant temperature. Air flow distribution, air
intake control, and fan speed are also con-
trolled automatically.

1. Press the

CLIMATE button on the

lower display menu. The CLIMATE
screen will display on the lower display.

2. Press the AUTO button on. (The indica-

tor on the button will illuminate and
AUTO will be displayed on the CLIMATE
screen.)

3. Press the

temperature con-

trol buttons on the driver’s side to set the
desired temperature.

∙ The temperature of the passenger com-

partment will be maintained automati-
cally. Air flow distribution, air intake con-
trol and fan speed are also controlled
automatically.

∙ A visible mist may be seen coming from

the vents in hot, humid conditions as the
air is cooled rapidly. This does not indi-
cate a malfunction.

Dehumidified defrosting or
defogging

1. Press the

front defroster button

on. (The indicator light on the button will
come on.)

2. Operate the

temperature

control buttons to set the desired tem-
perature.

∙ To quickly remove ice from the outside of

the windows, use the

fan speed

control button or the

key to set the

fan speed to maximum.

∙ As soon as possible after the windshield

is clean, press the AUTO button to return
to the automatic mode.

∙ When the

front defroster button is

pressed, the air conditioner will auto-
matically be turned on at outside tem-
peratures approximately 32°F (0°C) to
defog the windshield. The air recirculate
mode automatically turns off, allowing
outside air to be drawn into the passen-
ger compartment to further improve the
defogging performance.

Remote Engine Start with
Intelligent Climate Control (if so
equipped)

Vehicles equipped with automatic climate
controls and Remote Engine Start function
may go into automatic heating or cooling
mode when Remote Engine Start is activated
depending on outside and cabin tempera-

Monitor, climate, audio, phone and voice recognition systems

4-37

tures. During this period, the climate control
display and buttons will be inoperable until
the ignition switch is turned on. In Remote
Engine Start defrosting mode, the rear win-
dow defroster, heated seat (if so equipped)
and heated steering wheel (if so equipped)
may be activated automatically. In Remote
Engine Start cooling mode, the climate con-
trolled seat (if so equipped) may be activated
automatically.

Voice Recognition logic (if so
equipped)

When the climate control system is on, the
fan speed may be automatically lowered so
that commands are more easily recognized.
Fan speed can be adjusted using the

fan

speed decrease and

increase buttons, if

desired.

MANUAL OPERATION

Fan speed control

Press the

fan speed increase and

fan speed decrease buttons to manually con-
trol the fan speed. Fan speed can also be

controlled by touching the

or

keys

on the lower display.
Press the AUTO button to return to auto-
matic control of the fan speed.

Temperature control

Press the

temperature control

buttons up or down to set the desired tem-
perature.
The temperature can be set within the fol-
lowing range:

∙ For U.S.: 60 to 90ºF (16 to 32ºC)

∙ For Canada: 64 to 90ºF (18 to 32ºC)

Air recirculation

Press the

air recirculation button to re-

circulate interior air inside the vehicle.
The

indicator light on the button will

come on.
The air recirculation cannot be activated
when the air conditioner is in the

front

defrosting mode.
When the outside temperature exceeds 70°F
(21°C), the air conditioning system may de-
fault to air recirculation mode automatically
to reduce overall power consumption. To exit
air recirculation mode, deselect the

air

recirculation button (indicator will turn off) to
enter fresh air mode.

Automatic intake air control

In the AUTO mode, the intake air will be
controlled automatically. To manually control
the intake air, press the

air recirculation

button. To return to the automatic control
mode, press and hold the

air recircula-

tion button for about 2 seconds. The indica-
tor light will flash twice, and then the intake
air will be controlled automatically.

Air flow control

Press the

button to manually control

air flow. Pressing the button repeatedly will
cycle through the available modes and dis-
play the corresponding icon on the lower dis-
play. Air flow can also be controlled by touch-
ing the

key on the lower display:

—

Air flows from center and side
vents.

—

Air flows from center and side
vents and foot outlets.

—

Air flows mainly from foot
outlets.

—

Air flows from defroster and
foot outlets.

To turn system off

Press the ON-OFF button.

4-38

Monitor, climate, audio, phone and voice recognition systems

CLIMATE button

Press the

CLIMATE button to show the

CLIMATE screen on the lower display.

Rear window and outside mirror (if
so equipped) defroster switch

For additional information, refer to “Rear
window defroster, outside mirror defroster,
and wiper deicer (if so equipped) switch” in
the “Instruments and controls” section of this
manual.

OPERATING TIPS

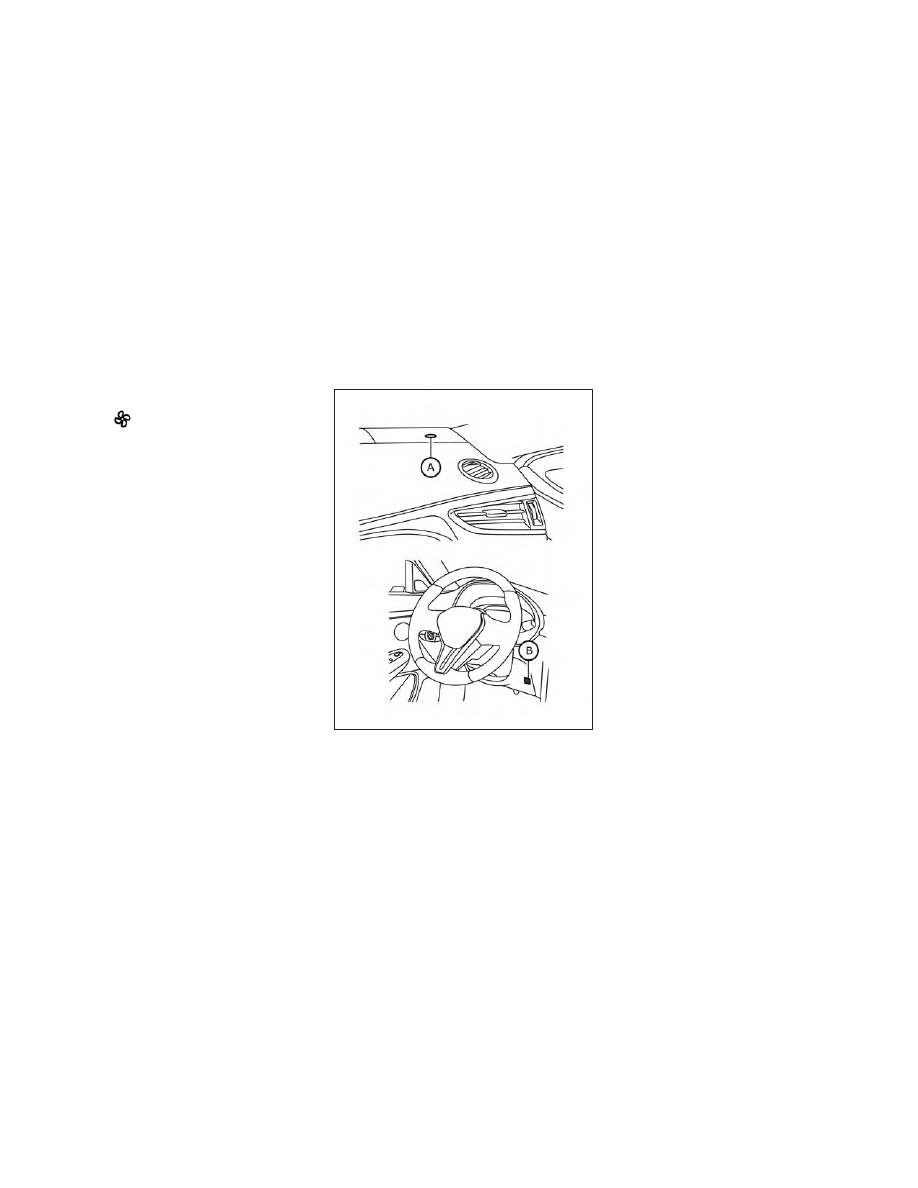

The sensors,

䊊

A

and

䊊

B

on the instrument

panel, help the system maintain a constant
temperature. Do not put anything on or
around these sensors.

∙ When the engine coolant temperature

and outside air temperature are low, the
air may flow from defroster or foot out-
lets to initialize automatic heating mode.
This is not a malfunction. After the cool-
ant temperature warms up, air will flow
normally from the foot outlets.

∙ A visible mist may be seen coming from

the ventilators in hot, humid conditions as
the air is cooled rapidly. This does not
indicate a malfunction.

LHA4686

Monitor, climate, audio, phone and voice recognition systems

4-39

CLIMATE SETTING SCREEN

Climate control settings can be changed on
the screen.

Available setting items may vary depending
on models and specifications.

Press the

CLIMATE button on the

lower display menu. The CLIMATE screen
will display on the lower display.

Heating (A/C off)

The air conditioner does not activate in this
mode. When you need to heat only, use this
mode.

1. Press the

CLIMATE button.

2. If the Climate system is off, press the

ON-OFF button to turn the system on.

3. If the

A/C indicator is on, touch

the

A/C key to turn the A/C off.

4. Press the

temperature con-

trol buttons on the driver’s side to set the
desired temperature.

∙ When in AUTO mode, the temperature of

the passenger compartment will be
maintained automatically. Air flow distri-
bution and fan speed are also controlled
automatically.

∙ Do not set the temperature lower than

the outside air temperature or the system
may not work properly.

∙ This procedure is not recommended if

windows fog up.

When the outside temperature decreases to
approximately 32°F (0°C), the A/C function
does not activate even if the

A/C indi-

cator light illuminates.

Air conditioning (A/C)

Touch the

A/C key to turn the A/C

mode on or off. Turn on the A/C mode for

effective cooling and dehumidifying. When
the A/C indicator light is on, the A/C mode is
on.

Sync mode setting

The driver’s, passenger’s and rear (if so
equipped) temperature setpoints can be syn-
chronized using the

SYNC key on the

lower display. When the key is touched, tem-
perature settings become synchronized and
the SYNC indicator turns on.

∙ If the driver’s side temperature buttons

are pressed, the driver’s side, passenger’s
side, and rear (if so equipped) tempera-
ture settings will update simultaneously.

∙ If the passenger’s side or rear (if so

equipped)

temperature

buttons

are

pressed, Sync mode will exit, the indicator
light will go off, and the temperature will
update based on the button pressed.
Driver’s side temperature will remain the
same until manually changed.

Steering wheel heater (if so
equipped)

Touch the

Steering Heater key on the

CLIMATE screen on the lower display to turn
the steering wheel heater on or off. When the
steering wheel heater is on, the indicator light
is on.

LHA4579

4-40

Monitor, climate, audio, phone and voice recognition systems

Automatic Climate Control System
(if so equipped)

The Automatic Climate Control System
keeps the air inside of the vehicle clean, using
the automatic air recirculation control with
the exhaust gas/outside odor detecting sen-
sor with ion control.

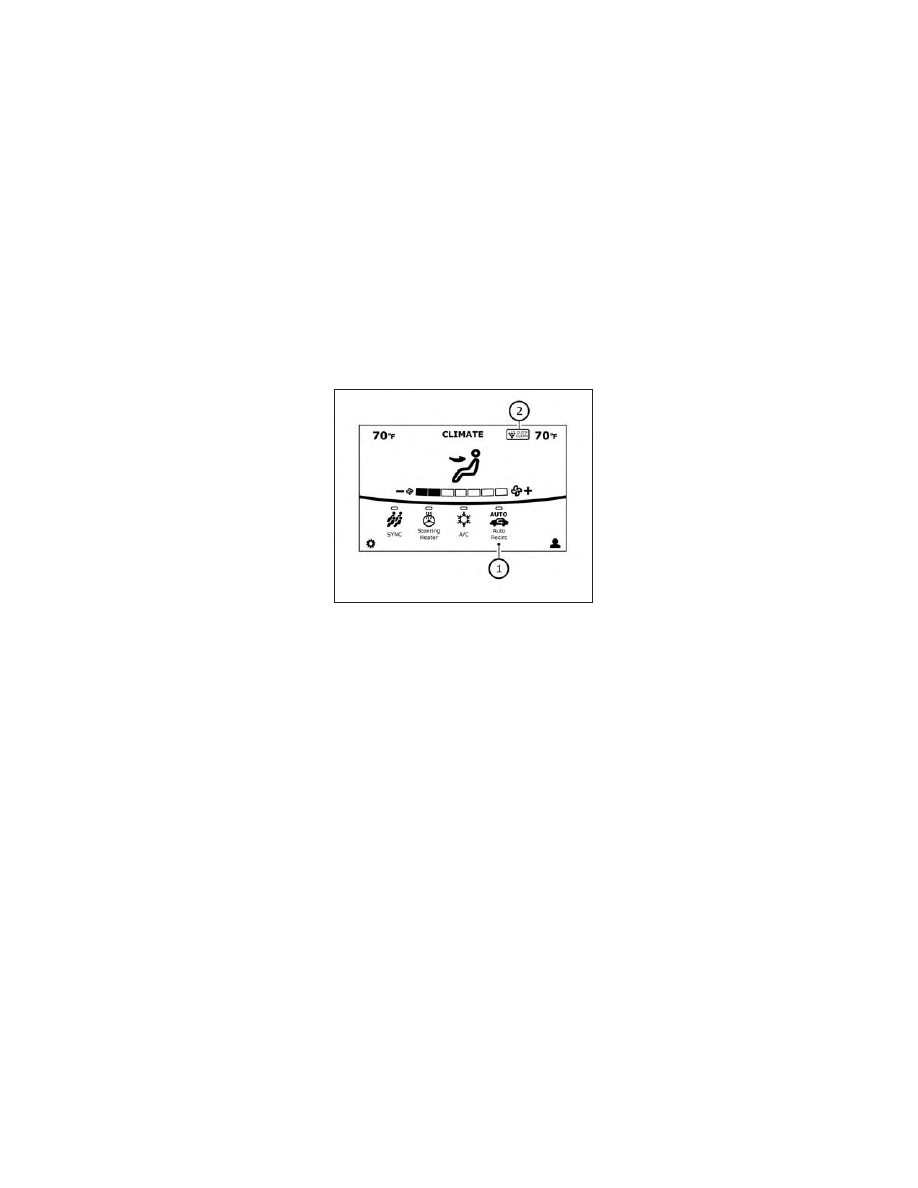

䊊

1

Auto Recirc key

Touch to turn on the automatic recirculation
mode.

䊊

2

Plasmacluster® icon

Indicates the Plasmacluster® ion emission
status.

Ion control:

The Automatic Climate Control System unit
generates highly concentrated Plasmaclus-
ter® ions into the air blown from the ventila-
tors to reduce odor absorbed into the interior
trim and to suppress airborne bacteria. The

high-density Plasmacluster®ions also have a
proven skin moisture preserving effect.

The Plasmacluster® icon on the CLIMATE
screen indicates the status of the Plasma-
cluster® ion emission from the system and
changes with the amount of the air flow.

Automatic air recirculation control with the
exhaust gas/outside odor detection sensor:

The Automatic Climate Control System
comes

with

an

exhaust

gas

detection/outside odor sensor. When the au-
tomatic air circulation control is activated, the
sensor detects odors outside the vehicle such
as pulp or chemicals, and exhaust such as
gasoline or diesel. When such odors or gases
are detected the display and the system au-
tomatically change from fresh air mode to the
recirculation mode.

When the automatic air recirculation is on, for
the first 5 minutes, the air recirculation mode
is selected to prevent dust, dirt, and pollen
from entering the vehicle and to clean the air
inside of the vehicle.

After 5 minutes, the sensor detects exhaust
gas and automatically alternates between
the air recirculation mode and the fresh air
mode.

LHA4580

Monitor, climate, audio, phone and voice recognition systems

4-41

The automatic air recirculation mode can be
activated under the following conditions.

∙ The air flow control is not in the front

defroster mode (the indicator light on
the

front defroster button is turned

off).

∙ The outside temperature is about 32°F

(0°C) or more.

REAR CLIMATE CONTROL (if so
equipped)

1.

Rear temperature display

2.

Rear temperature control in-

crease button

3.

Rear temperature control de-

crease button

You can adjust the climate control system for
rear seat passengers using the buttons on the
back of the console.

Press the

to increase the rear tempera-

ture.

Press the

to decrease the rear tem-

perature.
If front passengers touch the

SYNC key

on the CLIMATE screen, the rear tempera-
ture settings will synchronize with the driver’s
and passenger’s side settings.

Rear temperature switch (if so equipped)

LHA4582

4-42

Monitor, climate, audio, phone and voice recognition systems

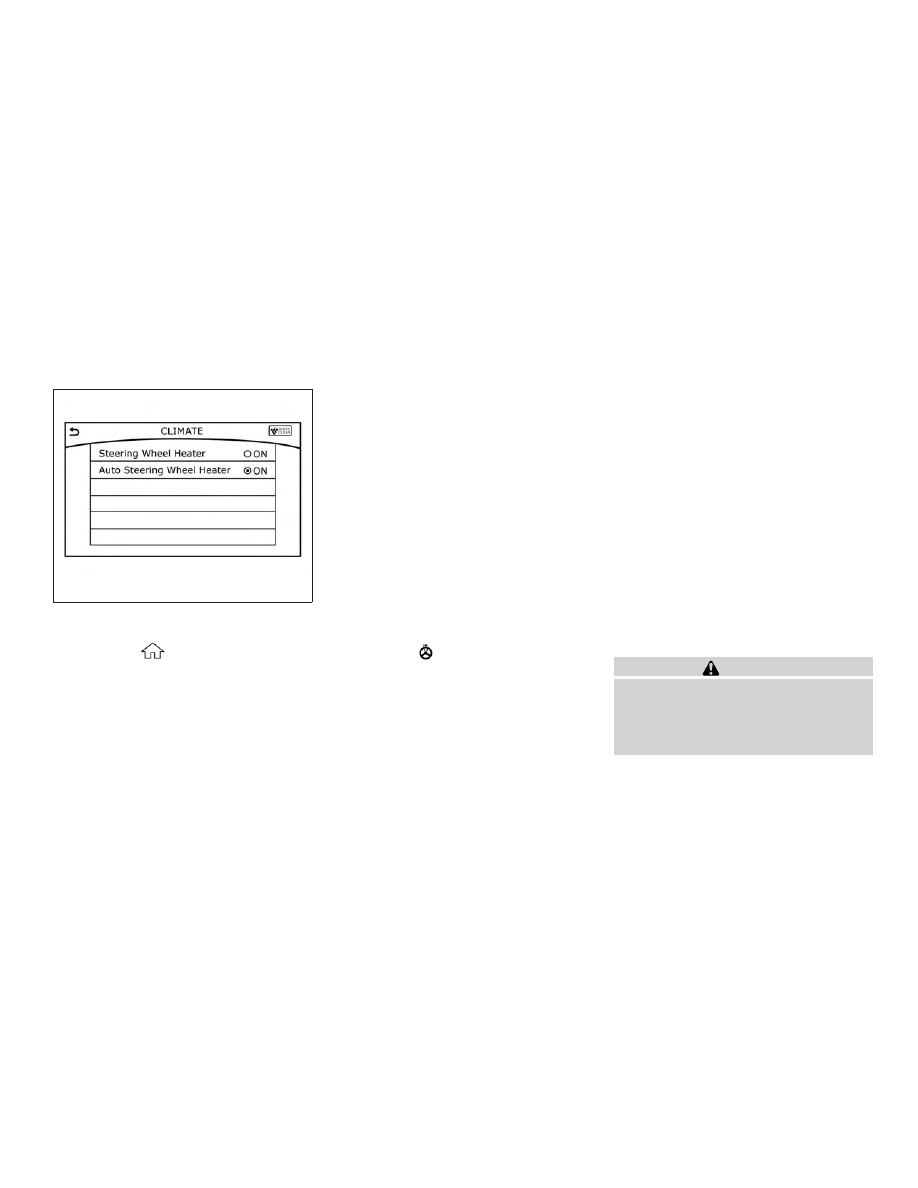

Heater and air conditioner settings can be
changed on the screen.

1. Press the

MENU button on the

lower display menu.

2. Using the arrow, tab over to the next

screen and touch the Settings key. Touch
the arrow again to get to the next screen
and touch Other.

3. Touch the CLIMATE key.

Available setting items may vary depending
on models and specifications.

Available settings

∙ Steering Wheel Heater

Touch to turn the steering wheel heater
on and off.

∙ Auto Steering Wheel Heater

The automatic control mode for the
steering-wheel heating can be turned on
and off. When the item is turned on, the
steering-wheel heating will turn on auto-
matically if the temperature inside the
vehicle compartment is low at the time
when the ignition switch is turned on.
Regardless of the temperature, the
steering-wheel heating will turn off after
30 minutes. If the steering-wheel heater
is

turned

on

or

off

manually

by

touching

on the CLIMATE screen,

the automatic steering-wheel heating
control mode will be canceled and will
return to the manual mode.

∙ If the surface temperature of the

steering-wheel is above the tempera-
ture within which the system is de-
signed to operate, the system will not
heat the steering-wheel. This is not a
malfunction.

The air conditioner system in your INFINITI
vehicle is charged with a refrigerant designed
with the environment in mind.
This refrigerant does not harm the earth’s
ozone layer.

Special charging equipment and lubricant is
required when servicing your INFINITI air
conditioner. Using improper refrigerants or
lubricants will cause severe damage to your
air conditioner system. For additional infor-
mation, refer to “Air conditioner system re-
frigerant and oil recommendations” in the
“Technical and consumer information” sec-
tion of this manual.

It is recommended that you visit an INFINITI
retailer for servicing your “environmentally
friendly” air conditioning system.

WARNING

The air conditioner system contains refrig-
erant under high pressure. To avoid per-
sonal injury, any air conditioner service
should be done only by an experienced
technician with proper equipment.

LHA4583

HEATER AND AIR CONDITIONER
SETTINGS

SERVICING AIR CONDITIONER

Monitor, climate, audio, phone and voice recognition systems

4-43

There are USB/iPod® charging ports located
in the 1st row on the inside of the console box
and in the 2nd row on the back of the center
console. These ports will charge compatible
devices.

NOTE:

The USB/iPod® charging ports will not op-
erate with the display screen. Only the USB
connection port located beneath the instru-
ment panel will operate USB/iPod® devices.

The vehicle is equipped with a shark fin an-
tenna and an antenna pattern is printed in-
side the rear window.

CAUTION

∙ Do not place metalized film near the rear

window glass or attach any metal parts
to it. This may cause poor reception or
noise.

∙ When cleaning the inside of the rear win-

dow, be careful not to scratch or damage
the rear window antenna. Lightly wipe
along the antenna with a dampened soft
cloth.

1st row

LHA4564

2nd row

LHA4565

USB/iPod® CHARGING PORTS

ANTENNA

4-44

Monitor, climate, audio, phone and voice recognition systems

When installing a CB, ham radio or car phone
in your vehicle, be sure to observe the follow-
ing precautions; otherwise, the new equip-
ment may adversely affect the engine control
system and other electronic parts.

WARNING

∙ A cellular phone should not be used for

any purpose while driving so full atten-
tion may be given to vehicle operation.
Some jurisdictions prohibit the use of cel-
lular phones while driving.

∙ If you must make a call while your vehicle

is in motion, the hands free cellular phone
operational

mode

is

highly

recom-

mended. Exercise extreme caution at all
times so full attention may be given to
vehicle operation.

∙ If you are unable to devote full attention

to vehicle operation while talking on the
phone, pull off the road to a safe location
and stop your vehicle.

CAUTION

∙ Keep the antenna as far away as possible

from the electronic control modules.

∙ Keep the antenna wire more than 8 in

(20 cm) away from the electronic control
system harnesses. Do not route the an-
tenna wire next to any harness.

∙ Adjust the antenna standing-wave ratio

as recommended by the manufacturer.

∙ Connect the ground wire from the CB ra-

dio chassis to the body.

∙ For additional information,, it is recom-

mended that you visit an INFINITI re-
tailer for servicing.

CAR PHONE OR CB RADIO

Monitor, climate, audio, phone and voice recognition systems

4-45
