LIC3800

2-22

Instruments and controls

LIC3929

Instruments and controls

2-23

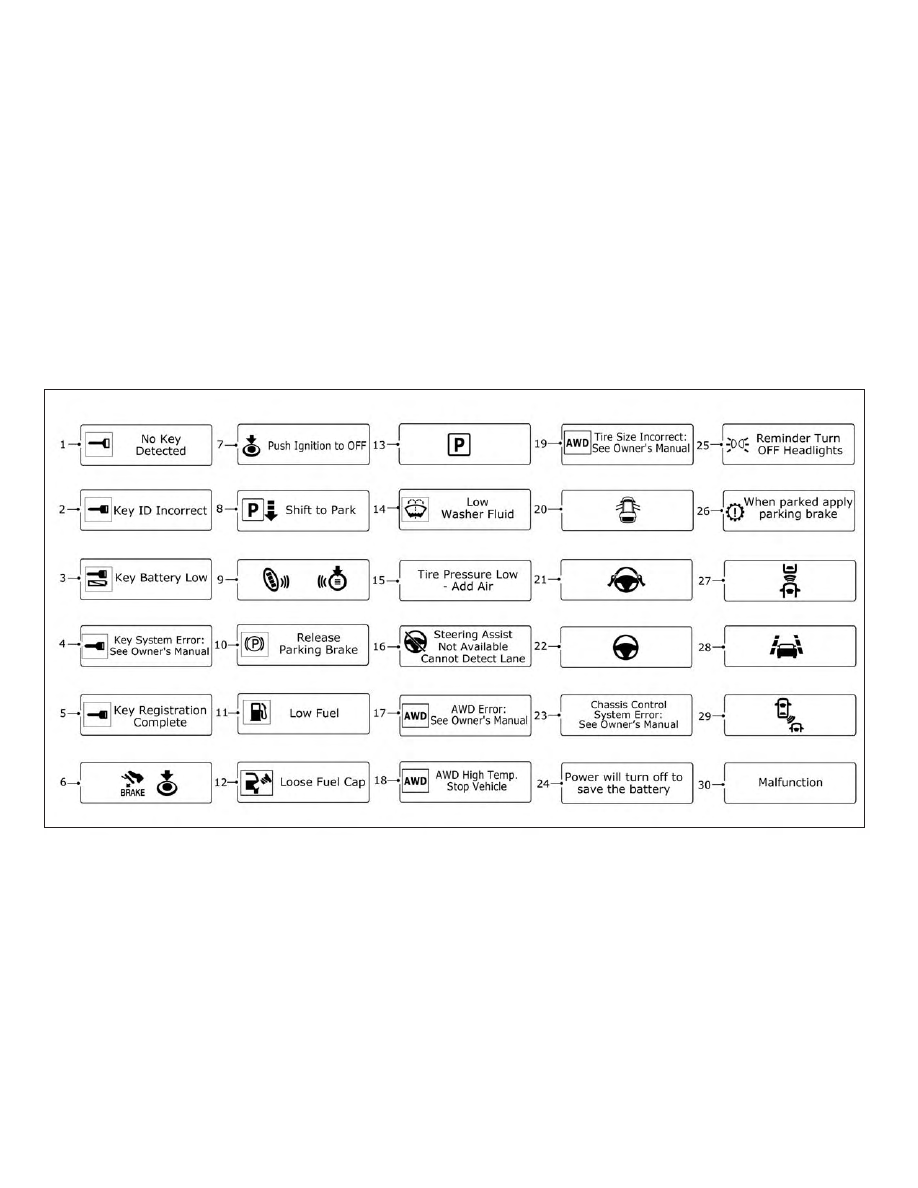

VEHICLE INFORMATION
DISPLAY WARNINGS AND
INDICATORS

1. No Key Detected

2. Key ID Incorrect

3. Key Battery Low

4. Key System Error: See Owner’s Manual

5. Key Registration Complete

6. Push brake and start switch to drive

7. Push Ignition to OFF

8. Shift to Park

9. Engine start operation for Intelligent Key

system (if I-Key battery level is low)

10. Release Parking Brake

11. Low Fuel

12. Loose Fuel Cap

13. Transmission Shift Position indicator

14. Low Washer Fluid

15. Tire Pressure Low - Add Air

16. Steering Assist Not Available: Cannot

Detect Lane (if so equipped)

17. AWD Error: See Owner’s Manual (if so

equipped)

18. AWD High Temp. Stop Vehicle (if so

equipped)

19. Tire Size Incorrect: See Owner’s Manual

(if so equipped)

20. Door Open

21. Steering Assist Alert (if so equipped)

22. Steering Assist status (if so equipped)

23. Chassis Control System Error: See Own-

er’s Manual

24. Power will turn off to save the battery

25. Reminder: Turn OFF Headlights

26. When parked apply parking brake

27. Predictive Forward Collision Warning

(PFCW) indicator (if so equipped)

28. Lane Departure Warning (LDW)/Lane

Departure Prevention (LDP) indicator (if
so equipped)

29. Blind Spot Intervention (BSI)/ Blind Spot

Warning (BSW)/ Backup Collision Inter-
vention (BCI) indicator (if so equipped)

30. Malfunction

31. Intelligent Cruise Control (ICC) indica-

tors (if so equipped)

32. Stop vehicle and Apply parking brake (if

so equipped)

33. INFINITI Drive Mode Selector indicators

34. Cruise control indicator

35. AFS System Error: See Owner’s Manual

(if so equipped)

36. Flat Tire — Visit dealer

37. Not Available: High Camera Temp (if so

equipped)

38. Unavailable: Side Radar Obstruction (if

so equipped)

39. Unavailable: High Accelerator Tempera-

ture (if so equipped)

40. Unavailable: Front Radar Blocked (if so

equipped)

41. System OFF (if so equipped)

42. Shipping Mode On Push Storage Fuse

43. CVT Error: See Owner’s Manual

44. Headlight System Error: See Owner’s

Manual (if so equipped)

2-24

Instruments and controls

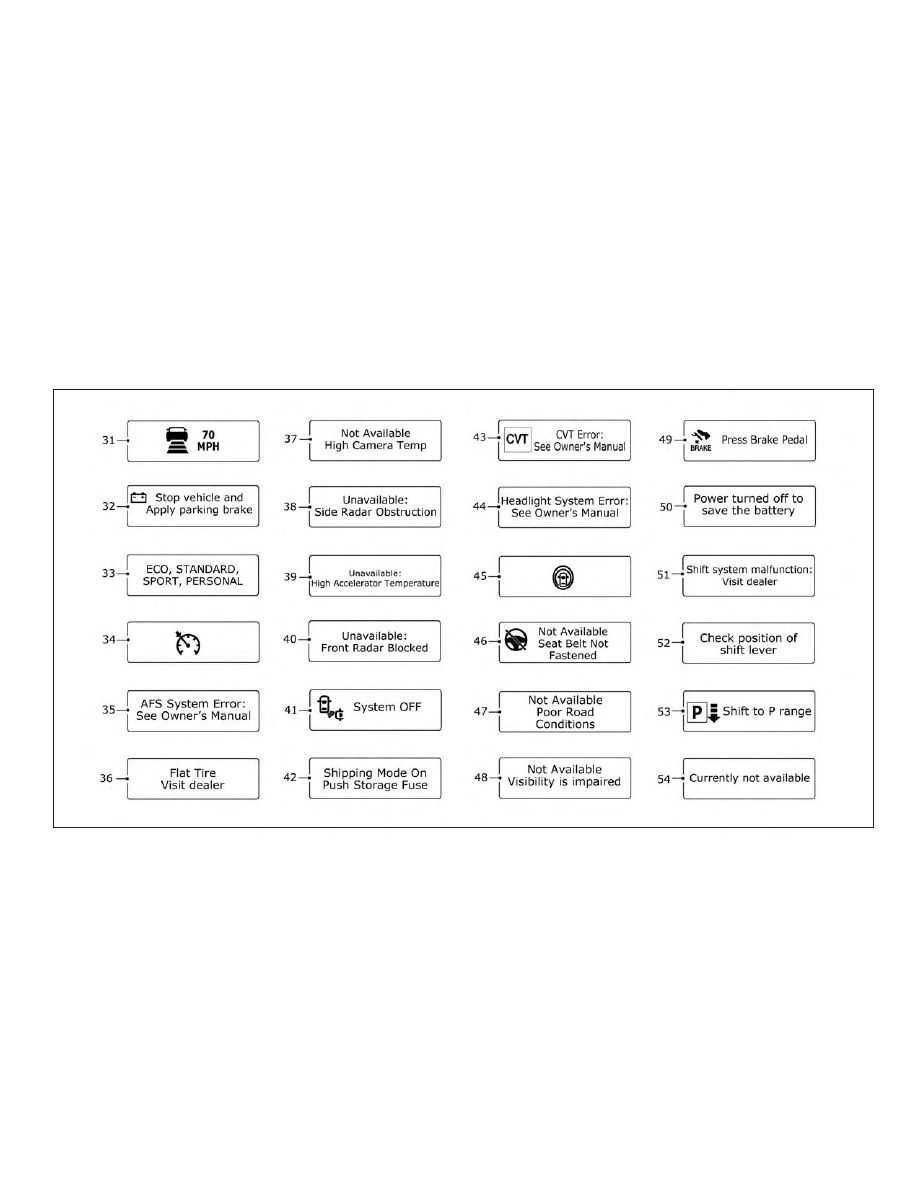

45. Distance Control Assist (DCA)/Blind

Spot Intervention (BSI)/Lane Departure
Prevention

(LDP)

indicator

(if

so

equipped)

46. Not Available: Seat Belt Not Fastened (if

so equipped)

47. Not Available: Poor Road Conditions (if

so equipped)

48. Not Available: Visibility is impaired (if so

equipped)

49. Press Brake Pedal (if so equipped)

50. Power turned off to save the battery

51. Shift system malfunction. Visit dealer

52. Check position of shift lever

53. Shift to P range

54. Currently not available

No Key Detected

This warning appears when the Intelligent
Key is left outside the vehicle with the ignition
switch in the ON position. Make sure the
Intelligent Key is inside the vehicle.

For additional information, refer to “INFINITI
Intelligent Key System” in the “Pre-driving
checks and adjustments” section of this
manual.

Key ID Incorrect

This warning appears when the ignition
switch is placed in the OFF position and the
Intelligent Key is not recognized by the sys-
tem. You cannot start the engine with an
unregistered key.

For additional information, refer to “INFINITI
Intelligent Key System” in the “Pre-driving
checks and adjustments” section of this
manual.

Key Battery Low

This indicator illuminates when the Intelligent
Key battery is running out of power.

If this indicator illuminates, replace the bat-
tery with a new one. For additional informa-
tion, refer to “Battery replacement” in the
“Do-it-yourself” section of this manual.

Key System Error: See Owner’s Manual

After the ignition switch is pushed to the ON
position, this light comes on for a period of
time and then turns off.

The Key System Error message warns of a
malfunction with the Intelligent Key system.
If the light comes on while the engine is
stopped, it may be impossible to start the
engine.

If the light comes on while the engine is run-
ning, you can drive the vehicle. However in
these cases, have the system checked. It is
recommended that you visit an INFINITI re-
tailer for this service.

Key Registration Complete

This appears when a new Intelligent Key is
registered to the vehicle.

Push brake and start switch to drive

This indicator appears when the shift lever is
in the P (Park) position.

This indicator also appears when the vehicle
has been started using the Remote Engine
Start (if so equipped) function.

This indicator means that the engine will start
by pushing the ignition switch with the brake
pedal depressed. You can start the engine
from any position of the ignition switch.

Push Ignition to OFF

After the Push Ignition to OFF warning illu-
minates, the warning will illuminate if the ig-
nition switch is placed in the Auto ACC posi-
tion when the shift lever is moved to the P
(Park) position.

Instruments and controls

2-25

To turn off the Push warning, place the igni-
tion switch in the ON position and then in the
LOCK position.

Shift to Park

This warning appears when the door is
opened while the shift lever is in positions
other than the P (Park) position.

If this warning illuminates, move the shift
lever to the P position.

Engine start operation for Intelligent Key
system (if I-Key battery level is low)

This indicator appears when the battery of
the Intelligent Key is low and when the Intel-
ligent Key system and the vehicle are not
communicating normally.

If this appears, touch the ignition switch with
the Intelligent Key while depressing the brake
pedal. For additional information, refer to
“INFINITI Intelligent Key battery discharge” in
the “Starting and driving” section of this
manual.

Release Parking Brake

This warning illuminates in the message area
of the vehicle information display when the
parking brake is set and the vehicle is driven.

Low Fuel

This warning illuminates when the fuel level in
the fuel tank is getting low. Refuel as soon as
it is convenient, preferably before the fuel
gauge reaches 0 (Empty). There will be a
small reserve of fuel in the tank when the fuel
gauge needle reaches 0 (Empty).

Loose Fuel Cap

This warning appears when the fuel-filler cap
is not tightened correctly after the vehicle has
been refueled. For additional information, re-
fer to “Fuel-filler cap” in the “Pre-driving
checks and adjustments” section of this
manual.

Transmission Shift Position indicator

This indicator shows the transmission shift
position.

Low Washer Fluid

This

warning

illuminates

when

the

windshield-washer fluid is at a low level. Add
windshield-washer fluid as necessary. For
additional information, refer to “Windshield-
washer fluid” in the “Do-it-yourself” section
of this manual.

Tire Pressure Low - Add Air

This warning appears when the low tire pres-
sure warning light in the meter illuminates
and low tire pressure is detected. The warn-
ing appears each time the ignition switch is
placed in the ON position as long as the low
tire pressure warning light remains illumi-
nated. If this warning appears, stop the ve-
hicle and adjust the tire pressures of all four
tires to the recommended COLD tire pres-
sure shown on the Tire and Loading Informa-
tion label. For additional information, refer to
“Low tire pressure warning light” in this sec-
tion and “Tire Pressure Monitoring System
(TPMS)” in the “Starting and driving” section
of this manual.

Steering Assist Not Available: Cannot De-
tect Lane (if so equipped)

This message may appear when the Steering
Assist system is engaged.

Under the following conditions, the Steering
Assist system is automatically canceled:

∙ When lane markers in the traveling lane

cannot be correctly detected for a period
of time due to such items as a snow rut,
reflection of light on a rainy day or several
unclear lane markers are present

2-26

Instruments and controls

If you want to use the Steering Assist system
again, cancel the ProPILOT Assist system
and set it again when lane markers are clearly
visible.

AWD Error: See Owner’s Manual (if so
equipped)

This warning appears when the all-wheel
drive system is not functioning properly while
the engine is running.

AWD High Temp. Stop Vehicle (if so
equipped)

This warning may appear while trying to free
a stuck vehicle due to increased oil tempera-
ture. The driving mode may change to
2-Wheel Drive (2WD). If this warning is dis-
played, stop the vehicle with the engine idling,
as soon as it is safe to do so. Then if the
warning turns off, you can continue driving.

Tire Size Incorrect: See Owner’s Manual (if
so equipped)

This warning may appear if there is a large
difference between the diameters of the
front and rear wheels. Pull off the road in a
safe area, with the engine idling. Check that
all the tire sizes are the same, that the tire
pressure is correct and that the tires are not
excessively worn.

Door Open

This warning illuminates when a door has
been opened.

Steering Assist Alert (if so equipped)

This message may appear when the Steering
Assist system is engaged.

It will be displayed under the following con-
dition:

∙ When not holding the steering wheel or

when there is no steering wheel opera-
tion

Please hold on the steering wheel immedi-
ately. When the steering operation is de-
tected, the warning turns off and the steering
assist function is automatically restored.

Steering Assist status (if so equipped)

This indicator appears when the Steering As-
sist system is engaged.

For additional information, refer to “ProPI-
LOT Assist” in the “Starting and driving” sec-
tion of this manual.

Chassis Control System Error: See Owner’s
Manual

This warning appears if the Integrated
Dynamics-control Module detects an error in

the Active Trace Control, Active Engine
Brake, or the Active Ride Control systems.
Have the system checked. It is recommended
that you visit an INFINITI retailer for this
service. For additional information, refer to
“Chassis Control” in the “Starting and driving”
section of this manual.

Power will turn off to save the battery

This warning appears in the message area of
the vehicle information display after a period
of time if the shift lever has not moved from
the P (Park) position.

Reminder: Turn OFF Headlights

This warning appears when the headlights
are left in the ON position when exiting the
vehicle. Place the headlight switch in the OFF
or AUTO position. For additional informa-
tion, refer to “Headlight switch” in this sec-
tion.

When parked apply parking brake

This message appears when a malfunction
occurs in the electric shift control system be-
low 6 mph (10 km/h).

Have the system checked. It is recommended
that you visit an INFINITI retailer for this
service.

Instruments and controls

2-27

Predictive Forward Collision Warning
(PFCW) indicator (if so equipped)

This indicator shows when the PFCW system
is engaged.

For additional information, refer to “Distance
Control Assist (DCA)” , “Forward Emergency
Braking (FEB) with Pedestrian Detection”
and “Predictive Forward Collision Warning
(PFCW)” in the “Starting and driving” section
of this manual.

Lane Departure Warning (LDW)/Lane De-
parture Prevention (LDP) indicator (if so
equipped)

This indicator shows when the LDW/LDP
systems are engaged.

For additional information, refer to ”Dynamic
driver assistance switch” in this section and
“Lane Departure Warning (LDW) system”
and “Lane Departure Prevention (LDP) sys-
tem” in the “Starting and driving” section of
this manual.

Blind Spot Intervention® (BSI)/ Blind Spot
Warning (BSW)/ Backup Collision Inter-
vention (BCI)/ Rear Cross Traffic Alert
(RCTA) indicator (if so equipped)

This indicator shows when the BSI, BSW,
BCI, or RCTA systems are engaged.

For additional information, refer to “Blind
Spot Intervention® (BSI)” , “Blind Spot Warn-
ing (BSW)” , “Backup Collision Intervention
(BCI)” and “Rear Cross Traffic Alert (RCTA)”
in the “Starting and driving” section of this
manual.

Malfunction

This warning appears when one or more of
the following systems (if so equipped) is not
functioning properly:

∙ Backup Collision Intervention (BCI)

∙ Blind Spot Intervention® (BSI)

∙ Blind Spot Warning (BSW)

∙ Distance Control Assist (DCA)

∙ Forward Emergency Braking (FEB) with

Pedestrian Detection

∙ Intelligent Cruise Control (ICC)

∙ Lane Departure Warning (LDW)

∙ Lane Departure Prevention (LDP)

∙ Predictive Forward Collision Warning

(PFCW)

If one or more of these warning appears,
have the system checked. It is recommended
that you visit an INFINITI retailer for this
service.

Intelligent Cruise Control (ICC) indicators
(if so equipped)

These indicators show the Intelligent Cruise
Control (ICC) system status. For additional
information, refer to “Intelligent Cruise Con-
trol (ICC)” in the “Starting and driving” section
of this manual.

Stop vehicle and Apply parking brake (if so
equipped)

This message may appear when the battery
charge is low.

Please park vehicle as soon as possible. It is
recommended that you visit an INFINITI re-
tailer.

INFINITI Drive Mode Selector indicators

These indicators show the current drive
mode of the vehicle.

For additional information, refer to “INFINITI
Drive Mode Selector” in the “Starting and
driving” section of this manual.

Cruise control indicator

This indicator shows the cruise control sys-
tem status.

When cruise control is activated, a green
circle will illuminate to indicate it is set. The
vehicle information display will also display

2-28

Instruments and controls

the speed the cruise control was set at. If you
accelerate past the set speed, the speed will
blink until you either cancel cruise control or
go back to the set speed. If cruise control is on
and canceled, the speed will be displayed to
show the speed the vehicle will return to if the
resume button is activated.

AFS system error: See Owner’s Manual (if
so equipped)

This message may appear when the Adaptive
Front lighting System (AFS) encounters an
error.

For additional information, see Adaptive
Front lighting System (AFS) in this section.

Flat Tire — Visit dealer

This warning appears when the low tire pres-
sure warning light in the meter illuminates
and one or more flat tires are detected while
driving. For additional information, refer to
“Flat tire” in the “In case of emergency” sec-
tion and “Types of tires” in the “Do-it-
yourself” section of this manual.

Not Available: High Camera Temp (if so
equipped)

This message appears when the camera de-
tects an interior temperature of more than
104°F (40°C). For additional information, re-

fer to “Distance Control Assist (DCA)”, “Lane
Departure Prevention (LDW)”, “Lane Depar-
ture Prevention (LDP)” or “Blind Spot Inter-
vention® (BSI)” in the “Starting and driving”
section of this manual.

Unavailable: Side Radar Obstruction (if so
equipped)

This message appears when the Blind Spot
Warning (BSW), Rear Cross Traffic Alert
(RCTA), Blind Spot Intervention® (BSI), or
Backup Collision Intervention (BCI) systems
become unavailable because a radar block-
age is detected. For additional information,
refer to “Blind Spot Warning (BSW),” “Rear
Cross Traffic Alert (RCTA),” “Blind Spot Inter-
vention® (BSI),” or “Backup Collision Inter-
vention (BCI)” in the “Starting and driving”
section of this manual.

Unavailable: High Accelerator Temperature
(if so equipped)

This message appears when the Backup Col-
lision Intervention (BCI) system becomes un-
available because of an interior temperature
greater than approximately 104°F (40°C).
For additional information, refer to “Backup
Collision Intervention (BCI)” in the “Starting
and driving” section of this manual.

Unavailable: Front Radar Blocked (if so
equipped)

This message appears when the Intelligent
Cruise Control (ICC), Distance Control Assist
(DCA), Forward Emergency Braking (FEB)
with Pedestrian Detection, or Predictive For-
ward Collision Warning (PFCW) systems be-
come unavailable because the front radar is
obstructed. For additional information, refer
to “Intelligent Cruise Control (ICC)”, “Distance
Control Assist (DCA)”, “Forward Emergency
Braking (FEB) with Pedestrian Detection”, or
“Predictive

Forward

Collision

Warning

(PFCW)” in the “Starting and driving” section
of this manual.

System OFF (if so equipped)

This message appears when the Backup Col-
lision Intervention (BCI) system is turned off
using the lower display. For additional infor-
mation, refer to “Backup Collision Interven-
tion (BCI)” in the “Starting and driving” section
of this manual.

Shipping Mode On Push Storage Fuse

This warning may appear if the extended
storage switch is not pushed in. When this
warning appears, push in the extended stor-
age switch to turn off the warning. For addi-

Instruments and controls

2-29

tional information, refer to “Extended stor-
age switch” in this section.

CVT Error: See Owner’s Manual

This warning illuminates when there is a
problem with the CVT system. If this warning
comes on, have the system checked. It is rec-
ommended that you visit an INFINITI retailer
for this service.

Headlight System Error: See Owner’s
Manual (if so equipped)

This warning illuminates when there is an
error with the system. For additional infor-
mation, refer to “Headlight switch” in this
section.

Distance Control Assist (DCA)/Blind Spot
Intervention® (BSI)/Lane Departure Pre-
vention (LDP) indicator (if so equipped)

This

indicator

shows

when

the

DCA/BSI/LDP system is engaged.

For additional information, refer to "Dynamic
driver assistance switch” in this section and
Distance Control Assist (DCA)” , “Blind Spot
Intervention® (BSI)” and “Lane Departure
Prevention (LDP)” in the “Starting and driving”
section of this manual.

Not Available Seat Belt Not Fastened (if so
equipped)

This message may appear when the Intelli-
gent Cruise Control (ICC) (with ProPILOT
Assist) system is engaged.

Under the following condition, the ICC (with
ProPILOT Assist) system is automatically
canceled:

∙ When the driver’s seat belt is not fas-

tened

The above system cannot be used when the
driver’s seat belt is not fastened.

Not Available Poor Road Conditions (if so
equipped)

This message may appear when the Intelli-
gent Cruise Control (ICC) (with ProPILOT
Assist) system, the Blind Spot Intervention®
(BSI) system, the Lane Departure Prevention
(LDP) system, the Distance Control Assist
(DCA) system, or the ICC (without ProPILOT
Assist) system is engaged.

Under the following conditions, the ICC (with
ProPILOT Assist) system, the Blind Spot In-
tervention® (BSI) system, the Lane Depar-
ture Prevention (LDP) system, the Distance

Control Assist (DCA) system, or the ICC
(without ProPILOT Assist) system is auto-
matically canceled:

∙ When the VDC operates

∙ When a wheel slips

The above system cannot be used in some
situations (VDC operates and wheel slip.)

Not Available Visibility is impaired (if so
equipped)

This message may appear when the Intelli-
gent Cruise Control (ICC) (with ProPILOT
Assist) system is engaged.

Under the following conditions, the ICC (with
ProPILOT Assist) system is automatically
canceled:

∙ The camera area of the windshield is

fogged up or covered with dirt, water,
drops, ice, snow, etc.

∙ Strong light, such as sunlight or high

beams from oncoming vehicles, enter the
front camera

∙ When the wiper (HI) operates

The system will be available when the above
conditions no longer exist.

2-30

Instruments and controls

If the warning message continues to appear,
stop the vehicle in a safe location, turn the
engine off and clean the windshield.

Press Brake Pedal (if so equipped)

This message may appear in the following
situations:

∙ The driver tries to release the electronic

parking brake manually without depress-
ing the brake pedal.

∙ The vehicle is stopped on a steep hill; and

there is a possibility of moving back-
wards, even if the electronic parking
brake is applied.

∙ The vehicle moves while the automatic

brake hold is activated.

For additional information, refer to “Elec-
tronic parking brake” in the “Starting and driv-
ing” section of this manual.

Power turned off to save the battery

This message appears after the ignition
switch is automatically turned off. For addi-
tional information, refer to “Push-button ig-
nition switch positions” in the “Starting and
driving” section of this manual.

Shift system malfunction. Visit Dealer

This message appears when a malfunction
occurs in the electric shift control system at
6 mph (10 km/h) or higher.

Have the system checked. It is recommended
that you visit an INFINITI retailer for this
service.

Check position of shift lever

This message appears when a malfunction
occurs in the electric shift device.

Have the system checked. It is recommended
that you visit an INFINITI retailer for this
service.

Shift to P range

This warning appears when the driver’s door
is opened with the shift position in any posi-
tion other than the P (Park) position.

If this warning illuminates, move the shift
lever to the P position.

Currently not available

This message appears when the VDC system
is turned off. The BSI system, the DCA sys-
tem and the LDP system will be turned off
automatically. For additional information, re-
fer to “Vehicle Dynamic Control (VDC)” ,
“Blind Spot Intervention® (BSI)” , “Distance
Control Assist (DCA)” and “Lane Departure
Prevention (LDP)” in the “Starting and driving”
section of this manual.

Instruments and controls

2-31

Your vehicle has two types of security sys-
tems:

∙ Vehicle security system

∙ INFINITI Vehicle Immobilizer System

VEHICLE SECURITY SYSTEM

The vehicle security system provides visual
and audible alarm signals if someone opens
the doors, liftgate or hood when the system is
armed. It is not, however, a motion detection
type system that activates when a vehicle is
moved or when a vibration occurs.

The system helps deter vehicle theft but can-
not prevent it nor can it prevent the theft of
interior or exterior vehicle components in all
situations. Always secure your vehicle even if
parking for a brief period. Never leave your
Intelligent Key in the vehicle, and always lock
the vehicle when unattended. Be aware of
your surroundings, and park in secure, well-lit
areas whenever possible.

Many devices offering additional protection,
such as component locks, identification
markers, and tracking systems, are available
at auto supply stores and specialty shops. An
INFINITI retailer may also offer such equip-
ment. Check with your insurance company to
see if you may be eligible for discounts for
various theft protection features.

How to arm the vehicle security
system

1. Close all windows and the moonroof.

The system can be armed even if the
windows and moonroof are open.

2. Remove the Intelligent Key from the ve-

hicle.

3. Close all doors, hood and liftgate. Lock

all doors. The doors can be locked with
the Intelligent Key, door handle request
switch or power door lock switch.

Key fob operation:

4. Confirm that the

indicator light

comes on. The

indicator stays illu-

minated for a period of time indicating
that the system is in the pre-armed
phase.
The

indicator light will blink every

3 seconds once the security system is
armed.
If during the pre-armed phase one of the
following occurs, the system will not
arm:

∙ Any door is unlocked with the me-

chanical key

∙ A door is opened with the release but-

ton with the Intelligent Key on your
person

∙ The doors are unlocked using the un-

lock button on the Intelligent Key

∙ The ignition switch is placed in the ON

position

LIC0661

SECURITY SYSTEMS

2-32

Instruments and controls

∙ Even when the driver and/or passengers

are in the vehicle, the system will acti-
vate when all the doors, hood and lift-
gate are locked with the ignition switch
placed in the LOCK position. When plac-
ing the ignition switch in the ON posi-
tion, the system will be released.

Vehicle security system activation

The vehicle security system will give the fol-
lowing alarm:

∙ The turn signals blink and the horn

sounds intermittently.

∙ The alarm automatically turns off after a

period of time. However, the alarm reac-
tivates if the vehicle is tampered with
again. The alarm can be shut off by un-
locking the driver’s door or liftgate with
the key or by pressing the

button

on the Intelligent Key.

The alarm is activated by:

∙ Opening the door or liftgate without us-

ing the key or Intelligent Key (even if the
door is unlocked by releasing the door
inside lock switch).

How to stop an activated alarm

The alarm stops only by unlocking the driver’s
door or the liftgate with the key, pressing
the

button on the Intelligent Key, or

pushing the request switch on the driver’s or
passenger’s door with the Intelligent Key in
range of the door handle.

INFINITI VEHICLE IMMOBILIZER
SYSTEM

The INFINITI Vehicle Immobilizer System will
not allow the engine to start without the use
of a registered INFINITI Vehicle Immobilizer
System key.

If the engine fails to start using a registered
INFINITI Vehicle Immobilizer System key (for
example, when interference is caused by an-
other INFINITI Vehicle Immobilizer System
key, an automated toll road device or auto-
matic payment device on the key ring), restart
the engine using the following procedures:

1. Leave the ignition switch in the ON po-

sition for approximately 5 seconds.

2. Place the ignition switch in the OFF or

LOCK position, and wait approximately
10 seconds.

3. Repeat steps 1 and 2.

4. Restart the engine while holding the de-

vice (which may have caused the inter-
ference) separate from the registered
INFINITI Vehicle Immobilizer System
key.

If the no start condition re-occurs, INFINITI
recommends placing the registered INFINITI
Vehicle Immobilizer System key on a separate
key ring to avoid interference from other de-
vices.

FCC Notice:

For USA:

This device complies with part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) This device may not
cause harmful interference, and (2) this de-
vice must accept any interference received,
including interference that may cause unde-
sired operation.

NOTE:

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

Instruments and controls

2-33

For Canada:

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions: (1)
this device may not cause interference, and
(2) this device must accept any interference,
including interference that may cause unde-
sired operation of the device.

Security indicator light

The security indicator light blinks whenever
the ignition switch is placed in the OFF or
LOCK position.

This function indicates the INFINITI Vehicle
Immobilizer System is operational.

If the INFINITI Vehicle Immobilizer System is
malfunctioning, the light will remain on while
the ignition switch is placed in the ON posi-
tion.

If the light still remains on and/or the engine
will not start, seek service for the INFINITI
Vehicle Immobilizer System service as soon
as possible. Please bring all registered keys
that you have. It is recommended that you
visit an INFINITI retailer for this service.

LIC0474

2-34

Instruments and controls

SWITCH OPERATION

WARNING

In freezing temperatures the washer solu-
tion may freeze on the windshield and ob-
scure your vision which may lead to an acci-
dent. Warm the windshield with the
defroster before you wash the windshield.

CAUTION

∙ Do not operate the washer continuously

for more than 30 seconds.

∙ Do not operate the washer if the

windshield-washer

fluid

reservoir

is

empty.

∙ Do not fill the windshield-washer fluid

reservoir with windshield-washer fluid
concentrates at full strength. Some
methyl alcohol based windshield-washer
fluid concentrates may permanently
stain the grille if spilled while filling the
windshield-washer fluid reservoir.

∙ Pre-mix windshield-washer fluid concen-

trates with water to the manufacturer’s
recommended levels before pouring the
fluid into the windshield-washer fluid
reservoir. Do not use the windshield-
washer

fluid

reservoir

to

mix

the

windshield-washer fluid concentrate and
water.

NOTE:

If the windshield wiper operation is inter-
rupted by snow or ice, the wiper may stop
moving to protect its motor. If this occurs,
turn the wiper switch to the OFF position
and remove the snow or ice that is on and
around the wiper arms. In approximately
1 minute, turn the switch on again to operate
the wiper.

The windshield wiper and washer operates
when the ignition switch is in the ON position.

Type A (if so equipped)

LIC2661

Type B (if so equipped)

LIC3097

WIPER AND WASHER SWITCH

Instruments and controls

2-35

Push the lever down to operate the wiper at
the following speed:

䊊

1

Intermittent (INT) — intermittent opera-
tion can be adjusted by turning the knob
toward

䊊

A

(Slower) or

䊊

B

(Faster). Also,

the intermittent operation speed varies in
accordance with the vehicle speed. (For
example, when the vehicle speed is high,
the intermittent operation speed will be
faster.) Further, if so equipped, the rain-
sensing feature will adjust the speed of
the intermittent operation. For additional
information, refer to “Rain-sensing auto
wiper system” in this section.

䊊

2

Low (LO) — continuous low speed op-
eration

䊊

3

High (HI) — continuous high speed opera-
tion

Push the lever up

䊊

4

to have one sweep

operation (MIST) of the wiper.

Pull the lever toward you

䊊

5

to operate the

washer. The wiper will also operate several
times.

NOTE:

The Wiper with Speed feature may be dis-
abled. For additional information, refer to
the separate INFINITI InTouch™ Owner’s
Manual.

RAIN-SENSING AUTO WIPER
SYSTEM (if so equipped)

CAUTION

∙ Do not touch the rain sensor and around

it when the wiper switch is in the AUTO
position and the ignition switch is in the
ON position. The wipers may operate un-
expectedly and cause an injury or may
damage a wiper.

LIC3817

2-36

Instruments and controls

∙ The rain-sensing auto wipers are in-

tended for use during rain. If the switch is
left in the AUTO position, the wipers may
operate unexpectedly when dirt, finger-
prints, oil film or insects are stuck on or
around the sensor. The wipers may also
operate when exhaust gas or moisture
affect the rain sensor.

∙ When the windshield glass is coated with

water repellent, the speed of the rain-
sensing auto wipers may be higher even
though the amount of the rainfall is small.

∙ Be sure to turn off the rain-sensing auto

wiper system when you use a car wash.

∙ The rain-sensing auto wipers may not

operate if rain does not hit the rain sensor
even if it is raining.

∙ Using Genuine NISSAN wiper blades is

recommended for proper operation of
the rain-sensing auto wiper system. For
additional information, refer to “Wind-
shield wiper blades” in the “Do-it-
yourself” section of this manual.

The rain-sensing auto wiper system can au-
tomatically turn on the wipers and adjust the
wiper speed depending on the rainfall and the
vehicle speed by using the rain sensor located
on the upper part of the windshield.

To set the rain-sensing auto wiper system,
place the lever in the AUTO position

䊊

1

. The

wiper will sweep once while the ignition
switch is in the ON position.

The rain sensor sensitivity level can be ad-
justed by turning the knob toward the front

䊊

2

(High) or toward the rear

䊊

3

(Low).

– High — High sensitive operation

– Low — Low sensitive operation

To turn the rain-sensing auto wiper system
off, rotate the lever to the OFF position, or
rotate the lever to the LO or HI position.

The rain-sensing feature may be disabled.
For additional information, refer to the sepa-
rate INFINITI InTouch™ Owner’s Manual.

REAR SWITCH OPERATION

WARNING

In freezing temperatures the washer solu-
tion may freeze on the rear window and
obscure your vision which may lead to an
accident. Warm the rear window with the
defroster

before

you

wash

the

rear

window.

LIC2662

Instruments and controls

2-37
