Infiniti Q70 (2019 year). Manual - part 17

5-58

Starting and driving

SSD1028

Side indicator light

JVS0307X

Center display

If the radar detects an approaching vehicle
from the side, the system chimes (once), the
side indicator light on the side the vehicle is
approaching from flashes and a yellow
rectangular frame

appears on the center

display.

JVS0172X

Illustration 1

JVS0173X

Illustration 2

NOTE:

. In the case of several vehicles approach-

ing in a row (illustration 1) or from the
opposite direction (illustration 2), a
chime may not be sounded by the BCI
system after the first vehicle passes the
sensors.

. The sonar system chime indicating there

is an object behind the vehicle has a
higher priority than the BCI chimes
(once) indicating an approaching vehi-
cle. If the sonar system detects an object
behind the vehicle and the BCI system
detects an approaching vehicle at the
same time, the following indications are
provided:
— The sonar system chime sounds
— The side indicator light on the side of

the approaching vehicle flashes, and

— A yellow rectangular frame appears

in the display.

JVS0307X

If an approaching vehicle or object behind
the vehicle is detected when your vehicle is
backing up, a red frame

will appear on the

display and the system will chime three
times. Then, the brakes will be applied
momentarily. After the automatic brake
application, the driver must depress the
brake pedal to maintain brake pressure.

If the driver’s foot is on the accelerator
pedal, the system moves the accelerator
pedal upward before the braking is applied.
However, if you continue to accelerate, the
system will not engage the brakes.

The BCI system does not operate if the
object is very close to the bumper.

Starting and driving

5-59

5-60

Starting and driving

JVS1111X

BCI system indicator
BCI system key (on the center display)

JVS0304X

Center display

JVS0182X

BCI OFF indicator

TURNING THE BCI SYSTEM ON/
OFF

The BCI system automatically turns on every
time the engine is started.

The BCI system can be turned off tempora-
rily by touching the BCI system key

on the

display. The indicator on the BCI system key
turns off and the BCI OFF indicator appears
on the vehicle information display.

When the shift lever is placed in the R
(Reverse) position again, the BCI system is
turned on.

HOW TO ENABLE/DISABLE THE
BCI SYSTEM

The BCI system can be turned off perma-
nently using the center display.

JVS1081X

Perform the following steps to enable or
disable the BCI system.

1. Push the SETTING button

.

2. Touch [Camera/Sonar].

3. Touch [Camera].

4. Touch [Back-up Collision Intervention]

to turn the system ON/OFF.

When the BCI system is disabled by touching
[Back-up Collision Intervention], the BCI
system does not turn on automatically by
the following operations:
. When the shift lever is placed in the R

(Reverse) position

. When the engine is restarted

Starting and driving

5-61

5-62

Starting and driving

JVS0479X

BCI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the BCI system. Failure to operate

the vehicle in accordance with these
system limitations could result in serious
injury or death.
. Always check your surroundings and

turn to check what is behind you
before backing up.

. The radar sensors detect approach-

ing (moving) vehicles. The radar sen-
sors cannot detect every object such
as:

— Pedestrians, bicycles, animals or

child operated toy vehicles

— A vehicle that passing at speeds

greater than approximately 15
MPH (24 km/h)

. The radar sensors may not detect

approaching vehicles in certain situa-
tions:

— Illustration a. When a vehicle

parked next to you obstructs the
beam of the radar sensor.

— Illustration b. When the vehicle is

parked in an angled parking space.

— Illustration c. When the vehicle is

parked on inclined ground.

— Illustration d. When an approach-

ing vehicle turns into your vehi-
cle’s parking lot aisle.

— Illustration e. When the angle

formed by your vehicle and ap-
proaching vehicle is small.

. The following conditions may reduce

the ability of the radar sensors to
detect other vehicles:

— Severe weather

— Road spray

— Ice/frost/dirt build up on the

vehicle

. Do not attach stickers (including

transparent material), install acces-
sories or apply additional paint near
the radar sensors. These conditions
may reduce the ability of the radar
sensors to detect other vehicles.

. The sonar sensors detect stationary

objects behind the vehicle. The sonar
sensor may not detect:

— Small or moving objects

— Wedge-shaped objects

— Object close to the bumper (less

than approximately 1 ft (30 cm))

— Thin objects such as rope, wire

and chain, etc.

. The brake engagement by the BCI

system is not as effective on a slope
as it is on flat ground. When on a
steep slope the system may not
function properly.

. Do not use the BCI system under the

following conditions because the sys-
tem may not function properly.

— When driving with a tire that is

not within normal tire conditions
(for example, tire wear, low tire
pressure, installation of spare tire,
tire chains, non-standard wheels).

— When the vehicle is equipped with

non-original brake parts or sus-
pension parts.

. Excessive noise (for example, audio

system volume, open vehicle window)
will interfere with the chime sound,
and it may not be heard.

JVS0700X

Vehicle information display

SYSTEM TEMPORARILY UNA-
VAILABLE

Under the following conditions, a chime will
sound and “BCI NOT AVAILABLE” warning
will appear in the vehicle information display

, and the BCI system will be turned off

automatically.
. If the vehicle is parked in direct sunlight

under high temperature conditions (over
approximately 104°F (40°C)).

. When side radar blockage is detected.
Turn off the BCI system and turn it on again
when the above conditions no longer exist.

Starting and driving

5-63

5-64

Starting and driving

SYSTEM MALFUNCTION

If the BCI system malfunctions, it will turn
off automatically, a chime will sound and
“BCI MALFUNCTION” warning will appear
in the vehicle information display

.

Action to take

Stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the engine off and restart the engine. If the
warning message continues to appear, have
the system checked. It is recommended you
visit an INFINITI retailer for this service.

JVS0480X

SYSTEM MAINTENANCE

The two radar sensors

for the BCI system

are located near the rear bumper. Always
keep the area near the radar sensors clean.

The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

Check for and remove objects obstructing
the area around the radar sensors.

Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors.

It is recommended you visit an INFINITI
retailer if the area around the radar sensors
is damaged due to a collision.

Radio frequency statement

This device complies with part 15 of the FCC
Rules and RSS-310 of Industry Canada.

Operation is subject to the following two
conditions:

1. This device may not cause harmful

interference.

2. This device must accept any interference

received, including interference that may
cause undesired operation.

Frequency of operation: 24.05GHz —
24.25GHz

Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3 m

The manufacturer is not responsible for any
radio or TV interference caused by un-
authorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

PRECAUTIONS ON CRUISE
CONTROL

. If the cruise control system malfunctions,

it will cancel automatically. The SET
indicator on the vehicle information dis-
play will then blink to warn the driver.

. If the engine coolant temperature be-

comes excessively high, the cruise con-
t r o l

s y s t e m

w i l l

b e

c a n c e l e d

automatically.

. If the SET indicator blinks, turn the cruise

control main switch off and have the
system checked. It is recommended you
visit an INFINITI retailer for this service.

. The SET indicator may sometimes blink

when the cruise control main switch is
turned ON while pushing the COAST/
SET, ACCELERATE/RESUME or CAN-
CEL switch. To properly set the cruise
control system, perform the steps below
in the order indicated.

WARNING

Do not use the cruise control when
driving under the following conditions:
. when it is not possible to keep the

vehicle at a set speed

. in heavy traffic or in traffic that

varies in speed

. on winding or hilly roads
. on slippery roads (rain, snow, ice,

etc.)

. in very windy areas
Doing so could cause a loss of vehicle
control and result in an accident.

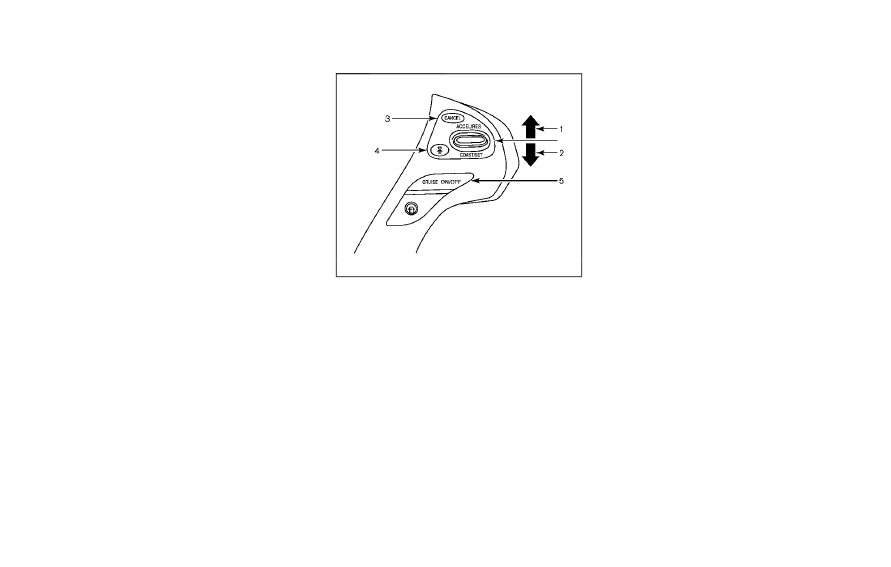

SSD0941

1.

ACCELERATE/RESUME switch

2.

COAST/SET switch

3.

CANCEL switch

4.

MAIN (ON·OFF) switch

CRUISE CONTROL OPERATIONS

The cruise control allows driving at a speed
between 25 to 90 MPH (40 to 144 km/h)
without keeping your foot on the accelerator
pedal.

To turn on the cruise control, push the
MAIN switch on. The CRUISE indicator will
come on.

To set cruising speed, accelerate your
vehicle to the desired speed, push the
COAST/SET switch and release it. (The

Starting and driving

5-65

CRUISE CONTROL (if so equipped)

5-66

Starting and driving

CRUISE SET indicator will come on in the
instrument panel.) Take your foot off the
accelerator pedal. Your vehicle will maintain
the set speed.
. To pass another vehicle, depress the

accelerator pedal. When you release the
pedal, the vehicle will return to the
previously set speed.

. The vehicle may not maintain the set

speed on winding or hilly roads. If this
happens, drive without the cruise con-
trol.

To cancel the preset speed, follow any of
these methods:

1. Push the CANCEL button. The SET

indicator will go out.

2. Tap the brake pedal. The SET indicator

will go out.

3. Move the shift lever to the N (Neutral)

position. The SET indicator will go out.

4. Turn the MAIN switch off. Both the

CRUISE indicator and SET indicator will
go out.

. If you depress the brake pedal while

pushing the ACCELERATE/RESUME
or COAST/SET switch and reset at the
cruising speed, the cruise control will
disengage. Turn the MAIN switch off
once and then turn it on again.

. The cruise control will automatically

cancel if the vehicle slows more than 7
MPH (12 km/h) below the set speed.

. If you move the shift lever to N (Neutral)

position, the cruise control will be can-
celed.

To reset at a faster cruising speed, use one
of the following methods:
. Depress the accelerator pedal. When the

vehicle attains the desired speed, push
and release the COAST/SET switch.

. Push and hold the ACCELERATE/RE-

SUME switch. When the vehicle attains
the speed you desire, release the switch.

. Push, then quickly release the ACCEL-

ERATE/RESUME switch. Each time you
do this, the set speed will increase by
about 1 MPH (1.6 km/h).

To reset at a slower cruising speed, use one
of the following methods:
. Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the COAST/SET switch and release it.

. Push and hold the COAST/SET switch.

Release the switch when the vehicle
slows down to the desired speed.

. Push, then quickly release the COAST/

SET switch. Each time you do this, the
set speed will decrease by about 1 MPH
(1.6 km/h).

To resume the preset speed, push and
release the ACCELERATE/RESUME
switch. The vehicle will resume the last set
cruising speed when the vehicle speed is over
25 MPH (40 km/h).

WARNING

Failure to follow the warnings and
instructions for proper use of the ICC
system could result in serious injury or
death.
. ICC is not a collision avoidance or

warning device. For highway use only
and it is not intended for congested
areas or city driving. Failure to apply
the brakes could result in an accident.

. Always observe posted speed limits

and do not set the speed over them.

. Always drive carefully and atten-

tively when using either cruise con-
trol mode. Read and understand the
Owner’s Manual thoroughly before
using the cruise control. To avoid
serious injury or death, do not rely
on the system to prevent accidents or
to control the vehicle’s speed in
emergency situations. Do not use
cruise control except in appropriate
road and traffic conditions.

. In the conventional (fixed speed)

cruise control mode, a warning chime
will not sound to warn you if you are
too close to the vehicle ahead. Pay
special attention to the distance
between your vehicle and the vehicle

ahead of you or a collision could
occur.

The ICC system maintains a selected dis-
tance from the vehicle in front of you within
the speed range of 0 to 90 MPH (0 to 144
km/h) up to the set speed. The set speed can
be selected by the driver between 20 to 90
MPH (32 to 144 km/h).

The vehicle travels at a set speed when the
road ahead is clear.

The ICC system can be set to one of two
cruise control modes.
. Vehicle-to-vehicle distance control

mode:
For maintaining a selected distance
between your vehicle and the vehicle in
front of you up to the preset speed.

. Conventional (fixed speed) cruise control

mode:
For cruising at a preset speed.

Starting and driving

5-67

INTELLIGENT CRUISE CONTROL
(ICC) (if so equipped)

5-68

Starting and driving

JVS0711X

Displays and indicators
ICC switches
MAIN (ON·OFF) switch

Push the MAIN switch

to choose the

cruise control mode between the vehicle-to-
vehicle distance control mode and the con-
ventional (fixed speed) cruise control mode.

Once a control mode is activated, it cannot
be changed to the other cruise control mode.
To change the mode, push the MAIN switch

once to turn the system off. Then push the

MAIN switch

again to turn the system

back on and select the desired cruise control
mode.

Always confirm the setting in the ICC system
display.

For the vehicle-to-vehicle distance control
mode, see “Vehicle-to-vehicle distance con-
trol mode” (P.5-69).

For the conventional (fixed speed) cruise
control mode, see “Conventional (fixed
speed) cruise control mode” (P.5-85).

SSD0976

HOW TO SELECT THE CRUISE
CONTROL MODE

Selecting the vehicle-to-vehicle
distance control mode

To choose the vehicle-to-vehicle distance
control mode

, quickly push and release the

MAIN switch

.

Selecting the conventional (fixed
speed) cruise control mode

To choose the conventional (fixed speed)
cruise control mode

, push and hold the

MAIN switch

for longer than approxi-

mately 1.5 seconds. See “Conventional (fixed

speed) cruise control mode” (P.5-85).

VEHICLE-TO-VEHICLE DIS-
TANCE CONTROL MODE

In the vehicle-to-vehicle distance control
mode, the ICC system automatically main-
tains a selected distance from the vehicle
traveling in front of you according to that
vehicle’s speed (up to the set speed), or at
the set speed when the road ahead is clear.

JVS0462X

The system is intended to enhance the
operation of the vehicle when following a
vehicle traveling in the same lane and
direction.

If the radar sensor

detects a slower

moving vehicle ahead, the system will reduce
the vehicle speed so that your vehicle
follows the vehicle in front at the selected
distance.

The system automatically controls the throt-
tle and applies the brakes (up to approxi-
mately 40% of vehicle braking power) if
necessary.

The detection range of the sensor is approxi-
mately 650 ft (200 m) ahead.

Starting and driving

5-69

5-70

Starting and driving

Vehicle-to-vehicle distance control
mode operation

The vehicle-to-vehicle distance control
mode is designed to maintain a selected
distance and reduce the speed to match the
slower vehicle ahead; the system will de-
celerate the vehicle as necessary and if the
vehicle ahead comes to a stop, the vehicle
decelerates to a standstill. However, the ICC
system can only apply up to approximately
40% of the vehicle’s total braking power.
This system should only be used when traffic
conditions allow vehicle speeds to remain
fairly constant or when vehicle speeds
change gradually. If a vehicle moves into
the traveling lane ahead or if a vehicle
traveling ahead rapidly decelerates, the
distance between vehicles may become
closer because the ICC system cannot
decelerate the vehicle quickly enough. If this
occurs, the ICC system will sound a warning
chime and blink the system display to notify
the driver to take necessary action.

The system will cancel and a warning chime
will sound if the speed is below approxi-
mately 15 MPH (24 km/h) and a vehicle is
not detected ahead. The system will also
disengage when the vehicle goes above the
maximum set speed.

See “Approach warning” (P.5-78).

The following items are controlled in the
vehicle-to-vehicle distance control mode:
. When there are no vehicles traveling

ahead, the vehicle-to-vehicle distance
control mode maintains the speed set
by the driver. The set speed range is
between approximately 20 and 90 MPH
(32 and 144 km/h).

. When there is a vehicle traveling ahead,

the vehicle-to-vehicle distance control
mode adjusts the speed to maintain the
distance, selected by driver, from the
vehicle ahead. The adjusting speed range
is up to the set speed. If the vehicle
ahead comes to a stop, the vehicle
decelerates to a standstill within the
limitations of the system. The system
will cancel once it judges a standstill with
a warning chime.

. When the vehicle traveling ahead has

moved out from its lane of travel, the
vehicle-to-vehicle distance control mode
accelerates and maintains vehicle speed
up to the set speed.

The ICC system does not control vehicle
speed or warn you when you approach
stationary and slow moving vehicles. You
must pay attention to vehicle operation to
maintain proper distance from vehicles
ahead when approaching toll gates or traffic
congestion.

SSD0254

When driving on the freeway at a set speed
and approaching a slower traveling vehicle
ahead, the ICC system will adjust the speed
to maintain the distance, selected by the
driver, from the vehicle ahead. If the vehicle
ahead changes lanes or exits the freeway,
the ICC system will accelerate and maintain
the speed up to the set speed. Pay attention
to the driving operation to maintain control
of the vehicle as it accelerates to the set
speed.

The vehicle may not maintain the set speed
on winding or hilly roads. If this occurs, you
will have to manually control the vehicle
speed.

Normally when controlling the distance to a

vehicle ahead, this system automatically
accelerates or decelerates your vehicle ac-
cording to the speed of the vehicle ahead.
Depress the accelerator to properly accel-
erate your vehicle when acceleration is
required for a lane change. Depress the
brake pedal when deceleration is required
to maintain a safe distance to the vehicle
ahead due to its sudden braking or if a
vehicle cuts in. Always stay alert when using
the ICC system.

SSD0977

Vehicle-to-vehicle distance control
mode switches

The system is operated by a MAIN switch
and four control switches, all mounted on
the steering wheel.

1. ACCELERATE/RESUME switch:

Resumes set speed or increases speed
incrementally.

2. COAST/SET switch:

Sets desired cruise speed, reduces speed
incrementally.

3. CANCEL switch:

Deactivates the system without erasing
the set speed.

4. DISTANCE switch:

Changes the vehicle’s following distance:

.

Long

.

Middle

.

Short

5. MAIN switch:

Master switch to activate the system

Starting and driving

5-71

5-72

Starting and driving

SSD0978

Vehicle-to-vehicle distance control
mode display and indicators

The display is located between the speed-
ometer and tachometer.

1. MAIN switch indicator:

Indicates that the MAIN switch is ON.

2. Vehicle ahead detection indicator:

Indicates whether it detects a vehicle in
front of you.

3. Set distance indicator:

Displays the selected distance between
vehicles set with the DISTANCE switch.

4. Indicates your vehicle

5. Set vehicle speed indicator:

Indicates the set vehicle speed.

For Canadian models, the speed is dis-
played in km/h.

6. ICC system warning light (orange):

The light comes on if there is a malfunc-
tion in the ICC system.

SSD0979

When the ignition switch is pushed to the
ON position, the indicators come on as
illustrated to check for a burned-out bulb,
and it turns off when the engine is started.

SSD0980

Operating vehicle-to-vehicle dis-
tance control mode

To turn on the cruise control, quickly push
and release the MAIN switch

on. The

MAIN switch indicator, set distance indica-
tor and set vehicle speed indicator come on
and in a standby state for setting.

SSD0981

To set cruising speed, accelerate your
vehicle to the desired speed, push the
COAST/SET switch and release it. (Vehicle
ahead detection indicator, set distance in-
dicator and set vehicle speed indicator come
on.) Take your foot off the accelerator pedal.
Your vehicle will maintain the set speed.

SSD0982

When the COAST/SET switch is pushed
under the following conditions, the system
cannot be set and the ICC indicators will
blink for approximately 2 seconds:
. When traveling below 20 MPH (32

km/h) and the vehicle ahead is not
detected

. When the shift lever is not in the D (Drive)

or manual shift mode

. When the parking brake is applied

. When the brakes are operated by the

driver

Starting and driving

5-73
