Infiniti QX30 (2018 year). Manual - part 1

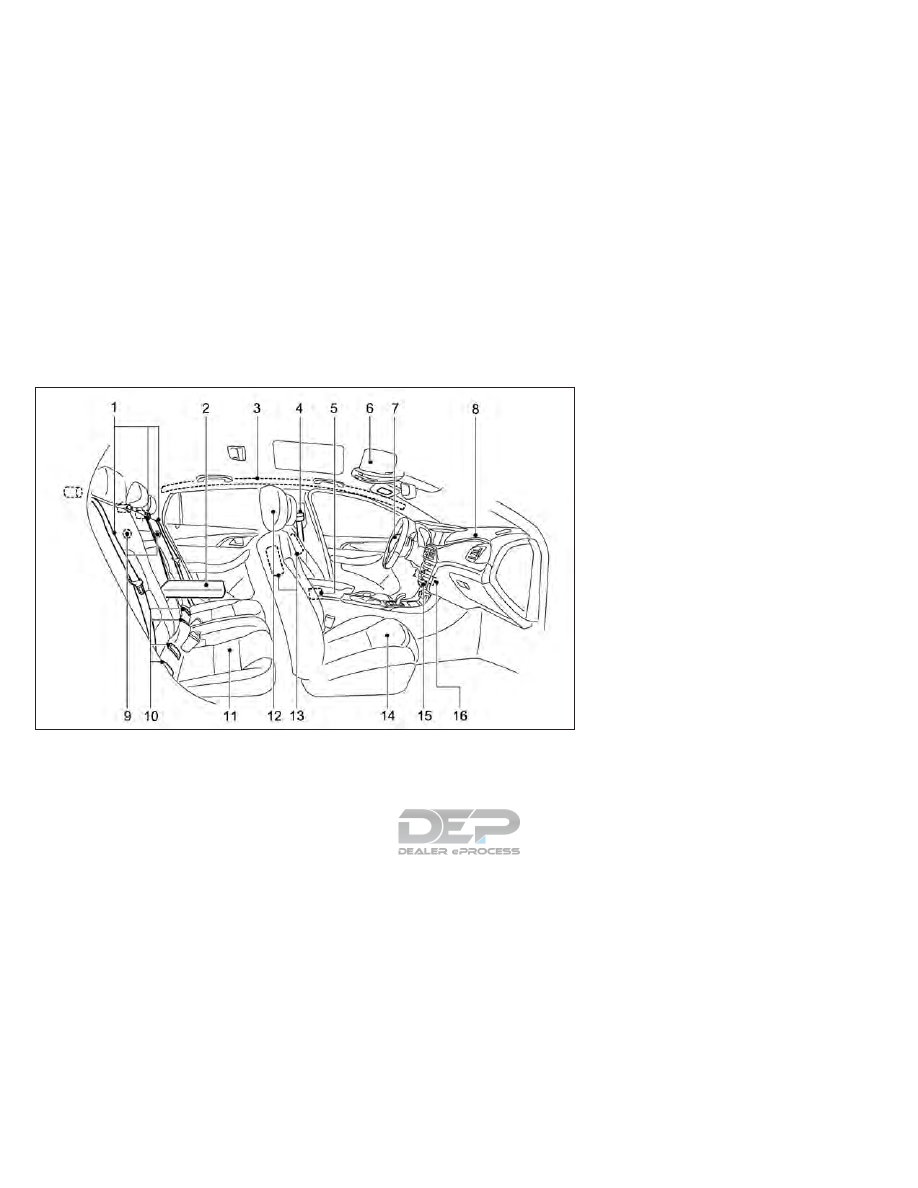

1. Rear seat belts (Page. 1-7)
3. Roof-mounted curtain side impact and

rollover supplemental air bags (P. 1-38)

4. Front seat belts (P.1-10)
5. Seat belt pretensioners (P.1-54)
6. Air bag warning label (P.1-55)

7. Driver Supplemental front-impact air bag

(P. 1-38)

8. Passenger supplemental front-impact air

bag (P.1-38)

9. Top tether strap anchors (P.1-23)

10. LATCH (Lower Anchors and Tethers for

CHildren)/ ISOFIX child restraint system
(P. 1-21)

11. Rear seats (P.1-5)

— Child restraints (P.1-19)

12. Head restraints/headrests (P.1-7)
13. Front seat-mounted side impact supple-

mental air bags (P.1-38)

14. Front seats (P.1-3)

— Occupant Classification System (OCS)
(P. 1-46)

15. Front passenger air bag status light

(P.1-46)

16. Driver and passenger supplemental knee

air bags (P.1-38)

*: if equipped

NIC2847

SEATS, SEAT BELTS AND
SUPPLEMENTAL RESTRAINT
SYSTEM (SRS)

0-2

Illustrated table of contents

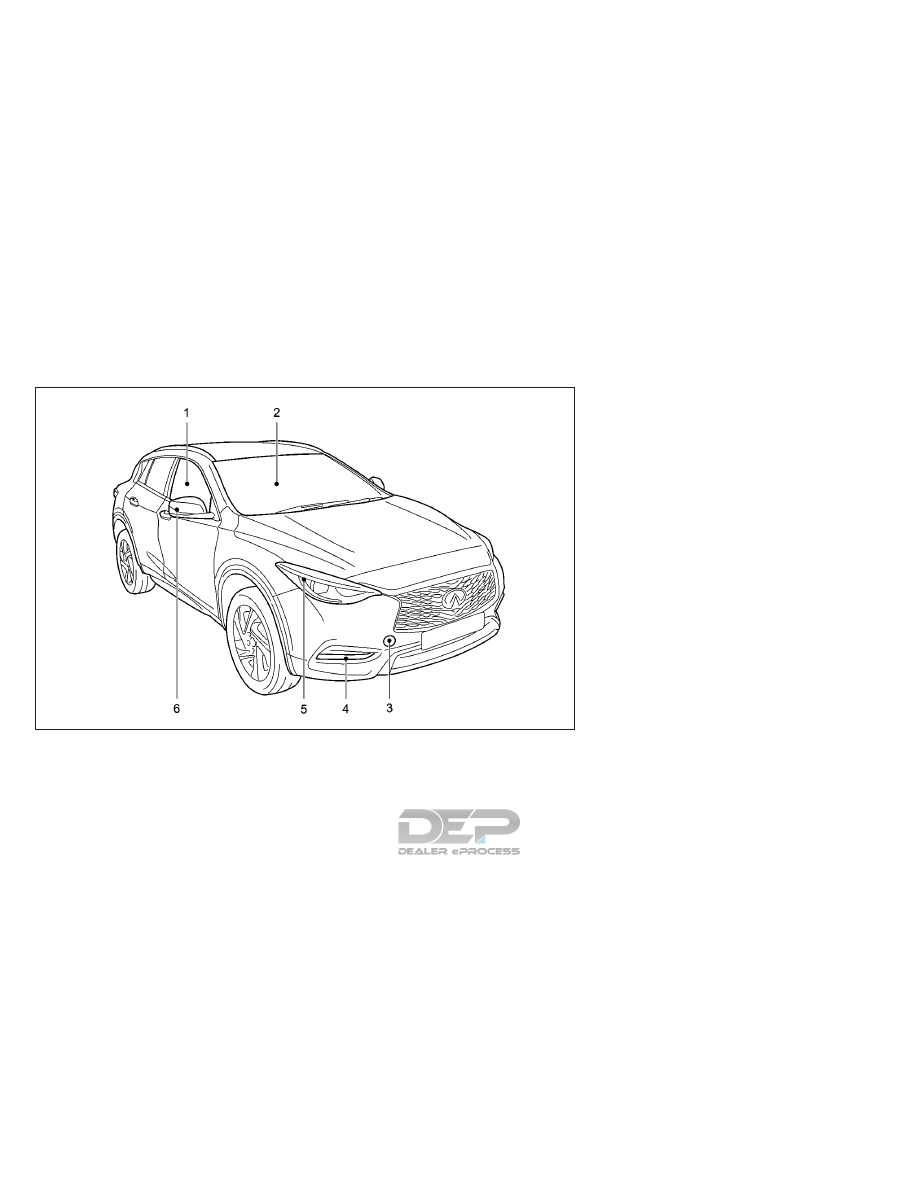

1. Power windows (P.2-73)
2. Windshield wipers and washers

— Switch operation (P.2-60)
— Blade replacement (P.8-13)
— Window washer fluid (P.8-8)
— Windshield de-icer* (P.2-63)

3. Recovery hook (P.6-14)

4. Front fog lights (P.2-70)
5. Headlights

— Switch operation (P.8-23)

6. Turn signal lights (P.2-66, 8-22)

— Side turn signal light (P.8-22)
Mirrors
— Adjustment (P.3-19)

*: if equipped

NIC2837

EXTERIOR FRONT

Illustrated table of contents

0-3

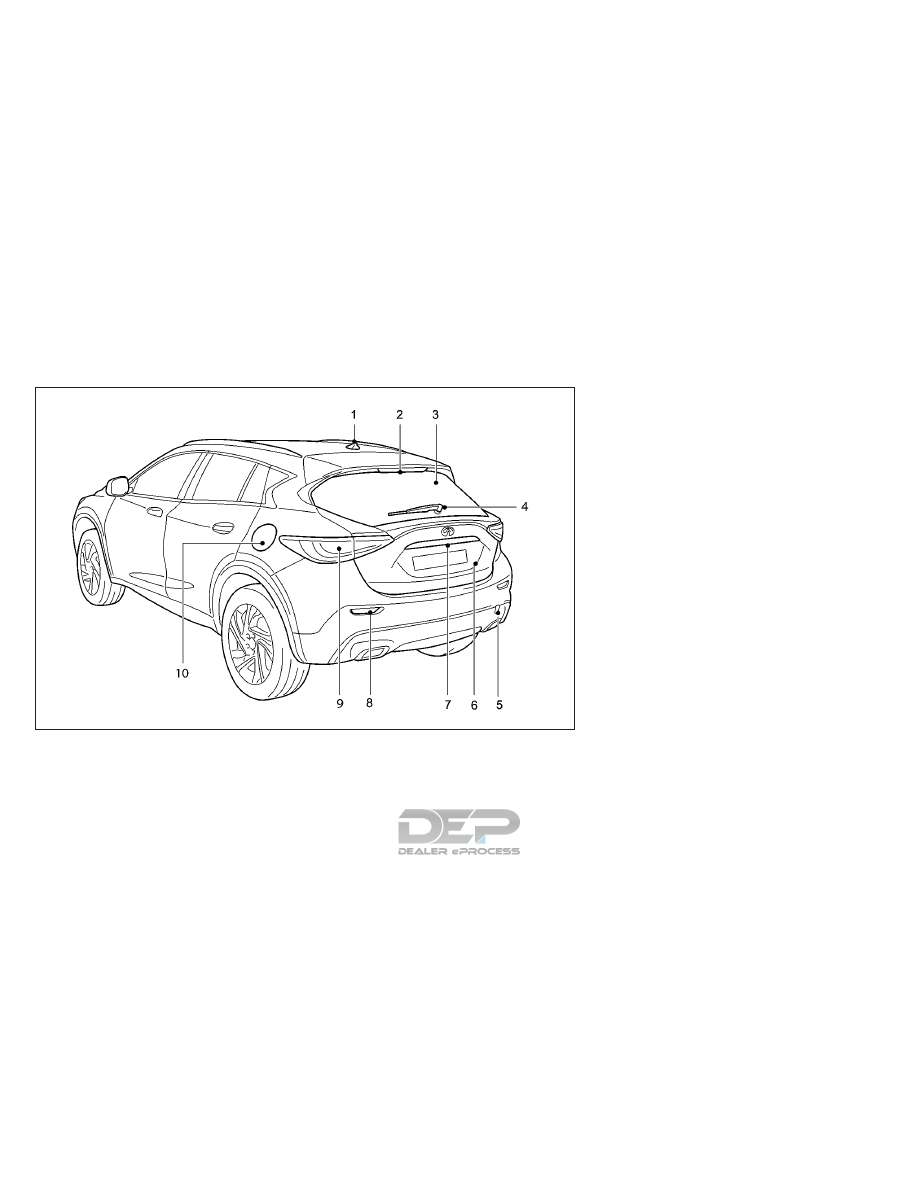

1. Antenna (P.4-53)
2. High-mounted stop light (Bulb replace-

ment) (P.8-22)

3. Rear window defroster (P.2-63)

4. Rear window wiper and washer

— Operation (P.2-62)
— Wiper blade replacement (P.2-13)

5. Recovery hook (P.6-15)
6. Lift gate (P.3-7)

— Intelligent Key system (P.6-4)

7. Rear view camera* (P.4-17)

8. Rear reflector
9. Rear combination lights (P.8-24)
10. Fuel-filler door

— Operation (P.3-16)
— Fuel information (P.8-2)

*: if equipped

NIC2836

EXTERIOR REAR

0-4

Illustrated table of contents

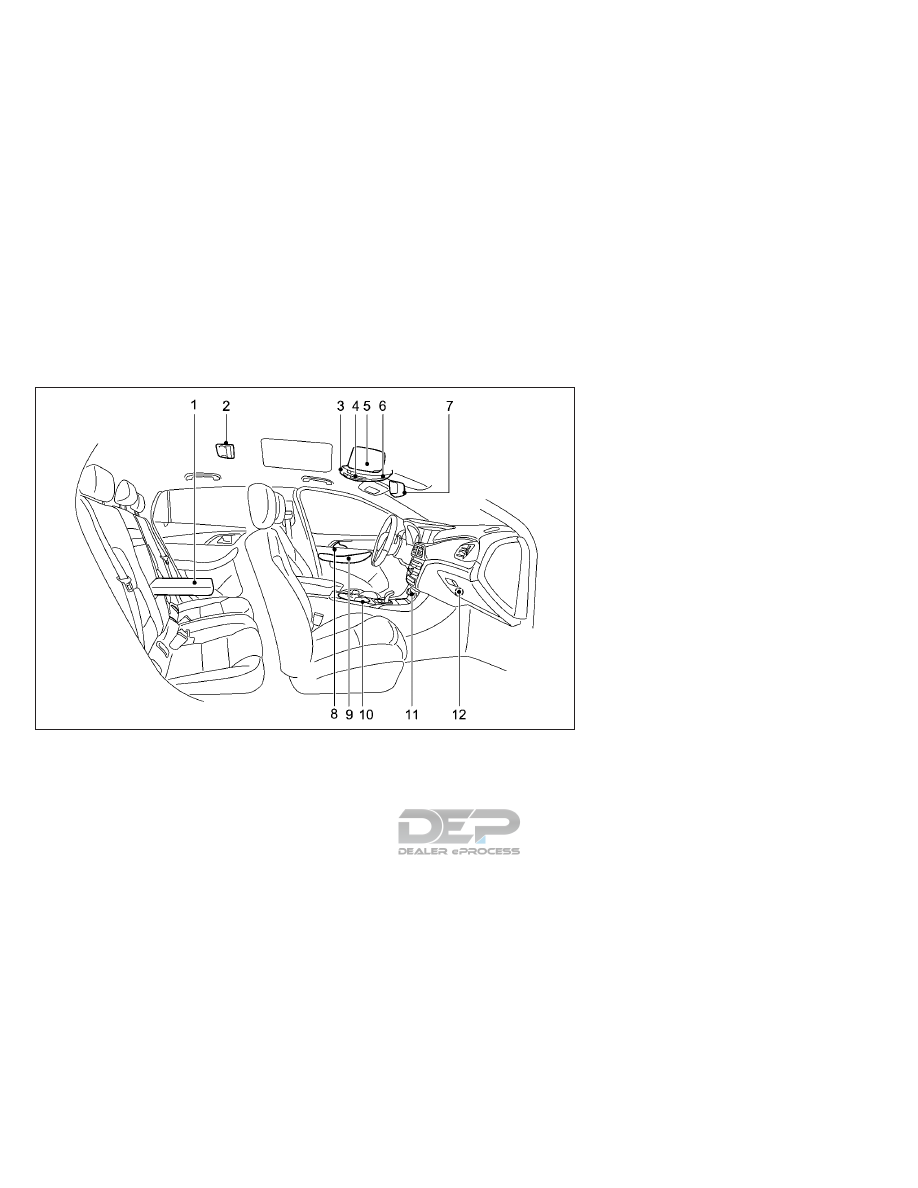

1. Rear armrest* (P.1-7)
2. Rear personal lights (P.2-87)
3. Overhead control panel (P.2-76)
4. Sunshade switch* (P.2-76)
5. Sun visor (P.2-18)
6. Security system buttons (P.3-59)
7. Interior rear-view mirror (P.3-18)

8. Door handle (P.3-6)
9. Door armrest

— Power windows controls (P.2-73)
— Exterior rear view mirror remote control
switch (P.2-18)

10. Front cup holders (P.2-80)
11. Air conditioner controls (P.4-43)

12. Glove box/storage (P.2-79)

*: if equipped

NIC2701

PASSENGER COMPARTMENT

Illustrated table of contents

0-5

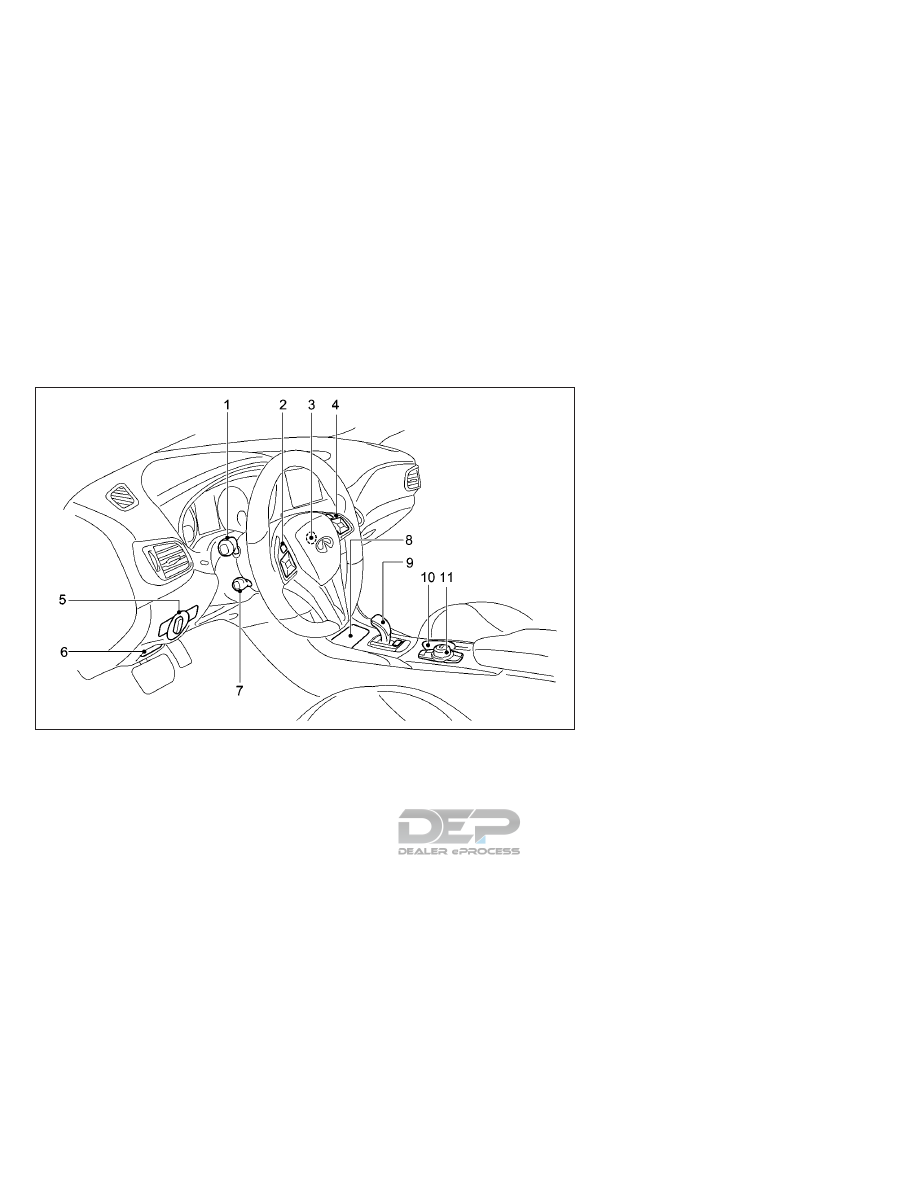

1. Turn signal, wiper, washer, and high beam

switch (P.2-66, 2-60)

2. Steering-wheel-mounted controls (left

side) (P.2-15)

3. Ignition switch (P.5-15)

— Push button ignition switch* (P.5-16)

4. Steering-wheel-mounted controls (right

side) (P.4-3)

5. Light switch

— Headlight (P.2-64)
— Fog light (P.2-70)

6. Parking brake (P.3-27)

7. Cruise Control switch

— Cruise Control (P.5-46)
— Intelligent Cruise Control (P.2-49)

8. USB connection ports (P.4-4)
9. Shift lever (P.5-21)
10. Front cup holders (P.2-80)
11. INFINITI controller (P.4-2)

NIC2649

COCKPIT

0-6

Illustrated table of contents

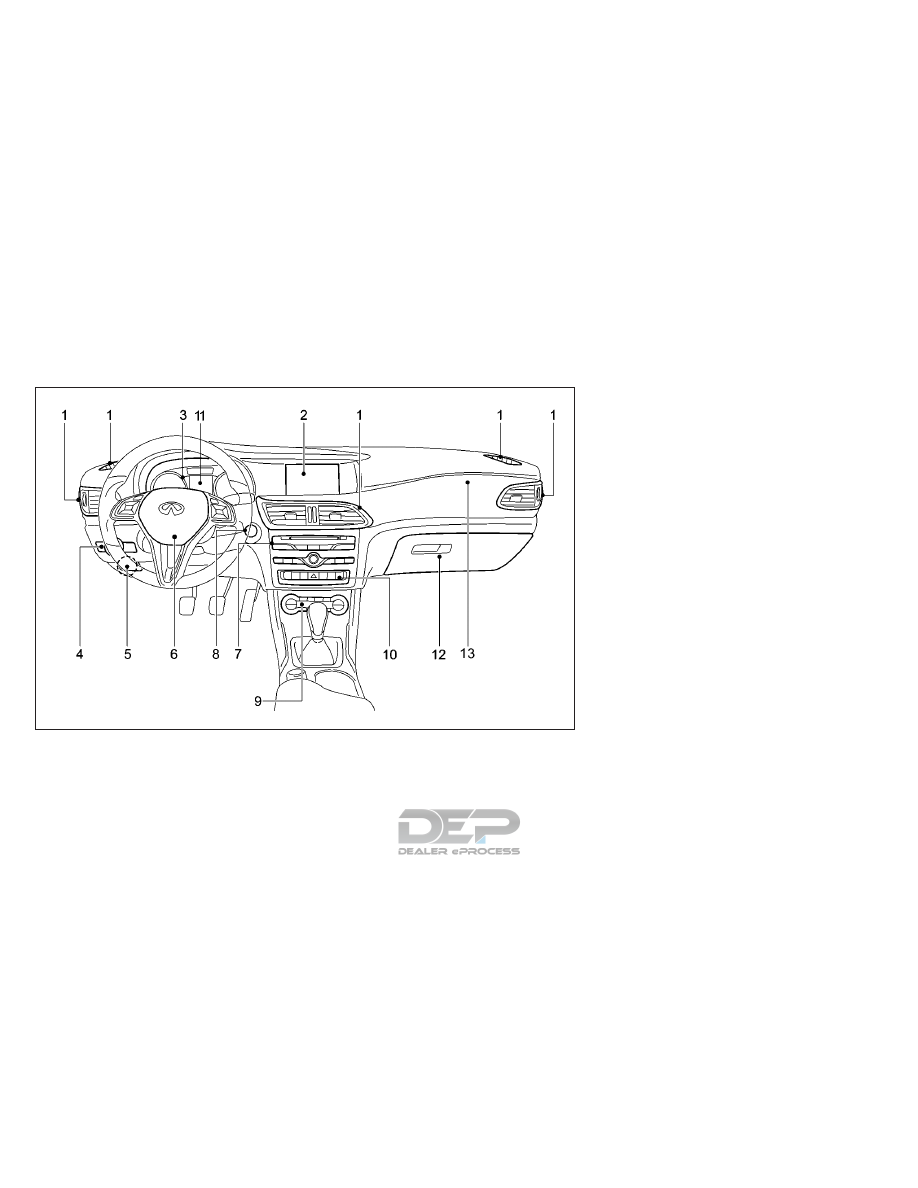

1. Ventilators (P.4-42)
2. Center display* (P.4-4)
3. Meters and gauges (P.2-4)
4. Light switch (P.2-64)
5. Parking brake (P.3-27)

6. Steering wheel

— Power steering system (P.5-90)
— Horn (P. 2-71)
— Driver’s supplemental front-impact air
bag (P.1-38)

7. Audio system (P.4-53)

8. Ignition switch (P.5-15)

— Push button ignition switch* (P.5-16)

9. Heater and air conditioner (P.4-43)
10. Switch panel

— Seat heater switches* (P.2-72)
— Hazard indicator flasher switch (P.6-2)
— Idle Stop/Start system on/off switch
(P. 6-30)
— Front passenger air bag status light
(P.6-46)

11. Vehicle Information Display (P.2-15)
12. Glove box (P.2-79)
13. Front passenger supplemental air bag

(P.1-38)

*: if equipped

NIC2898

INSTRUMENT PANEL

Illustrated table of contents

0-7

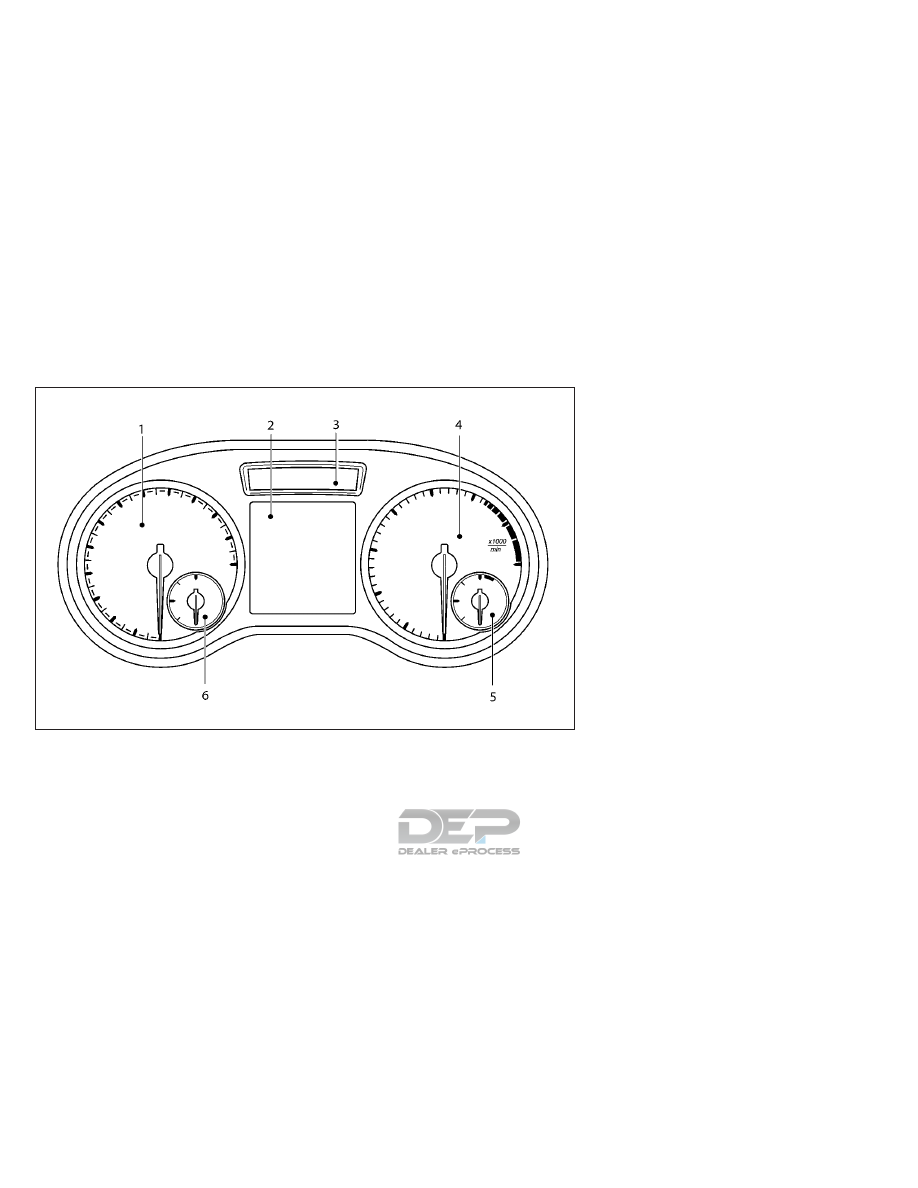

1. Speedometer (P.2-4)
2. Vehicle information display (P.2-15)

— Odometer/twin trip odometer (P.2-15)

3. Upper information display (P.2-15)
4. Tachometer (P.2-6)

5. Engine coolant temperature gauge

(P.2-6)

6. Fuel gauge (P.2-7)

NIC2651

METERS AND GAUGES

0-8

Illustrated table of contents

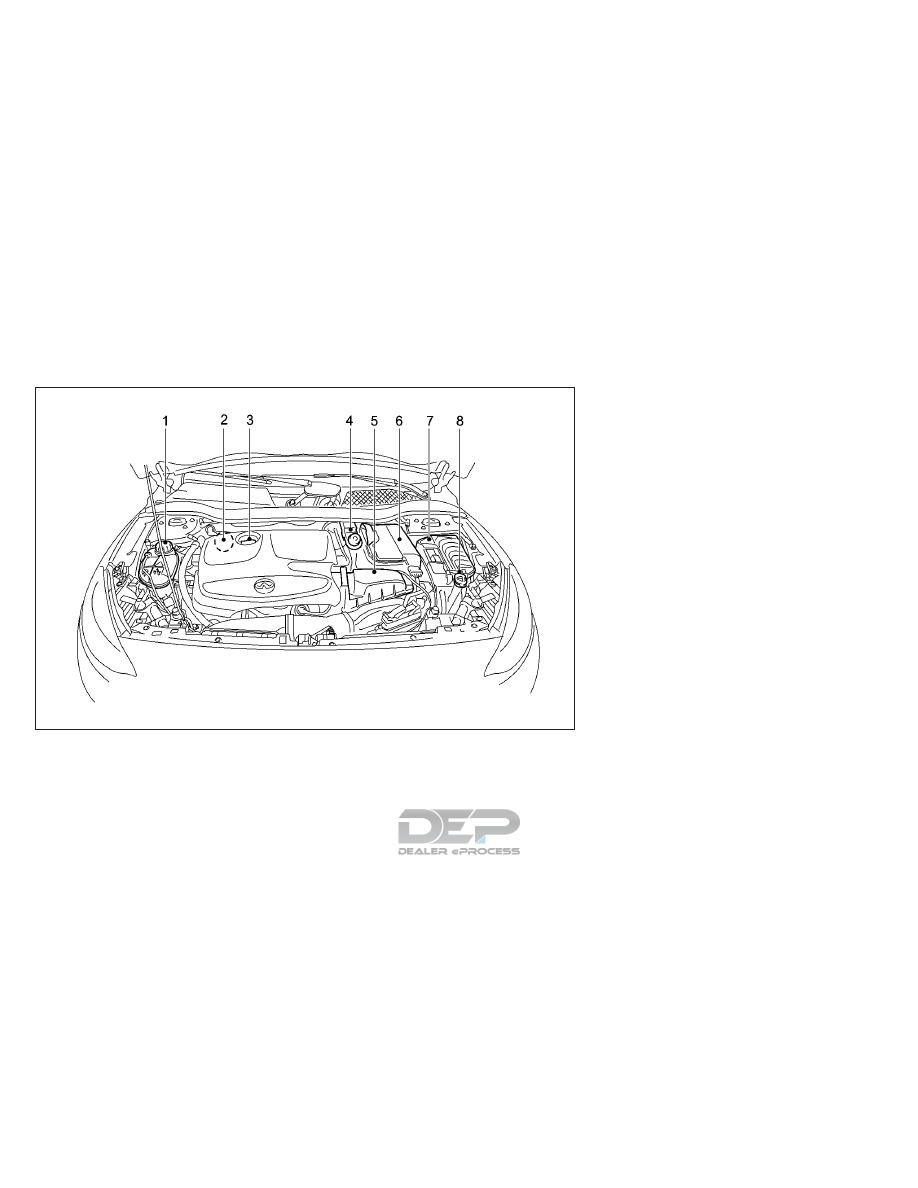

2.0L GASOLINE ENGINE

1. Engine coolant reservoir (P.8-3)
2. Engine oil dipstick (P.8-5)
3. Engine oil filler cap (P.8-5)
4. Brake fluid reservoir (P.8-7)
5. Engine air cleaner filter (P.8-13)
6. Battery (P.8-9)
7. Fuse box (P.8-17)
8. Window washer fluid reservoir (P.8-8)

NIC2833

ENGINE COMPARTMENT

Illustrated table of contents

0-9

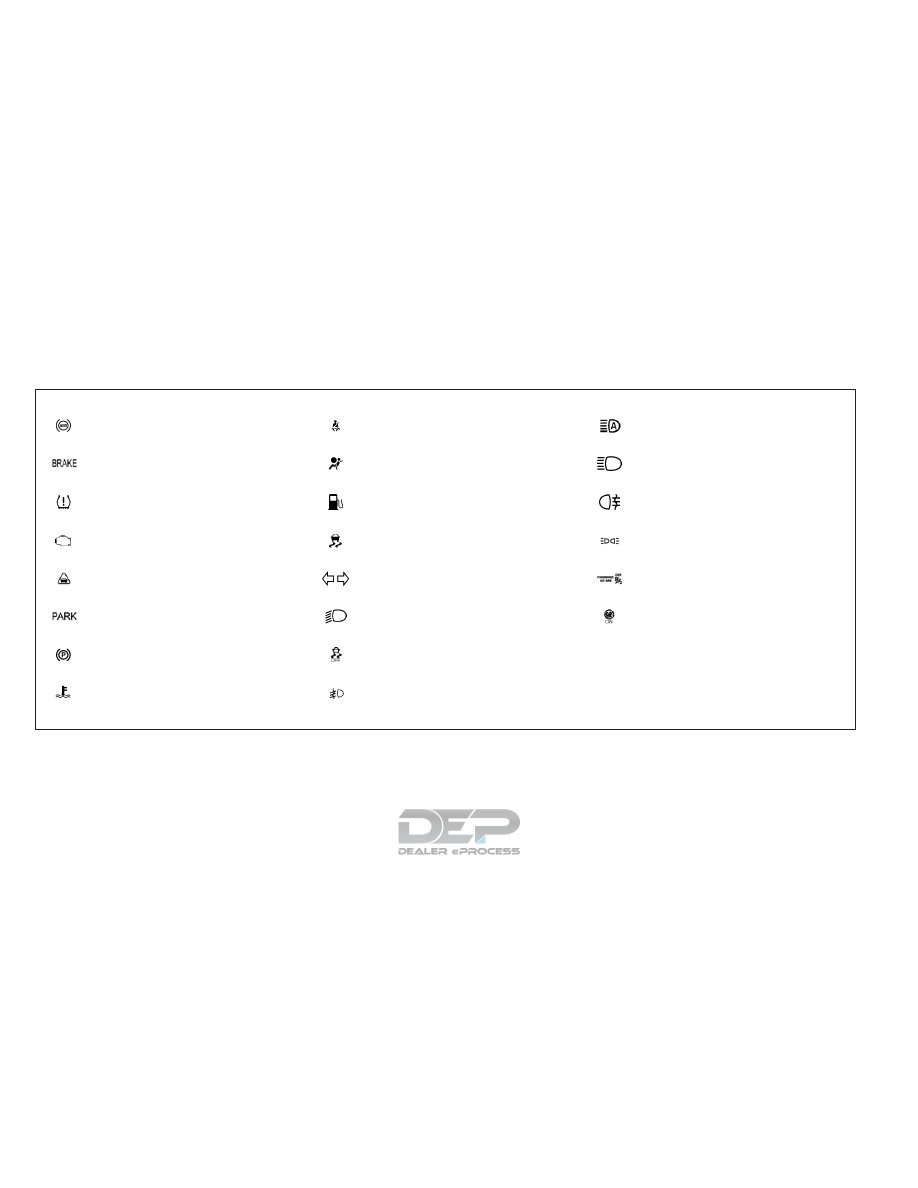

Light

Name

Page

Light

Name

Page

Light

Name

Page

Anti-lock Braking System
(ABS) warning light

2-8

Seat belt (driver and front pas-
senger) warning light

2-11

High beam assist indicator
light *

2-14

Brake warning light (red)

2-11

Supplemental Restraint Sys-
tem (SRS) air bag warning light

2-12

High beam indicator light

2-14

Low tire pressure warning
light*

2-9

Low fuel warning light

2-13

Rear fog light indicator light

2-14

Malfunction indicator light
(yellow)

2-10

Vehicle Dynamic Control
(VDC) warning light

2-13

Side light indicator light

2-14

Distance warning light*

2-11

Turn signal/hazard indicator
lights

2-13

Front passenger air bag status
light**

2-14

Electric parking brake warning
light (red)

2-11

Low beam indicator light

2-14

Electric parking brake warning
light (yellow)

2-11

Vehicle Dynamic Control
(VDC) OFF indicator light

2-13

Coolant warning light

2-13

Front fog light indicator light*

2-14

*: if equipped
**: located above heater and air condi-
tioner controls

WARNING AND INDICATOR LIGHTS

0-10

Illustrated table of contents

1

Safety — seats, seat belts and

supplemental restraint system

Seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2

Front seats . . . . . . . . . . . . . . . . . . . . . . . .1-3
Rear seats. . . . . . . . . . . . . . . . . . . . . . . . .1-5
Armrest (if equipped) . . . . . . . . . . . . . . . . . .1-7

Head restraints/Headrests . . . . . . . . . . . . . . . .1-7

Adjustable head restraint components. . . . . . .1-8
Remove . . . . . . . . . . . . . . . . . . . . . . . . . .1-8
Install. . . . . . . . . . . . . . . . . . . . . . . . . . . .1-9
Adjust . . . . . . . . . . . . . . . . . . . . . . . . . . .1-9

Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Precautions on seat belt usage . . . . . . . . . .1-10
Pregnant women . . . . . . . . . . . . . . . . . . .1-12
Injured persons. . . . . . . . . . . . . . . . . . . . .1-13
Seat belt warning light . . . . . . . . . . . . . . . .1-13
Three-point type seat belt with retractor . . . .1-13
Seat belt extenders . . . . . . . . . . . . . . . . . .1-16
Seat belt maintenance . . . . . . . . . . . . . . . .1-16

Child safety . . . . . . . . . . . . . . . . . . . . . . . . .1-17

Infants . . . . . . . . . . . . . . . . . . . . . . . . . .1-18
Small children. . . . . . . . . . . . . . . . . . . . . .1-18
Larger children . . . . . . . . . . . . . . . . . . . . .1-18

Child restraints . . . . . . . . . . . . . . . . . . . . . . .1-19

Precautions on child restraints . . . . . . . . . . .1-20
Rear-facing child restraint installation using
LATCH . . . . . . . . . . . . . . . . . . . . . . . . .1-24
Rear-facing child restraint installation using
the seat belts . . . . . . . . . . . . . . . . . . . . . .1-25
Forward-facing child restraint installation
using LATCH . . . . . . . . . . . . . . . . . . . . . .1-27
Forward-facing child restraint installation
using the seat belts . . . . . . . . . . . . . . . . . .1-30
Booster seats . . . . . . . . . . . . . . . . . . . . .1-35

Supplemental Restraint System (SRS) . . . . . . . .1-38

Precautions on Supplemental Restraint
System (SRS) . . . . . . . . . . . . . . . . . . . . . .1-38
Supplemental air bag systems . . . . . . . . . . .1-44
Supplemental air bag warning labels . . . . . . .1-55
Supplemental air bag warning light . . . . . . . .1-55
Repair and replacement procedure . . . . . . . .1-56

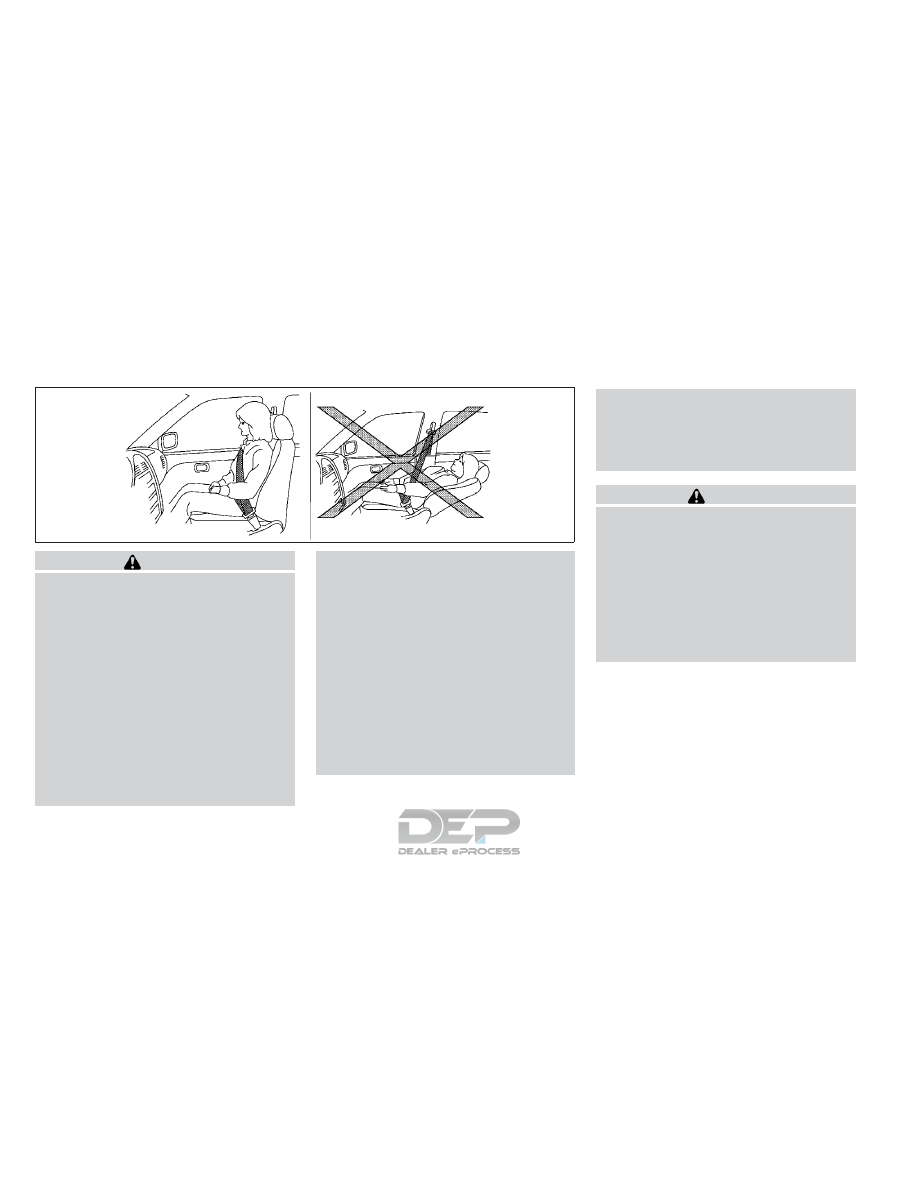

WARNING

•

The seatback should not be reclined any
more than needed for comfort. Seat
belts are most effective when the pas-
senger sits well back and straight up in
the seat. If the seatback is reclined, the
risk of sliding under the lap belt and be-
ing injured is increased.

•

For the most effective protection when
the vehicle is in motion, the seat should
be upright. Always sit well back and up-
right in the seat with both feet on the
floor and adjust the seat properly. (See
"Seat belts" later in this section.)

•

After adjustment, gently rock in the seat
to make sure it is securely locked.

•

To help avoid risk of injury or death
through unintended operation of the
vehicle and/or its systems, do not leave
children, people who require the assis-
tance of others, or pets unattended in
your vehicle. Additionally, the tempera-
ture inside a closed vehicle on a warm
day can quickly become high enough to
cause a significant risk of injury or death
to people and pets.

•

Do not leave children unattended inside
the vehicle. They could unknowingly ac-
tivate switches or controls or move the
vehicle. Unattended children could be-
come involved in serious accidents.

•

Do not adjust the driver’s seat while
driving so full attention may be given to
vehicle operation. The seat may move
suddenly and could cause loss of control
of the vehicle.

CAUTION

•

When moving the seats forward or
backward, or returning a reclined seat-
back to its upright position, make sure
you hold onto the seatback while oper-
ating. If the seatback is not held, the
seat or seatback may move suddenly
and could cause injury.

•

When adjusting the seat positions, be
sure not to contact any moving parts to
avoid possible injuries and/or damage.

SSS0133AZ

SEATS

1-2

Safety — seats, seat belts and supplemental restraint system

FRONT SEATS

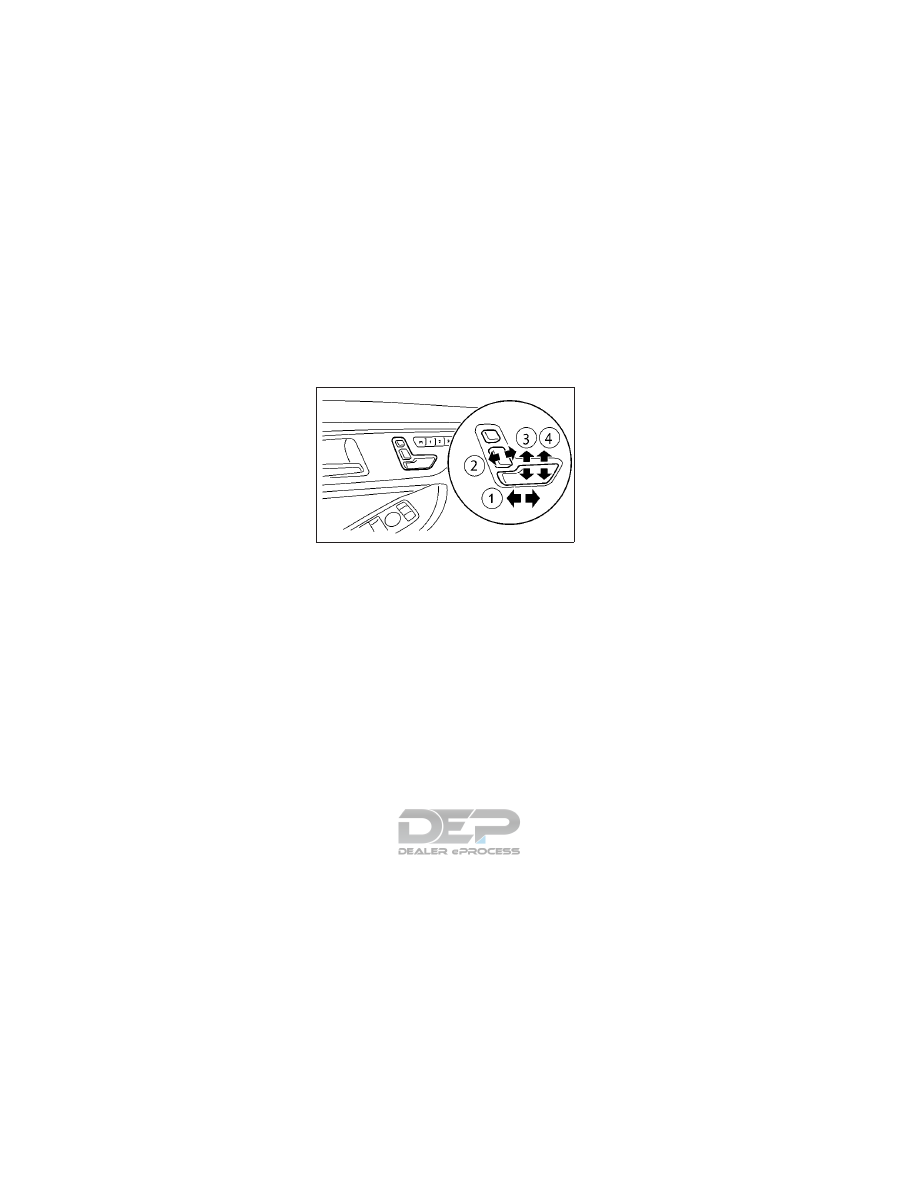

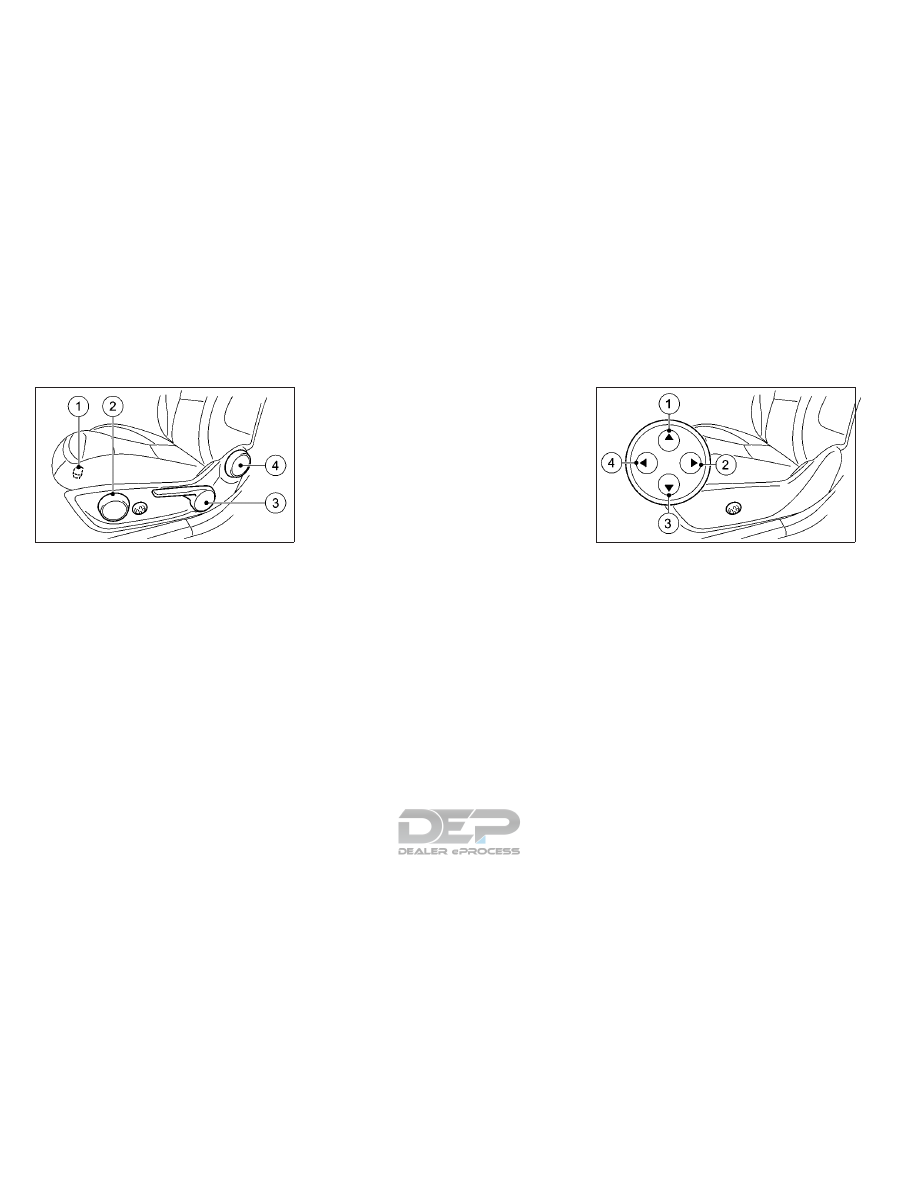

Manual seat adjustment

Forward and backward:

Pull the lever

䊊

1

up and hold it while sliding

the seat forward or backward to the pre-
ferred position. Release the lever to lock the
seat in position.

Seat cushion angle (if equipped):

Adjust the angles so that your thighs are
lightly supported. Turn handwheel

䊊

2

for-

wards or backwards.

Seat lifter (if equipped):

Repeatedly pull up or push down the adjust-
ing lever

䊊

3

, to adjust the seat height to the

desired position.

Seatback angle:

Relieve the pressure on the seatback and turn
handwheel

䊊

4

forwards or backwards.

The reclining feature allows the adjustment
of the seatback for occupants of different
sizes to help obtain the proper seat belt fit.
(See "Seat belts" later in this section.)

The seatback may be reclined to allow occu-
pants to rest when the vehicle is parked.

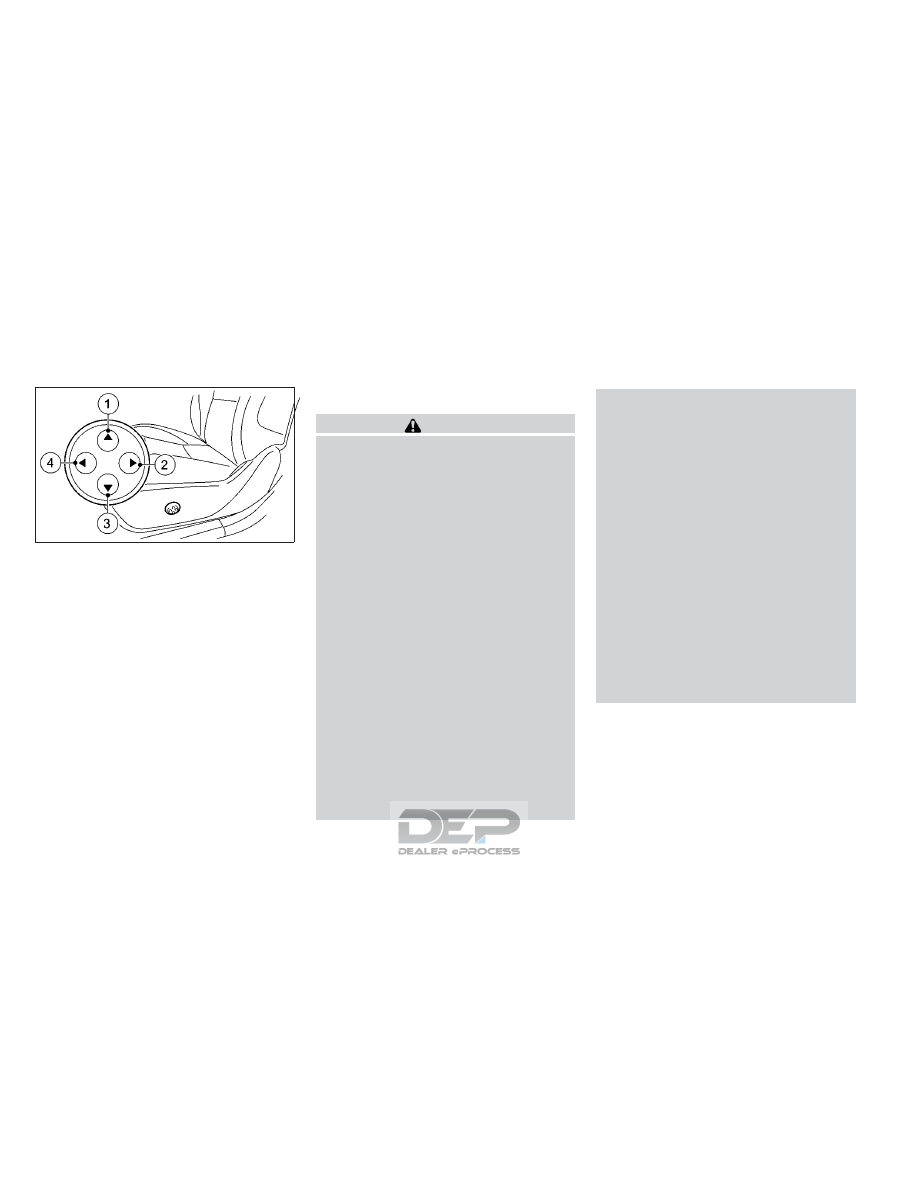

Lumbar support:

The lumbar support feature provides lower
back support to the driver.

Push each side of the adjusting switch to
adjust the seat lumbar area until the desired
position is achieved.

䊊

1

To raise the seatback contour

䊊

2

To soften the seatback contour

䊊

3

To lower the seatback contour

䊊

4

To harden the seatback contour

Power seat adjustment

Operating tips:

•

The power seat motor has an auto-reset
overload protection circuit. If the motor
stops during the seat adjustment, wait 30
seconds, then reactivate the switch.

NIC2605

NIC2607

Safety — seats, seat belts and supplemental restraint system

1-3

•

To avoid discharge of the battery, do not
operate the power seats for a long period
of time when the engine is not running.

NOTE

You can store the seat settings using the
memory function (see " Memory function (if
equipped)" in the "2. Instruments and con-
trols" section).

Forward and backward:

Move the adjusting switch

䊊

1

forward or

backward as shown to move the seat to the
desired position.

Reclining:

Move the adjusting switch

䊊

2

forward or

backward as shown to move the seatback to
the desired position.

The reclining feature allows the adjustment
of the seatback for occupants of different
sizes to help obtain the proper seat belt fit.
(See "Seat belts" later in this section.)

The seatback may be reclined to allow occu-
pants to rest when the vehicle is parked.

Seat lifter (if equipped):

1. Pull up or push down the adjusting switch

䊊

3

as shown to adjust the seat height until

the desired position is achieved.

2. Tilt up or down the adjusting switch

䊊

4

as

shown to adjust the front angle of the
seat until the desired position is achieved.

NIC2606

1-4

Safety — seats, seat belts and supplemental restraint system

Lumbar support:

The lumbar support feature provides lower
back support to the driver.

Push each side of the adjusting switch to
adjust the seat lumbar area until the desired
position is achieved.

䊊

1

To raise the seatback contour

䊊

2

To soften the seatback contour

䊊

3

To lower the seatback contour

䊊

4

To harden the seatback contour

REAR SEATS

WARNING

•

Never allow anyone to ride in the cargo
area or on the rear seat when it is in the
fold-down position. Use of these areas
by passengers without proper restraints
could result in serious injury or death in
an accident or sudden stop.

•

Properly secure all cargo with ropes or
straps to help prevent it from sliding or
shifting. Do not place cargo higher than
the seatbacks. In a sudden stop or colli-
sion, unsecured cargo could cause per-
sonal injury.

•

Do not allow people to ride in any area of
your vehicle that is not equipped with
seats and seat belts. Be sure everyone in
your vehicle is in a seat and using a seat
belt properly.

•

Do not allow more than one person to
use the same seat belt.

•

Do not fold down the rear seats when
occupants are in the rear seat area or
any luggage is on the rear seats.

– Make sure that the seat path is clear

before moving the seat.

– Be careful not to allow hands or feet

to get caught or pinched in the seat.

•

Head restraints/headrests should be
adjusted properly as they may provide
significant protection against injury in
an accident. Always replace and adjust
them properly if they have been re-
moved for any reason.

•

If the head restraints/headrests are re-
moved for any reason, they should be
securely stored to prevent them from
causing injury to passengers or damage
to the vehicle in case of sudden braking
or an accident.

•

When returning the seatbacks to the
upright position, be certain they are
completely secured in the latched posi-
tion. If they are not completely secured,
passengers may be injured in an accident
or sudden stop.

NIC2607

Safety — seats, seat belts and supplemental restraint system

1-5

Folding

The luggage compartment loading capacity
can be increased by folding the rear seat-
backs forward.

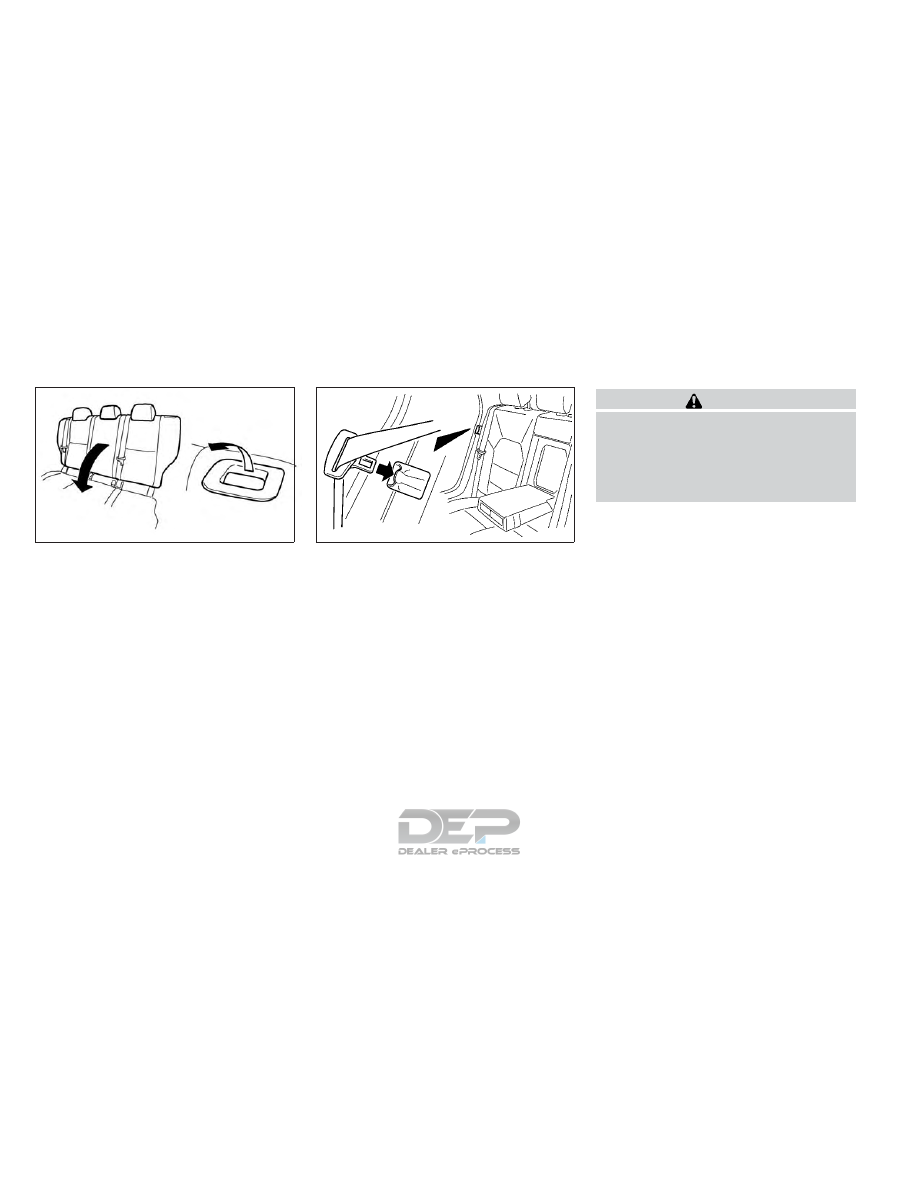

To fold the seatback:

1. Ensure

head

restraints

are

properly

stowed, see "Head restraints/Headrests"
later in this section.

2. Release the seatback lock by pulling the

release handle as shown.

3. Fold the seatback forward as shown.

4. Insert the seat belt into the seat belt

holder as shown.

To return the seatback to an upright posi-
tion:

1. Make sure the seat belts are clear of the

seatback latch mechanism.

2. Lift the seatback up and push firmly to

lock.

3. If the red marker is visible then the seat-

back has not latched properly — release
and then re-latch the seat.

4. If the head restraint/headrest was re-

moved, reinstall and properly adjust the
head restraint/headrest before an occu-
pant uses the seating position. See "Head
restraints/Headrests" later in this section.

WARNING

Always use the seat belt holder, and ensure
that the seat belt is not trapped in the seat-
back latch mechanism. Failure to do so may
cause damage to the seat belt, and this may
increase the risk of serious injury or death
in a collision.

NPA1293

NIC2669

1-6

Safety — seats, seat belts and supplemental restraint system

ARMREST (IF EQUIPPED)

Rear

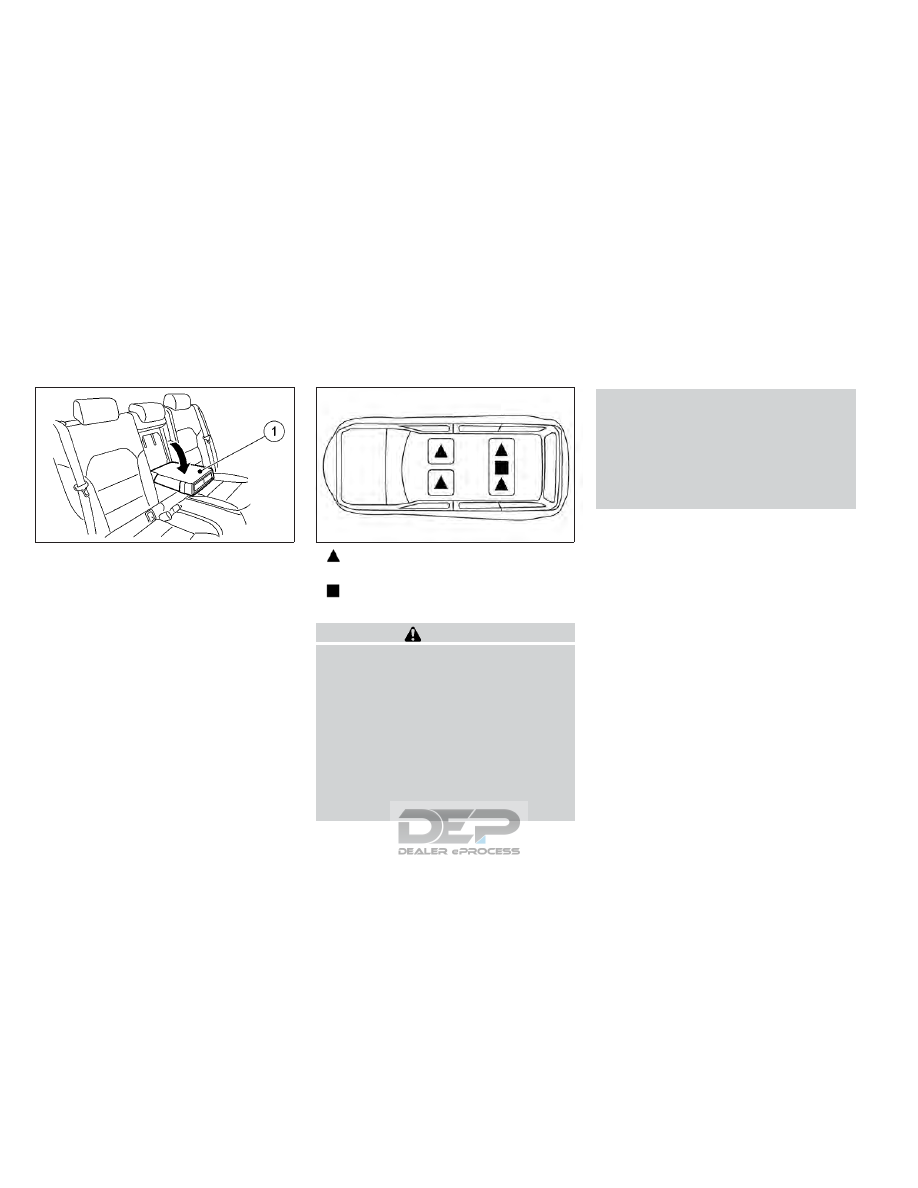

Pull the tab and draw the armrest

䊊

1

forward

as shown until it is horizontal.

Indicates that the seating position is

equipped with a head restraint.

Indicates that the seating position is

equipped with a non-removable head rest.

WARNING

Head restraints/headrests supplement the
other vehicle safety systems. They may
provide additional protection against in-
jury in certain rear end collisions. Adjust-
able head restraints/headrests must be
adjusted properly, as specified in this sec-
tion. Check the adjustment after someone
else uses the seat. Do not attach anything
to the head restraint/headrest stalks or
remove the head restraint/headrest. Do
not use the seat if the head restraint/
headrest has been removed. If the head

restraint/headrest was removed, reinstall
and properly adjust the head restraint/
headrest before an occupant uses the seat-
ing position. Failure to follow these in-
structions can reduce the effectiveness of
the head restraints/headrests. This may
increase the risk of serious injury or death
in a collision.

•

Your vehicle is equipped with head
restraints/headrests that may be inte-
grated, adjustable or non-adjustable.

•

Adjustable

head

restraints/headrests

have multiple notches along the stalk to
lock them in a desired adjustment position.

•

The

non-adjustable

head

restraints/

headrests have a single locking notch to
secure them to the seat frame.

•

Proper Adjustment:

– For the adjustable type, align the head

restraint/headrest so the center of your
ear is approximately level with the cen-
ter of the head restraint/headrest.

– If your ear position is still higher than

the recommended alignment, place the
head restraint/headrest at the highest
position.

NIC2611

NPA1500

HEAD RESTRAINTS/HEADRESTS

Safety — seats, seat belts and supplemental restraint system

1-7
