2-28

Instruments and controls

JVI1518X

JVI1484X

TRIP COMPUTER

Switches for the trip computer are located
on the right side of the steering wheel. To
operate the trip computer, push the
switches.
Each time the

or

switch is pushed,

the display will change.

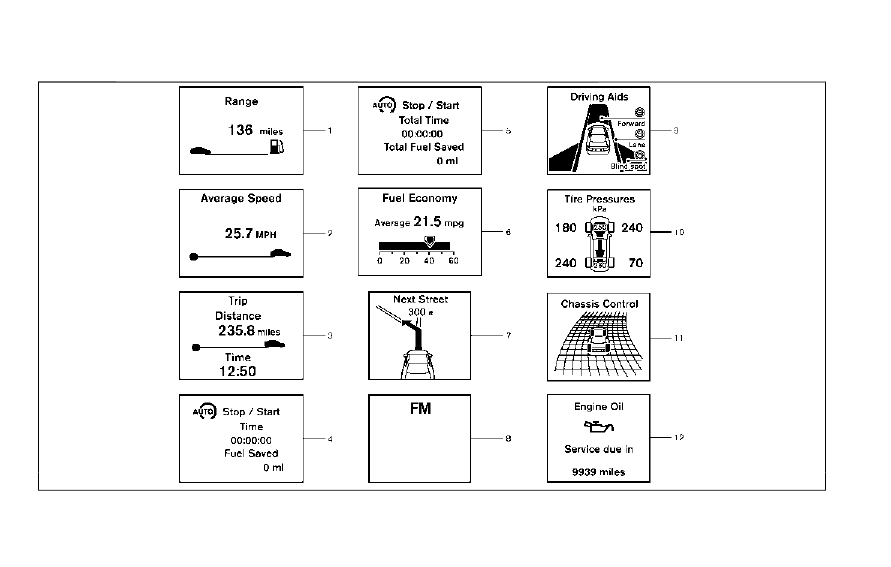

The display items for trip computer are
changed on the lower display. For details,
see the Infiniti InTouch Owner’s Manual.

1. Distance to empty (dte — mile or
km)

The distance to empty (dte) mode provides
you with an estimation of the distance that

can be driven before refueling. The dte is
constantly being calculated, based on the
amount of fuel in the fuel tank and the actual
fuel consumption.
The display is updated every 30 seconds.
The dte mode includes a low range warning
feature. If the fuel level is low, the warning is
displayed on the screen.
When the fuel level drops even lower, the
dte display will change to “——”.
. If the amount of fuel added is small, the

display just before the ignition switch is
placed in the OFF position may continue
to be displayed.

. When driving uphill or rounding curves,

the fuel in the tank shifts, which may
momentarily change the display.

2. Average speed (MPH or km/h)

The average speed mode shows the average
vehicle speed since the last reset. Resetting
is done by pushing the

or

switch for

longer than 1 second.
The display is updated every 30 seconds.
The first 30 seconds after a reset, the
display shows “——”.

3. Elapsed time and trip odometer
(mile or km)

Elapsed time:
The elapsed time mode shows the time since
the last reset. Resetting is done by pushing
the

or

switch for longer than 1

second. (The trip odometer is also reset at
the same time.)

Trip odometer:
The trip odometer mode shows the total
distance the vehicle has been driven since
the last reset. Resetting is done by pushing
the

or

switch for longer than 1

second. (The elapsed time is also reset at the
same time.)

4. Trip fuel saved and engine stop
time (if so equipped)

The trip fuel saved and engine stop time
(Idling Stop System) mode shows amount of
fuel saved and the engine stop time since the
time the ignition switch was placed in the
ON position.
. The estimated quantity of saved fuel

. The time that the engine has been

stopped for by the Idling Stop System

The fuel saved and engine stop time can be
reset by pushing the

or

switch for

longer than 1 second.

Instruments and controls

2-29

2-30

Instruments and controls

See “Idling Stop System” (P.5-139) for more
details.

5. Total fuel saved and engine stop
time (if so equipped)

The total fuel saved and engine stop time
(Idling Stop System) mode shows amount of
fuel saved and the engine stop time since the
last reset.
. The estimated quantity of saved fuel

. The time that the engine has been

stopped for by the Idling Stop System

The fuel saved and engine stop time can be
reset by pushing the

or

switch for

longer than 1 second.
See “Idling Stop System” (P.5-139) for more
details.

6. Current fuel consumption and
average fuel consumption (MPG, l
(liter)/100 km or km/l)

Current fuel consumption:
The current fuel consumption mode shows
the current fuel consumption.

Average fuel consumption:
The average fuel consumption mode shows
the average fuel consumption since the last
reset. Resetting is done by pushing the
or

switch for longer than 1 second.

The average fuel consumption is also reset
on the lower display. See the Infiniti InTouch
Owner’s Manual.
The display is updated every 30 seconds. At
about the first 1/3 mile (500 m) after a
reset, the display shows “——”.

7. Navigation (if so equipped)

When the route guidance is set in the
navigation system, this item shows the
navigation route information.
For more details, see the Infiniti InTouch
Owner’s Manual.

8. Audio

The audio mode shows the status of audio
information.
For more details, see the Infiniti InTouch
Owner’s Manual.

9. Driving aids (if so equipped)

The driving aids mode shows the operating
condition for the following systems.
. Lane Departure Warning (LDW)

. Lane Departure Prevention (LDP)

. Blind Spot Warning (BSW)

. Blind Spot Intervention

®

(BSI)

. Distance Control Assist (DCA)

. Forward Emergency Braking (FEB) with

pedestrian detection system

. Predictive Forward Collision Warning

(PFCW)

For more details, see “Lane Departure
Warning (LDW) system/Lane Departure
Prevention (LDP)” (P.5-34), “Blind Spot
Warning (BSW)” (P.5-41), “Blind Spot Inter-
vention

®

(BSI)” (P.5-49), “Distance Control

Assist (DCA)” (P.5-94), “Forward Emer-
gency Braking (FEB) with pedestrian detec-
tion system” (P.5-105) and “Predictive
Forward Collision Warning (PFCW)” (P.5-
115).

10. Tire pressure

The tire pressure mode shows the pressure
of all four tires while the vehicle is driven.
When the “Tire Pressure Low - Add Air” or
“Flat Tire - Visit dealer” (if so equipped)
warning appears, the display can be
switched to the tire pressure mode by
pushing the

or

switch.

The tire pressure unit can be changed in the
[TPMS setting] under the [Settings] menu
on the lower display. (See the Infiniti InTouch
Owner’s Manual.)

NOTE:
After the ignition switch is placed in the ON
position, it may take a period of time for the
tire pressure to be displayed while the
vehicle is driven. Depending on the radio
wave circumstance, tire pressure may not

correctly be displayed.

11. Chassis control

When Active Lane Control (if so equipped) or
the active trace control system is operated, it
shows the operating condition. See “Active
Lane Control” (P.5-26) and “Active trace
control” (P.5-136) for more details.

12. Oil control system (for
VR30DDTT engine models)

Engine oil information informs the distance
to oil change.

Distance to oil change:
The distance to oil change is displayed if the
distance to oil change comes to be less than
940 miles (1,500 km).

Oil replacement indicator:
When the set mileage approaches, the
engine oil replacement indicator will appear
on the display. After the oil is changed, reset
the oil control system by pushing the

or

switch for longer than 1 second.

The oil change interval cannot be adjusted
manually. The distance to oil change interval
is calculated depending on the driving con-
ditions and set automatically by the oil
control system.

CAUTION

If the oil replacement indicator is dis-
played, change the engine oil as soon as
possible. Operating your vehicle with
deteriorated oil can damage the engine.

Warning check

The present warnings are displayed. If no
warning is present, “No Warning” is dis-
played.

JVI0679M

CLOCK AND OUTSIDE AIR TEM-
PERATURE

The clock

and outside air temperature

are displayed on the upper side of the vehicle
information display.

Clock

The clock can be adjusted on the lower
display. See the Infiniti InTouch Owner’s
Manual.

Outside air temperature (°F or °C)

The outside air temperature is displayed in °F
or °C in the range of −22 to 131°F (−30 to
55°C).

Instruments and controls

2-31

2-32

Instruments and controls

The outside temperature sensor is located in
front of the radiator. The sensor may be
affected by road or engine heat, wind
directions and other driving conditions. The
display may differ from the actual outside
temperature or the temperature displayed
on various signs or billboards.

SIC2132

Your vehicle has two types of security
systems, as follows:
. Vehicle security system

. INFINITI Vehicle Immobilizer System
The security condition will be shown by the
security indicator light.

VEHICLE SECURITY SYSTEM

The vehicle security system provides visual
and audio alarm signals if someone opens
the doors, hood, or trunk lid when the
system is armed. It is not, however, a motion
detection type system that activates when a
vehicle is moved or when a vibration occurs.
The system helps deter vehicle theft but
cannot prevent it, nor can it prevent the

theft of interior or exterior vehicle compo-
nents in all situations. Always secure your
vehicle even if parking for a brief period.
Never leave your Intelligent Key(s) in the
vehicle, and always lock it when unattended.
Be aware of your surroundings, and park in
secure, well-lit areas whenever possible.
Many devices offering additional protection,
such as component locks, identification
markers, and tracking systems, are available
at auto supply stores and specialty shops.
Your INFINITI retailer may also offer such
equipment. Check with your insurance com-
pany to see if you may be eligible for
discounts for various theft protection fea-
tures.

SECURITY SYSTEMS

SIC2045

How to arm the vehicle security
system

1. Close all windows.

The system can be armed even if the
windows are open.

2. Push the ignition switch to the OFF

position.

3. Remove the Intelligent Key from the

vehicle.

4. Close all doors, hood and trunk. Lock all

doors. The doors can be locked with the
Intelligent Key, door handle request
switch, power door lock switch or me-
chanical key.

5. Confirm that the security indicator light

comes on. The security indicator light
stays on for about 30 seconds. The
vehicle security system is now pre-
armed. After about 30 seconds the
vehicle security system automatically
shifts into the armed phase. The security
light begins to flash once every approxi-
mately 3 seconds. If, during this 30-
second pre-arm time period, the door is
unlocked, or the ignition switch is pushed
to ACC or ON, the system will not arm.

Even when the driver and/or passengers
are in the vehicle, the system will activate
with all doors, hood, and trunk lid locked
with the ignition switch in the LOCK
position. When pushing the ignition switch
to the ACC or ON position, the system will
be released.

Vehicle security system activation

The vehicle security system will give the
following alarm:
. The headlights blink and the horn sounds

intermittently.

. The alarm automatically turns off after

approximately 1 minute. However, the
alarm reactivates if the vehicle is tam-
pered with again.

The alarm is activated by:
. Unlocking the door or opening the trunk

lid without using the button on the
Intelligent Key, the door handle request
switch, one touch unlock sensor or the
mechanical key. (Even if the door is
opened by releasing the door inside lock
knob, the alarm will activate.)

. Opening the hood.

How to stop an activated alarm

The alarm will stop by unlocking a door by
pushing the UNLOCK button on the Intelli-
gent Key, the door handle request switch,
touching the one touch unlock sensor or
using the mechanical key. The alarm will not
stop if the ignition switch is placed in the
ACC or ON position.
If the system does not operate as described
above, it is recommended you have it
checked by an INFINITI retailer.

INFINITI VEHICLE IMMOBILIZER
SYSTEM

The INFINITI Vehicle Immobilizer System
will not allow the engine to start without
the use of the registered Intelligent Key.
Never leave these keys in the vehicle.

Instruments and controls

2-33

2-34

Instruments and controls

FCC Notice:
For USA:
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and (2)
this device must accept any interference
received, including interference that may
cause undesired operation.

NOTE:
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
(1) this device may not cause interference,
and (2) this device must accept any inter-
ference, including interference that may
cause undesired operation of the device.

SIC2045

Security indicator light

The security indicator light is located on the
meter panel. It indicates the status of the
INFINITI Vehicle Immobilizer System.
The light blinks after the ignition switch was
in the LOCK, ACC or OFF position. This
function indicates the security systems
equipped on the vehicle are operational.
If the INFINITI Vehicle Immobilizer System is
malfunctioning, this light will remain on
while the ignition switch is in the ON
position.
If the light still remains on and/or the
engine will not start, seek service for the
INFINITI Vehicle Immobilizer System as

soon as possible. Please bring all registered
keys that you have. It is recommended you
visit an INFINITI retailer for this service.

WARNING

In freezing temperatures the washer
solution may freeze on the windshield
and obscure your vision which may lead
to an accident. Warm windshield with
the defroster before you wash the wind-
shield.

CAUTION

. Do not operate the washer continu-

ously for more than 30 seconds.

. Do not operate the washer if the

reservoir tank is empty.

. Do not fill the window washer re-

servoir tank with washer fluid con-
centrates at full strength. Some
methyl alcohol based washer fluid
concentrates may permanently stain
the grille if spilled while filling the
window washer reservoir tank.

. Pre-mix washer fluid concentrates

with water to the manufacturer’s
recommended levels before pouring
the fluid into the window washer
reservoir tank. Do not use the win-
dow washer reservoir tank to mix the

washer fluid concentrate and water.

JVI0737X

Type A (if so equipped)

JVI0738X

Type B (if so equipped)

Instruments and controls

2-35

WIPER AND WASHER SWITCH

2-36

Instruments and controls

The windshield wiper and washer operates
when the ignition switch is in the ON
position.
Push the lever down to operate the wiper at
the following speed:

INT (Type A) (if so equipped) — inter-
mittent operation can be adjusted by
turning the knob toward

(Slower) or

(Faster). When the speed sensing

wiper interval function is turned on, the
intermittent operation speed varies in
accordance with the vehicle speed. (For
example, when the vehicle speed is
high, the intermittent operation speed
will be faster.) To turn this function on
and off, see the Infiniti InTouch Own-
er’s Manual.
AUTO (Type B) (if so equipped) — For
models with the rain-sensing auto
wiper system, see “Rain-sensing auto
wiper system” (P.2-36).
LO — continuous low speed operation
HI — continuous high speed operation
MIST — one sweep operation of the
wiper

Pull the lever toward you

to operate the

washer. Then the wiper will also operate
several times.

Pulling up the wiper arm:
The wiper arm should be in the up position
when replacing the wiper.
To pull up the wiper arm, push up

twice

when the ignition switch is in the OFF
position within 1 minute. The wiper opera-
tion stops in mid-operation and the wiper
arm can be pulled up.
The shift lever should be in the P (Park)
position.
To return the wiper arm, place the wiper arm
in the down position and operate the wiper
switch once.

CAUTION

Do not operate the windshield wiper
while the wiper arm is pulled up. The
wiper arm may be damaged.

Wiper drip wipe system:
The wiper will also operate once about 3
seconds after the washer and wiper are
operated. This operation is to wipe washer
fluid that has dripped on the windshield.

JVI0739X

RAIN-SENSING AUTO WIPER
SYSTEM (if so equipped)

The rain-sensing auto wiper system can
automatically turn on the wipers and adjust
the wiper speed depending on the rainfall
and the vehicle speed by using the rain
sensor located on the upper part of the
windshield.
To set the rain-sensing auto wiper system,
push the lever down to the AUTO position

. The wiper will sweep once while the

ignition switch is in the ON position.
The rain sensor sensitivity level can be
adjusted by turning the knob toward
(High) or toward

(Low).

. High — High sensitive operation

. Low — Low sensitive operation
To turn the rain-sensing auto wiper system
off, push up the lever to the OFF position, or
pull down the lever to the LO or HI position.

CAUTION

Do not touch the rain sensor and around
it when the wiper switch is in the AUTO
position and the ignition switch is in the
ON position. The wipers may operate
unexpectedly and cause to an injury or
may damage a wiper.

. The rain-sensing auto wipers are in-

tended for use during rain. If the switch
is left in the AUTO position, the wipers
may operate unexpectedly when dirt,
fingerprints, oil film or insects are stuck
on or around the sensor. The wipers may
also operate when exhaust gas or
moisture affect the rain sensor.

. The rain-sensing auto wipers may not

operate if rain does not hit the rain
sensor even if it is raining.

. When the windshield glass is coated

with water repellent, the speed of the
rain-sensing auto wipers may be higher
even though the amount of the rainfall is
small.

. Be sure to turn off the rain-sensing auto

wiper system when you use a car wash.

. Using genuine wiper blades is recom-

mended for proper operation of the
rain-sensing auto wiper system. (See
“Windshield wiper blades” (P.8-22) for
wiper blade replacement.)

JVI1441X

To defog/defrost the rear window glass and
outside mirrors, start the engine and push
the switch

on. The indicator light

will

come on. Push the switch again to turn the
defroster off.
It will automatically turn off in approxi-
mately 15 minutes.

CAUTION

When cleaning the inner side of the rear
window, be careful not to scratch or
damage the rear window defroster.

Instruments and controls

2-37

REAR WINDOW AND OUTSIDE
MIRROR DEFROSTER SWITCH

2-38

Instruments and controls

JVI1485X

HEADLIGHT SWITCH

Lighting

Turn the switch to the

position:

The front parking, side marker, emblem
(if so equipped), tail and license plate
lights will come on.
Turn the switch to the

position:

Headlights will come on and all the
other lights remain on.

JVI1486X

Autolight system

The autolight system allows the headlights
to be set so they turn on and off auto-
matically.
To set the autolight system:
1. Make sure the headlight switch is in the

AUTO position

.

2. Place the ignition switch in the ON

position.

3. The autolight system automatically turns

the headlights on and off.

To turn the autolight system off, turn the
switch to the OFF,

or

position.

The autolight system can turn on the head-

lights automatically when it is dark and turn
off the headlights when it is light.
The headlights will turn on automatically at
twilight or in rainy weather (when the
windshield wiper is operated continuously).
If the ignition switch is placed in the OFF
position and one of the doors is opened and
this condition is continued, the headlights
remain on for 5 minutes.

Automatic headlights off delay:
You can keep the headlights on for up to 180
seconds after you place the ignition switch in
the OFF position and open any door then
close all the doors.
You can adjust the period of the automatic
headlights off delay from 0 seconds (OFF)
to 180 seconds. The factory default setting
is 45 seconds.
For automatic headlights off delay setting,
see the Infiniti InTouch Owner’s Manual.

HEADLIGHT AND TURN SIGNAL SWITCH

SIC3784

Be sure not to put anything on top of the
photo sensor

located on the top of the

instrument panel. The photo sensor controls
the autolight; if it is covered, the photo
sensor reacts as if it is dark and the head-
lights will illuminate.

JVI1487X

To select the low beam, put the lever in
the neutral position as shown.
To select the high beam, push the lever
forward while the switch is in the
position. Pull it back to select the low
beam.
Pulling the lever toward you will flash
the headlight high beam even when the
headlight switch is in the OFF position.

Headlight beam select

High beam assist (if so equipped)

The high beam assist system will operate
when the vehicle is driven at speeds of
approximately 19 MPH (30 km/h) and

above. If an oncoming vehicle or leading
vehicle appears in front of your vehicle when
the headlight high beam is on, the headlight
will be switched to the low beam automa-
tically.

Precautions on high beam assist:

WARNING

. The high beam assist system is a

convenience but it is not a substitute
for safe driving operation. The driver
should remain alert at all times,
ensure safe driving practices and
switch the high beams and low beam
manually when necessary.

. The high beam or low beam may not

switch automatically under the fol-
lowing conditions. Switch the high
beam and low beam manually.

— During bad weather (rain, fog,

snow, wind, etc.).

— When a light source similar to a

headlight or tail light is in the
vicinity of the vehicle.

— When the headlights of the on-

coming vehicle or the leading
vehicle are turned off, when the
color of the light is affected due to
foreign materials on the lights, or

Instruments and controls

2-39

2-40

Instruments and controls

when the light beam is out of
position.

— When there is a sudden, contin-

uous change in brightness.

— When driving on a road that

passes over rolling hills, or a road
that has level differences.

— When driving on a road with

many curves.

— When a sign or mirror-like sur-

face is reflecting intense light
towards the front of the vehicle.

— When the container, etc. being

towed by a leading vehicle is
reflecting intense light.

— When a headlight on your vehicle

is damaged or dirty.

— When the vehicle is leaning at an

angle due to a punctured tire,
being towed, etc.

. The timing of switching the low beam

and high beam may change under the
following situations.

— The brightness of the headlights

of the oncoming vehicle or leading
vehicle.

— The movement and direction of

the oncoming vehicle and the

leading vehicle.

— When only one light on the on-

coming vehicle or the leading
vehicle is illuminated.

— When the oncoming vehicle or the

leading vehicle is a two-wheeled
vehicle.

— Road conditions (incline, curve,

the road surface, etc.).

— The number of passengers and

the amount of luggage.

JVI1488X

High beam assist operations:
To activate the high beam assist system,
turn the headlight switch to the AUTO
position

and push the lever forward

(high beam position). The high beam assist
indicator light in the meter will illuminate
while the headlights are turned on.
If the high beam assist indicator light does
not illuminate in the above condition, it may
indicate that the system is not functioning
properly. It is recommended you have the
system checked by an INFINITI retailer.
When the vehicle speed lowers to less than
approximately 12 MPH (20 km/h), the
headlight remains the low beam.

To turn off the high beam assist system, turn
the headlight switch to the

position or

select the low beam position by placing the
lever in the neutral position.

JVS0823X

Ambient image sensor maintenance:
The ambient image sensor

for the high

beam assist system is located above the
inside mirror. To keep the proper operation
of the high beam assist system and prevent a
system malfunction, be sure to observe the
following:
. Always keep the windshield clean.

. Do not attach a sticker (including trans-

parent material) or install an accessory
near the ambient image sensor.

. Do not strike or damage the areas around

the ambient image sensor.

If the ambient image sensor is damaged due
to an accident, it is recommended you
contact an INFINITI retailer.

Battery saver system

A chime will sound and the light reminder
warning will appear in the vehicle informa-
tion display when the driver side door is
opened with the light switch in the

or

position and the ignition switch in the

ACC, OFF or LOCK position.
When the headlight switch is in the

or

position while the ignition switch is in

the ON position, the lights will automatically
turn off after a period of time when the
ignition switch has been pushed to the OFF
position.
When the headlight switch remains in the

or

position after the lights auto-

matically turn off, the lights will turn on
when the ignition switch is pushed to the ON
position.

CAUTION

. When you turn on the headlight

switch again after the lights auto-
matically turn off, the lights will not
turn off automatically. Be sure to
turn the light switch to the OFF
position when you leave the vehicle
for extended periods of time, other-
wise the battery will be discharged.

Instruments and controls

2-41

2-42

Instruments and controls

. Never leave the light switch on when

the engine is not running for a period
of time even if the headlights turn off
automatically.

Daytime running light system

The daytime running lights automatically
illuminate when the engine is started with
the parking brake released. The daytime
running lights operate with the headlight
switch in the OFF, AUTO or

position.

Turn the headlight switch to the

position

for full illumination when driving at night.
If the parking brake is applied before the
engine is started, the daytime running lights
do not illuminate. The daytime running lights
illuminate once the parking brake is released.
The daytime running lights will remain on
until the ignition switch is pushed to the OFF
position.

WARNING

When the daytime running light system
is active, tail lights on your vehicle are
not on. It is necessary at dusk to turn on
your headlights. Failure to do so could
cause an accident injuring yourself and
others.

Adaptive Front lighting System
(AFS) (if so equipped)

The Adaptive Front lighting System (AFS)
will automatically adjust the headlights (low
beam) toward the turning direction to
improve the driver’s view. When the head-
light switch is ON and the driver operates
the steering wheel in a turn, the AFS system
will be activated.
The AFS will operate:
. when the headlight switch is ON.

. when the shift lever is in any position

other than P (Park) or R (Reverse).

. when the vehicle is driven at above 3

MPH (5 km/h) for the left-side head-
light. Note that the right-side low beam
headlight will swivel but the left-side
headlight will not swivel when the vehicle
is below 3 MPH (5 km/h) and the
steering wheel is turned.

AFS will also adjust the headlight to a proper
axis automatically, depending on the number
of occupants in the vehicle, the load the
vehicle is carrying and the road conditions.
If the AFS warning appears in the vehicle
information display after the ignition switch
has been pushed to the ON position, this
may indicate that the AFS is not functioning
properly. Have the system checked. It is
recommended you visit an INFINITI retailer

for this service. When the engine is started,
the headlights will vibrate to check the
system condition. This is not a malfunction.

JVI0644X

JVI0937X

Instrument brightness control

The instrument brightness control switch
can be operated when the ignition switch is
in the ON position. When the switch is
operated, the vehicle information display
switches to the brightness adjustment
mode.
Push the + side of the switch

to brighten

the instrument panel lights. The bar

moves

to the + side.
Push the - side of the switch

to dim the

instrument panel lights. The bar

moves to

the − side. When the brightness level reaches
the minimum, the instrument panel lights will
turn off during the nighttime.
When the brightness level reaches the max-
imum or minimum, a beep will sound.
The vehicle information display returns to
the normal display when the instrument
brightness control switch is not operated
for more than 5 seconds.

JVI1489X

TURN SIGNAL SWITCH

Turn signal

Move the lever up or down to signal the
turning direction. When the turn is com-
pleted, the turn signals cancel automatically.

Lane change signal

. Move the lever up or down until the turn

signal begins to flash, but the lever does
not latch, to signal a lane change. Hold
the lever until the lane change is com-
pleted.

. Move the lever up or down until the turn

signal begins to flash, but the lever does
not latch, and release the lever. The turn

Instruments and controls

2-43
